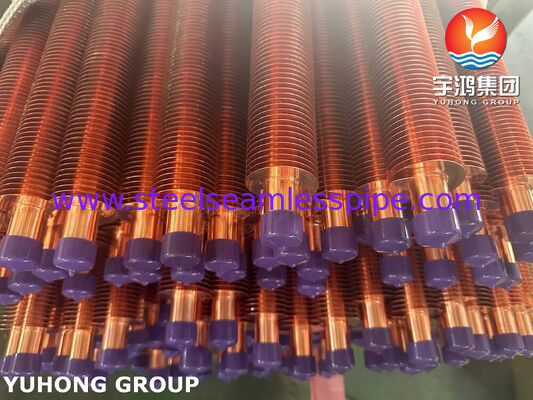

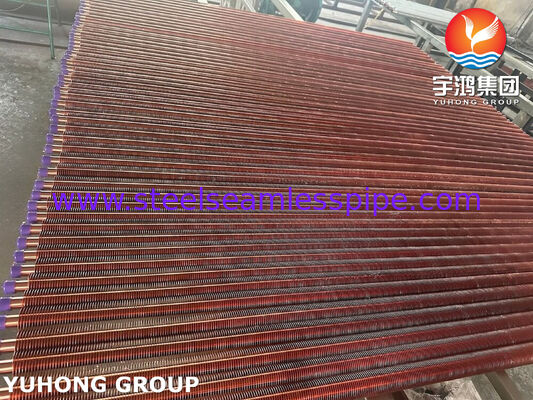

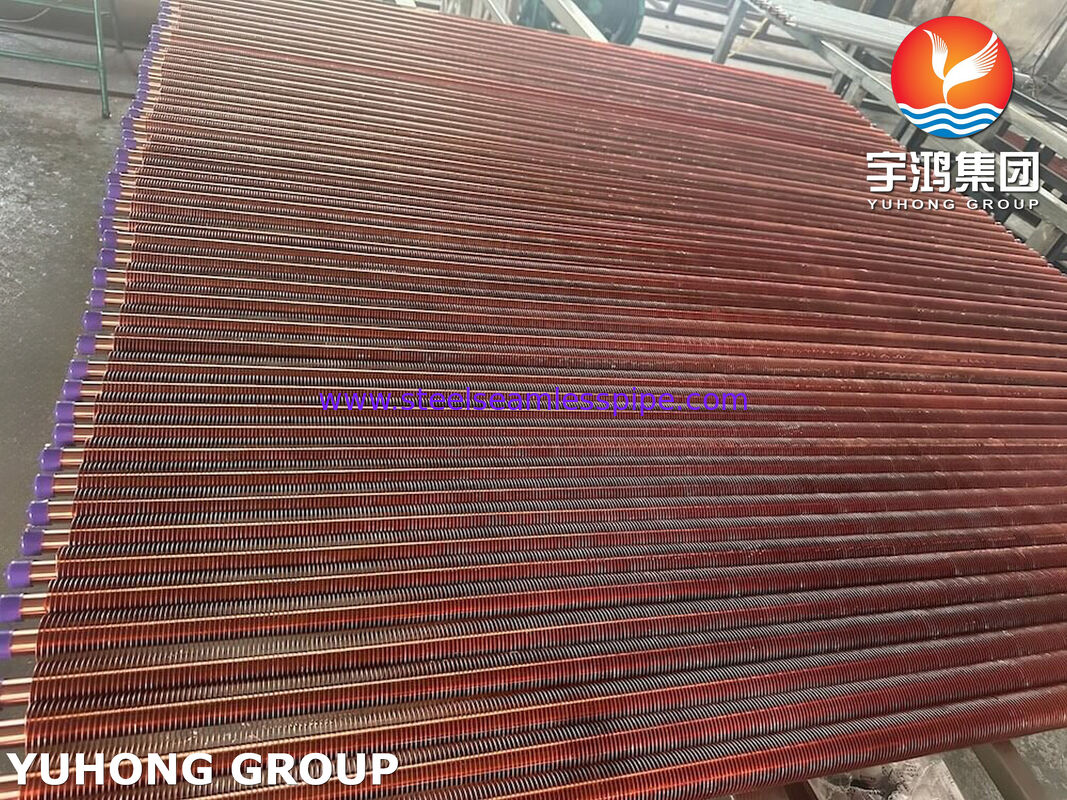

ASTM B111 C70600 Tubi a pinne estrusi
ASTM B111 C70600 I tubi a pinne estrusi sono componenti di trasferimento termico di alta qualità fabbricati da tubi senza saldatura in lega 90/10 di rame e nichel.il materiale del tubo di base è plasticamente formato in pinne integrali senza legame meccanico o saldaturaQuesto metodo di fabbricazione produce una struttura di pinne in un solo pezzo che offre eccellente conducibilità termica, eccezionale resistenza alla corrosione e eccezionale integrità meccanica.
C70600 lega rame-nickel combina elevata resistenza alla corrosione dell'acqua di mare, biofouling, erosione e ambienti contenenti cloruro con eccellenti prestazioni termiche,che lo rende uno dei materiali preferiti per i condensatori marini, piattaforme offshore, impianti di desalinizzazione, costruzione navale, produzione di energia e industrie di trasformazione chimica.
I tubi a pinne estrusi massimizzano la superficie esterna mantenendo una efficienza superiore di trasferimento di calore,fornendo una durata di vita più lunga e costi di manutenzione ridotti rispetto alle costruzioni convenzionali di tubi a pinne.
Caratteristiche e vantaggi
- Costruzione integrale delle pinne senza resistenza dell'interfaccia pinna-tubo
- Eccellente conduttività termica per un trasferimento di calore ad alta efficienza
- Eccezionale resistenza alla corrosione dell'acqua di mare e all'attacco dei cloruri
- Resistenza superiore all'erosione causata da fluidi ad alta velocità
- Eccellente resistenza alla bioinquinamento marino
- Alta resistenza meccanica e lunga durata di stanchezza
- Nessuna corrosione galvanica tra pinna e tubo
- Eccellente precisione dimensionale e uniformità delle pinne
- Adatti per il funzionamento continuo in ambienti marini difficili
- Riduzione della manutenzione e durata di funzionamento prolungata
Applicazioni tipiche
ASTM B111 C70600 I tubi a pinne estruiti sono ampiamente utilizzati in:
- Scambiatori di calore marini
- Condensatori di acqua di mare
- Piattaforme petrolifere e di gas offshore
- Sistemi di raffreddamento per la costruzione navale
- Impianti di desalinizzazione
- Condensatori di centrali elettriche
- Intercambiatori di calore petrolchimici
- Termini di GNL
- Sistemi di raffreddamento dell'acqua di mare HVAC
- Apparecchiature di raffreddamento industriali
Processo di produzione
I tubi a pinne estrusi vengono fabbricati deformando plasticamente la superficie esterna del tubo rame-nickel utilizzando attrezzature di laminazione specializzate.la parete del tubo è spostata verso l'esterno per formare pinne integrali continue.
Poiché sia le pinne che il tubo sono prodotti dallo stesso materiale originale, il prodotto finito fornisce:
- Ottima adesione alle pinne
- Nessun rischio di separazione delle pinne
- Resistenza minima al contatto termico
- Resistenza alle vibrazioni superiore
- Affidabilità a lungo termine sotto carico ciclico
Specificativi standard
| Articolo |
Specificità |
| Standard del tubo di base |
ASTM B111 |
| Grado del materiale |
C70600 (90/10 Nickel di rame) |
| Processo di produzione |
Pinna integrale estrussa a freddo |
| Tipo di tubo |
Tubo di rame-nichel senza saldatura |
| Tipo di pinna |
Pinna integrale estrussa |
| Finitura superficiale |
Finitura lucida o di macina |
| Condizione di consegna |
Lunghezza retta |
Intervallo di dimensioni comune
Diametro esterno del tubo di base
- 12.70 mm (1/2")
- 15.88 mm (5/8")
- 19.05 mm (3/4")
- 22.23 mm (7/8")
- 25.40 mm (1")
- 31.75 mm (1-1/4")
- 38.10 mm (1-1/2")
Spessore della parete del tubo
Lunghezza del tubo
- Fino a 18 metri
- Disponibili lunghezze personalizzate
Altezza delle pinne
Spessore delle pinne
Pianta della pinna
- 8 ̊20 pinne per pollice (FPI)
- Distanza tra le pinne di circa 1,3 ∼ 3,2 mm
Le geometrie delle pinne personalizzate possono essere prodotte in base ai requisiti di progettazione termica del cliente.
Composizione chimica (ASTM B111 C70600)
| Elemento |
Composizione (%) |
| Copper (Cu) |
Bilancio |
| Nilo (Ni) |
9.0 ¢ 11.0 |
| Ferro (Fe) |
1.0 ¥1.8 |
| Manganese (Mn) |
1.0 massimo |
| Zinc (Zn) |
1.0 massimo |
| Piombo (Pb) |
0.05 massimo |
| Carbonio (C) |
0.05 massimo |
| Sulfuro (S) |
0.02 massimo |
Proprietà meccaniche
| Immobili |
Valore tipico |
| Resistenza alla trazione |
≥ 310 MPa |
| Forza del rendimento (0,5% di estensione) |
≥105 MPa |
| L'allungamento |
≥ 30% |
| Durezza |
Tipicamente 70 ‰ 100 HRB (dipendente dalla temperatura) |
| Conduttività termica |
Circa 50 W/m·K |
| Densità |
80,94 g/cm3 |
Le proprietà meccaniche possono variare a seconda del temperamento, delle dimensioni del tubo e delle condizioni di produzione.
Ispezione e collaudo
Ogni lotto di tubi a pinne estrusse ASTM B111 C70600 è sottoposto a un controllo di qualità completo per garantire la conformità alle norme internazionali.
Le ispezioni tipiche comprendono:
- Verifica delle materie prime
- Analisi della composizione chimica
- Prova delle proprietà meccaniche
- Ispezione dimensionale
- Misurazione della geometria delle pinne
- Esame visivo della superficie
- Test di corrente di vorticoso
- Prova di pressione idrostatica
- Prova di perdita d'aria
- Prova ad ultrasuoni (UT) su richiesta
- Identificazione positiva del materiale (PMI)
- Prova di appiattimento
- Prova di accensione
- Prova di espansione
- Prova di durezza
- Controllo della reticolazione
- Ispezione dell'estremità del tubo
- Ispezione dell'imballaggio
Le ispezioni di terze parti da parte di SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS e Intertek sono disponibili su richiesta del cliente.
Assicurazione della qualità
Il nostro processo di produzione segue procedure rigorose di gestione della qualità durante tutta la produzione.
- Altezza e spaziatura uniformi delle pinne
- Eccellente concentricità
- Struttura della pinna integrata
- Alta efficienza di trasferimento di calore
- Eccezionale resistenza alla corrosione
- Prestazioni affidabili a lungo termine
La tracciabilità dei materiali viene mantenuta dall'approvvigionamento delle materie prime fino all'ispezione finale e alla spedizione.

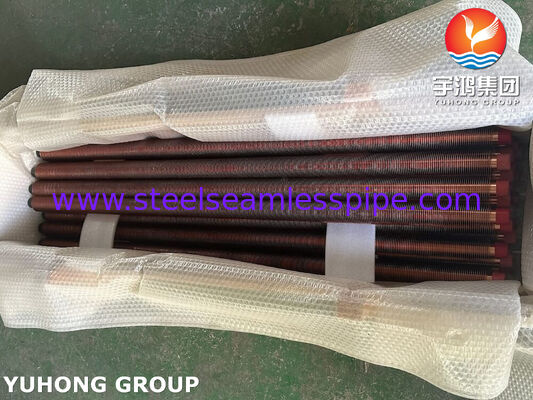

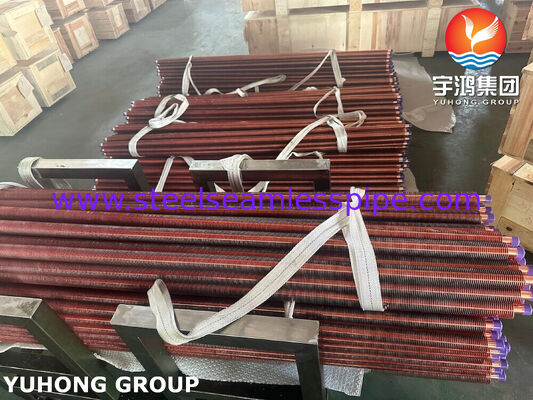

Imballaggio
I prodotti sono confezionati con cura per evitare danni alle pinne durante il trasporto.
Tra le opzioni di imballaggio disponibili:
- Casse in legno
- Casse per l'esportazione in compensato
- Fabbricazione a partire da prodotti di acciaio
- Imballaggi di plastica protettivi
- Cappucci di fine
- Imballaggi impermeabili
- Imballaggi doganali per l'esportazione
Perché scegliere i nostri tubi a pinne estrusi ASTM B111 C70600?
- Prodotto a partire da tubi senza cuciture ASTM B111 C70600 di qualità superiore
- Tecnologia delle pinne integrali a estrussione a freddo di precisione
- Eccellente resistenza alla corrosione dell'acqua di mare
- Alta efficienza di trasferimento di calore
- Lunga durata di funzionamento
- Controllo dimensionale rigoroso
- Controlli di qualità completi
- Disponibili dimensioni personalizzate e configurazioni delle pinne
- Produzione rapida e consegna in tutto il mondo
- Supporto tecnico per progetti OEM e EPC
I nostri tubi a pinna estrussa ASTM B111 C70600 sono progettati per applicazioni di scambio termico impegnative in cui la resistenza alla corrosione superiore, l'efficienza termica e l'affidabilità a lungo termine sono fondamentali.Sono una soluzione ideale per la marina, offshore, desalinizzazione, generazione di energia e sistemi di raffreddamento industriali che richiedono prestazioni affidabili in condizioni di funzionamento aggressive.
