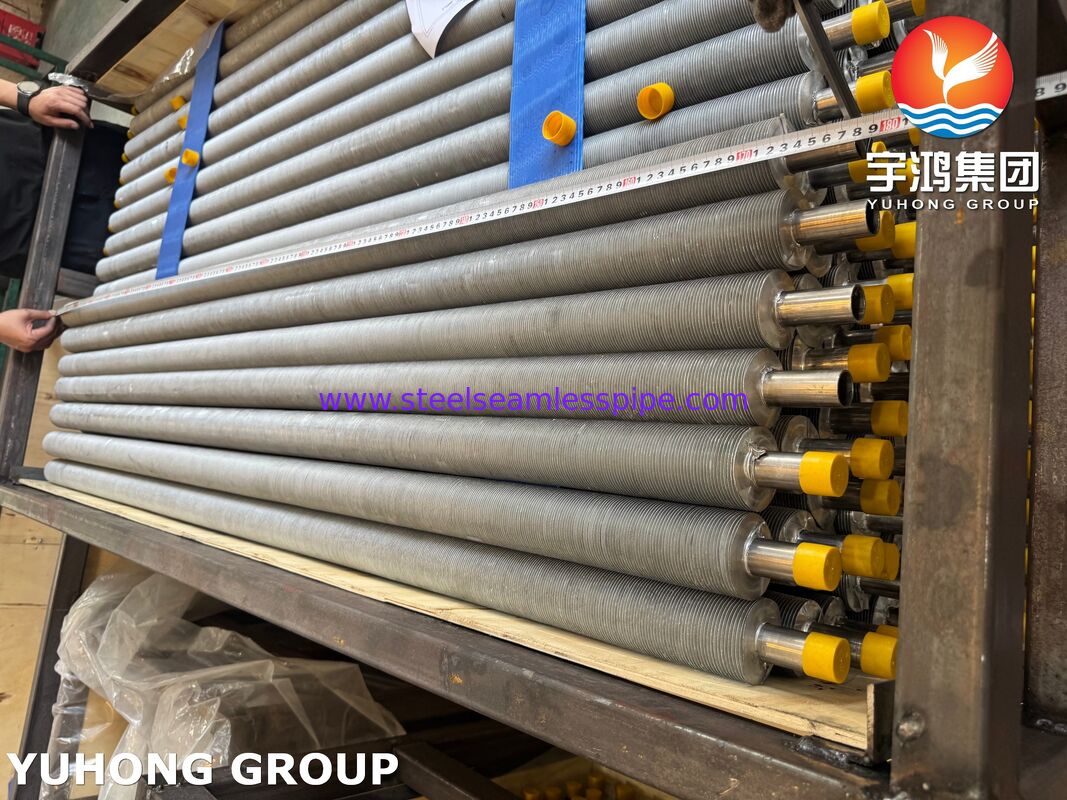

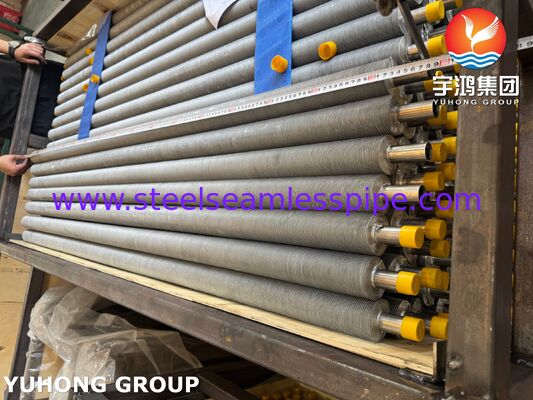

EN10217-7 1.4310 Tubi alettati estrusi per scambiatori di calore
NostroEN10217-7 1.4310 Tubi alettati estrusisono progettati per applicazioni impegnative di trasferimento di calore che richiedono resistenza alla corrosione, resistenza meccanica e lunga durata superiori. Realizzati utilizzando la tecnologia di estrusione di precisione, questi tubi alettati forniscono un legame meccanico integrale tra il manicotto dell'aletta e il tubo base, garantendo un'eccellente conduttività termica e un'eccezionale integrità strutturale in condizioni di funzionamento continuo.
Grado EN10217-71.4310è un acciaio inossidabile austenitico (equivalente a AISI 301) che offre elevata resistenza alla trazione, eccellente lavorabilità a freddo e ottima resistenza alla corrosione. Combinato con la tecnologia delle alette estruse, questo materiale è ampiamente utilizzato negli scambiatori di calore raffreddati ad aria, negli economizzatori, nei sistemi di recupero del calore di scarto, nei condensatori, nei radiatori e nelle apparecchiature di raffreddamento petrolchimiche.
Ogni tubo alettato è prodotto secondo rigorose procedure di controllo qualità per garantire una geometria coerente delle alette, un'efficienza affidabile del trasferimento di calore e stabilità operativa a lungo termine.
Caratteristiche
- Eccellenti prestazioni di trasferimento del calore
- Forte legame meccanico tra aletta e tubo
- Eccezionale resistenza alla corrosione atmosferica e industriale
- Elevata resistenza meccanica dopo lavorazione a freddo
- Eccellente resistenza alle vibrazioni
- Lunga durata operativa
- Adatto per applicazioni industriali ad alta temperatura
- Bassi requisiti di manutenzione
- Spaziatura uniforme delle alette per un flusso d'aria ottimizzato
- Prodotto secondo le specifiche del cliente
Applicazioni tipiche
I tubi alettati estrusi EN10217-7 1.4310 sono ampiamente utilizzati in:
- Scambiatori di calore a fascio tubiero
- Sistemi di recupero del calore delle centrali elettriche
- Economizzatori
- Unità di recupero del calore di scarto
- Impianti di lavorazione petrolchimica
- Attrezzature per il trattamento chimico
- Raffinerie di petrolio e gas
- Sistemi di recupero del calore HVAC
- Apparecchiature di raffreddamento marino
- Raffreddatori di liquido industriali
- Sistemi di raffreddamento di processo
Processo di produzione
I tubi alettati estrusi sono prodotti estrudendo meccanicamente un tubo esterno in alluminio sopra il tubo base in acciaio inossidabile. Durante l'estrusione, il manicotto in alluminio viene deformato plasticamente in alette continue mentre stringe saldamente il tubo di base, creando un'eccellente interfaccia meccanica per un efficiente trasferimento di calore.
Questo metodo di produzione fornisce:
- Alta densità di pinne
- Eccellente robustezza delle pinne
- Resistenza superiore all'allentamento delle pinne
- Prestazioni termiche migliorate
- Eccellente resistenza agli agenti atmosferici
Dimensioni standard
| Articolo | Gamma tipica |
|---|
| Diametro esterno del tubo base | 15,88 mm – 63,5 mm |
| Spessore della parete del tubo base | 1,2 – 6,0 mm |
| Lunghezza del tubo | Fino a 18.000 mm |
| Altezza della pinna | 8-16 mm |
| Spessore delle pinne | 0,3 – 0,5 mm |
| Passo della pinna | 2,0 – 12 FPI (passo circa 2,1–12,7 mm) |
| Lunghezza dell'estremità nuda | Come specificato |
| Materiale della pinna | Alluminio 1050 / 1060 / 1100 |
| Materiale del tubo di base | EN10217-7 Acciaio inossidabile 1.4310 |
Le dimensioni personalizzate sono disponibili in base ai requisiti del progetto.
Composizione chimica di EN10217-7 1.4310
| Elemento | Contenuto (%) |
|---|
| Carbonio (C) | ≤0,15 |
| Silicio (Si) | ≤2,00 |
| Manganese (Mn) | ≤2,00 |
| Fosforo (P) | ≤0,045 |
| Zolfo (S) | ≤0,015 |
| Cromo (Cr) | 16.0–19.0 |
| Nichel (Ni) | 6.0–9.5 |
| Azoto (N) | ≤0,11 |
La composizione chimica è conforme ai requisiti dei materiali EN10217-7.
Proprietà meccaniche
| Proprietà | Valore tipico |
|---|
| Resistenza alla trazione | ≥520MPa |
| Limite di snervamento (0,2%) | ≥210MPa |
| Allungamento | ≥40% |
| Durezza | ≤230 HB (condizione tipica) |
| Modulo di elasticità | Circa 193 GPa |
Le proprietà meccaniche possono variare a seconda delle condizioni di produzione e del trattamento termico.
Ispezione e test
Ogni lotto di produzione può essere sottoposto a un'ispezione completa per garantire la qualità del prodotto e l'accuratezza dimensionale.
I test tipici includono:
- Identificazione delle materie prime (PMI)
- Analisi della composizione chimica
- Test delle proprietà meccaniche
- Prova di pressione idrostatica
- Prova di tenuta pneumatica
- Test delle correnti parassite (ECT)
- Test ad ultrasuoni (UT)
- Ispezione dell'integrità dei legami delle alette

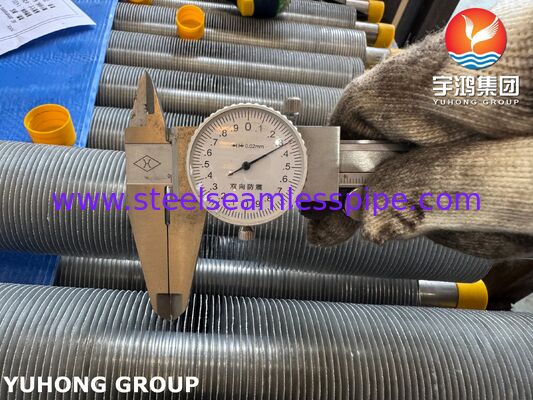

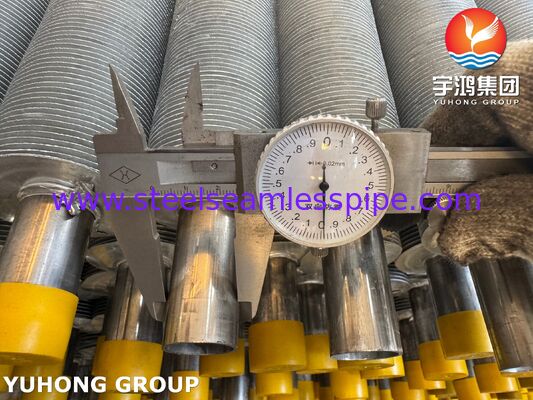

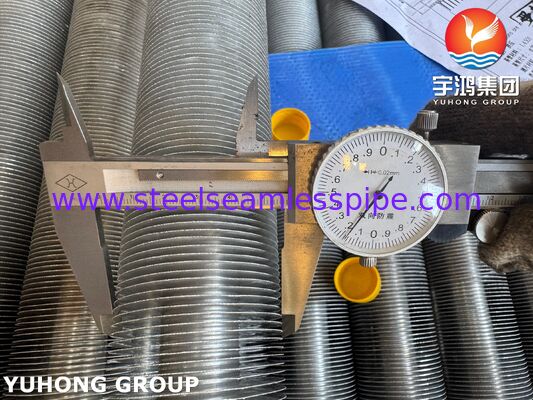

- Misurazione dimensionale delle pinne
- Ispezione del diametro esterno e dello spessore delle pareti
- Controllo della rettilineità
- Esame della qualità della superficie
- Ispezione visiva
- Verifica della lunghezza
- Ispezione dell'imballaggio
La documentazione dell'ispezione può includere:
- EN 10204 3.1 Certificato di prova dei materiali
- Rapporto di controllo dimensionale
- Rapporto di prova meccanica
- Rapporto sull'analisi chimica
- Rapporto NDT
- Rapporto sul test di pressione
Vantaggi dei tubi alettati estrusi EN10217-7 1.4310
La combinazione di acciaio inossidabile EN10217-7 1.4310 e struttura ad alette estruse offre numerosi vantaggi operativi:
- Alta efficienza termica
- Eccellente resistenza alla corrosione in ambienti industriali
- Elevata resistenza strutturale
- Costi di manutenzione ridotti
- Maggiore durata dell'attrezzatura
- Prestazioni affidabili a temperature cicliche
- Ottima resistenza alle vibrazioni e alle dilatazioni termiche
- Miglioramento dell'efficienza energetica
- Costi operativi inferiori
Confezione
I prodotti sono imballati in modo sicuro per evitare danni durante il trasporto.
Le opzioni di imballaggio disponibili includono:
- Casi di legno
- Custodie in compensato
- Telai in acciaio
- Cappucci terminali in plastica
- Involucro a prova di umidità
- Esportazione di imballaggi idonei alla navigazione
- Imballaggio personalizzato su richiesta
Perché scegliere i nostri tubi alettati estrusi?
Con attrezzature di produzione avanzate, rigorosi controlli di qualità e una vasta esperienza nella produzione di tubi alettati, forniamo componenti per scambiatori di calore che soddisfano gli standard di qualità internazionali. Ogni tubo alettato estruso è prodotto per la massima efficienza termica, dimensioni precise e prestazioni affidabili in ambienti industriali esigenti.
Sia per la fabbricazione di nuovi scambiatori di calore che per progetti di sostituzione, i nostri tubi alettati estrusi EN10217-7 1.4310 forniscono una soluzione affidabile per prestazioni di trasferimento di calore a lungo termine
