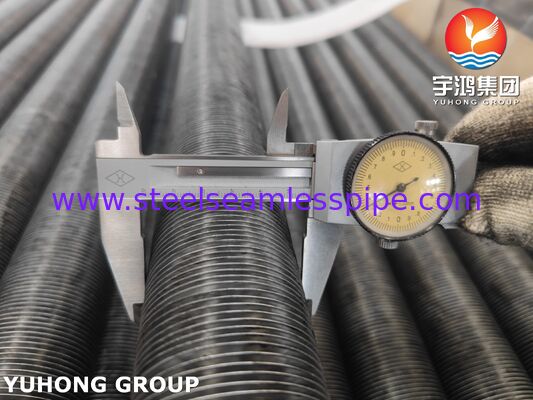

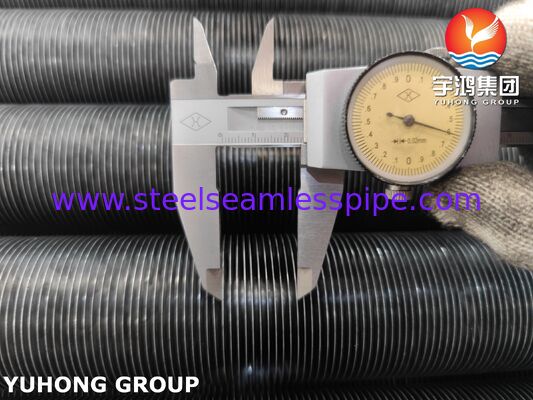

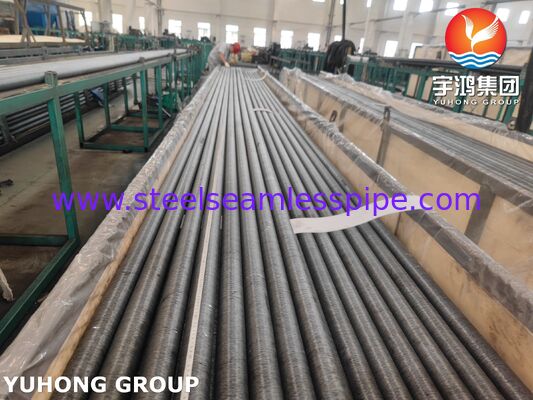

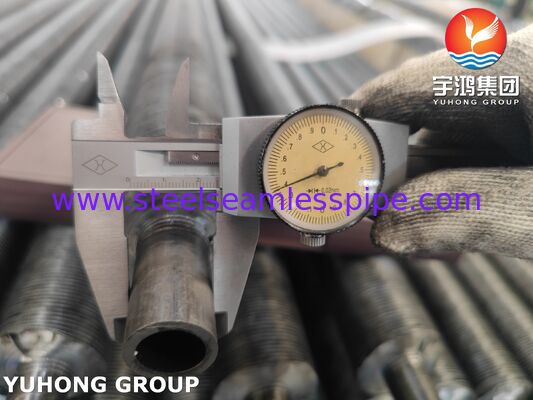

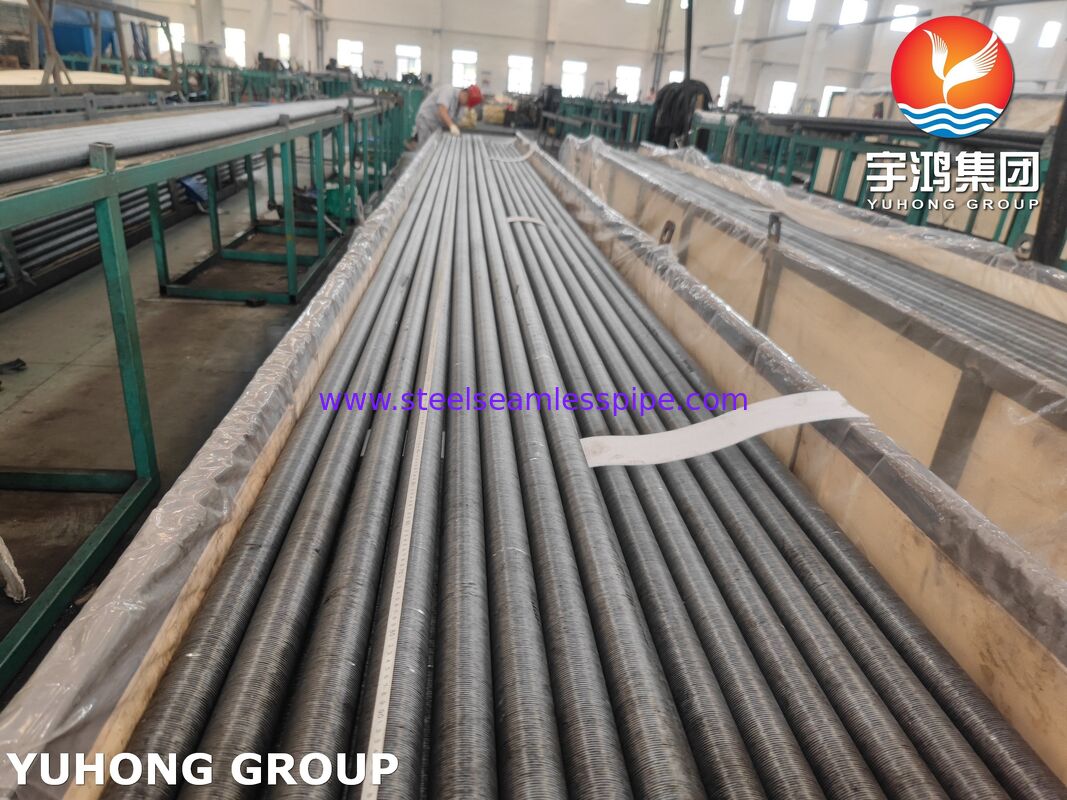

Tubi con alette incorporati (ASME SA209 + materiale con alette in alluminio 1060) per dry cooler

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Questa progettazione garantisce un'eccellente conduttività termica, un forte legame tra pinna e tubo e una stabilità a lungo termine sotto il ciclo termico.

Sono ampiamente utilizzati negli scambiatori di calore dove è necessario un trasferimento di calore migliorato, un design compatto e una resistenza alla corrosione, in particolare nella generazione di energia, nei sistemi petrolchimici e delle caldaie.

• Frigorifero a secco
• Sistemi di recupero del calore delle caldaie
• Caldaie a caldo e caldaie ad olio termico
• Unità di recupero del calore di scarico (WHRU)
• Intercambiatori di calore di centrali elettriche
• Apparecchiature petrochimiche e di raffinazione

• Dose eccessiva del tubo:19 mm ️ 63,5 mm (3/4" ️ 2-1/2")
• Spessore della parete del tubo:20,0 mm 6,0 mm
• Altezza delle pinne:5 mm 17 mm
• Spessore delle pinne:00,3 mm 0,8 mm
• Pinta della pinna:2 mm 8 mm
• Lunghezza del tubo:fino a 12 000 mm (disponibili lunghezze personalizzate)
• Materiale delle pinne:Alumini 1060 (o strisce di alluminio di alta purezza equivalente)

Composizione chimica (tipica):

• Carbonio (C): 0,10­0,20%
• Manganese (Mn): 0,30­0,80%
• Fosforo (P): ≤ 0,025%
• Sulfuro (S): ≤ 0,025%
• Silicio (Si): 0,10­0,50%

Proprietà meccaniche (tipiche):

• Resistenza alla trazione: ≥ 380 MPa
• Resistenza alla potenza: ≥ 205 MPa
• Allungamento: ≥ 30%

Composizione chimica:

• Aluminio (Al): ≥ 99,6%
• Ferro (Fe): ≤ 0,35%
• Silicio (Si): ≤ 0,25%
• Copper (Cu): ≤ 0,05%

Proprietà chiave:

• Eccellente conduttività termica
• Alta resistenza alla corrosione
• Buona duttilità per il processo di inserimento

Per garantire elevate prestazioni e affidabilità, i tubi a pinna incorporati sono fabbricati e ispezionati sotto stretti controlli di qualità:

• Materia prima PMI (identificazione positiva della materia)
• Ispezione dimensionale (OD, altezza delle pinne, passo, profondità del solco)
• Test di corrente di eddy (ECT) per l'integrità del tubo di base
• Prova di pressione idrostatica
• Test a ultrasuoni (UT) (quando richiesto)
• Prova di resistenza del legame delle pinne / prova di estrazione
• Ispezione visiva e superficiale
• Disponibile un'ispezione da parte di terzi (SGS, BV, TUV)

• Stabilità superiore di legame tra pinna e tubo
• Alta efficienza di trasferimento di calore
• Performance eccellenti sotto il ciclo termico
• Forte resistenza all'allentamento delle pinne o ai danni da vibrazioni
• Lunga durata di vita in ambienti industriali difficili
• Soluzione di trasferimento di calore conveniente
