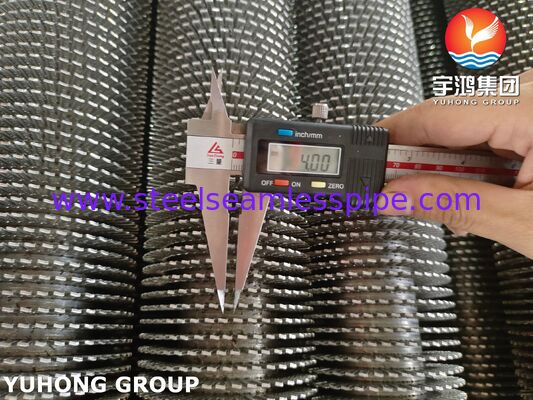

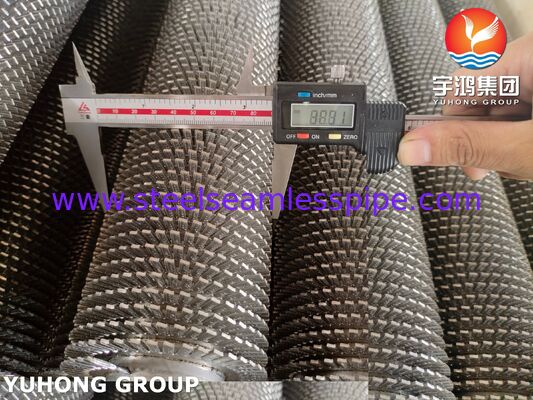

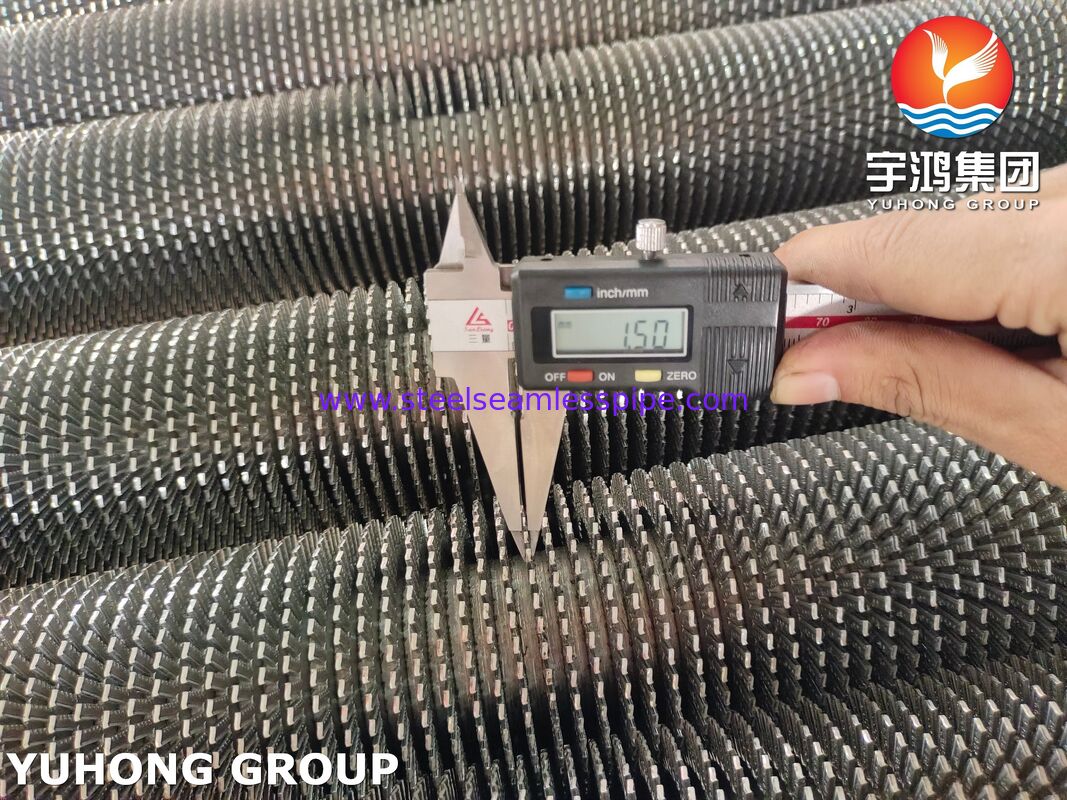

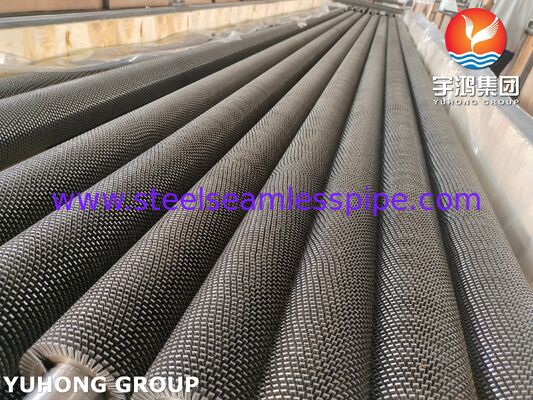

ASME SA192 Tubi a pinne serrate
Visualizzazione del prodotto
ASME SA192 Serrated Finned Tubes are high-performance extended surface tubes manufactured by helically welding serrated steel fins onto seamless carbon steel tubes conforming to the ASME SA192 specificationProgettati per un efficiente trasferimento di calore, questi tubi a pinne aumentano significativamente la superficie esterna dello scambio termico mantenendo al contempo un'eccellente resistenza meccanica e conduttività termica.
Il design delle pinne segate crea una turbolenza controllata nel flusso d'aria, riducendo lo strato termico di confine e migliorando l'efficienza del trasferimento di calore convettivo rispetto ai tubi a pinne solidi semplici.Questo disegno riduce al minimo l'accumulo di polvere, rendendo i tubi a pinne segate particolarmente adatti ad ambienti in cui la resistenza all'inquinamento è essenziale.
Il materiale ASME SA192 è ampiamente riconosciuto per le sue eccellenti caratteristiche di trasferimento di calore, la sua affidabile saldabilità e le sue prestazioni affidabili in condizioni di pressione moderata e temperatura elevata,che lo rende una scelta ideale per le apparecchiature industriali di recupero del calore.
Caratteristiche
- Prodotto a partire da tubi di acciaio al carbonio senza cuciture ASME SA192 di qualità superiore
- Saldature a elica di pinne dentate per la massima efficienza di trasferimento di calore
- Ridotto calo di pressione sul lato dell'aria
- Miglioramento della resistenza all'inquinamento e all'accumulo di polvere
- Eccellente conduttività termica
- Alta integrità della saldatura con fissaggio continuo delle pinne
- Geometria uniforme delle pinne e spaziamento
- Confezionati per la produzione di prodotti di cui al capitolo 85
- Eccellente precisione dimensionale
- Lunga durata di funzionamento con esigenze di manutenzione ridotte
Applicazioni tipiche
ASME SA192 Tubi a pinne serrate sono ampiamente utilizzati in:
- Super riscaldatore ed economizer
- Precaldatori d'aria
- Caldaie a fuoco
- Generatori di vapore a recupero di calore (HRSG)
- scambiatori di calore petrolchimici
- Caldaie di processo per raffinerie
- Caldaie industriali
- Centrali di generazione di energia
- Piante fertilizzanti
- Impianti di trasformazione chimica
- Strutture petrolifere e di gas
- Sistemi di recupero del calore marino
Processo di produzione
Il processo di fabbricazione comprende:
- Ispezione delle materie prime in entrata
- Dirittura e preparazione di tubi
- Formazione di pinne in strisce di acciaio
- Serraggio di strisce di pinne
- Saldatura ad alta frequenza a resistenza di pinne
- Ispezione della cucitura della saldatura
- Verifica delle dimensioni
- Prova idrostatica o pneumatica (se specificata)
- Pulizia delle superfici
- Protezione anticorrosione
- Ispezione finale e imballaggio
Intervallo di dimensioni standard
| Articolo |
Intervallo standard |
| OD del tubo di base |
19.05 mm 63.5 mm (3/4" 2-1/2") |
| Spessore della parete del tubo |
20,0 mm 8,0 mm |
| Lunghezza del tubo |
Fino a 18 000 mm |
| Altezza delle pinne |
8 mm 25 mm |
| Spessore delle pinne |
00,8 mm 2,0 mm |
| Pianta della pinna |
3.5 mm 12 mm |
| Densità delle pinne |
80 ̊285 pinne/m |
| Materiale del tubo |
ASME SA192 |
| Materiale delle pinne |
Acciaio al carbonio, acciaio legato, acciaio inossidabile (secondo le condizioni di servizio) |
Le dimensioni personalizzate sono disponibili in base ai disegni del cliente e ai requisiti di progettazione termica.
ASME SA192 Composizione chimica
| Elemento |
Massimo (%) |
| Carbonio (C) |
0.18 |
| Manganese (Mn) |
0.27 ¢ 0.63 |
| Fosforo (P) |
0.035 |
| Sulfuro (S) |
0.035 |
| Silicio (Si) |
0.25 |
La composizione a basse emissioni di carbonio controllata offre un'eccellente saldabilità mantenendo una buona conducibilità termica e prestazioni meccaniche.
Proprietà meccaniche
| Immobili |
Valore |
| Resistenza alla trazione |
Almeno 325 MPa |
| Forza di resa |
Almeno 180 MPa |
| L'allungamento |
Almeno il 35% |
| Durezza |
Risponde ai requisiti ASME SA192 |
| Prova di appiattimento |
Passaggio |
| Prova di accensione |
Passaggio |
| Prova idrostatica |
Come specificato dalla norma ASME SA192 |
Queste proprietà meccaniche rendono l'ASME SA192 adatto per il servizio di caldaie e scambiatori di calore in cui sono richieste prestazioni affidabili di pressione ed efficienza termica.
Ispezione e collaudo
Ogni tubo a pinne serrate ASME SA192 può essere sottoposto a ispezioni di qualità complete, tra cui:
Ispezione delle materie prime
- Verifica del certificato di materiale
- Analisi della composizione chimica
- Verifica delle proprietà meccaniche
Ispezione dimensionale
- Diametro esterno del tubo
- Spessore della parete
- Lunghezza del tubo
- Altezza delle pinne
- Peso delle pinne
- Spessore delle pinne
- Diritta
- Allineamento delle pinne
Ispezione della saldatura
- Ispezione continua dell'integrità della saldatura
- Esame visivo della saldatura
- Verificazione della penetrazione della saldatura
- Ispezione della qualità dei legami a pinne
Test non distruttivi (facoltativo)
- Esame di corrente eddy (ECT)
- Test a ultrasuoni (UT)
- Prova di particelle magnetiche (MT)
- Prova del penetrante liquido (PT)
Prova di pressione
- Prova idrostatica
- Prova di perdita pneumatica (se specificata)
Verifica delle prestazioni
- Prova di adesione delle pinne
- Ispezione delle superfici di trasferimento del calore
- Ispezione della finitura superficiale
- Ispezione dell'imballaggio
- Esame visivo finale
Vantaggi della pinna dentata
Rispetto ai tubi a pinne solide, i tubi a pinne dentate forniscono:
- Coefficiente complessivo di trasferimento di calore superiore
- Turbolenza dell'aria aumentata per migliorare le prestazioni termiche
- Migliore resistenza all'inquinamento
- Riduzione dell'accumulo di polvere
- Minori esigenze di manutenzione
- Miglioramento dell'efficienza dello scambio termico sul lato del gas
- Performance termiche più stabili durante il funzionamento a lungo termine
- Maggiore efficienza energetica delle apparecchiature
Norme di qualità
La produzione e l'ispezione possono essere conformi ai requisiti dei clienti e alle norme riconosciute a livello internazionale, tra cui:
- ASME SA192
- Sezione II ASME
- Sezione VIII ASME
- Specifiche dei materiali ASTM (ove applicabile)
- Norme di ispezione EN e ISO su richiesta
Imballaggio
I prodotti sono accuratamente protetti per evitare danni durante il trasporto:
- Cappucci di plastica
- Rivestimento protettivo antirrugina (facoltativo)
- Imballaggio impermeabile
- Fabbricazione a partire da prodotti di acciaio
- Casse in legno per spedizioni all'esportazione
- Disponibile imballaggio per l'esportazione su misura
Perché scegliere i nostri tubi a pinne dentate ASME SA192?
I nostri tubi a pinna serrata ASME SA192 sono progettati per massimizzare l'efficienza del trasferimento di calore, ridurre i costi operativi e garantire un'affidabilità a lungo termine in applicazioni industriali esigenti.Fabbricati con tecnologia di saldatura ad alta frequenza di precisione, ogni tubo è sottoposto a un rigoroso controllo di qualità per garantire un'eccellente legame tra pinna e tubo, precisione dimensionale e prestazioni affidabili.Disponibile in una vasta gamma di configurazioni standard e personalizzate, i nostri tubi a pinne offrono una soluzione ideale per gli economizzatori di caldaie, i sistemi di recupero del calore di scarico, gli scambiatori di calore raffreddati ad aria e altre apparecchiature termiche che richiedono uno scambio di calore efficiente e duraturo.
