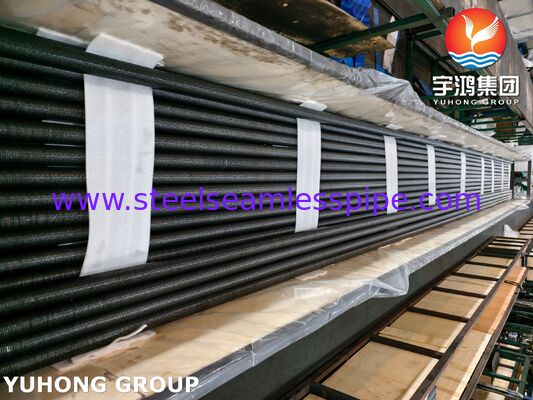

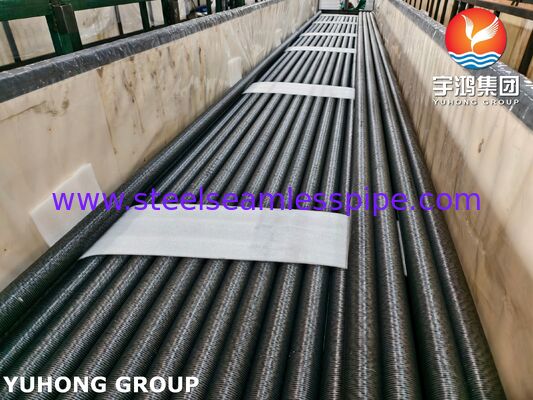

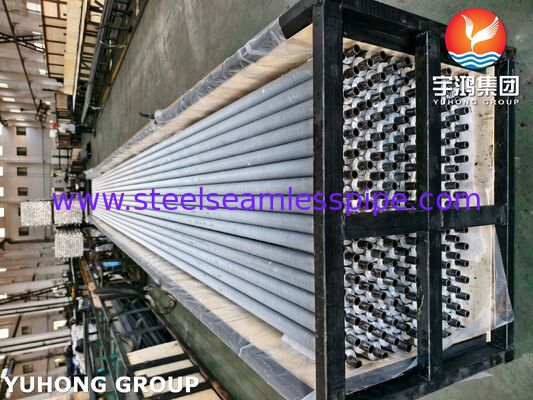

Tubi ad aletta incorporati ASTM A179
Tubi ad aletta incorporati (tipo G) ASTM A179 ad alta efficienza per scambiatori di calore industriali

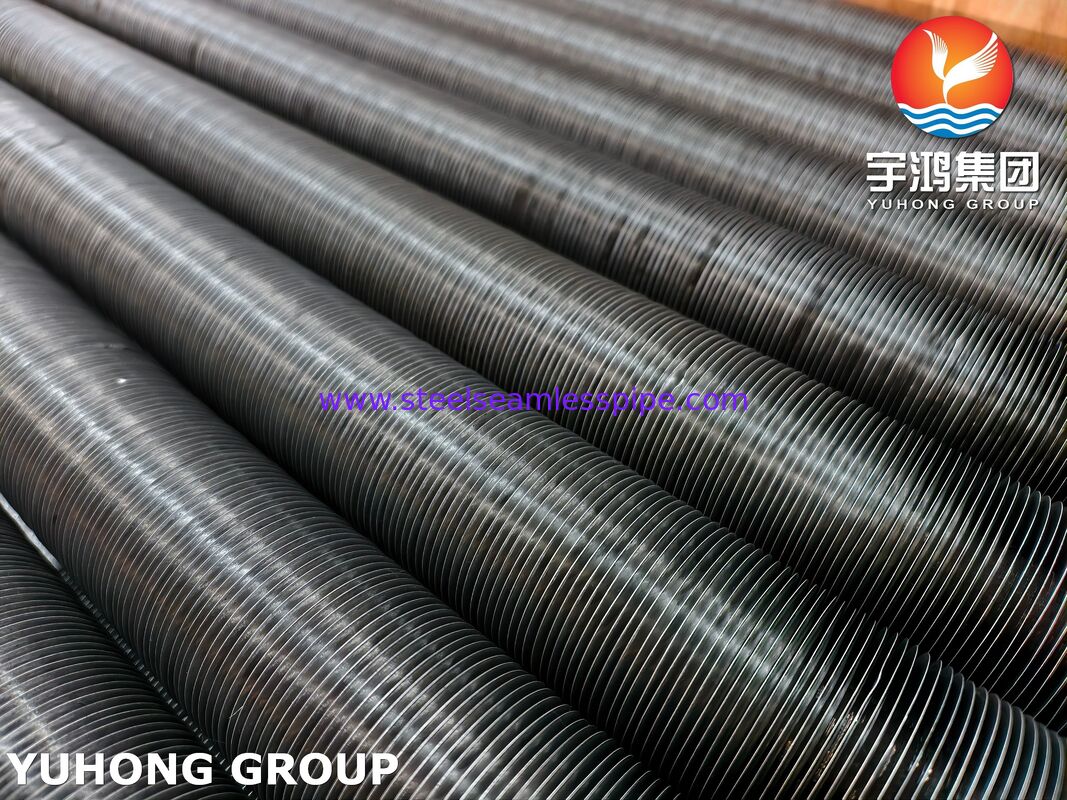

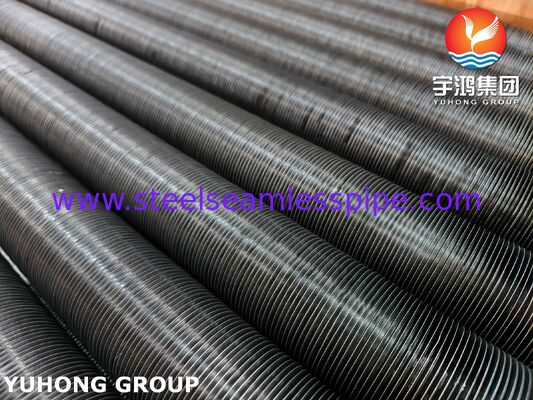

Tubi ad aletta incorporati ASTM A179, noti anche comeTubi ad aletta di tipo G, sono prodotti mediante lavorazione di una precisa scanalatura elicoidale nella superficie esterna di un tubo in acciaio al carbonio senza saldatura ASTM A179. Una striscia continua dell'aletta viene inserita meccanicamente nella scanalatura e il materiale del tubo circostante viene fatto rotolare sulla base dell'aletta per creare un legame meccanico sicuro. Questo processo di produzione garantisce un'eccellente ritenzione delle alette, un efficiente trasferimento di calore e un'affidabilità operativa a lungo termine.
ASTM A179 è un tubo di acciaio trafilato a freddo senza saldatura a basso tenore di carbonio sviluppato appositamente per scambiatori di calore, condensatori e apparecchiature simili per il trasferimento di calore. La sua eccellente conduttività termica, la buona formabilità e le proprietà meccaniche affidabili lo rendono un materiale di base ideale per la produzione di tubi ad alette incorporati.
I tubi ad alette integrati aumentano significativamente la superficie esterna di trasferimento del calore mantenendo un'eccellente resistenza alle vibrazioni, ai cicli termici e al funzionamento industriale continuo. Sono ampiamente utilizzati nella produzione di energia, nei processi petrolchimici, nei sistemi HVAC e nelle applicazioni di recupero del calore industriale.
Caratteristiche del prodotto
- Prodotto con tubi in acciaio al carbonio trafilati a freddo senza saldatura ASTM A179
- Costruzione della pinna di tipo G (incorporata) lavorata con precisione
- Eccellente conduttività termica per un efficiente scambio termico
- Forte legame meccanico tra aletta e tubo
- Elevata resistenza all'allentamento delle alette durante i cicli termici
- Adatto per servizio industriale a media temperatura
- Miglioramento dell'efficienza delle apparecchiature con una maggiore superficie
- Compatibile con vari materiali delle pinne
- Lunga durata e manutenzione ridotta
- Dimensioni personalizzate delle pinne disponibili su richiesta
Applicazioni tipiche
I tubi ad aletta incorporati ASTM A179 sono ampiamente utilizzati in:
- Scambiatori di calore a fascio tubiero
- Scambiatori di calore raffreddati ad aria
- Economizzatori di caldaia
- Condensatori di vapore
- Sistemi di recupero del calore di scarto
- Apparecchiature per lo scambio di calore HVAC
- Impianti petrolchimici
- Raffinerie di petrolio
- Impianti di trattamento chimico
- Impianti di produzione di energia
- Sistemi di raffreddamento di processo
- Unità di raffreddamento a secco industriali
Specifiche del prodotto
| Articolo | Specifica |
|---|
| Norma del tubo base | ASTM A179 |
| Tipo di tubo | Acciaio a basso tenore di carbonio trafilato a freddo senza saldatura |
| Tipo di pinna | Incorporato (tipo G) |
| Materiale della pinna | Alluminio, rame, acciaio al carbonio, acciaio inossidabile |
| Metodo di produzione | Incorporamento meccanico della scanalatura |
| Diametro esterno del tubo | 19,05–63,5 mm (3/4"–2-1/2") |
| Spessore della parete del tubo | 1,65–5,0 mm |
| Lunghezza del tubo | Fino a 18.000 mm |
| Altezza della pinna | 8–16 mm |
| Spessore delle pinne | 0,30–0,60 mm |
| Passo della pinna | 2,0–6,0 mm |
| Temperatura di servizio massima consigliata | Fino a circa 400°C (a seconda del materiale delle alette e delle condizioni operative) |
Sono disponibili dimensioni personalizzate, configurazioni delle pinne e materiali per soddisfare requisiti di progetto specifici.
Composizione chimica di ASTM A179
| Elemento | Composizione (%) |
|---|
| Carbonio (C) | ≤0,06 |
| Manganese (Mn) | 0,27–0,63 |
| Fosforo (P) | ≤0,035 |
| Zolfo (S) | ≤0,035 |
Il basso contenuto di carbonio fornisce eccellente saldabilità, duttilità e conduttività termica per applicazioni di trasferimento di calore.
Proprietà meccaniche
| Proprietà | Valore |
|---|
| Resistenza alla trazione | ≥325MPa |
| Forza di snervamento | ≥180MPa |
| Allungamento | ≥35% |
| Durezza | ≤72 HRB (circa ≤137 HB) |
Queste proprietà consentono ai tubi ad alette incorporati ASTM A179 di fornire prestazioni affidabili nei sistemi di scambio di calore a bassa e media pressione.
Ispezione e test
Ciascun tubo ad aletta incorporato ASTM A179 può essere ispezionato in base ai requisiti di qualità ASTM, ASME e specifici del cliente.
Le tipiche procedure di ispezione includono:
- Revisione della certificazione delle materie prime
- Analisi della composizione chimica
- Test delle proprietà meccaniche
- Controllo dimensionale tubi
- Misurazione dell'altezza e del passo delle alette
- Verifica della profondità della scanalatura
- Ispezione dell'integrità del legame delle alette
- Prova di pressione idrostatica
- Test delle correnti parassite
- Test ad ultrasuoni (UT)
- Test di tenuta dell'aria (su richiesta)
- Identificazione positiva del materiale (PMI) (opzionale)
- Ispezione visiva della superficie
- Misurazione della rettilineità
- Imballaggio finale e verifica qualità
Su richiesta sono disponibili ispezioni di terze parti da parte di SGS, TÜV, BV, DNV, Intertek o agenzie di ispezione designate dal cliente.
Vantaggi dei tubi ad aletta incorporati ASTM A179
La tecnologia delle alette integrate offre un eccellente equilibrio tra efficienza termica e durata meccanica. La striscia dell'aletta è bloccata saldamente nella scanalatura lavorata, riducendo al minimo la possibilità di separazione dell'aletta anche durante dilatazione e contrazione termica prolungate.
Rispetto ai tubi semplici, i tubi ad aletta incorporati ASTM A179 forniscono un'area di trasferimento del calore esterno significativamente maggiore, consentendo ai progettisti di apparecchiature di ridurre le dimensioni dello scambiatore aumentando al contempo le prestazioni termiche. La loro eccellente conduttività termica, combinata con un'affidabile resistenza meccanica, li rende una soluzione economicamente vantaggiosa per un'ampia varietà di applicazioni di trasferimento di calore industriale.
Perché scegliere i nostri tubi ad aletta incorporati ASTM A179?
- Tubi base in acciaio al carbonio senza saldatura ASTM A179 premium
- Tecnologia di alettatura CNC di precisione per una qualità costante
- Produzione rigorosa in conformità con gli standard ASTM e ASME
- Eccellente forza di adesione tra aletta e tubo
- Ispezione completa e tracciabilità completa dei materiali
- Disponibili geometrie delle alette e dimensioni dei tubi personalizzate
- Capacità di produzione OEM e di progetto
- Imballaggio per l'esportazione per spedizioni internazionali
- Programmi di produzione rapidi e supporto tecnico affidabile
I nostri tubi ad aletta incorporati ASTM A179 sono progettati per massimizzare l'efficienza del trasferimento di calore mantenendo l'integrità meccanica a lungo termine. Con una produzione di precisione, un rigoroso controllo di qualità e configurazioni personalizzabili, sono la scelta ideale per scambiatori di calore, economizzatori, condensatori e altri sistemi termici industriali che richiedono prestazioni affidabili ed efficienti.
