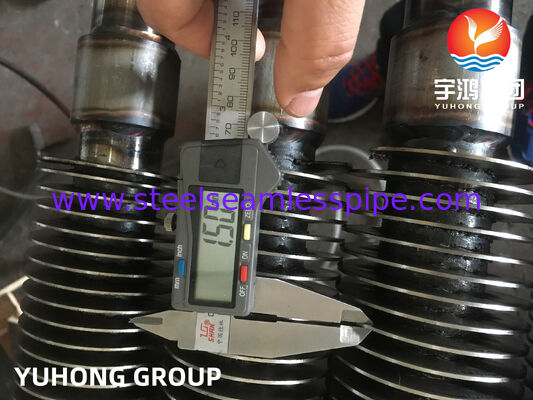

Tubi a pinne segate per generatori di vapore a recupero di calore (ASME SA213 T12)

Dettagli:

Luogo di origine:	CINA
Marca:	YUHONG
Certificazione:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello:	N / A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Prezzo:	To be discussed
Imballaggi particolari:	CASSA IN LEGNO CON STRUTTURA IN FERRO
Tempi di consegna:	50-120 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	5000 metri/giorno

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (342)

Tubo senza saldatura di acciaio inossidabile (334)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (170)

Tubo di pinna (732)

scambiatori di calore (34)

tubo dello scambiatore di calore (472)

Fusoli di tubi per scambiatori di calore (52)

Piastra tubiera dello scambiatore di calore (128)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (104)

Metropolitana della lega di rame (256)

Metropolitana dell'acciaio legato (214)

Metropolitana di titanio (21)

tubo temprato luminoso (174)

Metropolitana di caldaia (155)

montaggio d'acciaio (873)

Flangia d'acciaio (671)

Altri (409)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Prodotto:

tubi finiti saldati ad alta frequenza

Materiale:

ASME A213 T12

Applicazione:

Fabbricazione a partire da prodotti della voce 8528

Pacchetto:

CASSA IN LEGNO CON STRUTTURA IN FERRO

Evidenziare:

Tubi alettati seghettati per HRSG

tubi a pinna ASME SA213 T12

tubi generatori di vapore a recupero termico

Tubi finiti saldati ad alta frequenza (ASME SA213 T12)

tubi finiti saldati ad alta frequenza (HFW) fabbricati a partire daASME SA213 T12 (acciaio legato 1Cr ≈ 0,5 Mo)sono ampiamente utilizzati nei sistemi di trasferimento di calore a temperatura media-alta.che lo rende adatto alle caldaie, economizers e attrezzature industriali di recupero del calore.

Il processo di saldatura a resistenza ad alta frequenza garantisce un legame metallurgico continuo tra pinna e tubo di base,fornire un'efficienza superiore di trasferimento del calore e un'affidabilità operativa a lungo termine anche sotto carichi termici ciclici.

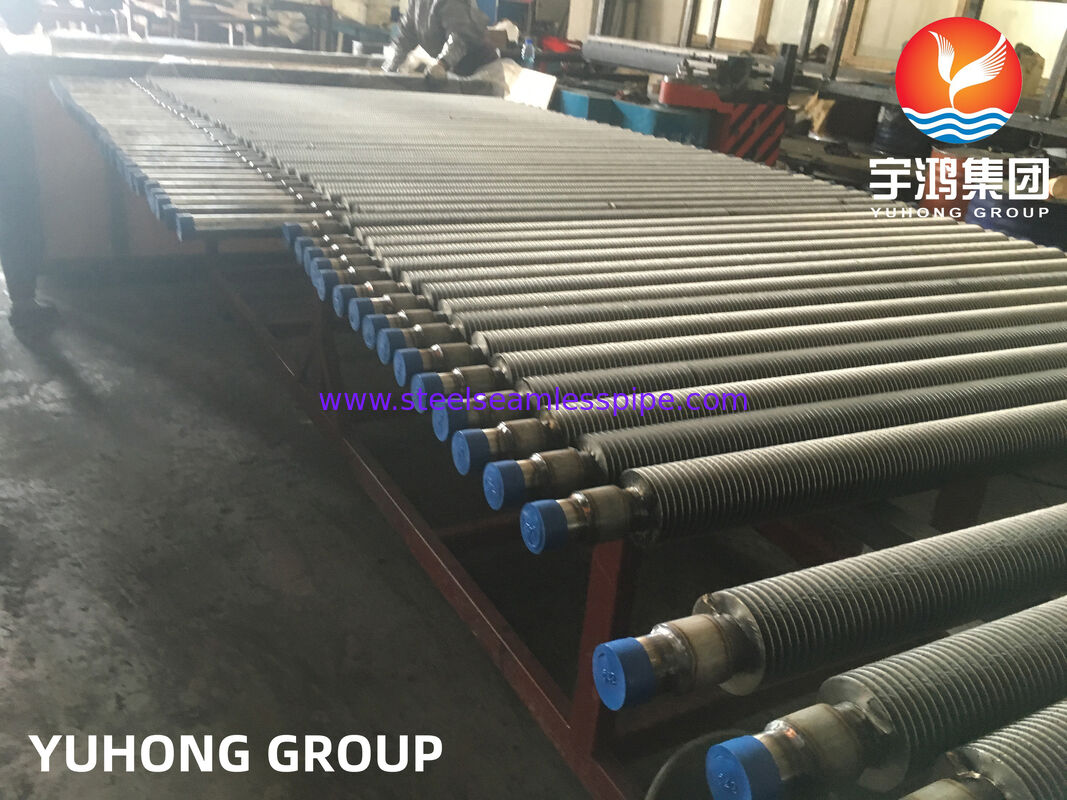

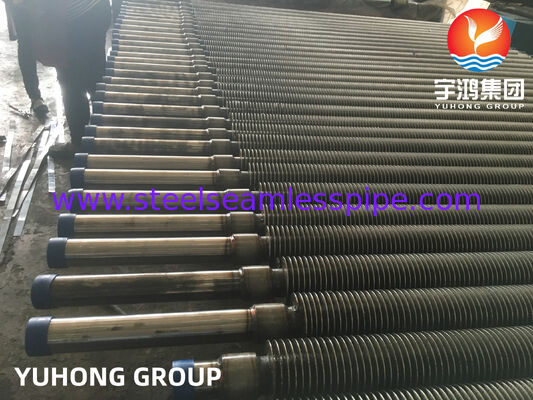

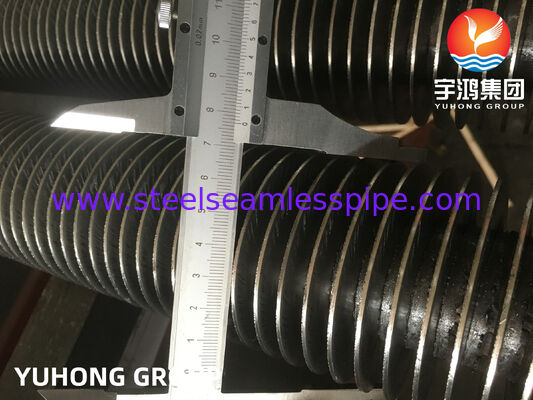

Visualizzazione del prodotto

Tipo di prodotto:Tubo finito saldato ad alta frequenza
Materiale di base:ASME SA213 T12 (acciaio in lega Cr-Mo)
Materiale delle pinne:Acciaio al carbonio / acciaio legato (applicazione corrispondente)
Tipo di pinna:Pinna a striscia elicoidale continua
Metodo di produzione:Saldatura a resistenza ad alta frequenza (HFW)

Intervalli di dimensioni standard

Progettati per soddisfare le diverse esigenze di progettazione tecnica e termica, i nostri tubi a pinne sono disponibili in una vasta gamma di specifiche:

Dimensioni del tubo di base

Diametro esterno (OD):19.05 mm 76.2 mm (3/4" 3")
Spessore della parete:20,0 mm 8,0 mm
Lungo:Disponibile fino a 12.000 mm o lunghezze personalizzate

Specificativi delle pinne

Altezza delle pinne:8 mm 25 mm
Spessore delle pinne:0.8 mm 2.5 mm
Pinta della pinna:2 mm 5 mm regolabile
Densità delle pinne:Personalizzato in base alle esigenze di carico termico e di caduta di pressione

Composizione chimica (SA213 T12 tipico)

Elemento	Contenuto (%)
Carbonio (C)	0.05 0.15
Manganese (Mn)	0.30 ¢ 0.61
Silicio (Si)	0.50 al massimo
Cromo (Cr)	0.80 ¢ 1.25
Molibdeno (Mo)	0.44 ¢ 0.65
Fosforo (P)	0.025 massimo
Sulfuro (S)	0.025 massimo

Caratteristiche metallurgiche chiave:

Composizione Cr-Mo equilibrata per una resistenza moderata ad alte temperature
Buona resistenza all'ossidazione e alla scalabilità
Microstruttura stabile dopo trattamento termico

Proprietà meccaniche

Immobili	Requisito
Resistenza alla trazione	≥ 415 MPa
Forza di resa	≥ 205 MPa
L'allungamento	≥ 30% (in lunghezza di calibro di 50 mm)
Durezza	Controllato secondo le norme di trattamento termico ASTM

Il materiale viene in genere fornito in condizioni normalizzate e temperate per garantire prestazioni meccaniche uniformi e una migliore resistenza al sollevamento.

Ispezione e garanzia della qualità

Per garantire una qualità costante e la conformità alle norme ASME, ogni tubo a pinne viene sottoposto a un'ispezione rigorosa:

Ispezione dimensionale

Controllo del diametro esterno, dello spessore della parete e della rettitudine
Verifica dell'altezza delle pinne, del passo e dell'allineamento

Prova non distruttiva (NDT)

Esame di corrente eddy (ECT) per l'integrità del tubo di base
Test a ultrasuoni (UT) per la garanzia della qualità della saldatura
Ispezione visiva della continuità della saldatura delle pinne

Prova di pressione

Controllo idrostatico al 100% per l'integrità delle perdite
Prova pneumatica facoltativa per applicazioni specifiche

Verifica dei materiali

PMI (identificazione positiva del materiale)
Analisi spettrochimica per la tracciabilità del calore
Certificazione in conformità ai requisiti ASME SA213

Applicazioni

SA213 T12 Tubi a pinne saldati ad alta frequenza sono comunemente utilizzati in:

Altri apparecchi per la produzione di energia elettrica
Sistemi industriali di recupero del calore
Centrali di produzione di energia
Caldaie e scambiatori per raffinerie
Unità di recupero del calore di scarico (WHRU)
Sistemi di riscaldamento di processo negli impianti petrolchimici

Principali vantaggi

Eccellente efficienza di trasferimento di calore grazie al forte legame delle pinne
Soluzione conveniente per applicazioni a media temperatura
Elevata stabilità strutturale sotto il ciclo termico
Vita utile prolungata con esigenze minime di manutenzione
Personalizzazione flessibile per ottimizzazione della progettazione termica e meccanica
