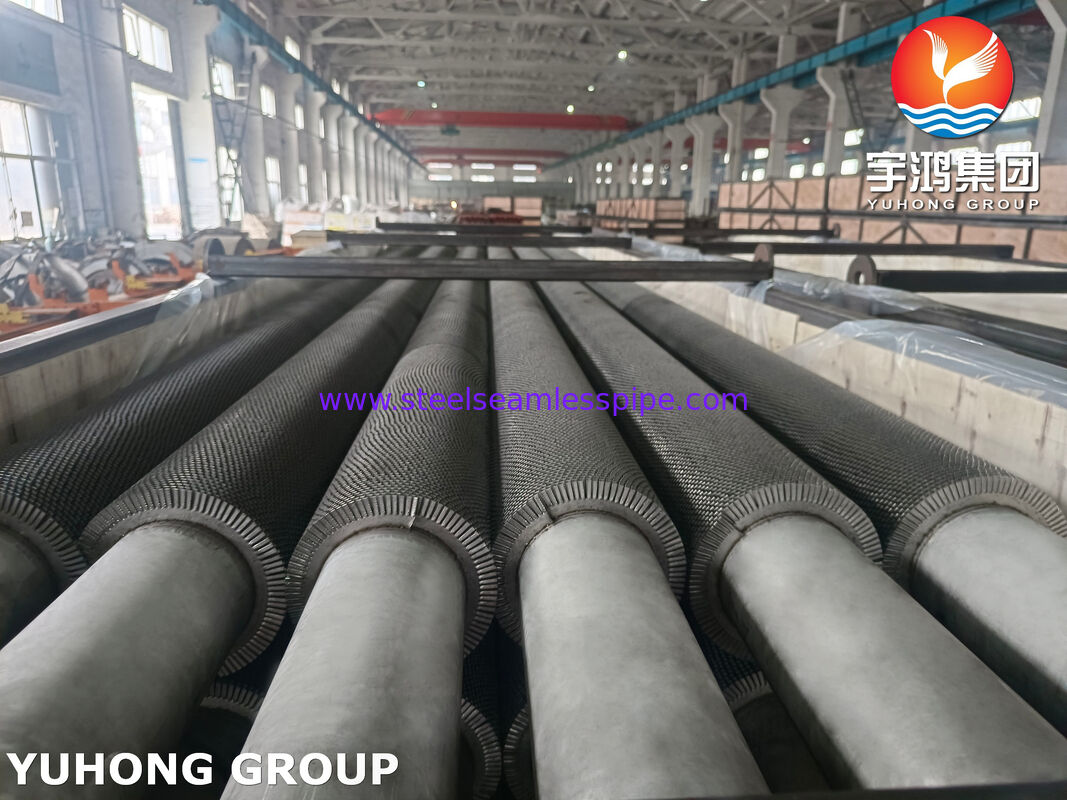

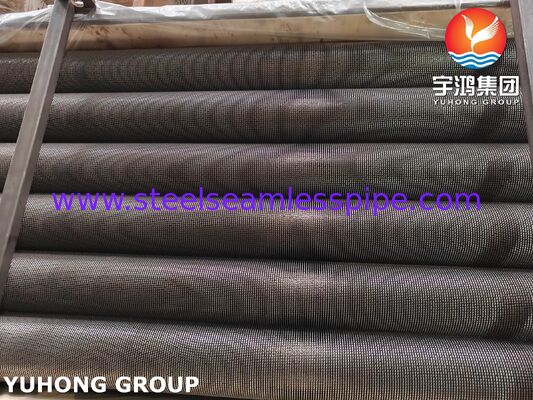

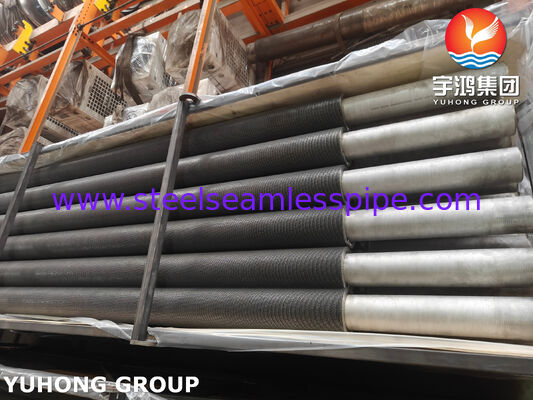

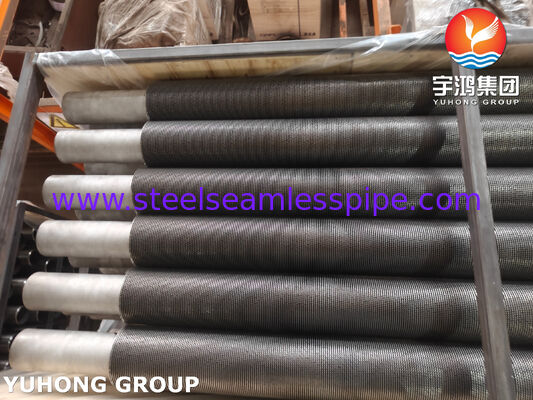

Tubi alettati dentellati ASTM A312 TP304H per produttori di HRSG
Panoramica del prodotto
I tubi alettati dentellati ASTM A312 TP304H sono tubi per lo scambio termico in acciaio inossidabile per alte temperature sviluppati per generatori di vapore a recupero di calore (HRSG), caldaie a recupero di calore residuo, scambiatori di calore industriali e altri sistemi termici impegnativi.
Il TP304H è un grado di acciaio inossidabile austenitico con un contenuto di carbonio più elevato rispetto al TP304 standard. Questa composizione è concepita per il servizio a temperature elevate e garantisce una combinazione di resistenza alle alte temperature, resistenza all'ossidazione, resistenza alla corrosione e buona saldabilità se adeguatamente lavorato.
Il design delle alette dentellate aumenta la superficie esterna di scambio termico creando al contempo turbolenza lato gas. Ciò consente un recupero efficiente del calore dai gas di scarico caldi senza richiedere un fascio tubiero eccessivamente ingombrante. Per i produttori di HRSG, queste caratteristiche rendono i tubi alettati dentellati in TP304H adatti per applicazioni in cui l'efficienza termica, la durabilità, la compattezza delle apparecchiature e la resistenza all'ossidazione ad alte temperature sono fondamentali.
Perché i tubi alettati dentellati in TP304H vengono utilizzati negli HRSG
In un HRSG, i gas di scarico caldi provenienti da una turbina a gas attraversano i banchi di tubi di scambio termico. L'acqua o il vapore all'interno dei tubi assorbono il calore dai gas di scarico.
Un tubo nudo convenzionale presenta una superficie esterna limitata. Le alette dentellate incrementano significativamente la superficie effettiva di scambio termico lato gas, consentendo al progettista dell'HRSG di ottenere il carico termico richiesto con una disposizione dei tubi più compatta.
ASTM A312 TP304H è particolarmente indicato per determinate sezioni ad alta temperatura poiché la sua struttura in acciaio inossidabile offre una migliore resistenza all'ossidazione e alla corrosione rispetto ai tradizionali tubi alettati in acciaio al carbonio.
Le applicazioni tipiche includono:
- Sezioni di scambio termico per HRSG
- Caldaie a recupero di calore residuo
- Recupero termico dai gas di scarico delle turbine a gas
- Sezioni di economizzatori per alte temperature
- Unità industriali di recupero del calore
- Scambiatori di calore gas-acqua
- Scambiatori di calore gas-vapore
- Apparecchiature per il recupero termico nel settore petrolchimico
- Recupero del calore di processo nelle raffinerie
- Caldaie industriali per alte temperature
Costruzione del prodotto
I nostri tubi alettati dentellati possono essere fabbricati mediante un processo di saldatura a resistenza ad alta frequenza, in cui il nastro continuo dell'aletta viene avvolto a spirale attorno al tubo base e saldato alla superficie del tubo.
L'aletta viene quindi sagomata meccanicamente in una configurazione dentellata o segmentata.
Questa tipologia di costruzione garantisce:
- Maggiore superficie esterna di scambio termico
- Migliore turbolenza lato gas
- Forte ancoraggio tra aletta e tubo
- Buona resistenza ai cicli termici
- Scambio termico efficiente nelle applicazioni lato gas
- Ridotto rischio di distacco delle alette durante il servizio
- Configurazione flessibile del fascio tubiero
Per le applicazioni HRSG, i parametri esatti del tubo, dell'aletta, del passo, dell'altezza e dello spessore devono essere selezionati in base a temperatura del gas, condizioni di vapore/acqua, perdita di carico, ambiente corrosivo e carico termico richiesto.
Gamma dimensionale comune
Le dimensioni possono essere personalizzate in base alla progettazione termica e meccanica del costruttore dell'HRSG.
Tubo base
| Parametro |
Gamma comune |
| Diametro esterno |
25–63,5 mm |
| Spessore della parete |
2,0–6,0 mm |
| Lunghezza del tubo |
3.000–15.000 mm |
| Lunghezza tipica del tubo |
6.000–12.000 mm |
Aletta dentellata
| Parametro |
Gamma comune |
| Altezza aletta |
8–25 mm |
| Spessore aletta |
0,8–2,5 mm |
| Passo aletta |
2,5–8 mm |
| Densità alette |
125–400 alette/m |
| Materiale aletta |
Acciaio inossidabile o lega compatibile |
| Tipo di aletta |
Aletta elicoidale dentellata / segmentata |
Questi rappresentano intervalli di produzione tipici e non requisiti dimensionali ASTM vincolanti. Le dimensioni finali possono essere realizzate in conformità ai disegni di progetto dell'HRSG e ai calcoli termici del cliente.
Composizione chimica ASTM A312 TP304H
I seguenti valori rappresentano i requisiti chimici comunemente specificati per l'ASTM A312 TP304H. L'edizione applicabile della specifica d'acquisto deve sempre fare fede per il certificato finale del materiale.
| Elemento |
Requisito tipico, % in peso |
| Carbonio (C) |
0,04–0,10 |
| Manganese (Mn) |
≤ 2,00 |
| Silicio (Si) |
≤ 1,00 |
| Fosforo (P) |
≤ 0,045 |
| Zolfo (S) |
≤ 0,030 |
| Cromo (Cr) |
18,0–20,0 |
| Nichel (Ni) |
8,0–11,0 |
| Ferro (Fe) |
Bilancio |
I contenuti relativamente elevati di cromo e nichel garantiscono la struttura austenitica dell'acciaio inossidabile e la resistenza alla corrosione e all'ossidazione tipiche della serie 304.
Proprietà meccaniche
I requisiti meccanici minimi tipici per l'ASTM A312 TP304H comprendono:
| Proprietà |
Requisito |
| Resistenza a trazione |
≥ 515 MPa |
| Limite di snervamento, offset 0,2% |
≥ 205 MPa |
| Allungamento |
≥ 35% |
Le proprietà effettive devono essere verificate rispetto all'edizione applicabile della norma ASTM A312/A312M e alle specifiche di progetto dell'acquirente.
Per l'impiego negli HRSG, i requisiti delle proprietà meccaniche devono essere valutati congiuntamente a temperatura di progetto, pressione, esposizione al creep, cicli termici e condizioni di corrosione.
Processo produttivo
I nostri tubi alettati dentellati in TP304H possono essere prodotti attraverso il seguente processo controllato:
1. Preparazione del tubo base
I tubi in acciaio inossidabile ASTM A312 TP304H vengono ispezionati per verificarne la precisione dimensionale, le condizioni superficiali e l'identificazione del materiale.
2. Preparazione del nastro per alette
Il nastro in acciaio inossidabile viene tagliato alla larghezza e allo spessore specificati e preparato per la saldatura continua.
3. Saldatura ad alta frequenza
Il nastro dell'aletta viene avvolto a spirale attorno al tubo mentre l'energia elettrica ad alta frequenza genera un riscaldamento localizzato all'interfaccia aletta-tubo. Viene applicata una pressione per creare un legame metallurgico continuo.
4. Dentellatura
L'aletta elicoidale continua viene dentellata meccanicamente per creare il profilo segmentato richiesto.
5. Formatura e calibrazione dell'aletta
La geometria, il passo, l'altezza e l'allineamento dell'aletta sono controllati per soddisfare le specifiche del cliente.
6. Finitura
Le estremità dei tubi vengono pulite e rifinite in conformità ai requisiti del costruttore dell'HRSG.
7. Ispezione
Vengono eseguite ispezioni dimensionali, visive, del materiale e della saldatura/fissaggio prima del rilascio finale.
Prove e controlli
Il controllo qualità è particolarmente critico per i tubi alettati degli HRSG, poiché operano sotto carico termico continuo e ripetute variazioni di temperatura.
A seconda della specifica d'acquisto, le ispezioni possono includere:
Analisi chimica
È possibile eseguire l'identificazione positiva dei materiali (PMI) o analisi chimiche di laboratorio per verificare il grado del materiale TP304H.
Prove di trazione
Le prove di trazione verificano il limite di snervamento, la resistenza a trazione e l'allungamento.
Prova idrostatica
Il tubo base può essere sottoposto a prova idrostatica in conformità ai requisiti ASTM A312 applicabili e alle specifiche dell'acquirente.
Controllo con correnti parassite (Eddy Current)
L'esame con correnti parassite consente di rilevare determinate discontinuità superficiali e sub-superficiali nel tubo.
Controllo a ultrasuoni
L'esame UT può essere richiesto per il controllo dello spessore della parete del tubo o della zona di saldatura, in base alle specifiche di progetto.
Ispezione del legame aletta-tubo
L'ancoraggio dell'aletta viene ispezionato per verificarne la continuità, la qualità dell'adesione ed eventuali aree di saldatura incompleta.
Controllo visivo
La superficie del tubo, la geometria dell'aletta, l'aspetto della saldatura e le estremità del tubo vengono ispezionati visivamente.
Controllo dimensionale
Le misurazioni tipiche includono:
- Diametro esterno del tubo
- Spessore della parete
- Lunghezza del tubo
- Altezza aletta
- Spessore aletta
- Passo aletta
- Densità alette
- Allineamento aletta-tubo
- Lunghezza totale alettata
Vantaggi per i produttori di HRSG
Elevata area di scambio termico
Le alette dentellate aumentano notevolmente l'area di scambio termico esterna rispetto ai tubi nudi.
Migliore scambio termico lato gas
La geometria interrotta dell'aletta favorisce la turbolenza e migliora il trasferimento termico lato gas.
Resistenza alla corrosione dell'acciaio inossidabile
Il TP304H offre una resistenza nettamente superiore a molti ambienti corrosivi e ossidanti rispetto ai comuni materiali per tubi in acciaio al carbonio.
Prestazioni a temperature elevate
Il TP304H è destinato ad applicazioni ad alta temperatura in cui il materiale deve mantenere proprietà meccaniche adeguate.
Solido ancoraggio dell'aletta
La struttura saldata ad alta frequenza fornisce un collegamento continuo e meccanicamente robusto tra aletta e tubo.
Design compatto per HRSG
Una maggiore area di scambio termico aiuta i progettisti a ottenere le prestazioni termiche richieste con una superficie di scambio termico compatta.
Idoneità ai cicli termici
Una struttura con alette saldate correttamente progettata e fabbricata è in grado di sopportare i ripetuti cicli di riscaldamento e raffreddamento tipici del funzionamento degli HRSG.
Applicazioni
I tubi alettati dentellati ASTM A312 TP304H sono progettati principalmente per:
- Generatori di vapore a recupero di calore (HRSG)
- Centrali a ciclo combinato
- Caldaie a recupero di calore residuo
- Sistemi di scarico di turbine a gas
- Sistemi di cogenerazione industriale
- Recupero del calore di processo
- Recupero termico in raffineria
- Impianti petrolchimici
- Impianti di lavorazione chimica
- Scambiatori di calore per gas ad alta temperatura
- Caldaie industriali
- Sistemi di recupero energetico
Configurazione di fornitura consigliata per HRSG
Per i produttori di HRSG, possiamo realizzare tubi alettati dentellati secondo i requisiti specifici di progetto, tra cui:
Tubo base: ASTM A312 TP304H
Tipo di aletta: Aletta elicoidale dentellata
Fissaggio aletta: Saldatura ad alta frequenza
Materiale aletta: Acciaio inossidabile / lega specificata da progetto
Lunghezza del tubo: Specificato dal cliente
Passo aletta: Specificato dal cliente
Altezza aletta: Specificato dal cliente
Spessore aletta: Specificato dal cliente
Ispezione: Conforme a requisiti ASTM, ASME e dell'acquirente
Documentazione: Certificato di collaudo dei materiali, rapporto di controllo dimensionale e registrazioni dei controlli non distruttivi/prove applicabili
Le dimensioni finali del tubo e delle alette devono sempre essere definite in base al progetto termico dell'HRSG, al progetto meccanico e alle specifiche di progetto applicabili, piuttosto che selezionare le dimensioni unicamente da una tabella di misure standard.
Garanzia di qualità
Per le applicazioni HRSG, ogni lotto di produzione può essere fornito con la documentazione di tracciabilità relativa a:
- Numero di colata
- Grado del materiale
- Composizione chimica
- Risultati delle prove meccaniche
- Dimensioni del tubo
- Dimensioni dell'aletta
- Ispezione della saldatura/ancoraggio dell'aletta
- Risultati CND ove specificati
- Risultati della prova idrostatica ove specificata
- Controllo visivo
- Rapporti di collaudo finale
- Certificato di collaudo dei materiali (MTC)
Questa tracciabilità consente ai costruttori di HRSG di integrare facilmente i tubi nei propri sistemi di controllo qualità e di documentazione delle apparecchiature a pressione.
