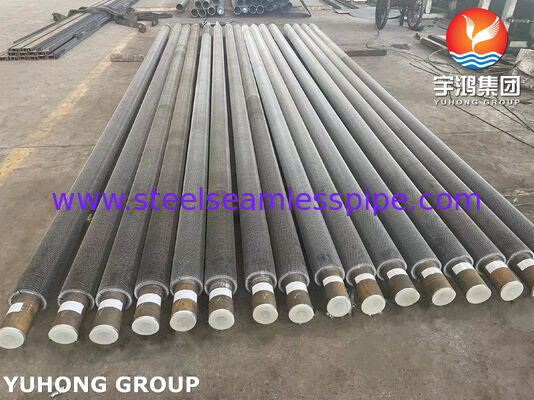

Tubi alettati seghettati ASTM A335 P9 per sistemi di recupero del calore di scarto
Panoramica del prodotto
I tubi alettati seghettati ASTM A335 P9 sono tubi per il trasferimento di calore ad alta temperatura progettati per applicazioni gravose insistemi di recupero del calore di scarto, economizzatori di caldaia, HRSG, forni a combustione e apparecchiature industriali per il recupero del calore. Il tubo utilizza acciaio legato ASTM A335 P9, un materiale cromo-molibdeno sviluppato per l'uso a temperature elevate, mentre la geometria dell'aletta seghettata aumenta significativamente la superficie esterna di trasferimento del calore.
Nelle applicazioni di recupero del calore di scarto, il gas di scarico o fumi caldi passa sulla superficie del tubo alettato mentre acqua, vapore, fluido termico o un altro mezzo di processo scorre all'interno del tubo. L'aumentata area delle alette consente di recuperare più calore all'interno di un pacchetto di scambiatori di calore relativamente compatto.
Il design seghettato incorpora interruzioni regolarmente distanziate nella striscia dell'aletta. Rispetto a un'aletta solida continua, queste aperture possono promuovere la turbolenza dal lato gas e migliorare il contatto tra il gas caldo e la superficie dell'aletta. Ciò rende i tubi alettati seghettati particolarmente adatti dovesono richieste alte prestazioni di trasferimento del calore, apparecchiature compatte e resistenza all'uso a temperature elevate.
Perché utilizzare tubi alettati seghettati ASTM A335 P9?
ASTM A335 P9 è un acciaio legato cromo-molibdeno contenente circa9% di cromo e 1% di molibdeno. La lega fornisce una combinazione di resistenza a temperature elevate, resistenza all'ossidazione e durata utile nelle apparecchiature di recupero del calore ad alta temperatura.
La costruzione con alette seghettate offre diversi vantaggi pratici:
- Elevata area di trasferimento del calore esterna per il recupero del calore dal lato gas
- Migliore turbolenza del gas rispetto a un tubo liscio
- Adatto per ambienti con gas di scarico e fumi ad alta temperatura
- Buona resistenza meccanica a temperature operative elevate
- Il contenuto di cromo fornisce una migliore resistenza all'ossidazione ad alta temperatura
- Design compatto dello scambiatore di calore con un elevato rapporto superficie/volume
- Adatto per economizzatori e altre sezioni di recupero del calore di scarto
- Disponibile in configurazioni personalizzate di tubo, aletta e lunghezza
Applicazioni tipiche
I tubi alettati seghettati ASTM A335 P9 sono comunemente considerati per:
1. Sistemi di recupero del calore di scarto
Vengono utilizzati per recuperare energia termica dai gas di scarico caldi generati da turbine a gas, forni industriali, apparecchiature di processo, motori e altri sistemi ad alta temperatura.
2. Economizzatori di caldaia
I tubi alettati seghettati possono essere utilizzati nelle sezioni economizzatore per trasferire calore dai fumi all'acqua di alimentazione della caldaia, riducendo la quantità di combustibile necessaria per produrre vapore.
3. Sistemi HRSG
Nei generatori di vapore a recupero di calore, i tubi alettati vengono utilizzati nelle sezioni di trasferimento del calore esposte ai gas di scarico della turbina. Il P9 è particolarmente rilevante dove è richiesta una costruzione in acciaio legato per alte temperature.
4. Forni a combustione e forni di processo
Il calore di scarto dai gas di combustione può essere recuperato attraverso sezioni di trasferimento del calore a tubi alettati, migliorando l'efficienza termica complessiva.
5. Recupero del calore in raffinerie e petrolchimico
Le raffinerie e gli impianti petrolchimici generano grandi quantità di gas di processo e di combustione ad alta temperatura. I tubi alettati seghettati possono essere incorporati nelle apparecchiature di recupero del calore per recuperare questa energia altrimenti sprecata.
6. Scambiatori di calore industriali
Possono anche essere applicati a scambiatori di calore gas-liquido o gas-vapore personalizzati dove il coefficiente di trasferimento del calore dal lato gas è relativamente basso e è necessaria un'area superficiale aggiuntiva.
Costruzione tipica
Un tubo alettato seghettato generalmente consiste in:
Tubo base ASTM A335 P9 + striscia di alette seghettate saldata in continuo o fissata meccanicamente
Il tubo base trasporta il fluido interno, mentre le alette esterne forniscono superficie di trasferimento del calore aggiuntiva.
I parametri di progettazione tipici includono:
| Parametro |
Intervallo comune / Opzione |
| Materiale del tubo base |
ASTM A335 P9 |
| Diametro esterno del tubo |
Circa 25,4-63,5 mm |
| Spessore della parete del tubo |
Circa 2,5-8,0 mm |
| Altezza dell'aletta |
Circa 10-25 mm |
| Spessore dell'aletta |
Circa 0,8-2,5 mm |
| Densità delle alette |
Circa 2-6 alette/pollice |
| Lunghezza del tubo |
Comunemente 3-12 m |
| Tipo di aletta |
Seghettato / segmentato |
| Fissaggio delle alette |
Saldato ad alta frequenza o altra costruzione specificata |
| Superficie |
Nuda, sabbiata, rivestita o finitura specificata |
Queste dimensioni sonointervalli di ingegneria tipici piuttosto che requisiti dimensionali ASTM A335. Il diametro finale del tubo, lo spessore della parete, l'altezza dell'aletta, lo spessore dell'aletta, la densità delle alette e la lunghezza devono essere selezionati in base al calcolo del trasferimento di calore, alla progettazione della pressione, alla temperatura, alla velocità del gas, alle caratteristiche di incrostazione e ai disegni delle apparecchiature del cliente.
Composizione chimica ASTM A335 P9
ASTM A335 P9 è un grado di acciaio legato ferritico basato su una composizione cromo-molibdeno. I requisiti chimici tipici includono:
| Elemento |
Requisito tipico ASTM A335 P9, % |
| Carbonio (C) |
0,15 max. |
| Manganese (Mn) |
0,30-0,60 |
| Fosforo (P) |
0,025 max. |
| Zolfo (S) |
0,025 max. |
|
Silicio (Si)
|
0,5 max |
| Cromo (Cr) |
1,9-2,6 |
| Molibdeno (Mo) |
0,87-1,13 |
La composizione chimica esatta deve sempre essere verificata rispetto allaedizione applicabile corrente di ASTM A335/A335M e alla specifica del materiale dell'acquirente.
Proprietà meccaniche
I requisiti meccanici tipici ASTM A335 P9 includono:
| Proprietà |
Requisito ASTM A335 P9 |
| Resistenza alla trazione |
415 MPa min. |
| Resistenza allo snervamento |
205 MPa min. |
| Allungamento |
30% min. longitudinale* |
| Durezza |
Secondo i requisiti ASTM A335 applicabili |
*I requisiti di allungamento applicabili possono variare con l'orientamento del provino e le dimensioni del tubo. Il MTC finale deve essere verificato rispetto alla specifica applicabile e all'ordine di acquisto.
La combinazione di cromo e molibdeno del P9 contribuisce alle sue prestazioni in condizioni di temperatura elevata, rendendolo una scelta di materiale pratica per selezionate applicazioni di recupero del calore ad alta temperatura.
Processo di produzione
Il processo di produzione può essere controllato secondo i requisiti tecnici del cliente:
- Preparazione del tubo P9 — vengono selezionati tubi in acciaio legato senza saldatura ASTM A335 P9 secondo il diametro esterno e lo spessore della parete richiesti.
- Preparazione della superficie — la superficie del tubo viene pulita per garantire un fissaggio affidabile delle alette.
- Preparazione della striscia di alette — la striscia di alette in acciaio viene formata e seghettata secondo la geometria specificata.
- Fissaggio delle alette — l'aletta viene saldata o fissata al tubo utilizzando il processo di produzione specificato.

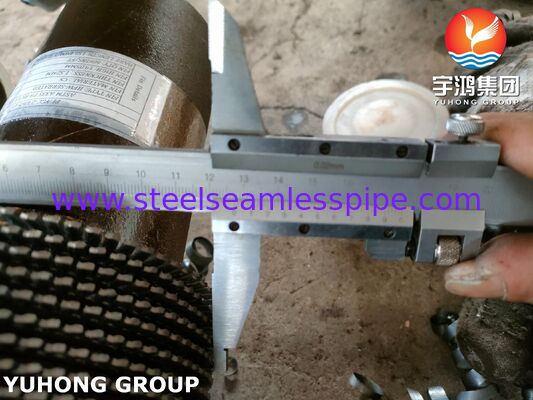

- Controllo dimensionale — vengono ispezionati il diametro del tubo, lo spessore della parete, l'altezza dell'aletta, lo spessore dell'aletta, la spaziatura delle alette e la lunghezza complessiva.
- Ispezione finale — il tubo alettato finito viene ispezionato secondo lo standard del materiale applicabile, la specifica del cliente e i requisiti di acquisto.

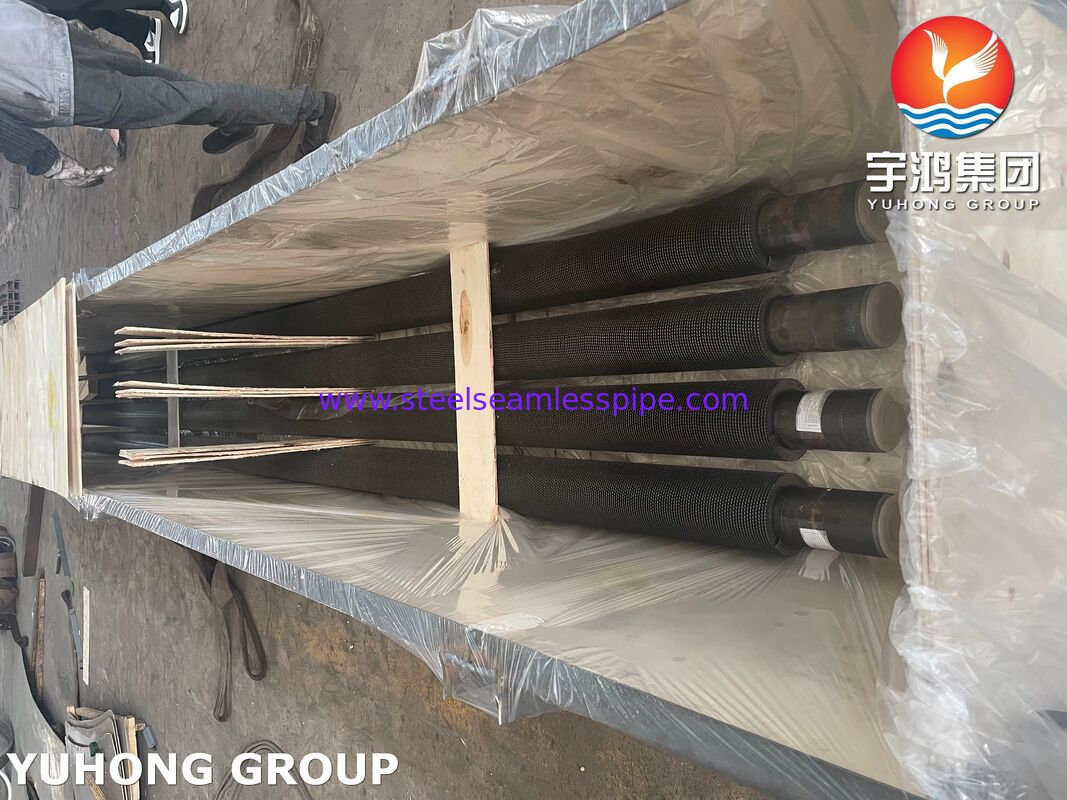

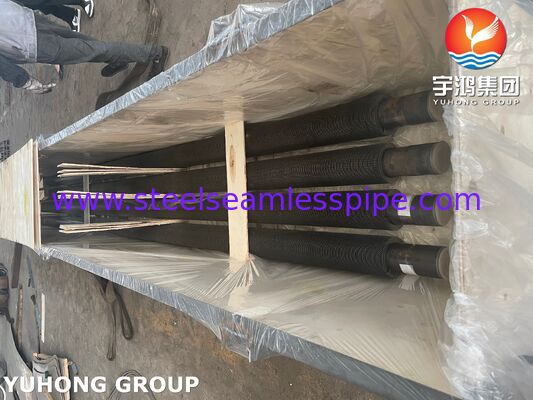

- Marcatura e imballaggio — i tubi vengono identificati e protetti per il trasporto e l'installazione.
Test e ispezione
Il controllo qualità per i tubi alettati seghettati ASTM A335 P9 può includere le seguenti ispezioni e test:
Ispezione del tubo base
- Analisi della composizione chimica
- Test di trazione
- Test di resistenza allo snervamento
- Test di allungamento
- Test di durezza
- Test idrostatico o elettrico non distruttivo come richiesto da ASTM A335
- Ispezione dimensionale
- Esame visivo
Ispezione del tubo alettato
- Ispezione della lunghezza totale del tubo
- Ispezione del diametro esterno e dello spessore della parete del tubo

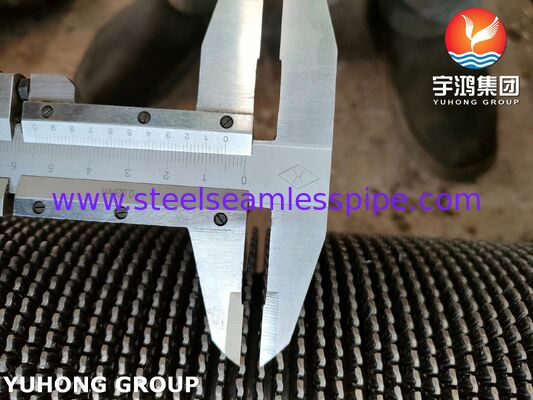

- Misurazione dell'altezza dell'aletta
- Misurazione dello spessore dell'aletta
- Misurazione del passo/densità delle alette
- Ispezione della rettilineità delle alette
- Ispezione del fissaggio aletta-tubo
- Ispezione visiva della continuità della saldatura
- Esame di integrità della saldatura o NDT quando specificato
- Campionamento casuale o ispezione al 100% secondo la specifica di acquisto
Per apparecchiature critiche di recupero del calore di scarto, possono essere organizzati requisiti di ispezione aggiuntivi cometest ultrasonici, test radiografici, identificazione positiva del materiale o ispezione di terze partiquando richiesto dalla specifica del progetto.
Vantaggi di trasferimento del calore
Il motivo principale per l'uso di alette seghettate è aumentare l'area di trasferimento del calore esposta al flusso di gas.
Un tubo liscio ha un'area superficiale esterna relativamente piccola. L'aggiunta di alette aumenta sostanzialmente l'area disponibile senza richiedere un aumento proporzionale del volume dell'apparecchiatura. La configurazione seghettata crea anche interruzioni nella superficie dell'aletta, che possono disturbare lo strato limite del gas e promuovere la miscelazione.
Ciò può essere particolarmente vantaggioso nel recupero del calore di scarto perché il trasferimento di calore dal lato gas è spesso una limitazione importante negli scambiatori di calore gas-liquido e gas-vapore.
Le prestazioni effettive dipendono da:
- Temperatura del gas
- Portata del gas
- Composizione del gas
- Velocità del gas
- Temperatura e flusso del fluido interno
- Efficienza delle alette
- Spaziatura delle alette
- Altezza dell'aletta
- Diametro del tubo
- Carico di incrostazione e cenere
- Limitazioni di caduta di pressione
- Configurazione dello scambiatore di calore
Pertanto, la geometria delle alette dovrebbe essere selezionata sulla base di un progetto termico e meccanico completo piuttosto che basandosi solo sulle dimensioni delle alette.
Vantaggi per il recupero del calore di scarto
I tubi alettati seghettati ASTM A335 P9 possono offrire una combinazione efficace di resistenza del materiale e superficie di trasferimento del calore migliorata per applicazioni ad alta temperatura.
I principali vantaggi includono:
Elevata superficie di trasferimento del calore: Le alette seghettate aumentano notevolmente la superficie esterna disponibile per il trasferimento di calore dal lato gas.
Capacità ad alta temperatura: L'acciaio legato cromo-molibdeno P9 è destinato all'uso a temperature elevate.
Compattezza migliorata dell'apparecchiatura: È possibile installare più superficie di trasferimento del calore all'interno di un dato ingombro dell'apparecchiatura.
Adatto per ambienti industriali gravosi: La composizione della lega fornisce una utile resistenza all'ossidazione ad alta temperatura rispetto all'acciaio al carbonio ordinario.
Flessibilità ingegneristica: Le dimensioni del tubo e la geometria delle alette possono essere personalizzate per soddisfare specifici requisiti di trasferimento del calore e di caduta di pressione.
Industrie raccomandate
I potenziali utenti finali e i produttori di apparecchiature includono:
- Generazione di energia
- Centrali elettriche a ciclo combinato
- Produttori di HRSG
- Produttori di apparecchiature per il recupero del calore di scarto
- Raffinerie
- Impianti petrolchimici
- Impianti di lavorazione chimica
- Industrie siderurgiche e metallurgiche
- Impianti di cemento
- Forni industriali
- Produttori di forni a combustione
- Progetti di recupero del calore di scarico di turbine a gas
Garanzia di qualità
Ogni lotto di produzione può essere fornito con adeguata documentazione di qualità, inclusiCertificati di prova dei materiali (MTC), analisi chimica, risultati dei test meccanici, registri di ispezione dimensionale, registri idrostatici/NDT ove applicabile e certificati di ispezionesecondo la specifica di acquisto concordata.
Per progetti di esportazione e ingegneristici, l'ispezione può anche essere coordinata con agenzie indipendenti di terze parti quando richiesto.
Informazioni per l'ordine
Quando si richiede un preventivo per tubi alettati seghettati ASTM A335 P9, i clienti devono fornire:
- Standard e grado del tubo base
- Diametro esterno del tubo
- Spessore della parete del tubo
- Lunghezza del tubo
- Materiale dell'aletta
- Altezza dell'aletta
- Spessore dell'aletta
- Densità o passo delle alette
- Metodo di fissaggio delle alette
- Quantità richiesta
- Temperatura operativa
- Pressione operativa
- Composizione del gas e condizioni di flusso
- Standard di ispezione applicabile
- Certificazione richiesta
- Disegni di progetto o specifiche tecniche
Possiamo produrre tubi alettati seghettati secondorequisiti ASTM/ASME, disegni del cliente, calcoli di trasferimento del calore e specifiche di progetto.
Conclusione
I tubi alettati seghettati ASTM A335 P9 sono una soluzione specializzata per il trasferimento di calore per il recupero del calore di scarto ad alta temperatura. La loro combinazione di untubo in acciaio legato 9Cr-1Mo e una superficie esterna seghettata allargata li rende particolarmente adatti per economizzatori, HRSG, recupero del calore di forni a combustione, forni industriali e altre apparecchiature di trasferimento del calore dal lato gas ad alta temperatura.
Per progetti in cui sono importanti l'efficienza termica, le prestazioni del materiale ad alta temperatura, la costruzione compatta e un fissaggio affidabile delle alette, i tubi alettati seghettati P9 possono fornire una solida base per sistemi di recupero del calore di scarto ingegnerizzati.
