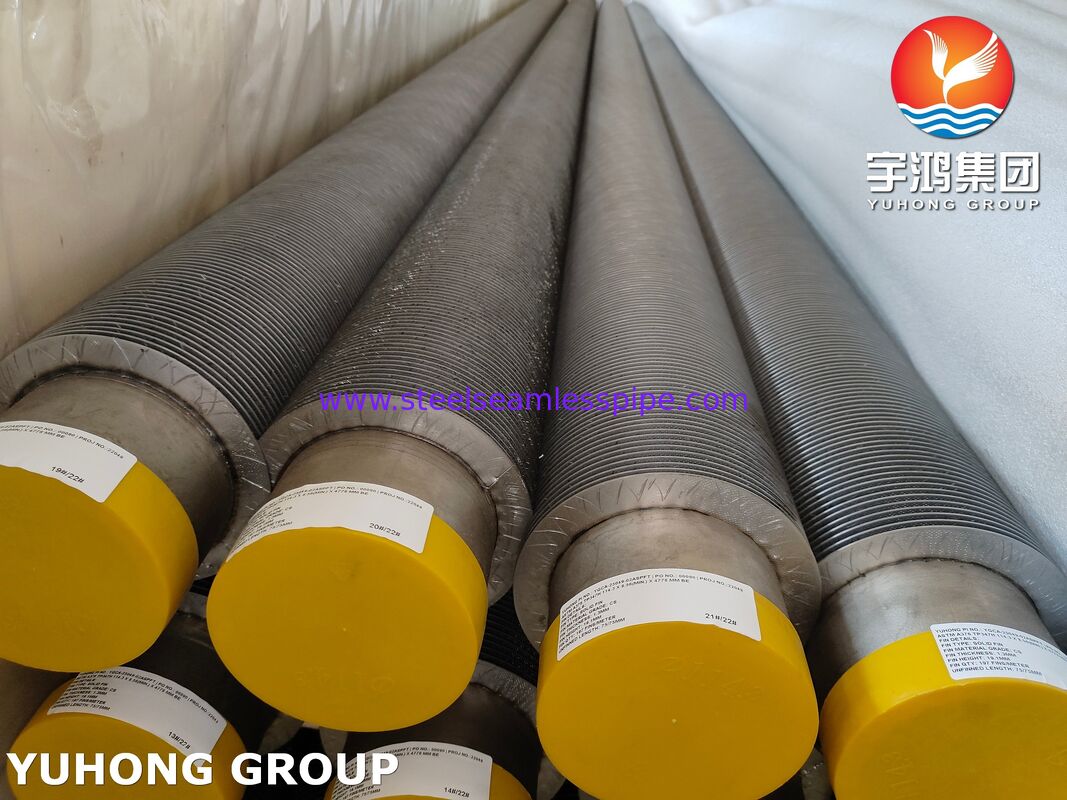

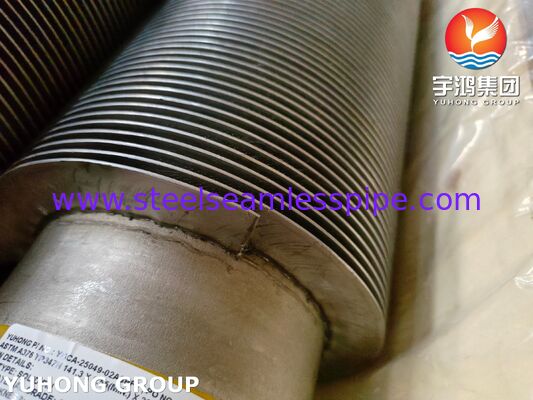

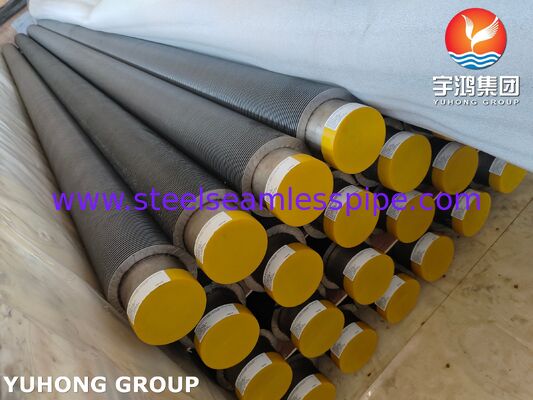

Tubi alettati saldati ad alta frequenza per centrali elettriche – TP347H
Panoramica del prodotto
I nostri tubi alettati saldati ad alta frequenza per centrali elettriche sono componenti di scambio termico ingegnerizzati progettati per caldaie ad alta temperatura, recupero di calore, surriscaldatori, riscaldatori, economizzatori e altre applicazioni di energia termica. Prodotti con materiale del tubo in acciaio inossidabile austenitico TP347H, questi tubi alettati combinano l'eccellente resistenza alle alte temperature e la resistenza alla corrosione dell'acciaio inossidabile stabilizzato con la superficie di scambio termico migliorata fornita dalle alette saldate in continuo.
Il TP347H è un acciaio inossidabile austenitico stabilizzato al niobio sviluppato per l'uso ad elevate temperature. La sua composizione stabilizzata aiuta a ridurre il rischio di corrosione intergranulare associata alla sensibilizzazione, mentre il suo elevato contenuto di cromo e nichel fornisce una buona resistenza all'ossidazione e agli ambienti corrosivi. Il TP347H è particolarmente adatto quando i tubi sono esposti a temperature elevate per periodi prolungati.
Nelle apparecchiature di scambio termico delle centrali elettriche, la costruzione alettata aumenta sostanzialmente l'area di scambio termico esterna rispetto a un tubo liscio dello stesso diametro. Ciò consente ai progettisti di apparecchiature di ottenere la potenza termica richiesta con una superficie di riscaldamento più compatta, mentre il processo di saldatura ad alta frequenza fornisce una connessione continua e meccanicamente robusta tra l'aletta e il tubo.
Nota tecnica: Il TP347H è comunemente specificato secondo ASTM A213 per tubi senza saldatura per caldaie/surriscaldatori/scambiatori di calore e ASTM A249 per tubi saldati in acciaio austenitico per caldaie, surriscaldatori, scambiatori di calore e condensatori. Lo standard esatto del tubo, il materiale dell'aletta, le dimensioni e i requisiti di saldatura devono essere confermati rispetto alle specifiche del progetto del cliente.
Vantaggi chiave
- Prestazioni ad alta temperatura: Il TP347H è progettato per servizi gravosi ad elevate temperature e offre una buona resistenza allo scorrimento e all'ossidazione.
- Eccellente resistenza alla corrosione: L'acciaio inossidabile austenitico al cromo-nichel fornisce una forte resistenza a molti ambienti corrosivi ad alta temperatura.
- Stabilizzazione al niobio: La composizione stabilizzata aiuta a migliorare la resistenza alla sensibilizzazione durante l'esposizione prolungata a temperature elevate.
- Elevata efficienza di scambio termico: Le alette forniscono un'area superficiale esterna sostanzialmente maggiore rispetto ai tubi lisci.
- Attacco continuo aletta-tubo: La saldatura ad alta frequenza produce un legame costante lungo la lunghezza del tubo.
- Adatto per scambiatori di calore compatti: L'aumento dell'area superficiale può ridurre l'impronta della superficie di scambio termico richiesta.
- Buona integrità meccanica: Una saldatura delle alette correttamente controllata minimizza gli spazi tra l'aletta e il tubo che altrimenti potrebbero aumentare la resistenza termica.
- Idoneità alla generazione di energia: Adatto per caldaie, surriscaldatori, riscaldatori, apparecchiature di recupero del calore di scarto e altri sistemi di scambio termico ad alta temperatura.
Applicazioni tipiche nelle centrali elettriche
I tubi alettati saldati ad alta frequenza TP347H possono essere forniti per una varietà di applicazioni di scambio termico nella generazione di energia, tra cui:
1. Surriscaldatori
Le sezioni del surriscaldatore operano a temperature elevate e richiedono tubazioni con buona resistenza all'ossidazione, resistenza allo scorrimento e stabilità dimensionale a lungo termine. Il TP347H è adatto per selezionate applicazioni di surriscaldatori ad alta temperatura.
2. Riscaldatori
I tubi del riscaldatore sono soggetti a esposizione ripetuta a vapore ad alta temperatura e ambienti di gas di combustione. La combinazione della capacità del TP347H ad alta temperatura e dell'aumentata area superficiale alettata può fornire una soluzione efficace per il recupero di calore e il controllo della temperatura del vapore.
3. Economizzatori
I tubi alettati possono aumentare l'area di scambio termico sul lato gas di un economizzatore, aiutando a recuperare calore sensibile dai gas di scarico e a migliorare l'efficienza complessiva della caldaia. La scelta del materiale dovrebbe basarsi sulla temperatura effettiva del gas, sulle condizioni di corrosione, sulle considerazioni sul punto di rugiada e sui requisiti di progettazione.
4. Sistemi di recupero del calore di scarto
I tubi alettati saldati ad alta frequenza possono essere utilizzati in caldaie a recupero di calore e apparecchiature di recupero termico dove sono richieste elevata efficienza di scambio termico lato gas e un attacco affidabile tubo-aletta.
5. Sezioni di recupero del calore della caldaia
La tecnologia è applicabile a sezioni selezionate di recupero del calore dove è richiesta una maggiore area di scambio termico senza aumentare proporzionalmente le dimensioni complessive dell'apparecchiatura.
Processo di produzione
I nostri tubi alettati saldati ad alta frequenza sono prodotti utilizzando preparazione del tubo controllata, formatura dell'aletta, saldatura ad alta frequenza, controllo dimensionale e ispezione finale.
La sequenza di produzione tipica include:
- Preparazione del tubo – Il tubo TP347H viene ispezionato per accuratezza dimensionale e condizioni superficiali.
- Preparazione della striscia dell'aletta – Il materiale dell'aletta viene selezionato in base alla temperatura, alla corrosione, all'espansione termica e ai requisiti del progetto.
- Formatura dell'aletta – La striscia viene sagomata secondo la geometria dell'aletta specificata.
- Saldatura ad alta frequenza – L'energia elettrica ad alta frequenza genera calore localizzato all'interfaccia aletta-tubo, consentendo all'aletta di essere saldata continuamente al tubo.
- Monitoraggio della saldatura – I parametri di saldatura come frequenza, potenza, velocità di linea e condizioni di contatto vengono controllati per mantenere un attacco costante.
- Dimensionamento aletta e tubo – Il tubo finito viene controllato per passo dell'aletta, altezza, allineamento, rettilineità e dimensioni complessive.
- Ispezione e test finali – Il prodotto finito viene sottoposto a esami dimensionali, visivi, sui materiali, sull'integrità della saldatura e non distruttivi applicabili secondo le specifiche di acquisto.
Il processo di saldatura ad alta frequenza è particolarmente prezioso per i tubi alettati perché una connessione continua aletta-tubo può fornire una migliore conduttività termica rispetto alle alette fissate meccanicamente dove può svilupparsi uno spazio d'aria tra l'aletta e il tubo.
Dimensioni comuni di tubi e alette
Le dimensioni possono essere personalizzate in base ai requisiti di progettazione dello scambiatore di calore. Gli intervalli tipici per i tubi alettati saldati ad alta frequenza includono:
| Parametro |
Intervallo tipico |
| Diametro esterno del tubo |
12,7–63,5 mm |
| Spessore della parete del tubo |
1,5–6,0 mm |
| Lunghezza totale del tubo |
Fino a circa 18 m, soggetto a requisiti di attrezzatura e trasporto |
| Altezza dell'aletta |
6–25 mm |
| Spessore dell'aletta |
0,8–2,5 mm |
| Passo dell'aletta |
Circa 2,0–10,0 mm |
| Rapporto di alettatura |
Circa 2–10 volte l'area esterna del tubo nudo |
| Configurazione dell'aletta |
Profili solidi, seghettati o altri profili ingegnerizzati |
| Materiale dell'aletta |
Acciaio inossidabile, acciaio al carbonio, acciaio basso legato o altre leghe specificate |
Questi sono intervalli di ingegneria tipici piuttosto che requisiti ASTM universali. Le dimensioni finali dovrebbero essere stabilite in base al calcolo dello scambio termico, alla caduta di pressione ammissibile, alla velocità del gas, alla temperatura operativa, all'espansione termica, alla disposizione del tubo-piastra e ai disegni del cliente.
Per i progetti di centrali elettriche, le dimensioni dei tubi comunemente fornite possono includere circa 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm e 63,5 mm di diametro esterno, a seconda dei requisiti del progetto.
Composizione chimica del TP347H
Il TP347H è un acciaio inossidabile austenitico stabilizzato. I limiti tipici della composizione ASTM includono:
| Elemento |
Requisito TP347H, % |
| Carbonio (C) |
0,04–0,10 |
| Manganese (Mn) |
2,00 max. |
| Silicio (Si) |
1,00 max. |
| Fosforo (P) |
0,045 max. |
| Zolfo (S) |
0,030 max. |
| Cromo (Cr) |
17,0–19,0 |
| Nichel (Ni) |
9,0–13,0 |
| Molibdeno (Mo) |
Non specificato |
| Niobio (Nb) |
8 × C minimo a 1,10 max. |
| Ferro (Fe) |
Bilancio |
La composizione del TP347H mostrata sopra segue i requisiti ASTM comunemente pubblicati per i tubi TP347H.
L'aggiunta di niobio è una caratteristica importante del TP347H. Il niobio stabilizza il carbonio e aiuta a ridurre la sensibilizzazione correlata ai carburi di cromo durante l'esposizione ad alta temperatura. Ciò rende il TP347H attraente per applicazioni di caldaie e recupero di calore ad alta temperatura.
Proprietà meccaniche del TP347H
I requisiti meccanici tipici minimi a temperatura ambiente per i tubi TP347H includono:
| Proprietà |
Requisito |
| Resistenza alla trazione |
515 MPa min. |
| Resistenza allo snervamento |
205 MPa min. |
| Allungamento in 50 mm |
35% min. |
| Durezza |
192 HBW / 200 HV max.; 90 HRB max. |
Questi valori corrispondono ai requisiti comunemente specificati per i tubi TP347H.
Le proprietà meccaniche effettive del tubo alettato finito dipendono dalla condizione di produzione del tubo, dal trattamento termico, dalla lavorazione a freddo, dal processo di saldatura, dalle dimensioni e dallo standard di prodotto applicabile.
Qualità della saldatura ad alta frequenza delle alette
La qualità della saldatura aletta-tubo è fondamentale per le prestazioni di una superficie di scambio termico alettata. I nostri controlli di produzione si concentrano su:
- Attacco continuo dell'aletta
- Saldatura uniforme lungo la lunghezza del tubo
- Penetrazione della saldatura controllata
- Passo dell'aletta costante
- Altezza e spessore corretti dell'aletta
- Bassa discontinuità della saldatura
- Corretto allineamento tubo-aletta
- Apporto termico controllato
- Distorsione termica minima
- Adeguata resistenza meccanica dell'attacco
Per servizi ad alta temperatura nelle centrali elettriche, il materiale dell'aletta e i parametri di saldatura devono essere selezionati considerando la differenza di espansione termica tra il tubo e l'aletta.
Ispezione e test
A seconda delle specifiche di acquisto, dell'applicazione e dello standard del tubo applicabile, l'ispezione può includere:
Analisi chimica
L'identificazione positiva del materiale o l'analisi chimica di laboratorio possono essere eseguite per verificare la composizione della lega TP347H. La PMI è particolarmente utile per confermare i gradi di acciaio inossidabile contenenti cromo, nichel e niobio.
Prove di trazione
Le prove di trazione verificano la resistenza alla trazione ultima, la resistenza allo snervamento e l'allungamento. I requisiti ASTM per i tubi TP347H stabiliscono le proprietà meccaniche minime a temperatura ambiente.
Prove di durezza
Possono essere eseguite prove di durezza Rockwell, Brinell o Vickers secondo la specifica applicabile.
Prova idrostatica
La prova di pressione idrostatica può essere applicata al tubo in conformità con la specifica del tubo applicabile e i requisiti del cliente.
Correnti parassite / Test elettrici non distruttivi
I test elettrici non distruttivi possono essere utilizzati per rilevare discontinuità che potrebbero influire sull'integrità del tubo. L'ASTM A213, ad esempio, richiede che ogni tubo sia sottoposto a un test elettrico non distruttivo o a un test idrostatico.
Prova di appiattimento
La prova di appiattimento valuta la duttilità del tubo e la resistenza alla deformazione ed è parte dei requisiti di test standard per i tubi austenitici applicabili.
Prova di svasatura
Ove richiesto dalla specifica del tubo applicabile, una prova di svasatura valuta la capacità del tubo di resistere a un'espansione controllata senza crepe.

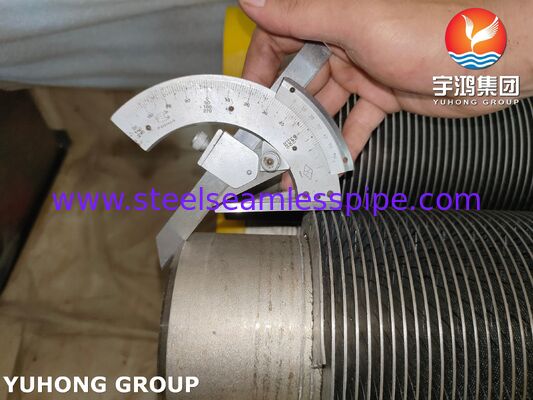

Ispezione visiva e dimensionale
I tubi alettati finiti vengono controllati per:
- Diametro esterno del tubo
- Spessore della parete
- Lunghezza del tubo
- Altezza dell'aletta
- Spessore dell'aletta
- Passo dell'aletta
- Allineamento dell'aletta
- Rettilineità
- Condizioni superficiali
- Aspetto della saldatura aletta-tubo
Test di integrità della saldatura dell'aletta
A seconda delle specifiche del progetto, la qualità della saldatura aletta-tubo può essere valutata tramite esame visivo, ispezione dimensionale, campionamento distruttivo, esame metallografico o test di resistenza del legame meccanico.
Ulteriori metodi NDT possono essere forniti quando richiesto dall'acquirente o dalle specifiche ingegneristiche.
Standard applicabili
La combinazione esatta degli standard deve essere confermata prima dell'acquisto. Gli standard comuni pertinenti ai tubi TP347H includono:
- ASTM A213/A213M – Tubi senza saldatura in acciaio legato ferritico e austenitico per caldaie, surriscaldatori e scambiatori di calore.
- ASTM A249/A249M – Tubi saldati in acciaio austenitico per caldaie, surriscaldatori, scambiatori di calore e condensatori.
- ASME SA213 – Specifica ASME equivalente comunemente utilizzata per tubi per caldaie, surriscaldatori e scambiatori di calore.
- ASME SA249 – Specifica ASME per tubi saldati in acciaio austenitico per caldaie, surriscaldatori, scambiatori di calore e condensatori.
L'ASTM conferma che l'A213 copre i tubi senza saldatura in acciaio legato ferritico e austenitico per caldaie, surriscaldatori e scambiatori di calore, mentre l'A249 copre i tubi saldati in acciaio austenitico e identifica specificamente il TP347H come grado per alte temperature.
Perché scegliere i tubi alettati TP347H per la generazione di energia?
Le apparecchiature di scambio termico delle centrali elettriche devono funzionare in modo affidabile in condizioni di alte temperature, cicli termici, ossidazione, corrosione, vibrazioni e lunghi periodi di funzionamento. Il TP347H offre una combinazione di resistenza alla corrosione dell'acciaio inossidabile austenitico, resistenza alle alte temperature e stabilizzazione al niobio.
Se combinato con alette saldate ad alta frequenza, il tubo fornisce una superficie di scambio termico significativamente ampliata mantenendo una connessione continua tra l'aletta e il tubo. Ciò rende la costruzione particolarmente utile quando i progettisti necessitano di elevate prestazioni di scambio termico lato gas all'interno di un involucro di apparecchiatura controllato.
La corretta selezione del materiale rimane essenziale. La temperatura operativa, la pressione del vapore, la chimica dei gas di combustione, le caratteristiche delle ceneri, l'esposizione a zolfo/cloruri, i cicli termici, il materiale dell'aletta e la vita utile dovrebbero essere tutti considerati prima di selezionare il TP347H.
Personalizzazione disponibile
Possiamo produrre tubi alettati saldati ad alta frequenza secondo i disegni del cliente e i requisiti di scambio termico, tra cui:
- Materiale del tubo: TP347H
- Diametro esterno e spessore della parete del tubo
- Materiale dell'aletta
- Altezza dell'aletta
- Spessore dell'aletta
- Passo dell'aletta
- Profilo dell'aletta
- Estremità nude
- Lunghezza del tubo
- Lunghezza di alettatura
- Rapporto di alettatura
- Requisiti di saldatura
- Trattamento superficiale
- Requisiti di ispezione e test
- Requisiti di imballaggio e marcatura
Riepilogo del prodotto
Tubi alettati saldati ad alta frequenza in TP347H sono componenti di scambio termico ad alte prestazioni sviluppati per applicazioni esigenti di generazione di energia e recupero di calore ad alta temperatura. La loro combinazione di proprietà ad alta temperatura del TP347H e costruzione con alette saldate in continuo fornisce una soluzione efficace per aumentare l'area di scambio termico, migliorare l'efficienza termica e ottimizzare le dimensioni dello scambiatore di calore.
Per le centrali elettriche che richiedono superfici di scambio termico affidabili in surriscaldatori, riscaldatori, economizzatori, sistemi di recupero del calore di scarto e altre apparecchiature ad alta temperatura, i tubi alettati saldati ad alta frequenza TP347H possono essere ingegnerizzati per soddisfare specifici requisiti termici, meccanici, dimensionali e di ispezione.
