ASTM A335 P22 Tubi con pinne saldate ad alta frequenza per economizzatori

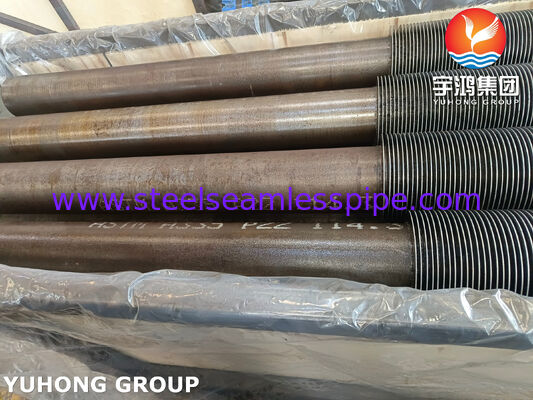

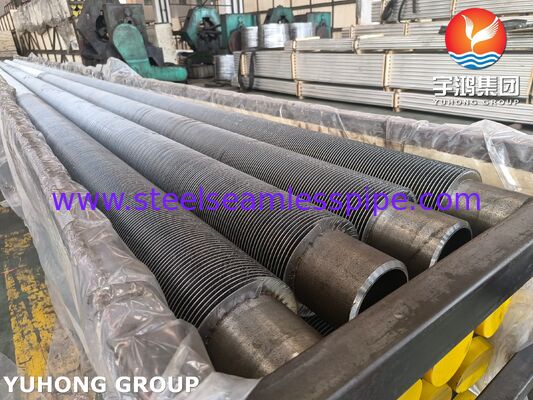

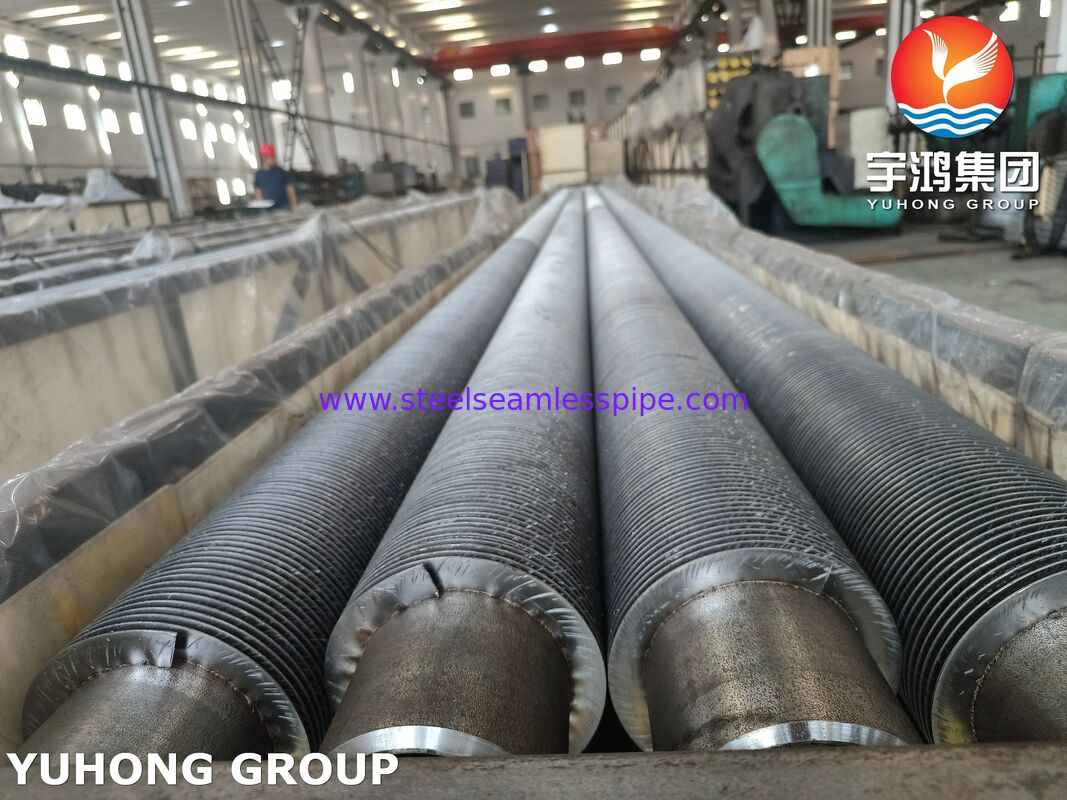

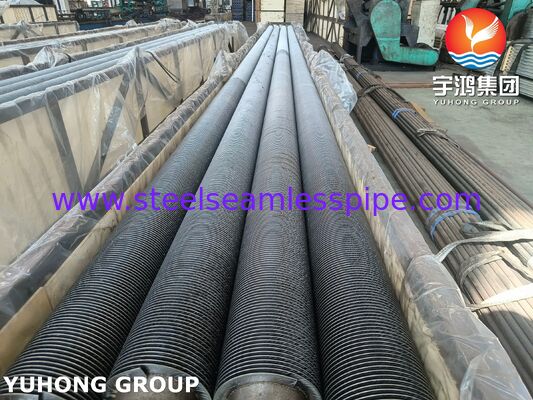

Visualizzazione del prodotto
Tubi a pinne saldati ad alta frequenza ASTM A335 P22sono tubi di trasferimento di calore progettati per gli economizatori ad alta temperatura, le sezioni di recupero del calore delle caldaie, i sistemi HRSG e le apparecchiature di recupero del calore di scarico industriale.tubi di acciaio in lega P22con pinne saldate continuamente,questi tubi forniscono una superficie esterna di trasferimento del calore sostanzialmente maggiore rispetto ai tubi semplici mantenendo al contempo prestazioni meccaniche e termiche affidabili in condizioni di funzionamento difficili.
L'ASTM A335 P22 è un acciaio in lega di cromo-molibdeno contenente circa20,25% cromo e 1% molibdeno. La sua resistenza alle temperature elevate, resistenza all'ossidazione,e la sua resistenza alla degradazione termica lo rendono particolarmente adatto per applicazioni di caldaia e recupero del calore in cui i tubi convenzionali in acciaio al carbonio potrebbero non fornire una capacità di temperatura sufficiente.
Il processo di saldatura ad alta frequenza crea un legame metallurgico continuo tra la striscia di pinna e la superficie del tubo.Questo fornisce un efficiente trasferimento di calore dai gas di combustione caldi al fluido di lavoro all'interno del tubo mantenendo una buona resistenza alle vibrazioni e al ciclo termico ripetuto.
Per le applicazioni economiche, i tubi a pinne P22 HFW sono utilizzati principalmente per recuperare il calore sensibile dai gas di scarico della caldaia e trasferirlo all'acqua di alimentazione o ad un altro fluido di processo.Questo riduce il consumo di carburante, migliora l'efficienza della caldaia e abbassa la temperatura dei gas di combustione scaricati.
Perché utilizzare tubi a pinne P22 HFW negli economizers?
Le prestazioni di trasferimento di calore dell'economizzatore dipendono fortemente dalla superficie disponibile e dalla temperatura del fumo.Un tubo a pinne aumenta l'area esterna di trasferimento del calore senza richiedere un aumento proporzionale della lunghezza del tubo o dell'impronta dell'attrezzatura.
La combinazione diMateriale di tubo ASTM A335 P22 + costruzione delle pinne saldate ad alta frequenzaoffre diversi vantaggi:
- Capacità di funzionamento ad alta temperatura
- Miglioramento della resistenza all'ossidazione e alla degradazione termica
- Alta area di trasferimento di calore esterno
- Trasferimento termico efficiente sul lato del gas
- Forte attaccamento della pinna al tubo
- Buona resistenza al ciclo termico
- Adatti a gas di scarico per caldaie ad alta temperatura
- Progettazione di economizzatori compatti
- Miglioramento dell'efficienza di recupero del calore
- Lunga durata di vita se progettata e utilizzata correttamente
Il P22 è particolarmente utile nelle sezioni di economizer esposte a temperature relativamente elevate dei gas di combustione o a condizioni termiche severe.
Applicazioni tipiche
ASTM A335 P22 tubi a pinne HFW sono utilizzati principalmente in:
1. Economisatori per caldaie
Questo è l'applicazione principale: i tubi a pinne recuperano il calore dai gas di scarico della caldaia e lo usano per riscaldare l'acqua di alimentazione della caldaia prima che l'acqua entri nel sistema di generazione di vapore.
2. apparecchiature di recupero del calore HRSG
I tubi a pinne P22 possono essere utilizzati in selezionate sezioni di recupero di calore ad alta temperatura digeneratori di vapore a recupero di calore (HRSG)quando sono richiesti tubi in acciaio legato ad elevata temperatura.
3. Caldaie per il recupero del calore di scarto
Gli impianti industriali possono utilizzare tubi a pinne P22 HFW per recuperare energia dai flussi di gas di scarico caldi generati da forni, attrezzature di processo, motori, turbine e altri sistemi ad alta temperatura.
4. Caldaie delle centrali elettriche
Sono adatti a sezioni di trasferimento di calore nelle apparecchiature di generazione di energia utili e industriali in cui sono richieste resistenza ad alte temperature e un recupero del calore affidabile.
5. Recupero di calore da processo industriale
Le applicazioni includono raffinerie, impianti petrolchimici, chimici, metallurgici e altri impianti industriali che richiedono il recupero del calore dai gas di scarico caldi.
Costruzione tipica
Un tubo a pinne P22 HFW è generalmente costituito da:
Tubo in acciaio legato P22 → pinna saldata ad alta frequenza → superficie di trasferimento di calore con pinna continua
La pinna è saldata continuamente alla parete esterna del tubo utilizzando un processo di saldatura a resistenza elettrica ad alta frequenza.il collegamento saldato fornisce un percorso di trasferimento di calore forte e continuo tra il tubo e la pinna.
A seconda del design dell'economizer, i clienti possono specificare diverse combinazioni di:
- Diametro esterno del tubo
- Spessore della parete del tubo
- Altezza delle pinne
- Spessore delle pinne
- Peso delle pinne
- Configurazione delle pinne
- Lunghezza delle pinne
- Fini di tubi nudi
- Materiale delle pinne
- Materiale per tubi
- Requisiti per la saldatura da pinna a tubo
Intervallo di dimensioni comuni dei tubi
Le dimensioni finali devono sempre essere stabilite in base alla progettazione termica dell'economizzatore, ai requisiti di pressione, alla velocità del gas, alle condizioni di inquinamento e alle specifiche del progetto applicabili.
Le dimensioni tipiche dei tubi sono:
| Parametro |
Distribuzione comune |
| Dose eccessiva di tubo |
25 ̊76 mm |
| Spessore della parete del tubo |
2.5·8.0 mm |
| Lunghezza delle pinne |
1,00012000 mm |
| Altezza delle pinne |
8 ̊30 mm |
| Spessore delle pinne |
00,8 ∼2,5 mm |
| Peso delle pinne |
2.5·12 mm |
| Fini di tubi nudi |
50 ∼ 300 mm o secondo il disegno |
Diametri di tubi comuni quali:25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm e 63,5 mmIl sistema di controllo della velocità è stato sviluppato in modo da consentire la produzione di un sistema di controllo della velocità in funzione della progettazione del cliente.
Questi valori sono delle gamme di fabbricazione rappresentative piuttosto che requisiti dimensionali fissi ASTM A335.Le dimensioni esatte del tubo e delle pinne devono essere confermate rispetto al disegno tecnico approvato e alle specifiche di acquisto.
ASTM A335 P22 Composizione chimica
ASTM A335 P22 è una lega ferritica di acciaio contenente cromo e molibdeno per il servizio a temperatura elevata.
| Elemento |
Requisito tipico ASTM A335 P22, in peso in % |
| Carbonio (C) |
0.05 ¢0.15 |
| Manganese (Mn) |
0.30-0.60 |
| Fosforo (P) |
≤ 0.025 |
| Sulfuro (S) |
≤ 0.025 |
| Silicio (Si) |
≤ 0.50 |
| Cromo (Cr) |
1.90 ¢2.60 |
| Molibdeno (Mo) |
0.87 ¢1.13 |
Il contenuto di cromo migliora la resistenza all'ossidazione e alla corrosione a temperature elevate, mentre il molibdeno contribuisce alla resistenza alle alte temperature e alla resistenza al sollevamento.
La composizione chimica mostrata sopra deve essere verificata rispetto all'edizione applicabile diASTM A335/A335Me il certificato specifico relativo al materiale fornito con il prodotto.
Proprietà meccaniche di ASTM A335 P22
I requisiti meccanici minimi tipici per ASTM A335 P22 includono:
| Immobili |
Requisito |
| Resistenza alla trazione |
≥ 415 MPa |
| Forza di resa |
≥205 MPa |
| L'allungamento |
≥ 30% |
Le proprietà meccaniche effettive possono superare i valori minimi specificati a seconda delle condizioni di fabbricazione e del trattamento termico.
Per le applicazioni economizzatrici the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
Processo di saldatura ad alta frequenza
La banda di pinna è fissata continuamente al tubo P22 mediante un processo di saldatura ad alta frequenza.
Durante la saldatura, la corrente elettrica ad alta frequenza produce un riscaldamento localizzato all'interfaccia pinna-tubo.
Il processo di fabbricazione comprende normalmente:
- Preparazione del tubo P22
- Pulizia delle superfici
- Preparazione a strisce di pinna
- Avvolgimento di pinne elicoidali
- Riscaldamento ad alta frequenza
- Saldatura a pressione continua
- Controllo delle dimensioni
- Ispezione dei legami da pinna a tubo
- Dirittura finale e finitura
- Ispezione e collaudo
- Marcatura e imballaggio
I corretti parametri di saldatura sono essenziali perché un'eccessiva quantità di calore può influenzare negativamente il materiale del tubo, mentre un'insufficiente quantità di calore può causare un legame insufficiente delle pinne.
Ispezione e collaudo
Il controllo della qualità dovrebbe riguardare sia il controllotubo ASTM A335 P22e lastrutture di pinne saldate ad alta frequenza.
A seconda delle specifiche di acquisto e dell'applicazione, le prove possono includere:
Analisi chimica
Per verificare la composizione della lega P22 è possibile utilizzare l'identificazione positiva del materiale o l'analisi chimica di laboratorio.
Prova di trazione
Le prove di trazione verificano la resistenza alla trazione, la resistenza al rendimento e l'allungamento rispetto alle specifiche del materiale applicabili.
Prova di durezza
È possibile effettuare prove di durezza per verificare la condizione del materiale e la consistenza del trattamento termico.
Prova idrostatica o di pressione
Il tubo può essere sottoposto a prove idrostatiche secondo le specifiche ASTM applicabili, i requisiti del progetto o le specifiche dell'acquirente.
Test di corrente di cratera
L'esame della corrente di eddy può essere utilizzato per rilevare determinate discontinuità superficiali e quasi superficiali nel tubo.
Prova ad ultrasuoni
L'esame ad ultrasuoni può essere specificato per rilevare discontinuità interne o volumetriche nel materiale del tubo o nella regione di saldatura.
Ispezione delle saldature da pinna a tubo
Il collegamento delle pinne saldate deve essere esaminato per la continuità, la qualità dell'incollaggio, il sottotaglio, l'eccessiva irregolarità della saldatura, la separazione e altri difetti.
Ispezione dimensionale
Le dimensioni importanti sono:
- Dose eccessiva di tubo
- Spessore della parete
- Lunghezza delle pinne
- Altezza delle pinne
- Spessore delle pinne
- Peso delle pinne
- Dirittura del tubo
- Lunghezza della parte spoglia
- Lunghezza complessiva
Ispezione visiva
Il tubo finito deve essere esaminato visivamente per verificare danni superficiali, deformazioni delle pinne, saldatura incompleta, crepe, corrosione, eccessiva ossidazione e altri difetti di fabbricazione.
I requisiti di prova devono essere concordati prima della produzione perché il piano di ispezione applicabile dipende dalle specifiche del progetto e dal codice di riferimento del cliente.
Vantaggi dei tubi economizzatori HFW ASTM A335 P22
Alta efficienza di trasferimento del calore
Le pinne saldate aumentano l'area esterna di trasferimento del calore, consentendo all'economizzatore di trasferire più calore all'interno di un impianto relativamente compatto.
Performance a temperatura elevata
L'acciaio al cromo-molibdeno P22 offre prestazioni migliori ad alte temperature rispetto a molti tipi convenzionali di tubi in acciaio al carbonio.
Forte attaccamento delle pinne
La saldatura continua ad alta frequenza crea un collegamento affidabile tra la pinna e il tubo, migliorando l'efficienza del trasferimento di calore e la resistenza alle vibrazioni meccaniche.
Diminuzione dell'impronta delle attrezzature
L'aumento della superficie del tubo a pinne consente ai progettisti di raggiungere il carico di trasferimento di calore richiesto con una banca di tubi più compatta.
Adatto per il ciclismo termico
I tubi con pinne HFW correttamente fabbricati possono resistere a cicli ripetuti di riscaldamento e raffreddamento che si verificano nelle caldaie e nei sistemi di recupero del calore residuo.
P22 Tubi finiti HFW contro tubi semplici
Un tubo semplice fornisce il trasferimento di calore principalmente attraverso la sua superficie esterna del tubo..
L'aggiunta di pinne aumenta la superficie del lato del gas e quindi aiuta a bilanciare la resistenza al trasferimento di calore.
Ciò rende i tubi a pinne HFW particolarmente interessanti per:
Gas di combustione caldo → superficie della pinna → interfaccia pinna/tubo saldata → parete del tubo P22 → acqua di alimentazione
Il risultato è un utilizzo più efficiente della superficie di trasferimento di calore disponibile.
Applicazioni raccomandate per gli economizer
I tubi a pinne ASTM A335 P22 HFW sono particolarmente adatti a:
- Economisatori per caldaie ad alta temperatura
- Macchine per la produzione di caldaie
- Sistemi di caldaie per la produzione di energia
- Sezioni di recupero del calore HRSG
- Caldaie per il recupero del calore di scarico
- Sistemi di recupero del calore delle raffinerie
- Ricupero di calore da processo petrolchimico
- Recupero del calore di scarico del forno
- Scambiatori di calore gas-liquido ad alta temperatura
La selezione finale dei materiali deve tener contotemperatura dei gas di scarico, temperatura dell'acqua di alimentazione, pressione, ambiente di corrosione, tenore di zolfo, caratteristiche di cenere/inquinamento, ciclo termico e durata di costruzione.
Opzioni di produzione e fornitura
I tubi a pinne P22 HFW possono essere forniti in base ai disegni del cliente o alle specifiche tecniche.
- Diametro del tubo e spessore della parete
- Altezza delle pinne
- Peso delle pinne
- Spessore delle pinne
- Disegno delle pinne solide o seghe
- Selezione del materiale delle pinne
- Lunghezze di tubi con o senza pinne
- Configurazione della fine del tubo
- Requisiti di saldatura
- Livello di ispezione
- Requisiti di imballaggio
- Certificazione dei materiali
Ogni lotto di produzione può essere fornito con la documentazione di qualità pertinente, come:Certificati di prova dei materiali (MTC), rapporti di ispezione dimensionale, risultati di prove meccaniche, risultati di analisi chimiche e documenti di prova non distruttivi applicabili.
Assicurazione della qualità
Per le applicazioni critiche di caldaie e di recupero del calore, il controllo della qualità dovrebbe estendersi in tutto il processo di fabbricazione, dalla verifica del tubo P22 in entrata alla saldatura delle pinne e all'ispezione finale.
Si deve prestare particolare attenzione a:
- Corretta identificazione del materiale P22
- Precisione dimensionale del tubo
- Composizione chimica
- Proprietà meccaniche
- Condizione di trattamento termico
- Dimensioni delle pinne
- Saldatura continua delle pinne
- Qualità di legame tra pinna e tubo
- Condizione della superficie
- Diritta
- Tolleranze dimensionali finali
- Tracciabilità e documentazione
Questo approccio contribuisce a garantire che i tubi finiti con pinne soddisfino i requisiti tecnici delle applicazioni più esigenti.
Conclusioni
Tubi a pinne saldati ad alta frequenza ASTM A335 P22Le loro applicazioni principali sono: la trasformazione di acciaio in acciaio legato a temperatura elevata e il trasferimento di calore ad alta efficienza attraverso le pinne.macchine per la produzione di caldaie, dove recuperano il calore dai gas di combustione caldi e lo trasferiscono nell'acqua di alimentazione della caldaia.
Il loro impiego può anche estendersi a:HRSG, caldaie di recupero del calore di scarico, centrali elettriche, raffinerie, impianti petrolchimici e sistemi di recupero del calore di forni industriali.
Per i progetti che richiedono una elevata capacità di trasferimento di calore, dimensioni compatte dell'apparecchiatura e un funzionamento affidabile a temperature elevate,P22 I tubi a pinne HFW sono una soluzione efficace per le superfici di trasferimento di calore.
