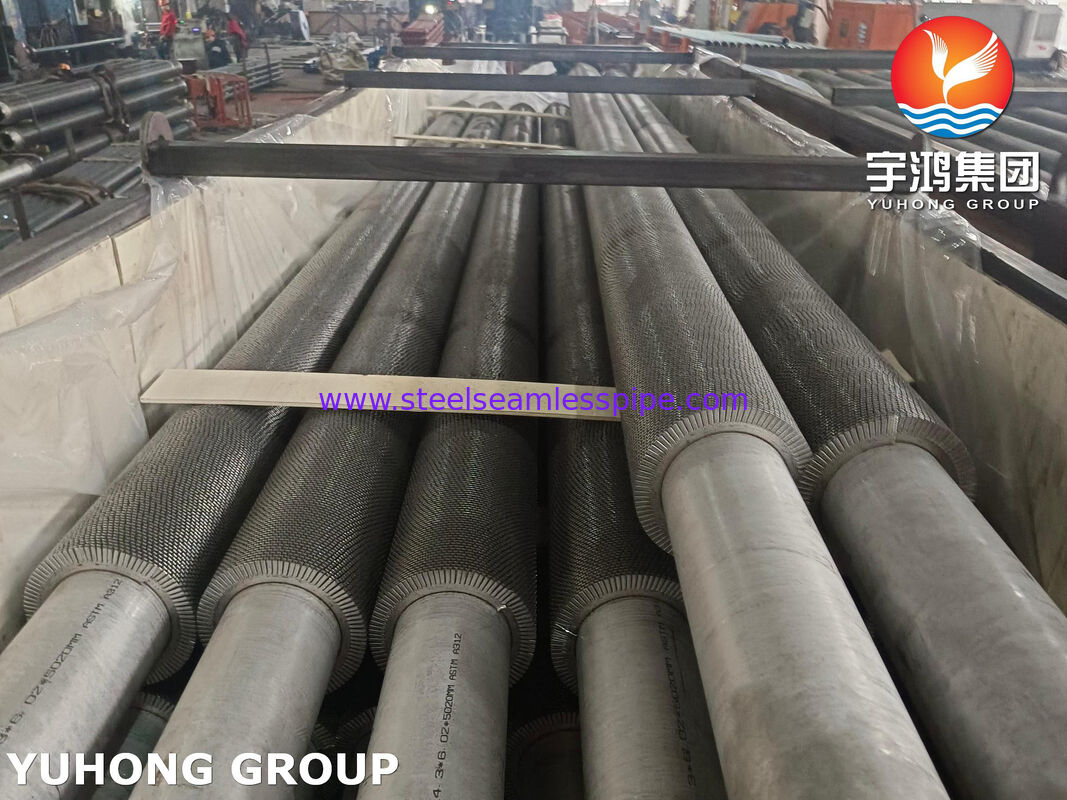

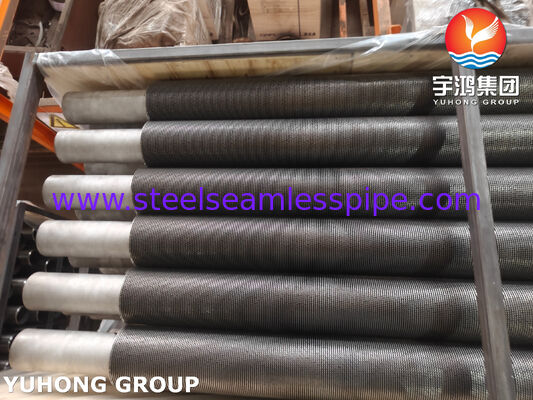

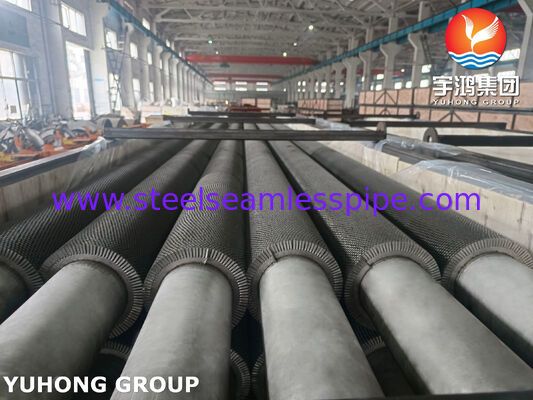

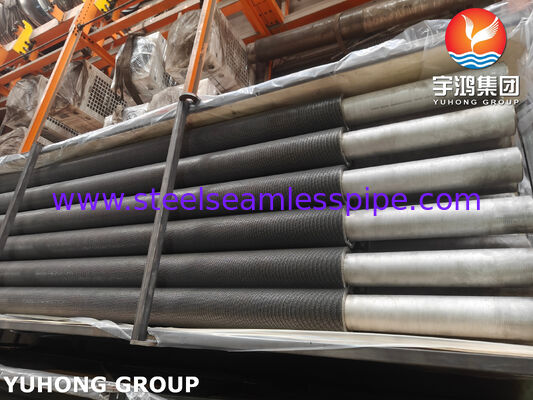

Tubi alettati seghettati ASTM A312 TP304H ad alte prestazioni per la generazione di energia termica

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello:	N / A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Prezzo:	To be discussed
Imballaggi particolari:	CASSA IN LEGNO CON STRUTTURA IN FERRO
Tempi di consegna:	50-120 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	5000 metri/giorno

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (346)

Tubo senza saldatura di acciaio inossidabile (343)

Tubo di acciaio inossidabile del duplex (137)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (171)

Tubo di pinna (745)

scambiatori di calore (35)

tubo dello scambiatore di calore (476)

Fusoli di tubi per scambiatori di calore (54)

Piastra tubiera dello scambiatore di calore (129)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (108)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (220)

Metropolitana di titanio (21)

tubo temprato luminoso (166)

Metropolitana di caldaia (161)

montaggio d'acciaio (876)

Flangia d'acciaio (677)

Altri (412)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Prodotto:	Tubo di pinna	Materiale:	ASTM A312 TP304H
Applicazione:	Sistemi di recupero del calore di scarto	Pacchetto:	CASSA IN LEGNO CON STRUTTURA IN FERRO

Tubi alettati seghettati ASTM A312 TP304H per la generazione di energia termica

Panoramica del prodotto

I nostri tubi alettati saldati seghettati utilizzano tubi base in acciaio inossidabile austenitico ASTM A312 TP304H, ingegnerizzati specificamente per ambienti di generazione di energia termica ad alto stress e alta temperatura. Il grado "H" ad alto contenuto di carbonio fornisce una resistenza superiore allo scorrimento a temperature superiori a 525°C (975°F), rendendolo la scelta definitiva per surriscaldatori, riscaldatori e sistemi di recupero del calore di scarto (HRSG) nelle caldaie industriali.

Utilizzando un profilo alettato seghettato, questo design introduce una turbolenza controllata nel flusso di gas. Questa configurazione interrompe lo strato limite termico in modo molto più efficace delle alette solide, aumentando il coefficiente di scambio termico fino al 15-20% ottimizzando al contempo spazio e peso.

Specifiche tecniche e gamme di dimensioni

Componente	Parametro	Gamma standard (personalizzabile)
Tubo base	Diametro esterno (OD)	15,88 mm – 168,3 mm (0,625" – 6,625")
	Spessore della parete (WT)	1,65 mm – 12,7 mm (0,065" – 0,500")
Alette	Altezza aletta	6,35 mm – 38,1 mm (0,25" – 1,50")
	Spessore aletta	0,8 mm – 3,0 mm (0,030" – 0,120")
	Passo aletta (densità)	40 – 287 alette/metro (1 – 7 FPI)
Assemblaggio	Lunghezza massima	Fino a 25 metri (82 piedi)

Dati di ingegneria dei materiali

1. Composizione chimica (ASTM A312 TP304H)

Il contenuto controllato di carbonio (0,04-0,10%) è fondamentale. Garantisce resistenza alle alte temperature e stabilità strutturale a lungo termine contro la trasformazione di fase.

Carbonio (C): 0,04% – 0,10%
Cromo (Cr): 18,00% – 20,00%
Nichel (Ni): 8,00% – 11,00%
Manganese (Mn): 2,00% max
Silicio (Si): 0,75% max
Fosforo (P): 0,045% max
Zolfo (S): 0,030% max

2. Proprietà meccaniche

Resistenza alla trazione: ≥ 515 MPa (75 ksi)
Resistenza allo snervamento (scarto 0,2%): ≥ 205 MPa (30 ksi)
Allungamento (su 2 pollici): ≥ 35%
Durezza: ≤ 192 HBW / 200 HV

Produzione e test di qualità

Ogni tubo è sottoposto a rigorose procedure di garanzia della qualità per soddisfare i mandati di sicurezza a tolleranza zero degli impianti di energia termica moderni.

Saldatura a resistenza ad alta frequenza (HFRW): Garantisce un legame metallurgico continuo e al 100% tra il tubo base e l'aletta seghettata per eliminare la resistenza termica all'interfaccia.
Test non distruttivi (NDT): Vengono eseguiti test al 100% con correnti indotte e ultrasuoni sui tubi base prima dell'alettatura.
Test idrostatico: Eseguito in conformità con ASTM A999 per garantire l'integrità di contenimento della pressione.
Test di trazione della saldatura: Test meccanico distruttivo del legame aletta-tubo per garantire la rigidità strutturale contro cicli termici e impatti del pulitore di fuliggine.
Verifica della dimensione del grano: Tracciamento ASTM E112 per verificare che la dimensione del grano sia di grado 7 o più grossolana, garantendo prestazioni ottimali a lungo termine di scorrimento ad alta temperatura.

Principali vantaggi applicativi

Flusso di calore massimo: La geometria seghettata crea uno stacco di vortice localizzato, moltiplicando l'efficienza dello scambio termico lato gas.
Resistenza all'incrostazione: La struttura alettata segmentata riduce le zone di accumulo di ceneri rispetto alle alette solide, rendendo la pulizia tramite pulitori di fuliggine altamente efficiente.
Resistenza all'ossidazione: L'elevata chimica cromo-nichel forma una scala ossidica protettiva stabile che resiste alla corrosione dei gas di combustione a temperature elevate.
