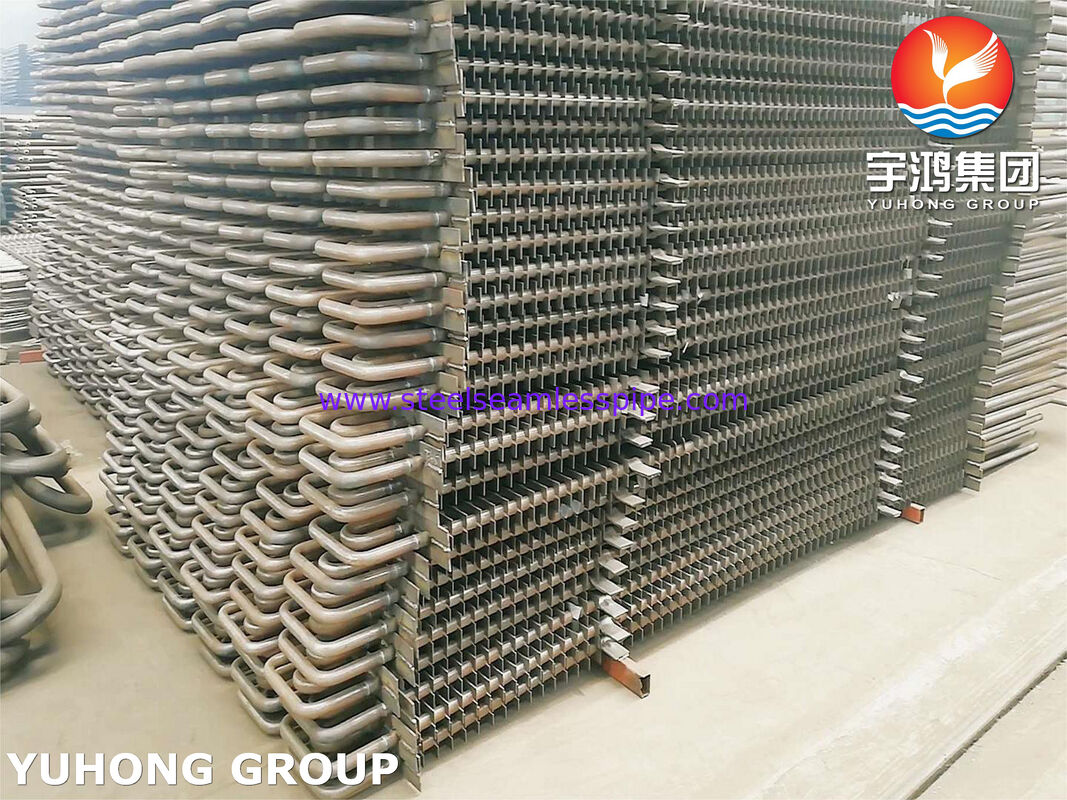

Tubi a doppia pinna H per centrali elettriche ASTM A210 Gr.1

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello:	N / A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Prezzo:	To be discussed
Imballaggi particolari:	CASSA IN LEGNO CON STRUTTURA IN FERRO
Tempi di consegna:	50-120 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	5000 metri/giorno

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (348)

Tubo senza saldatura di acciaio inossidabile (343)

Tubo di acciaio inossidabile del duplex (137)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (171)

Tubo di pinna (745)

scambiatori di calore (36)

tubo dello scambiatore di calore (476)

Fusoli di tubi per scambiatori di calore (54)

Piastra tubiera dello scambiatore di calore (129)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (108)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (222)

Metropolitana di titanio (22)

tubo temprato luminoso (166)

Metropolitana di caldaia (161)

montaggio d'acciaio (876)

Flangia d'acciaio (679)

Altri (412)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Prodotto:

Tubo a doppia pinna H

Materiale:

ASTM A213 Gr.1

Applicazione:

Centrale elettrica

Pacchetto:

CASSA IN LEGNO CON STRUTTURA IN FERRO

Evidenziare:

tubi alettati ASTM A210 Gr.1

tubi a doppia aletta H per centrali elettriche

tubi alettati per centrali elettriche con garanzia

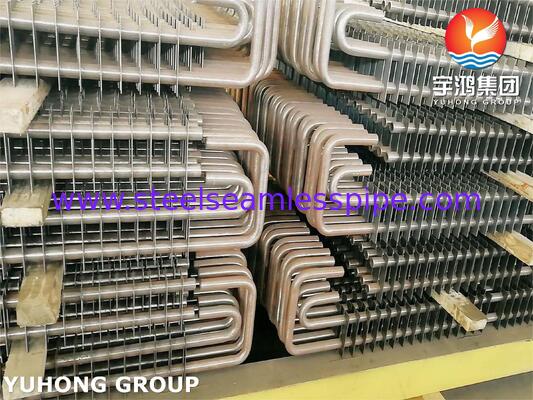

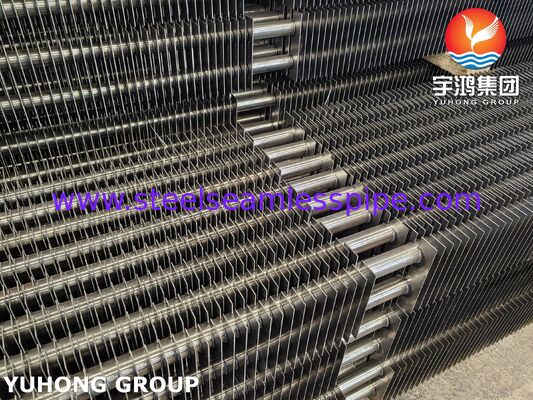

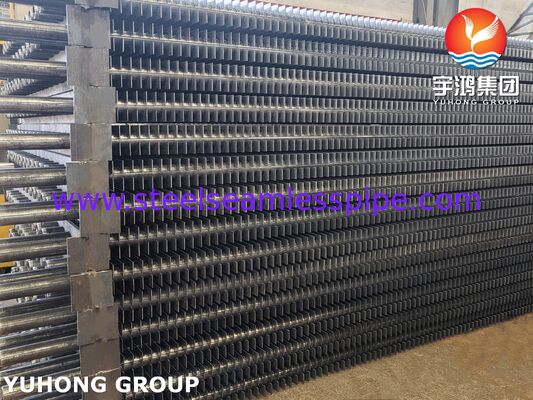

Tubi a Doppia Pinna a H per Centrali Elettriche ASTM A210 Gr.1

I nostri Tubi a Doppia Pinna a H ASTM A210 Grado 1 sono soluzioni di performance termica ingegnerizzate su misura, progettate specificamente per ambienti di caldaia ad alto stress, sistemi di recupero del calore di scarto ed economizzatori di centrali elettriche. Caratterizzati da doppie strutture a pinna a forma di H saldate a resistenza su tubi base in acciaio al carbonio medio senza saldatura, questo design massimizza l'area di scambio termico superficiale riducendo significativamente la resistenza dei gas di combustione e l'accumulo di ceneri.

Principali Vantaggi Prestazionali

Alta Efficienza Termica: La disposizione a doppia pinna a H fornisce il doppio dell'area superficiale dei tubi a pinna longitudinali o elicoidali standard, facilitando una rapida conducibilità termica.
Geometria Anti-Incrostazione e Autopulente: I canali diritti per i gas di combustione creati dalla configurazione a doppia pinna quadrata minimizzano l'accumulo di polvere e riducono l'usura dei soffiatori di fuliggine.
Robusta Saldatura a Resistenza: La saldatura di precisione a resistenza flash garantisce un'elevata integrità di contatto, eliminando la resistenza termica all'interfaccia pinna-tubo.
Riduzione della Perdita di Carico: Il layout a pinna a canale aperto riduce la perdita di tiraggio attraverso il fascio tubiero, risparmiando consumo energetico sui ventilatori di tiraggio indotto (ID).

Specifiche Tecniche e Intervalli di Dimensioni Comuni

Produciamo tubi a doppia pinna a H su misura in base a disegni ingegneristici personalizzati e standard internazionali per caldaie.

Componente / Parametro	Intervallo Standard (Metrico)	Intervallo Standard (Imperiale)
Specifiche del Tubo Base	ASTM A210 Grado A-1 / Gr.1	ASTM A210 Grado A-1 / Gr.1
Diametro Esterno (OD) del Tubo Base	25.4 mm – 60.3 mm	1.0 in – 2.375 in
Spessore della Parete del Tubo Base	2.77 mm – 6.5 mm	0.109 in – 0.256 in
Spessore della Pinna	1.5 mm – 4.0 mm	0.059 in – 0.157 in
Passo della Pinna	10 mm – 35 mm	0.39 in – 1.38 in
Altezza / Larghezza della Pinna	30 mm – 65 mm	1.18 in – 2.56 in
Lunghezza del Tubo	Fino a 15.000 mm	Fino a 49.2 piedi

Proprietà del Materiale del Tubo Base (ASTM A210 Gr.1)

ASTM A210 Grado 1 è una specifica di acciaio al carbonio medio senza saldatura ottimizzata per tubi di caldaia e surriscaldatore ad alta pressione.

1. Composizione Chimica (%)

Carbonio (C)	Manganese (Mn)	Fosforo (P)	Zolfo (S)	Silicio (Si)
$\le 0.27$	$\le 0.93$	$\le 0.035$	$\le 0.035$	$\ge 0.10$

2. Proprietà Meccaniche

Resistenza alla Trazione: $\ge 415 \text{ MPa } (60 \text{ ksi})$
Resistenza di Snervamento: $\ge 415 \text{ MPa } (60 \text{ ksi})$
Allungamento (su 2 pollici / 50 mm): $\ge 415 \text{ MPa } (60 \text{ ksi})$
Durezza: $\le 0.27$

Controllo Qualità e Test Non Distruttivi (NDT)

Per garantire un'installazione a difetti zero nelle infrastrutture critiche delle centrali elettriche, ogni lotto di produzione è sottoposto a un'ispezione di qualità completa del processo:

Test di Pressione Idrostatica: Valida le pressioni nominali dei tubi in condizioni operative simulate di centrale elettrica.
Test a Correnti Indotte (ECT): Rileva imperfezioni superficiali e sub-superficiali lungo tutta la lunghezza del tubo base.
Rilevamento Difetti Ultrasonici (UT): Verifica l'uniformità dello spessore della parete e l'integrità metallica interna.
Test di Integrità della Saldatura della Pinna: Test di trazione meccanica ed esami metallografici trasversali per verificare la percentuale di fusione della saldatura ( $\ge 95\%$ ).
Ispezione Dimensionale e Visiva: Verifica precisa del passo della pinna, dell'allineamento, della rettilineità del tubo e della finitura superficiale.
