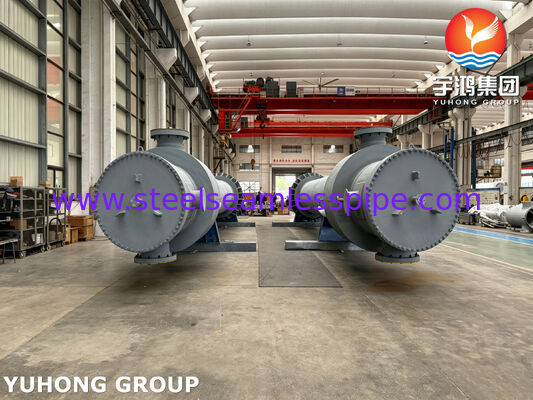

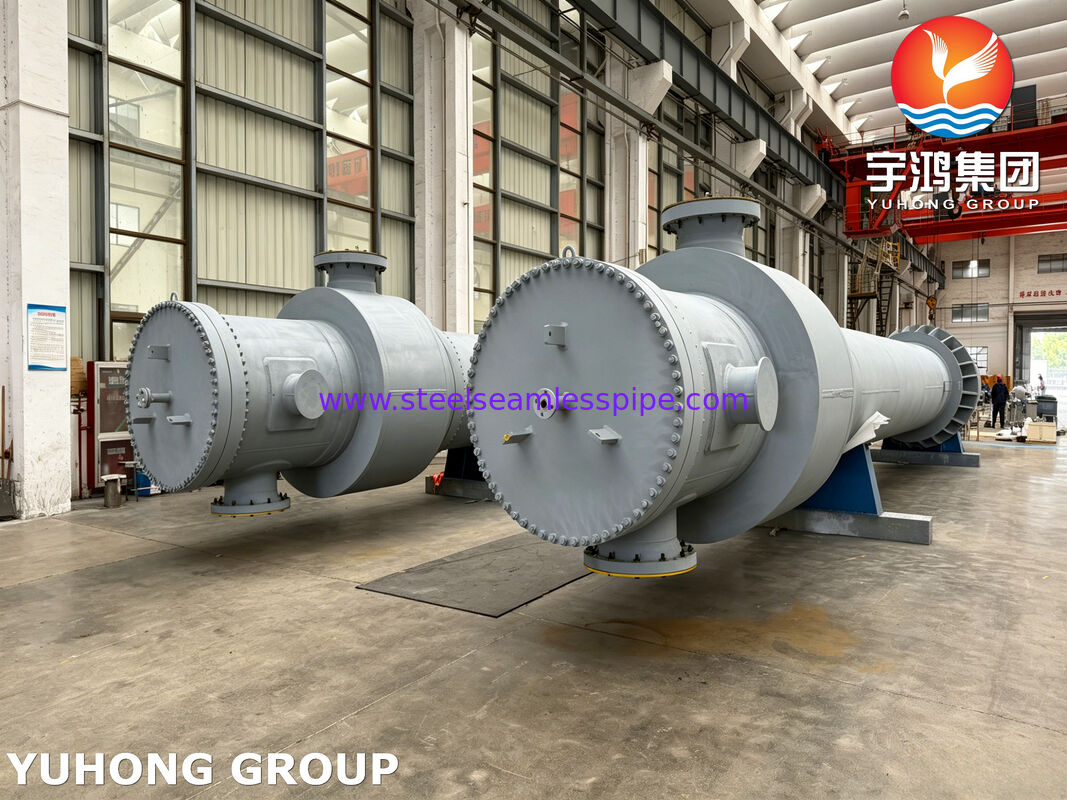

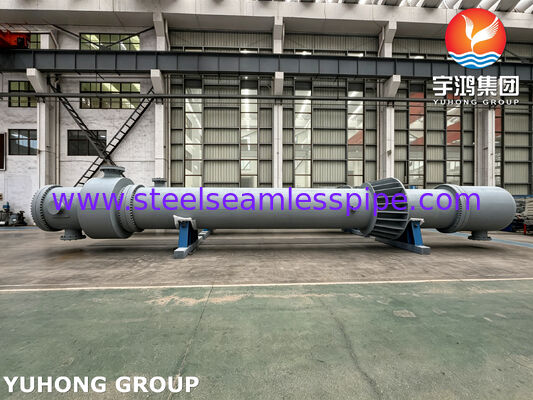

Scambiatore di Effluente di Alimentazione ad Alta Pressione e Soluzioni Personalizzate per Scambiatori di Calore
Presso Yuhong Group Co., Ltd., progettiamo, ingegnerizziamo e produciamo recipienti a pressione per impieghi gravosi, scambiatori d'aria e sistemi avanzati di Scambiatore di Calore per applicazioni esigenti nei settori della raffinazione, petrolchimico e chimico. In qualità di produttore integrato, forniamo sia apparecchiature termiche complete chiavi in mano, come Scambiatori di Effluente di Alimentazione Combinati (CFEE) ad alta pressione, sia componenti di ricambio ad alta precisione, inclusi fasci tubieri di alta qualità, piastre tubiere personalizzate e tubazioni specializzate.
Per richieste di ingegneria o preventivi di fabbricazione personalizzata, contattare direttamente il nostro team tecnico all'indirizzo jimmy@steelseamlesspipe.com.
Cos'è uno Scambiatore di Effluente di Alimentazione (CFEE)?

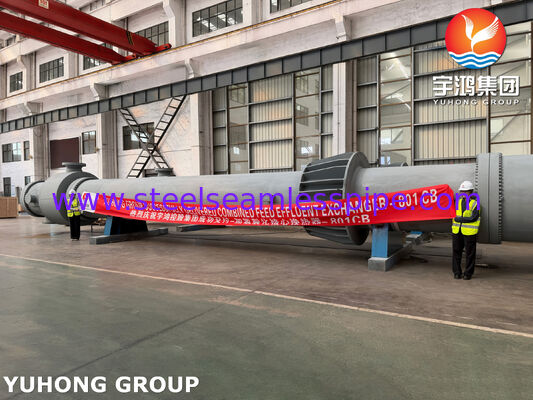

Uno Scambiatore di Effluente di Alimentazione (spesso indicato come Scambiatore di Effluente di Alimentazione Combinato o CFEE) è un critico Scambiatore di Calore TEMA ad alta pressione ampiamente utilizzato nelle unità di idrotrattamento, idrocracking, reforming catalitico e sistemi di idrotrattamento.
Il suo obiettivo termico primario è il recupero di calore: scambio di energia termica tra l'effluente caldo in uscita dal reattore e la miscela di alimentazione fredda in ingresso. Preriscaldando l'alimentazione del reattore utilizzando il calore di scarto dal flusso di effluente, il sistema riduce significativamente il carico del forno, il consumo di carburante operativo e le emissioni globali di carbonio.
A causa delle condizioni operative estreme che coinvolgono alta pressione parziale di idrogeno, temperature elevate e solfuro di idrogeno (H₂S) corrosivo, questi scambiatori richiedono standard rigorosi nella selezione metallurgica, nell'integrità delle saldature e nell'ingegneria di precisione dei componenti.
Capacità di Apparecchiature Complete e Componenti di Ricambio
Sia che si stia aggiornando un circuito di idrotrattamento esistente o costruendo una nuova unità di processo, Yuhong Group fornisce sia apparecchiature su larga scala che parti di ricambio dirette:
1. Scambiatori di Calore a Fascio Tubiero Completamente Fabbricati
-
Configurazioni TEMA: Progettazioni a fascio tubiero ad alta pressione conformi a TEMA (Tipo BHE, DEU, EMU, ecc.) e ASME Section VIII Div. 1 e Div. 2.
-
Guarnizioni per Servizi Estremi: Chiusure a baionetta, guarnizioni a diaframma e design di flange imbullonate specializzate ingegnerizzate per servizio a idrogeno ad alta pressione.
2. Fasci Tubieri ad Alte Prestazioni e Tubazioni Speciali
Uno scambiatore di calore è affidabile solo quanto i suoi tubi di trasferimento del calore interni. Produciamo e integriamo tubi senza saldatura e saldati di prima qualità:
-
Tubo Senza Saldatura in Acciaio Inossidabile: Gradi Austenitici (304L, 316L, 321H, 347H) e Duplex/Super Duplex (S31803, S32750) che offrono un'eccezionale resistenza alla corrosione da stress da acido politionico e alla corrosione da H₂S umido.
-
Tubo in Lega di Nichel: Inconel 600/625, Incoloy 800/825, Hastelloy C276 e Monel 400 per atmosfere severe ad alta temperatura, alta pressione di idrogeno e gas acidi.
-
Tubo in Lega di Rame: Ottone Admiralty, CuNi 90/10 e tubi CuNi 70/30 ingegnerizzati per circuiti di acqua di raffreddamento e flussi di processo non corrosivi.
-
Tubo alettato: Configurazioni di Tubo alettato estruso, alettatura alta, bassa e seghettata progettate per espandere l'area superficiale esterna, aumentare i coefficienti di trasferimento del calore e massimizzare l'efficienza termica negli scambiatori di calore raffreddati ad aria e in fase gassosa.
-
Tubo Forno e Tubo Scambiatore di Calore: Tubi senza saldatura di prima qualità ingegnerizzati per cicli termici severi, resistenza allo scorrimento e circuiti di forno o ribollitore ad alta pressione.
Componenti Chiave dello Scambiatore di Calore e Funzioni Tecniche
Per assistere i team di manutenzione, gli appaltatori EPC e gli specialisti degli acquisti alla ricerca di parti di ricambio, la seguente tabella evidenzia i componenti interni chiave, le loro funzioni ingegneristiche e le offerte di materiali:
| Nome Componente |
Funzione Tecnica Chiave |
Opzioni Materiali Ingegneristici |
| Fascio Tubiero Scambiatore di Calore |
Il nucleo termico dello scambiatore; trasferisce calore tra i fluidi di processo mantenendo una completa separazione dei fluidi. |
Tubo Senza Saldatura in Acciaio Inossidabile, Tubo in Lega di Nichel, Tubo in Lega di Rame, Tubo alettato |
| Piastra Tubiera Scambiatore di Calore |
Disco strutturale pesante forgiato che ancora i tubi dello scambiatore di calore, sopporta la pressione differenziale e isola i fluidi lato mantello e lato tubi. |
Acciaio al Carbonio Forgiato, Acciaio Clad (SA266 + SS316L/Incoloy 825), Monel, Acciaio Inossidabile |
| Deflettori e Piastre di Supporto |
Dirige il flusso del fluido attraverso il fascio tubiero per massimizzare la turbolenza e il trasferimento di calore, prevenendo al contempo le vibrazioni indotte dal flusso dei tubi. |
Acciaio al Carbonio, Acciaio Inossidabile (304L/316L), Acciaio Inossidabile Duplex |
| Testate Canale e Mantello |
Chiusure terminali che trattengono la pressione (emisferiche, ellissoidali o a baionetta) progettate per l'ispezione e l'accesso di manutenzione ad alta pressione. |
Acciaio al Carbonio a Parete Spessa (SA516 Gr 70), Acciaio Legato (SA387 Gr 11/22), Acciaio Inossidabile |
| Guarnizioni e Anelli di Tenuta |
Garantisce una tenuta a prova di perdite in condizioni di cicli termici estremi e alte pressioni parziali di idrogeno. |
Giunti ad Anello Ottagonali/Ovali (RTJ), Guarnizioni Avvolte a Spirale, Diaframmi Metallici Solidi |
Principali Punti di Forza Tecnici e Vantaggi Ingegneristici
-
Efficienza Termica Superiore: Layout dei tubi ingegnerizzati e passo dei deflettori ottimizzato garantiscono il massimo coefficiente di recupero di calore con minima perdita di pressione.
-
Resistenza all'Attacco da Idrogeno ad Alta Temperatura (HTHA): Rigorosi controlli sui materiali conformi alle linee guida della Curva di Nelson (API 941) per eliminare i rischi di infragilimento da idrogeno.
-
Lavorazione di Precisione CNC delle Piastre Tubiere: Foratura e scanalatura ultra-precise dei fori garantiscono un'espansione ottimale dei tubi, prevenendo micro-perdite nelle giunzioni critiche ad alta pressione.
-
Test Non Distruttivi (NDT): Test Radiografici (RT) al 100%, Test Ultrasonici (UT), Test di Pressione Idrostatica e Identificazione Positiva dei Materiali (PMI) condotti su tutti i componenti che trattengono la pressione.
Conoscenze Essenziali e Guida Ingegneristica per gli Acquirenti
Quando si seleziona o si sostituisce uno Scambiatore di Effluente di Alimentazione Combinato (CFEE) o si acquistano Fasci Tubieri per Scambiatori di Calore di ricambio, ingegneri e responsabili acquisti dovrebbero valutare diversi fattori operativi critici:
1. Deposizione di Sali di Ammonio e Controllo della Corrosione
Negli idrotrattatori, l'ammoniaca (NH₃) e il solfuro di idrogeno (H₂S) si combinano per formare sali di bisolfuro di ammonio (NH₄HS) quando le temperature scendono nel treno di effluenti.
-
Nota Ingegneristica: Devono essere incorporati un profilo di temperatura adeguato e punti di iniezione di acqua di lavaggio per prevenire la cristallizzazione dei sali, la grave corrosione localizzata sotto deposito e l'otturazione dei tubi. L'uso di Tubo in Lega di Nichel ad alto contenuto di leghe o Tubo Senza Saldatura in Acciaio Inossidabile Duplex nella zona di condensazione prolunga drasticamente la vita utile dell'apparecchiatura.
2. Integrità delle Giunzioni delle Piastre Tubiere sotto Cicli Termici
Gli scambiatori di effluente di alimentazione subiscono un grave differenziale di espansione termica tra i flussi di alimentazione ad alta temperatura e quelli di effluente più freddi.
3. Mitigazione delle Vibrazioni
Le alte velocità dei fluidi lato mantello possono innescare vibrazioni indotte dal flusso, portando a usura prematura dei tubi o a fatica nei punti di contatto con i deflettori.
Perché Scegliere Yuhong Group?
-
Fabbricazione Integrata: Dalla produzione di tubi in acciaio senza saldatura grezzi all'assemblaggio finale di recipienti a pressione per impieghi gravosi, controlliamo ogni fase della catena di approvvigionamento.
-
Conformità Globale: Costruito in conformità con gli standard internazionali ASME, TEMA, PED e ISO.
-
Fabbricazione Personalizzata: Personalizzazione completa basata su schede tecniche termiche del cliente, disegni o specifiche di ricambio.
