FASCIO DI TUBI PER SCRUBBER TEMA BEM in acciaio inossidabile ASME SA240 316

Dettagli:

Luogo di origine:	Cina, Corea
Marca:	YUHONG
Certificazione:	TEMA Class R / ASME Section VIII Division 1
Numero di modello:	Scambiatore di calore verticale a fascio tubiero tipo TEMA BEM

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD 50,000 - USD 1,000,000 PER SET
Imballaggi particolari:	Casse di legno standard o imballaggio personalizzato in base alle esigenze del cliente.
Tempi di consegna:	60-90 giorni
Termini di pagamento:	T/T,D/P,D/A,L/C,Western Union
Capacità di alimentazione:	500 insiemi/mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (348)

Tubo senza saldatura di acciaio inossidabile (343)

Tubo di acciaio inossidabile del duplex (137)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (171)

Tubo di pinna (745)

scambiatori di calore (36)

tubo dello scambiatore di calore (476)

Fusoli di tubi per scambiatori di calore (54)

Piastra tubiera dello scambiatore di calore (129)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (108)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (222)

Metropolitana di titanio (22)

tubo temprato luminoso (166)

Metropolitana di caldaia (161)

montaggio d'acciaio (876)

Flangia d'acciaio (679)

Altri (412)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Tubi per lo scambio termico:	ASME SA213 / SA249 Acciaio inossidabile TP316 (17 Cr, 12 Ni)	Barile di conchiglia:	ASME SA516 Gr 70 / Acciaio al carbonio
Dimensioni della conchiglia:	ID: 550,00 mm \| diametro esterno: 570,00 mm \| Spessore: 10 mm	Specifiche del tubo:	368 Conte \| diametro esterno: 19.000 mm \| Spessore: 2.000 mm \| Lunghezza: 3.000 mt \| Disposizione tr
Passaggio del tubo/taglio del deflettore:	4 passaggi della metropolitana \| Deflettori a segmento singolo con taglio al 30% (spaziatura 350,00	Attrezzatura per l'applicazione:	Acqua e olio di raffreddamento puliti
Evidenziare:	Scambiatore di calore in acciaio inossidabile ASME SA240 316 , confezione di tubi di scambiatori di calore , Scambiatore di calore in acciaio inossidabile TEMA BEM

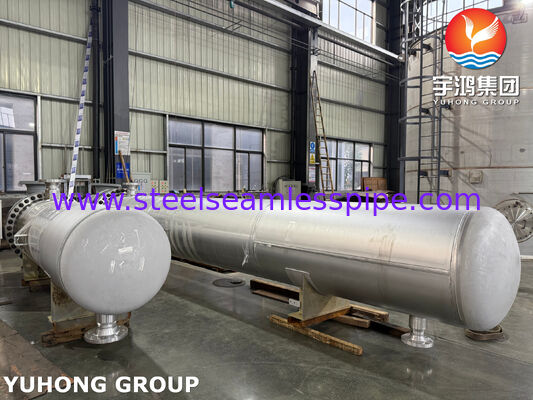

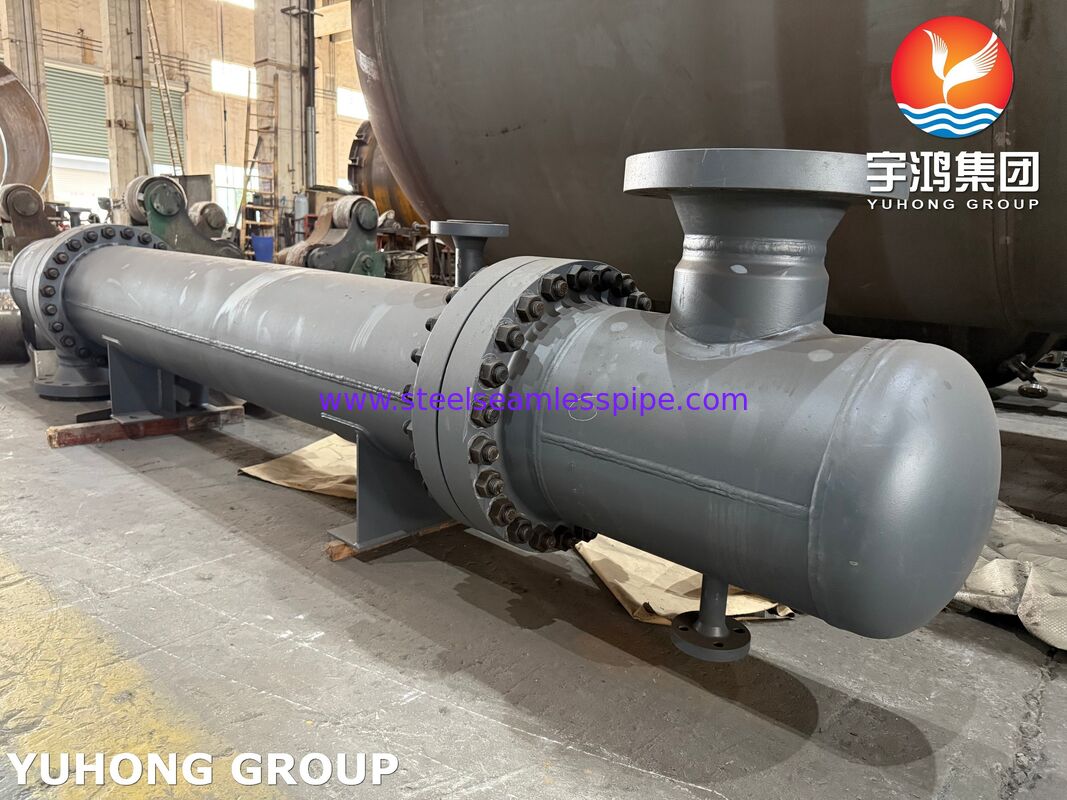

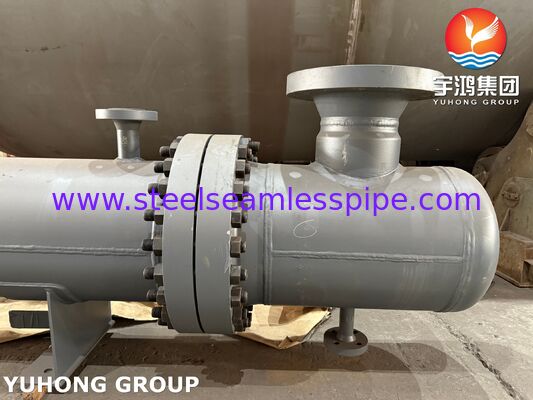

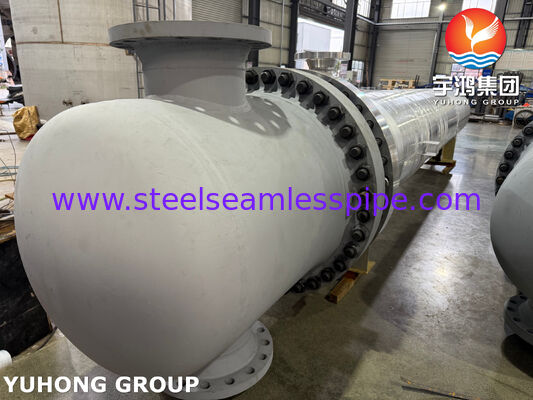

SCAMBIATORE DI CALORE TEMA BEM Shell and Tube in Acciaio Inossidabile ASME SA240 316

Fascio tubiero per scambiatore di calore in acciaio inossidabile ASME SA240 316 progettato per operazioni di raffreddamento industriale che coinvolgono acqua di raffreddamento pulita (lato mantello) e olio (lato tubi). Le prestazioni di trasferimento termico gestiscono un carico termico di 130,0 kW su un'area di trasferimento termico effettiva di 64,294 m². La conformità del progetto è rigorosamente conforme agli standard TEMA Classe R per installazioni industriali e chimiche per impieghi gravosi.

Specifiche del Materiale del Nucleo

Componente	Specifiche del Materiale / Standard di Fabbricazione	Parametri Chiave
Tubi di Scambio Termico	Acciaio Inossidabile ASME SA213 / SA249 TP316 (17 Cr, 12 Ni)	368 pezzi, diametro esterno 19,000 mm, spessore 2,000 mm, lunghezza 3,000 m
Corpo del Mantello	Acciaio al Carbonio ASME SA516 Gr 70	Diametro interno 550,00 mm, diametro esterno 570,00 mm, spessore 10 mm, tolleranza di corrosione 1,000 mm
Piastra Tubiera	Acciaio al Carbonio ASME SA516 Gr 70 / Rivestimento in Acciaio Inossidabile SA240 316	Piastre tubiere fisse stazionarie, giunti tubo-piastra tubiera espansi senza scanalature
Giunto di Dilatazione / Dispositivo di Flusso	Giunto di dilatazione per ugello di ingresso tipo Rho-V2	Valore Rho-V2 calcolato all'ingresso: 775,41 m²
Deflettori e Barre di Tenuta	Deflettori in Acciaio al Carbonio con Barre di Tenuta in Acciaio Inossidabile	Monosegmentali, taglio del diametro al 30%, passo 350,00 mm, 6 barre di tenuta, 3 aste di tenuta per corsia di passaggio
Guarnizioni	Guarnizioni Metalliche Avvolte a Spirale (SS316 con Riempitivo in Grafite/PTFE)	Applicate sulle superfici di tenuta lato mantello e lato tubi secondo i requisiti TEMA Classe R
Ugelli	Flange in Acciaio al Carbonio / ASME B16.5	Ingresso/Uscita Mantello: diametro esterno 86,35 mm (diametro interno nominale 80,00 mm); Ingresso/Uscita Tubi: diametro esterno 104,76 mm (diametro interno nominale 100,00 mm)

Tecnologia Tecnica del Nucleo

Costruzione dell'Espansione dei Tubi: Le estremità dei tubi subiscono un'espansione meccanica in fori della piastra tubiera senza scanalature sotto coppia controllata per resistere a una pressione di progetto lato tubi di 1.000,00 kPaG.
Controllo del Bypass e del Flusso: Presenta 8 passaggi incrociati con deflettori monosegmentali distanziati di 350,00 mm, integrati da 3 aste di tenuta per corsia di passaggio per regolare le frazioni di flusso incrociato interno.
Gestione dello Stress Termico: Integra un componente di espansione Rho-V2 ingegnerizzato all'ingresso del mantello per assorbire l'espansione termica differenziale tra i materiali del mantello in acciaio al carbonio e i tubi in acciaio inossidabile SA240 TP316.
Verifica della Caduta di Pressione: Le cadute di pressione operative misurano 1,358 kPa sul lato mantello (acqua a 15.887 kg/ora) e 26,041 kPa sul lato tubi (olio a 29.200 kg/ora) rispetto ai limiti ammissibili di 50,00 kPa.
Distribuzione del Modello dei Tubi: 368 tubi lisci posizionati in un layout triangolare di 30° (passo 25,000 mm, rapporto di passo 1,3158) divisi in 4 passaggi tubieri (Passaggio 1: 99, Passaggio 2: 99, Passaggio 3: 85, Passaggio 4: 85).

Specifiche QA/QC

Prova di Pressione Idrostatica: Lato mantello testato a 1,5x pressione di progetto (collaudo idrostatico verificato a 750,00 kPaG); Lato tubi collaudato idrostaticamente a 1,5x pressione di progetto (collaudo idrostatico verificato a 1.500,00 kPaG).
Esame Non Distruttivo (NDE): 100% Radiografia (RT) sulle saldature longitudinali e circonferenziali del mantello; Liquidi Penetranti (PT) sulle saldature delle facce delle piastre tubiere e sui collegamenti degli ugelli.
Certificazione dei Materiali: Certificati di Prova di Stabilimento (MTC) forniti secondo EN 10204 3.1 per tutte le materie prime che trattengono pressione ASME SA213/SA249 TP316 e SA516 Gr 70.
Controllo delle Tolleranze Dimensionali: Le tolleranze di fabbricazione aderiscono rigorosamente agli standard TEMA Classe R per il diametro interno del mantello, la tolleranza deflettore-mantello e l'allineamento della proiezione degli ugelli.

Spedizione e Supporto

Sollevamento e Montaggio Strutturale: Integrato con 4 supporti laterali (larghezza 435 mm, interasse 228 mm) per l'installazione in piano verticale.
Imballaggio per Esportazione: Imballaggio in cassa di legno per trasporto marittimo per impieghi gravosi con sacchetto sottovuoto barriera all'umidità e rivestimento anticorrosione applicato alle superfici esterne in acciaio al carbonio.
Conformità Doganale: Il pacchetto di documentazione di spedizione include Fattura Commerciale, Lista di Imballaggio, Certificato di Origine (CO / Modulo E), MTC EN 10204 3.1 e rapporti di Ispezione di Terze Parti (TPI) (conformi SGS / BV / TÜV).
Riepilogo Dimensionale per il Trasporto: Altezza totale dell'attrezzatura 3.814 mm, diametro esterno massimo attraverso le flange 570 mm, peso a secco 1.760,2 kg, peso di estrazione del fascio 1.053,8 kg.
