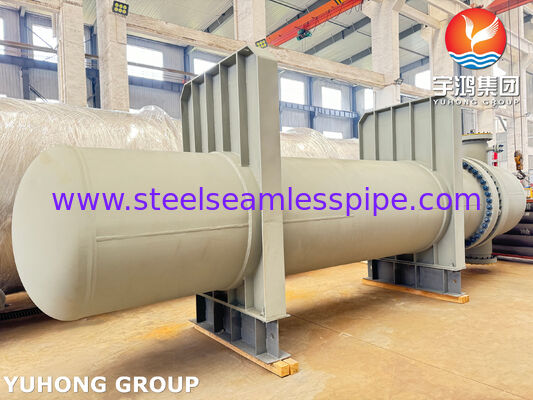

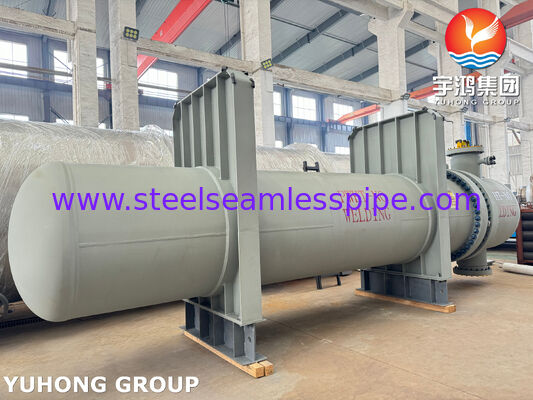

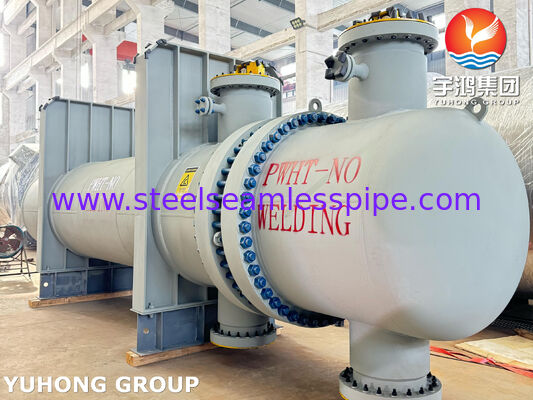

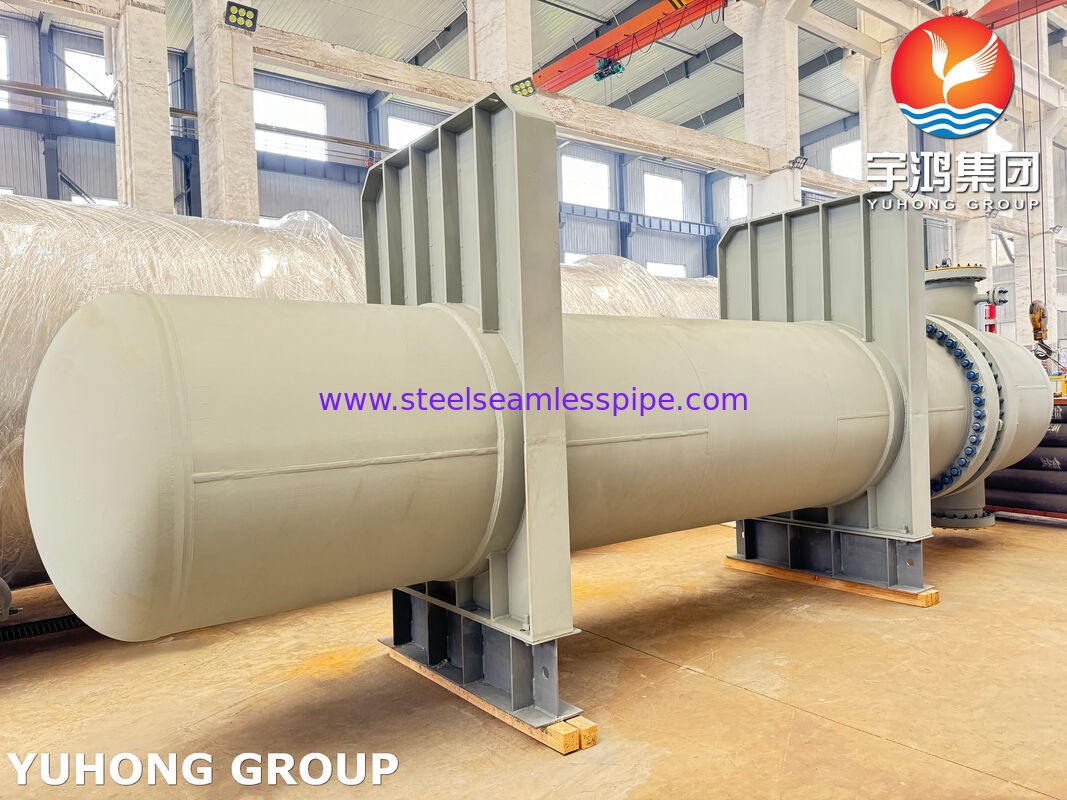

Scambiatore di calore a fascio tubiero con tubi Monel 400 a piastra tubiera fissa, tipo BEM 1108 TEMA

TIPO TEMA BEM 1108 Tubi Monel 400 Fascio Tubiero Fisso Scambiatore di Calore a Fascio Tubiero

Questa unità è uno scambiatore di calore industriale a fascio tubieroscambiatore di calore(denominato anche "scambiatore di calore TEMA") progettato in stretta conformità con gli standard ASME Sezione VIII Div. 1 e TEMA Classe R. La configurazione interna integra un fascio tubiero alettato da 1108 tubifascio tubiero alettatoingegnerizzato per l'installazione nel condensatore di testa (OVHD) dell'unità di distillazione grezza (Tag No. W-04A/B). La progettazione meccanica affronta ambienti di condensazione gravemente corrosivi contenenti cloruri acquosi e idrocarburi acidi.

• Procedura di Espansione Tubi di Precisione: Il fascio tubiero alettato è fissato alla piastra tubiera in Monel 400 mediante un processo di espansione a coppia a doppia profondità (Espansione Profondità a 40,5 mm e 60,5 mm). La disposizione dei fori dei tubi aderisce al modello di passo triangolare/quadrato di 20,25 mm.

• Rivestimento Resistente alla Corrosione e Metallurgia: Tutte le superfici bagnate del corpo e delle teste a pressione esposte a vapori corrosivi utilizzano materiale pieno o rivestito in ASME SB-127 UNS N04400 (Monel 400).

• Distribuzione Flusso e Posizionamento Deflettori: Integrato con piastre di protezione da impatto per impieghi gravosi e piastre deflettrici trasversali, mantenendo una spaziatura uniforme di supporto dei tubi a 750 mm e 753 mm.

• Test Idrostatici e Pneumatici: I test di pressione lato fascio e lato tubi vengono condotti indipendentemente in conformità con le regole ASME Sezione VIII Div. 1

• Esame Non Distruttivo (NDE): Test Radiografico (RT) al 100% applicato a tutte le saldature testa a testa a piena penetrazione; Test con Liquidi Penetranti (PT) al 100% applicato alle giunzioni piastra tubiera-tubo espanse/saldati.

• Rivestimento e Finitura Superficiale: I componenti strutturali esterni in acciaio al carbonio sono sottoposti a Zincatura a Caldo; l'applicazione finale del rivestimento consiste in Grafite + AISI 316 / Finitura protettiva per alte temperature Power Graf 3 Premium.

• Attacchi di Sollevamento e Movimentazione: previsto per la rimozione e la sigillatura con tappi dopo l'installazione nel corpo dello scambiatore di calore.

• Protezione Faccia Flangia: Tutte le flange a risalto ANSI B16.5 e gli accoppiamenti femmina NPT sono dotati di coperture in plastica per impieghi gravosi e tappi antiruggine per il trasporto marittimo e l'esportazione.

​
