ASME SB516 Condensatore a rivestimento a guscio e tubo di scambiatori di calore Monel400 per torre atmosferica

ASME SB516 Condensatore a rivestimento a guscio e tubo di scambiatori di calore Monel400 per torre atmosferica

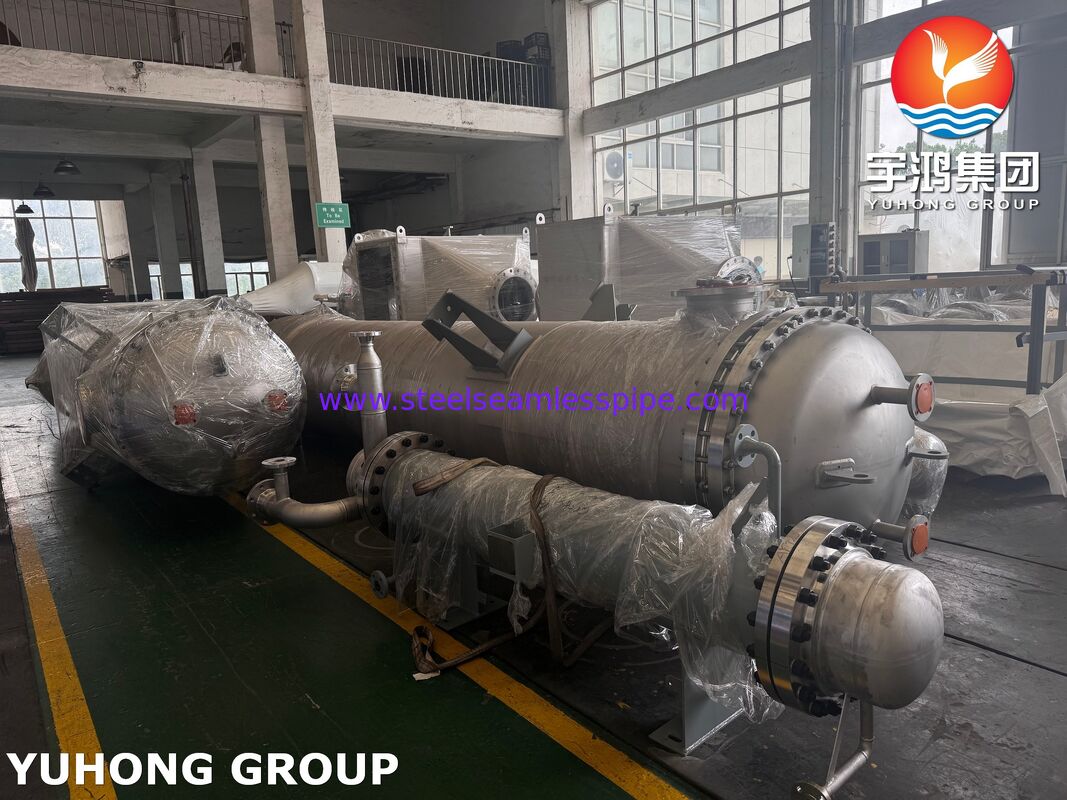

Questa unità industriale è un scambiatore di calore a guscio e tubo per uso pesante progettato e fabbricato in stretta conformità con i codici ASME per i recipienti a pressione.Specificamente progettato come condensatore OVHD per torre atmosferica, questo scambiatore di calore di gruppo è costruito per i circuiti di condensazione aerei delle colonne di distillazione atmosferica all'interno delle raffinerie di petrolio e degli impianti di frazionamento petrolchimico.Gestisce i vapori pesanti di idrocarburi contenenti elevate concentrazioni di cloruri, acidi organici volatili e composti solforosi, mantenendo la piena integrità strutturale e l'efficienza termica in condizioni di lavorazione difficili.

Componenti principali e specifiche materiali

Tavola degli ugelli:

1. N1 (Torre ATM di ingresso OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5

2. N2 (outlet ATM Tower OVHD):10"-150# WN-RF, SCH.40, ANSI B16.5

3. N3 / N4 (Acqua di raffreddamento di entrata e di uscita):5"-150# / 8"-150# WN-RF, SCH.60, ANSI B16.5

4. N5 / N6 / N7 / N8 / N10 / N11 (Ventilazioni e scarichi):1" NPT 6000# con chiusure ASME

Tecnologia di base e vantaggi di produzione

• ASME Monel 400 Barriera alla corrosione:L'intero percorso del fluido di processo, compresi tutti i 1083 tubi, fogli di tubi e rivestimenti dei canali, è costruito in Monel 400.eliminare la cracking da corrosione da stress indotta da cloruro (SCC) e la formazione di pozzi di gas acidi.

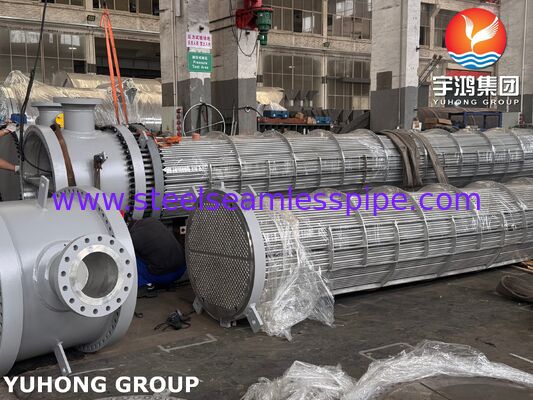

• Espansione del tubo di profondità di precisione:I tubi sono fissati nei fogli di tubi Ø 1170 mm utilizzando un processo standardizzato di espansione della resistenza controllata dalla coppia (Set Expanding of Tube), garantendo giunzioni a perdita zero sotto sollecitazioni termiche cicliche.

• Protezione di ingresso di vapore a doppia azione:L'ingresso principale di vapore (N1) integra una piastra di impatto interno e una piastra di orificio per diffondere i flussi di gas in entrata ad alta velocità,proteggere il fascio del tubo dalle vibrazioni meccaniche e dall'erosione localizzata.

• Dispositivi per la produzione di energia elettrica:Tutte le strutture esterne in acciaio al carbonio non resistenti alla pressione sono sottoposte a galvanizzazione a caldo completa per fornire una protezione da corrosione atmosferica a carico pesante.

Supporto per la logistica internazionale e il sito del progetto

• Sella integrata di attrezzatura e trasporto:Costruito con sellate strutturali di calibro pesante (Supports, SA-516 M Gr. 70) e bracciali di sollevamento a due punti progettati per gestire in modo sicuro le forze g durante il trasporto marittimo internazionale, il trasporto pesante,e gru da campo.

• Purificazione di azoto e conservazione delle flange:tutte le aperture delle flange ANSI B16.5 sono sigillate con coperture di acciaio pesante o tappi commerciali prima della spedizione,con le camere interne pressurizzate con gas azoto per impedire l'ingresso di umidità durante il transito marittimo e lo stoccaggio a lungo termine.

• Documentazione tecnica rintracciabile:Ogni unità è fornita con un libretto completo di dati tecnici, compresi i rapporti di prova dei materiali (MTR per la sezione II dell'ASME), le specifiche delle procedure di saldatura (WPS/PQR), i registri NDT,e disegni di riferimento verbali (E1-9331), E1-9332, e E2-0996) per consentire un'integrazione di campo impeccabile da parte degli ingegneri del progetto dello scambiatore di calore.
