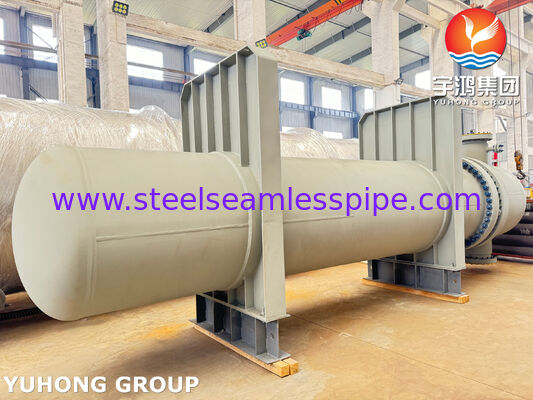

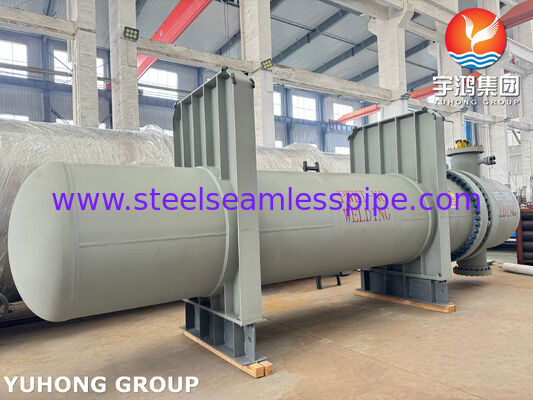

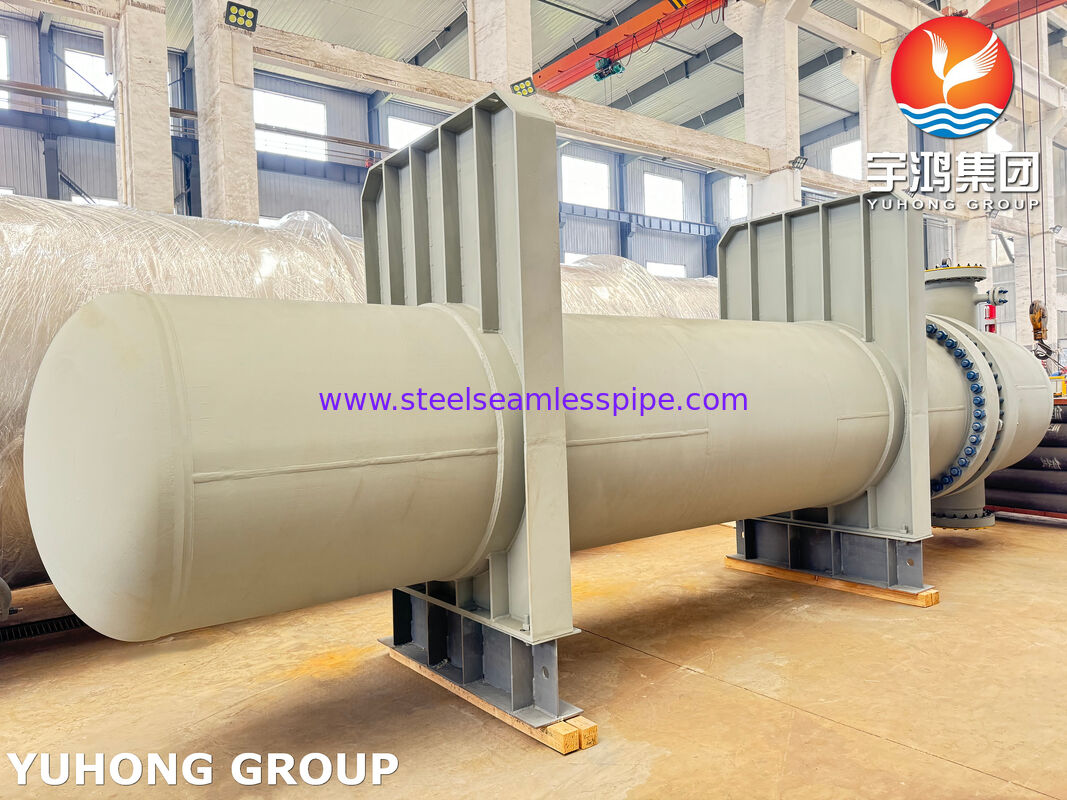

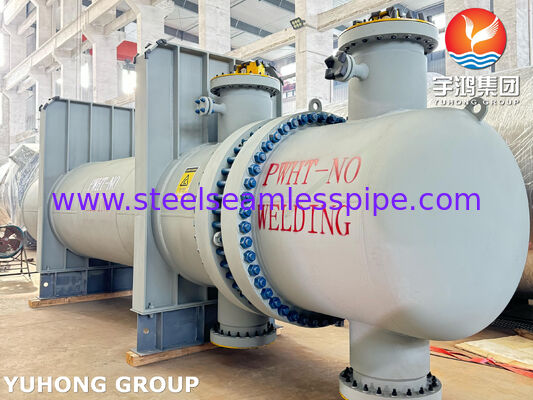

Scambiatore di calore a fascio tubiero con tubi Monel 400 a piastra tubiera fissa, tipo BEM 1108 TEMA

TEMA Tipo BEM 1108 Tubi Monel 400 Conchiglia di tubo fisso e scambiatore di calore di tubo

Questa unità è un guscio industriale e tuboscambiatori di calore(indicato anche comescambiatore di calore di gruppo) progettati in stretta conformità con le norme ASME Sezione VIII Div. 1 e TEMA Classe RL'impianto interno integra un tubo 1108fascio di tubi a pinneprogettato per l'installazione nel condensatore OVHD stabilizzatore dell'unità di distillazione grezza (Tag n. W-04A/B)La progettazione meccanica si rivolge a ambienti di condensazione corrosiva grave contenente cloruro acquoso e idrocarburi acidi.

Componente e specifiche del materiale ASME

Specifiche tecniche e ingegneria dei processi

• Procedura di espansione del tubo di precisioneIlfascio di tubi a pinneè fissato nella lamina del tubo Monel 400 utilizzando un processo di espansione della coppia a doppia profondità (Depth Expansion a 40,5 mm e 60,5 mm). Disposizione del foro del tubo aderisce a 20,25 mm triangolare / quadrato schema di passo.

• Rivestimenti e metallurgia resistenti alla corrosione: Tutte le superfici bagnate del guscio e delle teste di ritenuta della pressione esposte a vapori corrosivi utilizzano materiale solido o placcato ASME SB-127 UNS N04400 (Monel 400).

• Distribuzione del flusso e posizionamento del deflettore: integrato con piastre di protezione da urti pesanti e piastre di deflezione trasversali, mantenendo una spaziatura uniforme tra i tubi di supporto a 750 mm e 753 mm.

Assicurazione della qualità e specifiche QA/QC

• Prova idrostatica e pneumatica: le prove di pressione sul lato della conchiglia e sul lato del tubo sono effettuate in modo indipendente secondo le norme ASME sezione VIII div. 1

• Esame non distruttivo (NDE): prova radiografica (RT) al 100% applicata a tutte le cuciture saldate a botte a piena penetrazione; prova di penetrazione del liquido (PT) al 100% applicata alle giunzioni sparse/saldate da tubo a tubo.

• Rivestimento e finitura superficiale: Le componenti strutturali esterne in acciaio al carbonio sono sottoposte a galvanizzazione a caldo; l' applicazione finale del rivestimento è costituita da grafite + AISI 316 / Power Graf 3 finitura protettiva ad alta temperatura Premium.

Specificativi della logistica e del trasporto internazionale

• Sollevamento e manipolazione degli allegati: previsto per la rimozione e la sigillatura della spina dopo l'installazione nelscambiatori di caloreconchiglia.

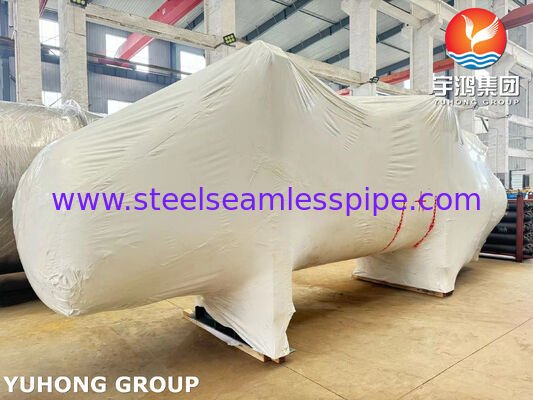

• Protezione di fronte alla flangia: tutte le flange a faccia sollevata ANSI B16.5 e gli accoppiamenti NPT femminili sono muniti di piastre di copertura in plastica per uso pesante e di tappi inibitori della ruggine per il trasporto marittimo e per l'esportazione.
