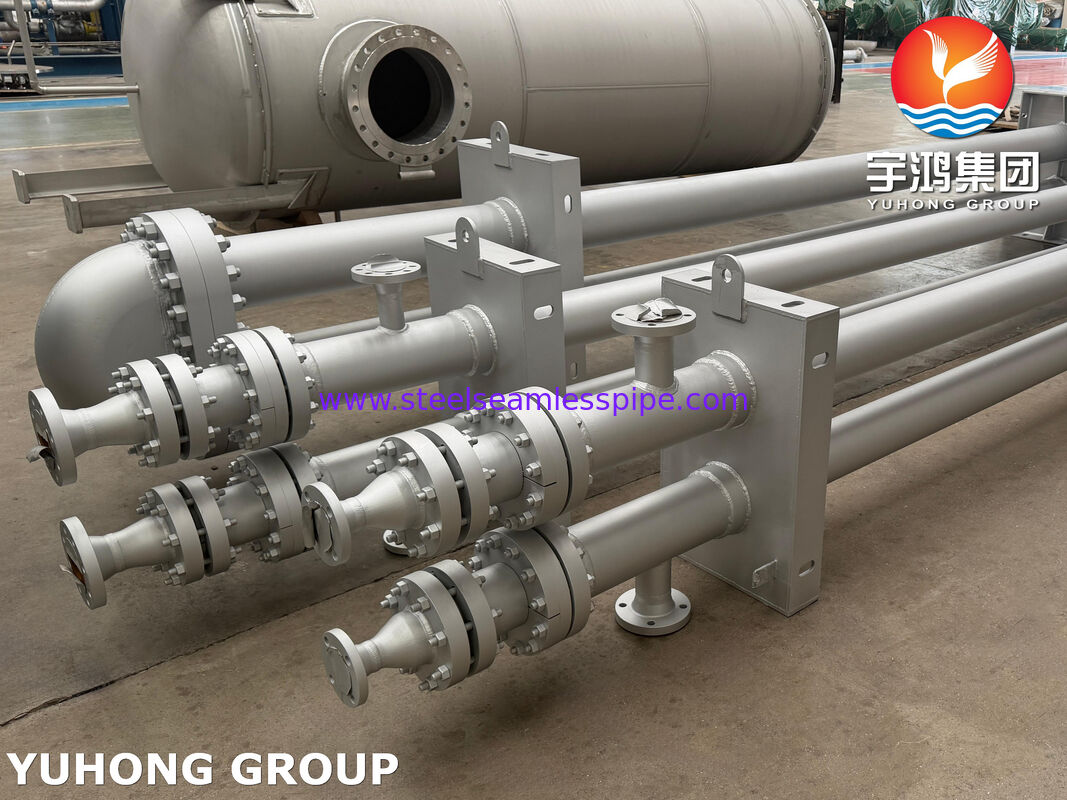

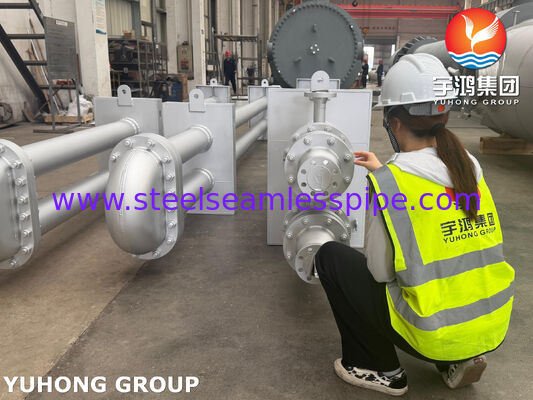

Soluzioni per l'intercambiatore di calore Hairpin e per l'intercambiatore di calore su misura
Yuhong Group Co., Ltd.è uno dei principali fornitori mondiali di apparecchiature per il trasferimento di calore ad alta pressione, prodotti tubulari di alta qualità e componenti a pressione elevata.Sito web: www.steelseamlesspipe.com, progettiamo e fabbrichiamo su misuraScambiatori di calore a perno(due tubi e più tubi) in stretta conformitàASME Sezione VIII Div.,API 660, eScambiatore di calore TEMAnorme.
Sfruttando le nostre capacità di fabbricazione di macchine dirette per alte prestazioniTubo senza cuciture in acciaio inossidabile,tubi in lega di nichel,tubi di lega di rame, e di superficie estesaTubo di pinna, Yuhong Group offre soluzioni termiche completamente integrate.foglio di tubo dello scambiatore di caloreo un apparecchio di precisionegruppo di tubi per scambiatori di caloreForniamo affidabilità certificata per progetti energetici globali.
Configurazioni del prodotto: scambiatori a doppio tubo e a più tubi
I nostri scambiatori a perno utilizzano veri percorsi di flusso controcorrente per gestire elevati requisiti di efficienza termica, elevate pressioni di funzionamento e differenziali di temperatura estremi ($\Delta T$):
- Scambiatori di calore a doppia tubazione: presenta un singolo tubo o tubo all'interno di un tubo a guscio esterno. Ideale per fluidi ad elevata contaminazione, bassi flussi o differenziali di pressione estremi dove è necessaria una facile pulizia meccanica.
- Scambiatori di calore a pinza a capelli multi-tubo: contiene un passaggio multi-passgruppo di tubi per scambiatori di caloreFornisce una superficie di trasferimento di calore significativamente più elevata in un'impronta compatta, rendendola un'alternativa conveniente agli standarddi larghezza superiore a 50 mm.
- Unità di pinze a capelli di tubi a pinne: incorporati longitudinalmente nudi o seghettatiTubo di pinnagli elementi all'interno del guscio interno per migliorare la conduttività termica sul lato del gas e ridurre al minimo la lunghezza complessiva dello scambiatore.
Materiali per tubi di prima qualità e specifiche di lega
| Categoria di tubi | Gradi specifici di lega | Principale vantaggio delle prestazioni |
|---|
| Tubo senza cuciture in acciaio inossidabile | TP304/304L, TP316/316L, TP321, TP347H | Resistenza alla corrosione generale superiore nel raffreddamento a vapore e condensato |
| Tubo duplex e super duplex | S31803 (2205), S32750 (2507) | Alta resistenza meccanica e resistenza alla corrosione da cloruro |
| tubi in lega di nichel | Inconel 600/625, Incoloy 800H/825, Hastelloy C276, Monel 400 | Performance eccezionali in acidi caldi, gas acidi e ad alta temperaturaTubo di fornodazio |
| Tubo in lega di rame | C70600 (CuNi 90/10), C71500 (CuNi 70/30), Admiralty Brass | Elevata conduttività termica e resistenza al bioinquinamento nei circuiti di raffreddamento dell'acqua di mare |
| Tubo a pinna ad alte prestazioni | tubi a pinne saldati longitudinalmente, tubi a pinne di alluminio estrusi | Aumenta drasticamente la superficie per il raffreddamento di liquidi viscosi e gas |
Fornitura di componenti di base e ricambi
Sosteniamo i produttori di apparecchiature originali (OEM) e gli appaltatori di turnaround fornendo hardware di ricambio individuale per scambiatori a perno e linee di vascelli a pressione ampia:
| Parte componente | Funzione nell'apparecchiatura a pinza e conchiglia/tubo | Materiale e dettagli tecnici |
|---|
| Fusoli di tubi per scambiatori di calore | Matrice a curva in U rimovibile o a tubo retto che trasporta fluidi di processo. | Espansione meccanica completa del tubo e saldatura a resistenza; 100% idro-testato. |
| Fogli di tubi per scambiatori di calore | Piastre forgate pesanti per fissare i tubi e per isolare i fluidi laterali. | Precisione CNC perforata, scanalata e rivestita (Inconel/SS overlay). |
| Coperture e alloggiamenti per la curva di ritorno | Chiusure a flange rimovibili che consentono un accesso completo alle curve interne in U. | Flancelle pesanti con guarnizioni metalliche per zero perdite esterne. |
| Tubo di forno e bobine di riscaldamento a fuoco | Linee tubolari radialmente riscaldate per unità di cracking ad alta temperatura. | Tubi in acciaio legato ad alta resistenza al sollevamento e nickel progettati per lo shock termico. |
| Tubo a pinna longitudinale | Superficie estesaTubo per scambiatori di caloreper fluidi con basso coefficiente di trasferimento termico. | Le pinne saldate a resistenza continua garantiscono il massimo legame metallico e trasferimento di calore. |
I principali vantaggi degli scambiatori di calore Yuhong
- Vero rendimento termico controcorrente: raggiunge una temperatura di croce completa quando la temperatura di uscita del fluido freddo supera la temperatura di uscita del fluido caldo.
- Accomodazione per espansione termica: Il disegno a curva U galleggiante assorbe naturalmente l'espansione e la contrazione termiche senza la necessità di giunti di espansione.
- Confezioni di tubi rimovibili e puliziabili: L'impianto rettilineo del tubo e le chiusure rimovibili del guscio consentono una facile pulizia meccanica e ispezione di entrambi i lati del tubo e del guscio.
- Capacità di pressione estrema: la struttura del guscio di piccolo diametro consente di collegare con flange di parete pesante le pressioni superiori a 300 bar (4,350 psi).
Conoscenze tecniche: perché scegliere gli scambiatori a perno di capelli rispetto alle unità standard di conchiglia e tubo?
Quando progettano circuiti di trasferimento di calore ad alto rendimento per raffinerie di petrolio e impianti chimici, gli ingegneri di processo spesso scelgono scambiatori a perno basati su queste considerazioni ingegneristiche:
- Manipolazione di croci di temperatura: in un passaggio multiplo standardTema scambiatore di caloreUn scambiatore a spillo per capelli ha un vero flusso controcorrente che gestisce i passaggi di temperatura senza sforzo in un'unica unità.
- Basso impatto termico e espansione modulareSe le capacità di processo aumentano, ulteriori sezioni di perni possono essere impilate verticalmente o collegate in serie/parallelamente con una minima modifica dei tubi.
- Inventario ridotto di ricambi: Utilizzo delle normeTubo senza cuciture in acciaio inossidabile- etubi in lega di nicheldiametri su più sezioni a perno per capelli riduce i costi di inventario per la sostituzionegruppo di tubi per scambiatori di caloreAssemblee.
Richiedi una consultazione tecnica e un preventivo
Cerco un costumescambiatore di calore a spillo, ad alta efficienzaTubo di pinnaconfezioni, o di sostituzionefoglio di tubo dello scambiatore di caloreContatta il team di ingegneria del Gruppo Yuhong oggi:
