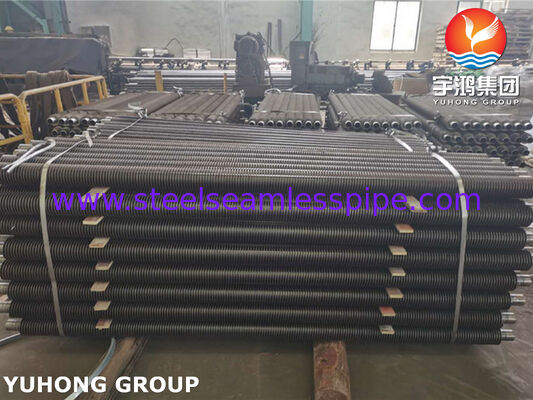

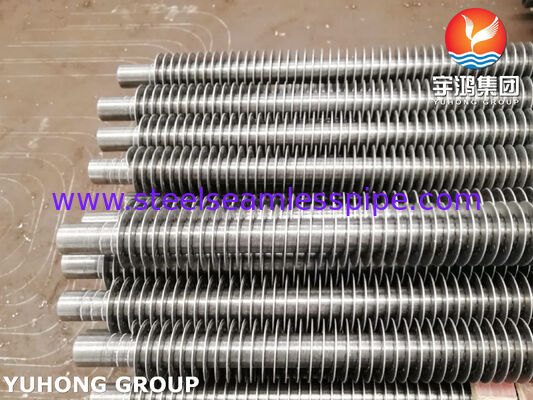

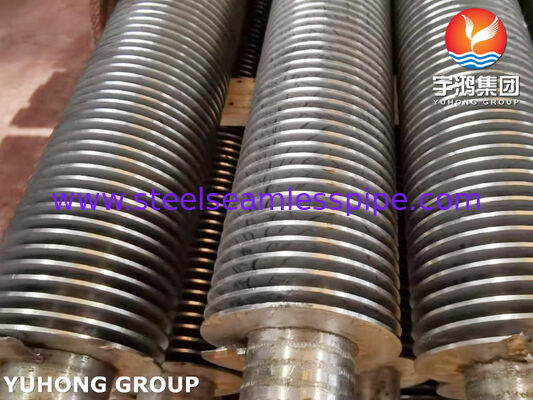

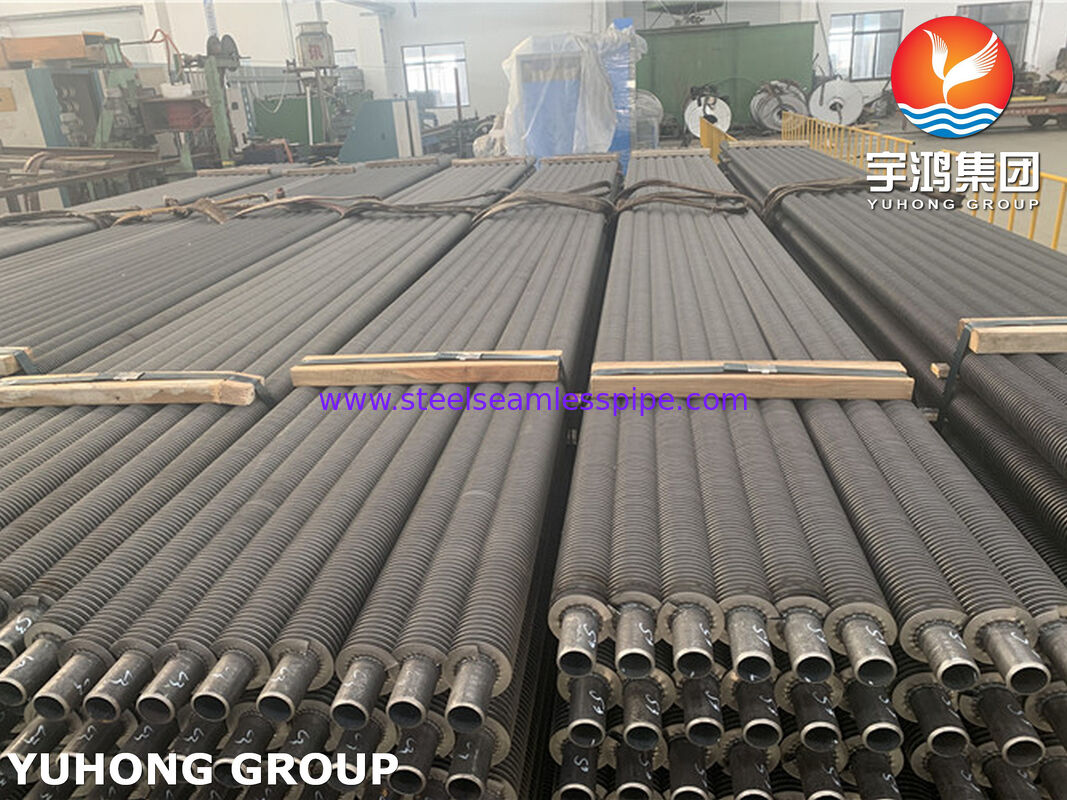

Tubi alettati a spirale ASTM A213 TP316 per economizzatori
Panoramica del prodotto
I tubi alettati a spirale ASTM A213 TP316 sono componenti ad alte prestazioni per il trasferimento di calore progettati per sistemi di economizzatori, unità di recupero del calore di scarto, caldaie e scambiatori di calore industriali. Prodotti in acciaio inossidabile austenitico di prima qualitàASTM A213 TP316, questi tubi alettati combinano un'eccellente resistenza alla corrosione, una superiore conducibilità termica e una stabilità meccanica a lungo termine in condizioni operative impegnative.
Il design alettato a spirale aumenta significativamente l'area superficiale esterna di trasferimento del calore rispetto ai tubi lisci, migliorando l'efficienza del recupero di calore riducendo al contempo le dimensioni dell'attrezzatura e i costi operativi. L'acciaio inossidabile TP316 offre una maggiore resistenza alla corrosione da cloruri, all'ossidazione e agli ambienti ad alta temperatura grazie al suo contenuto di molibdeno (Mo), rendendo questi tubi adatti per applicazioni di generazione di energia, lavorazione chimica, marina, petrolchimica e riscaldamento industriale.
I nostri tubi alettati a spirale ASTM A213 TP316 sono fabbricati secondo rigorosi standard internazionali, con un controllo dimensionale preciso, prestazioni di saldatura affidabili e procedure di ispezione complete per garantire una qualità costante e una lunga durata di servizio.
Caratteristiche del prodotto
1. Resistenza alla corrosione superiore
L'acciaio inossidabile ASTM A213 TP316 contiene molibdeno, che migliora la resistenza alla corrosione per vaiolatura e interstiziale, specialmente in ambienti contenenti cloruri, acidi e inquinanti industriali.
2. Prestazioni di trasferimento del calore migliorate
La struttura alettata a spirale aumenta l'area effettiva di scambio termico, migliorando l'efficienza del trasferimento di calore e consentendo agli economizzatori di recuperare più calore di scarto dai gas di scarico.
3. Stabilità ad alta temperatura
Il materiale TP316 mantiene un'eccellente resistenza meccanica e resistenza alla corrosione durante il funzionamento continuo a temperature elevate, garantendo prestazioni affidabili nelle applicazioni di caldaie e recupero di calore.
4. Lunga durata di servizio
Materie prime di alta qualità, processi di produzione controllati e rigorose procedure di ispezione aiutano a minimizzare la deformazione del tubo, i danni da corrosione e i guasti prematuri.
Applicazioni tipiche
I tubi alettati a spirale ASTM A213 TP316 sono ampiamente utilizzati in:
- Economizzatori per caldaie
- Sistemi di recupero del calore di scarto
- Caldaie industriali
- Scambiatori di calore per centrali elettriche
- Apparecchiature per la lavorazione chimica
- Sistemi di riscaldamento petrolchimico
- Unità di recupero del calore di raffineria
- Economizzatori di gas di scarico marini
- Sistemi di scambiatori di calore in acciaio inossidabile
Gamma di dimensioni standard
Le dimensioni dei tubi alettati a spirale possono essere personalizzate in base alle esigenze del cliente. Le gamme di produzione tipiche sono elencate di seguito:
| Articolo |
Gamma standard |
| Materiale del tubo base |
Acciaio inossidabile ASTM A213 TP316 |
| Diametro esterno del tubo |
15 mm – 76 mm |
| Spessore della parete del tubo |
1,5 mm – 8 mm |
| Lunghezza del tubo |
Fino a 18.000 mm |
| Altezza aletta |
5 mm – 30 mm |
| Spessore aletta |
0,3 mm – 1,5 mm |
| Passo aletta |
2,0 mm – 10 mm |
| Tipo di aletta |
Avvolto a spirale / Alettato elicoidale |
| Materiale aletta |
Acciaio inossidabile TP316 o lega specificata |
| Standard di produzione |
ASTM A213 / Specifica del cliente |
Nota: sono disponibili dimensioni speciali, configurazioni delle alette e trattamenti superficiali per diversi design di economizzatori.
Processo di produzione
Il processo di produzione dei tubi alettati a spirale ASTM A213 TP316 include:
- Ispezione delle materie prime
I tubi in acciaio inossidabile e le strisce di alette vengono ispezionati per composizione chimica, dimensioni e qualità superficiale.
- Preparazione del tubo
I tubi vengono puliti e preparati per garantire un corretto legame tra la superficie del tubo e il materiale dell'aletta.
- Saldatura a spirale delle alette
La striscia dell'aletta viene avvolta continuamente attorno al tubo utilizzando una tecnologia di saldatura controllata per ottenere un forte legame meccanico e prestazioni stabili di trasferimento del calore.
- Trattamento termico (se richiesto)
Può essere applicato un trattamento termico secondo le specifiche del cliente per ottimizzare la struttura del materiale e il rilassamento delle tensioni.
- Finitura superficiale
I tubi vengono puliti, lucidati o trattati in base ai requisiti dell'applicazione.
- Ispezione finale
Ogni tubo viene sottoposto a ispezione dimensionale e test di prestazione prima della spedizione.
Composizione chimica ASTM A213 TP316
I requisiti di composizione chimica dell'acciaio inossidabile ASTM A213 TP316 sono i seguenti:
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0,08 |
| Silicio (Si) |
≤ 0,75 |
| Manganese (Mn) |
≤ 2,00 |
| Fosforo (P) |
≤ 0,045 |
| Zolfo (S) |
≤ 0,030 |
| Cromo (Cr) |
16,0 – 18,0 |
| Nichel (Ni) |
10,0 – 14,0 |
| Molibdeno (Mo) |
2,00 – 3,00 |
| Ferro (Fe) |
Bilancio |
Proprietà meccaniche ASTM A213 TP316
Requisiti meccanici tipici per tubi senza saldatura ASTM A213 TP316:
| Proprietà |
Requisito |
| Resistenza alla trazione |
≥ 515 MPa |
| Resistenza allo snervamento (scarto 0,2%) |
≥ 205 MPa |
| Allungamento |
≥ 35% |
| Durezza (tipica) |
≤ 217 HB |
| Densità |
Circa 8,0 g/cm³ |
Queste proprietà meccaniche forniscono eccellente resistenza, duttilità e durata per applicazioni di scambiatori di calore ad alta temperatura.
Test e ispezione di qualità
Per garantire un funzionamento affidabile in ambienti difficili, i tubi alettati a spirale ASTM A213 TP316 sono sottoposti a test completi, tra cui:
Analisi della composizione chimica
- Test con spettrometro a emissione ottica (OES)
- Verifica degli elementi di lega, inclusi Cr, Ni e Mo
Prove meccaniche
- Prove di trazione
- Prove di resistenza allo snervamento
- Prove di allungamento
- Prove di durezza
Test non distruttivi (NDT)
- Prova idrostatica: Garantisce resistenza alla pressione e prestazioni a tenuta stagna
- Test a correnti parassite: Rileva difetti superficiali e sottosuperficiali
- Test ultrasonico (UT): Identifica imperfezioni interne
- Test con liquidi penetranti (PT): Verifica cricche superficiali e difetti di saldatura
Ispezione dimensionale
- Misurazione del diametro esterno del tubo
- Verifica dello spessore della parete
- Ispezione altezza e passo aletta
- Ispezione lunghezza e rettilineità
Ispezione qualità superficiale
- Esame visivo
- Ispezione qualità saldatura
- Valutazione pulizia superficiale
Perché scegliere i tubi alettati a spirale ASTM A213 TP316?
- Prodotti in acciaio inossidabile TP316 resistente alla corrosione
- Efficienza di trasferimento del calore aumentata grazie al design alettato a spirale
- Adatto per ambienti ad alta temperatura e corrosivi
- Dimensioni personalizzabili per vari sistemi di economizzatori
- Stretta conformità ai requisiti ASTM A213
- Prestazioni affidabili con una maggiore durata operativa
