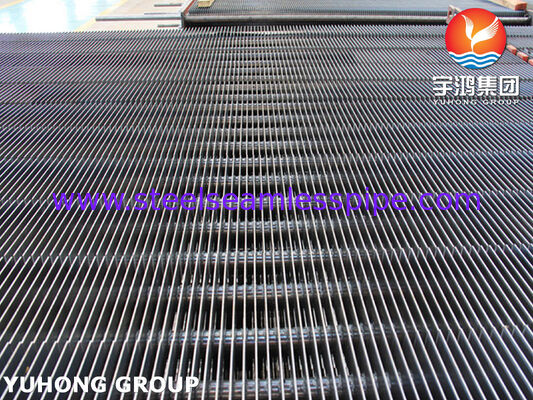

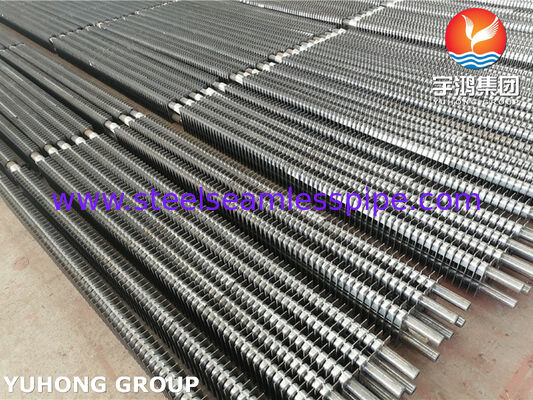

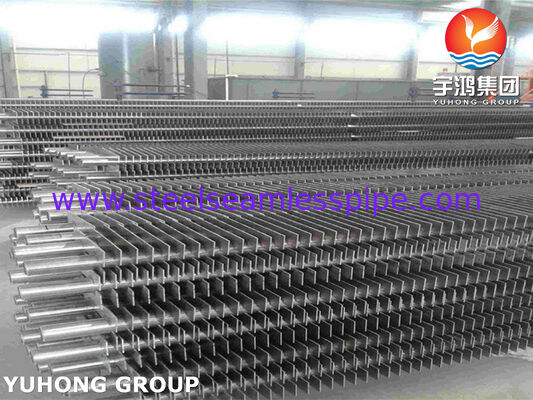

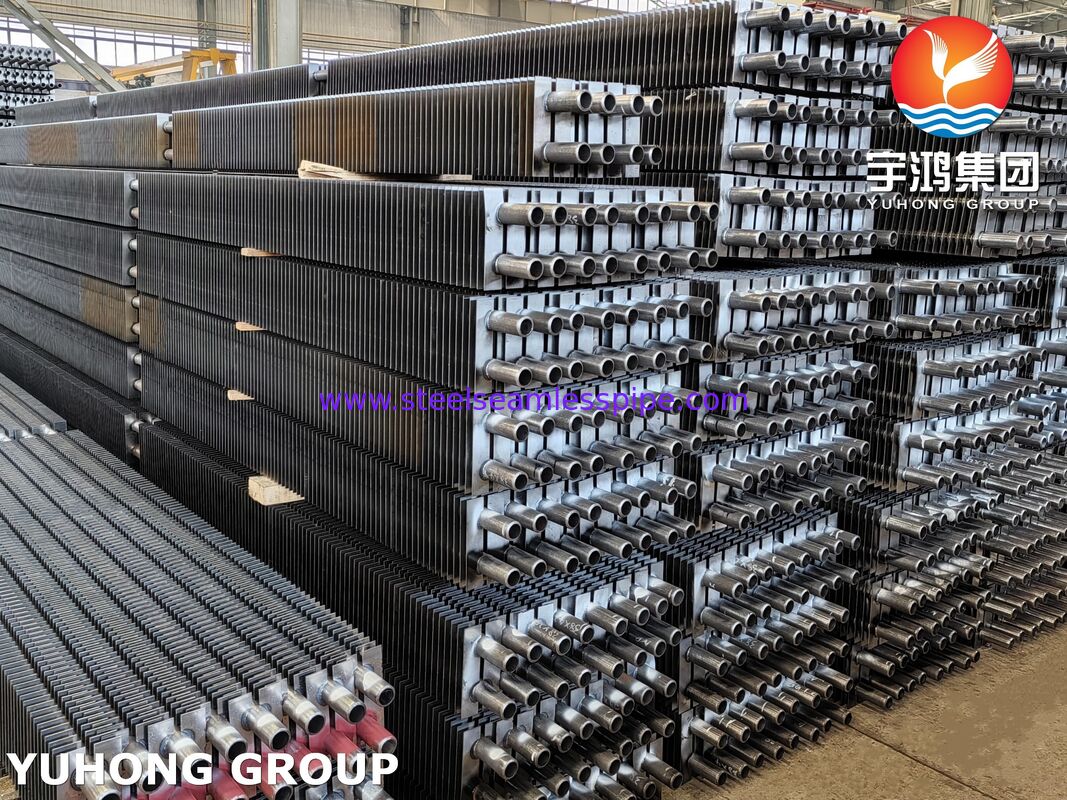

Tubi a doppia pinna di tipo H per caldaie per il recupero del calore di scarico
Visualizzazione del prodotto
Tubi a doppia pinna di tipo Hsono componenti ad alta efficienza di trasferimento di calore specificamente progettati percaldaie di recupero del calore di scarico, economizzatori industriali e sistemi di scambiatori di calore a risparmio energetico. fabbricati contubi di acciaio al carbonio senza saldatura ASTM A179, questi tubi a pinne forniscono eccellenti prestazioni termiche, affidabilità meccanica e lunga durata di vita in applicazioni in cui il recupero del calore dai gas di scarico è fondamentale.
L' unicostruttura a doppia pinna Hè costituito da due pinne rettangolari simmetriche saldate sui lati opposti del tubo di base, che formano un canale di flusso di gas ottimizzato.Rispetto ai tubi semplici convenzionali o ai tubi a pinna a spirale standard, i tubi a doppia pinna di tipo H aumentano significativamente l'area di trasferimento del calore esterno riducendo l'accumulo di cenere e migliorando la resistenza all'inquinamento da parte del gas.
Il materiale ASTM A179 offre un'eccellente conduttività termica, una buona saldabilità e prestazioni meccaniche stabili, rendendo questi tubi ampiamente utilizzati incaldaie a carbone, caldaie a gas, caldaie a biomassa, impianti di incenerimento dei rifiuti, impianti di generazione di energia e unità di recupero del calore dei rifiuti industriali.
Caratteristiche fondamentali dei tubi a doppia pinna di tipo H
1.Alta efficienza di trasferimento del calore
La doppia pinna H aumenta la superficie di scambio termico e aumenta la turbolenza nel flusso dei gas di combustione, migliorando l'efficienza complessiva della caldaia e riducendo il consumo di carburante.
2.Eccellenti prestazioni anti-inquinamento
Il passaggio a gas aperto tra le pinne a forma di H riduce al minimo l'accumulo di polvere e consente una pulizia più facile rispetto alle strutture di pinne strette, rendendole adatte per ambienti sporchi di gas di scarico.
3.Forte resistenza meccanica
Le pinne sono saldate saldamente alla superficie del tubo ASTM A179, fornendo un'elevata stabilità strutturale sotto il ciclo termico, le vibrazioni e il funzionamento a lungo termine.
4.Ottimizzati per i sistemi di recupero del calore di scarico
I tubi a doppia pinna di tipo H sono comunemente installati in:
- Caldaie per il recupero del calore di scarico (WHRB)
- Altri apparecchi per la produzione di energia elettrica
- Intercambiatori di calore gas-acqua
- Sistemi industriali di recupero del calore di scarico
- Attrezzature per il recupero di calore delle centrali elettriche
- Sistemi di riscaldamento dei rifiuti di impianti di cemento e di acciaio
Specifiche tecniche
Materiale del tubo di base
ASTM A179 / ASME SA179
Tubo in acciaio senza saldature a basso tenore di carbonio progettato per applicazioni di scambiatori di calore e condensatori.
Applicazioni tipiche:
- Fabbricazione a partire da prodotti della voce 8528
- Caldaie per il recupero del calore di scarico
- Precaldatori di acqua di alimentazione
- Intercambiatori di calore industriali
Intervallo di dimensioni standard
Le dimensioni dei tubi a doppia pinna di tipo H possono essere personalizzate in base ai requisiti di progettazione della caldaia.
Dimensioni comuni dei tubi di base
| Parametro |
Intervallo standard |
| Diametro esterno (OD) |
25.4 mm 63,5 mm |
| Spessore della parete |
20,0 mm 6,0 mm |
| Lunghezza del tubo |
3000 mm 12000 mm |
| Altezza delle pinne |
10 mm 30 mm |
| Spessore delle pinne |
10,0 mm 2.5 mm |
| Pianta della pinna |
8 mm 20 mm |
| Larghezza delle pinne |
20 mm 50 mm |
Dimensioni tipiche di produzione
- 310,8 * 2,0 mm
- 38.1 * 2,5 mm
- 44.5 * 3,0 mm
- 50.8 * 3,5 mm
- 57.2 * 4,0 mm
(dimensioni personalizzate disponibili in base ai disegni del cliente e alle esigenze di trasferimento di calore)
Processo di produzione
Il processo di produzione dei tubi a doppia pinna di tipo H comprende:
- Ispezione del tubo senza cuciture ASTM A179
- Pulizia e preparazione della superficie dei tubi
- Taglio di precisione di pinne a forma di H
- Saldatura a resistenza automatica o saldatura a pinne di alta qualità
- Ispezione dimensionale
- Trattamento superficiale e verifica finale della qualità
Il processo di saldatura garantisce un forte legame tra pinne e tubi mantenendo al contempo un'eccellente conduttività termica.
Composizione chimica del materiale ASTM A179
| Elemento |
Contenuto massimo (%) |
| Carbonio (C) |
00,06 0.18 |
| Manganese (Mn) |
0.27 ¢ 0.63 |
| Fosforo (P) |
≤ 0.035 |
| Sulfuro (S) |
≤ 0.035 |
ASTM A179 è un acciaio a basso tenore di carbonio ottimizzato per applicazioni di scambiatori di calore, fornendo una buona capacità di formazione e resistenza alla corrosione in normali condizioni di funzionamento della caldaia.
Proprietà meccaniche di ASTM A179
| Immobili |
Requisito |
| Resistenza alla trazione |
≥ 325 MPa |
| Forza di resa |
≥ 180 MPa |
| L'allungamento |
≥ 35% |
| Durezza |
Max. 72 HRB |
Queste proprietà meccaniche forniscono una resistenza sufficiente per un funzionamento continuo in condizioni di espansione termica, variazione di pressione e ripetuti cicli di riscaldamento.
Metodi di ispezione e di prova
Per garantire l'affidabilità e la conformità alle norme internazionali sugli scambiatori di calore, i tubi a doppia pinna di tipo H sono sottoposti a controlli di qualità completi.
1. Ispezione delle materie prime
- Verifica del certificato di materiale (MTC)
- Analisi della composizione chimica
- Prova delle proprietà meccaniche
2- Ispezione dei tubi
- Misurazione del diametro esterno
- Misura dello spessore della parete
- Controllo della reticolazione
- Esame dei difetti di superficie
3. Ispezione della qualità della saldatura
- Ispezione dell'aspetto della saldatura da pinna a tubo
- Verifica della resistenza alla saldatura
- Controllo della precisione dimensionale
4. Prova non distruttiva (NDT)
I metodi di prova disponibili includono:
- Test di corrente di vorticoso
- Prova ad ultrasuoni
- Prova di particelle magnetiche (ove applicabile)
- Prova del penetrante liquido (se necessario)
5. Prova di pressione idraulica
I tubi ASTM A179 sono sottoposti a prova idraulica per verificare la resistenza alla pressione e la tenuta alle perdite.
6Ispezione finale
L'ispezione finale comprende:
- Misurazione della distanza tra le pinne
- Verifica della lunghezza del tubo
- Ispezione della qualità delle superfici
- Ispezione dell'imballaggio
I documenti di ispezione possono essere forniti in base alle esigenze del cliente, tra cui:
- EN 10204 3.1 Certificato di materiale
- Rapporti di ispezione
- Registrazione delle prove
- Relazioni dimensionali
Vantaggi rispetto ai tubi a pinne tradizionali
| Caratteristica |
Tubo a doppia pinna di tipo H |
Tubo convenzionale a pinna a spirale |
| Area di trasferimento di calore |
Altezza |
Medio |
| Resistenza alla polvere |
Eccellente. |
Moderato |
| Resistenza del flusso di gas |
Inferiore |
Più alto |
| Performance di pulizia |
Facile. |
Più difficile |
| Adatti per gas di scarico |
Eccellente. |
Limitato |
Applicazioni tipiche
I tubi a doppia pinna di tipo H fabbricati con ASTM A179 sono ampiamente utilizzati in:
Caldaie di recupero del calore di scarico
Recupero di energia dai gas di scarico ad alta temperatura per produrre acqua di processo a vapore o calore.
Economisatori industriali
Migliorare l'efficienza della caldaia precalendando l'acqua di alimentazione prima di inserirla nella caldaia.
Sistemi di generazione di energia
Aumento dell'efficienza di recupero dell'energia nelle centrali termiche.
Industria manifatturiera
Applicabile in:
- Impianti siderurgici
- Fabbriche di cemento
- Impianti chimici
- Impianti petrolchimici
- Impianti di trasformazione di rifiuti in energia
Perché scegliere i nostri tubi a doppia pinna di tipo H ASTM A179?
- Prodotto secondo le norme ASTM A179 / ASME SA179
- Progettazione ottimizzata per applicazioni di recupero del calore di scarico
- Alta qualità della saldatura fin-to-tube
- Ottima resistenza all'inquinamento e all'accumulo di polvere
- Dimensioni personalizzate disponibili
- Documentazione completa dell'ispezione fornita
- Adatti per il funzionamento industriale a lungo termine
I nostri tubi a doppia pinna di tipo H forniscono una soluzione affidabile per migliorare l'efficienza della caldaia e massimizzare il recupero di energia dalle fonti di calore industriale.
