Tubi a pinne di tipo KL per scambiatori di calore raffreddati ad aria ASME SA179 Tubi in acciaio al carbonio

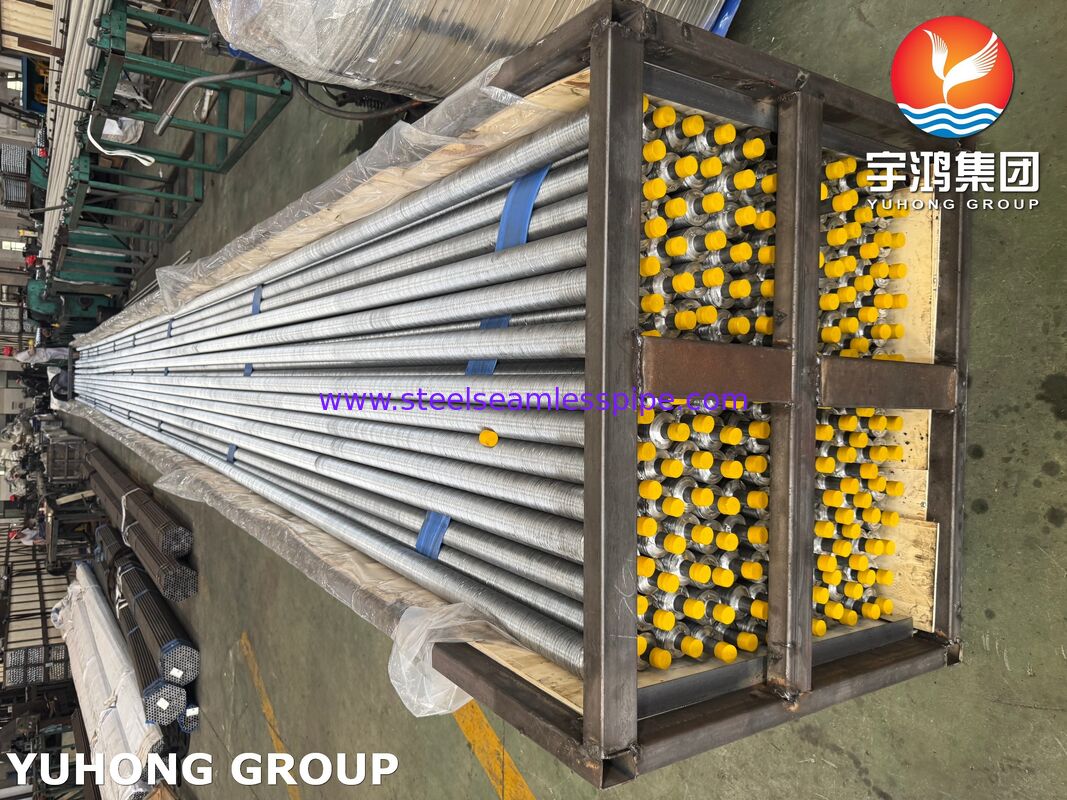

Visualizzazione del prodotto
Tubi a pinne di tipo KL fabbricati con materiale ASME SA179sono componenti di trasferimento di calore ampiamente utilizzati progettati perscambiatori di calore raffreddati ad aria (ACHE), raffreddatori industriali, condensatori e apparecchiature di scambio di calore di processo. Il prodotto combina un acciaio a basso tenore di carbonio a freddo senza saldaturetubo di base ASME SA179con una pinna in alluminio a piedi in L che è bloccata meccanicamente su una superficie di tubo appositamente arrotolata.
Il processo di finitura KL crea un collegamento meccanico più forte tra il tubo e la pinna rispetto ai tubi convenzionali a pinna di tipo L.La superficie del tubo arrotolato aumenta la pressione di contatto e migliora la stabilità delle pinne, rendendo i tubi a pinne KL adatti ad applicazioni che coinvolgonociclo termico, vibrazione e funzionamento continuo all'aperto.
I tubi a pinne ASME SA179 KL sono comunemente selezionati perraffinerie, impianti petrolchimici, impianti di gas naturale, sistemi di generazione di energia, apparecchiature HVAC e unità di raffreddamento industrialiquando sono richiesti un efficiente trasferimento di calore da parte dell'aria e prestazioni affidabili a lungo termine.
Caratteristiche e benefici principali
Collegamento meccanico delle pinne
Il disegno delle pinne KL utilizza:
- Rottura di precisione sulla superficie del tubo
- Strisce di pinne di alluminio a forma di L, avvolta a elica
- Blocco meccanico tra il piede della pinna e il tubo
Questa struttura fornisce una maggiore resistenza contro lo scioglimento delle pinne causato dalle fluttuazioni di temperatura e dalle vibrazioni dell'apparecchiatura.
Alta efficienza di trasferimento del calore
La superficie estesa delle pinne aumenta l'area di trasferimento di calore esterno, consentendo agli scambiatori di calore raffreddati ad aria di ottenere prestazioni termiche più elevate con un impatto ridotto delle apparecchiature.
Ottima formabilità del tubo ASME SA179
I tubi in acciaio a basse emissioni di carbonio ASME SA179 offrono:
- Ottima duttilità per le operazioni di finitura
- Spessore uniforme della parete
- Resistenza meccanica affidabile
- Buona conducibilità termica
- Funzionamento stabile degli scambiatori di calore
Soluzione di trasferimento di calore conveniente
I tubi a pinne KL forniscono un equilibrio tra prestazioni ed economia, rendendoli uno dei progetti preferiti per le applicazioni raffreddate ad aria a media temperatura.
Principali applicazioni
I tubi a pinne ASME SA179 KL sono ampiamente utilizzati in:
Scambiatori di calore raffreddati ad aria (ACHE)
- Caldaie d'aria per raffinerie
- Frigoriferi per processi petrolchimici
- Compressori di gas
- Sistemi di raffreddamento a gas naturale
- Unità di raffreddamento per processi chimici
Condensatori e scambiatori di calore
- Condensatori di idrocarburi
- Condensatori a vapore
- Frigoriferi ad olio
- Altre apparecchiature per la trasmissione di energia elettrica
- Fabbricazione a partire da prodotti della voce 8528
Sistemi di raffreddamento industriale
- raffreddamento ausiliario della centrale elettrica
- Unità di condensazione HVAC
- Sistemi di refrigerazione
- Attrezzature per il recupero del calore di scarico
Specifiche comuni e gamma di dimensioni
| Articolo |
Specificità tipica |
| Materiale del tubo di base |
ASME SA179 Acciaio a basso tenore di carbonio senza saldatura |
| Tipo di pinna |
Tipologia KL (finella avvolta con piede a forma di L) |
| Materiale delle pinne |
Aluminio 1060 / Aluminio 1100 / Rame (facoltativo) |
| Diametro esterno del tubo |
12.7 mm 38,1 mm (1/2" 1-1/2") |
| Spessore della parete del tubo |
10,0 mm 3,5 mm |
| Lunghezza del tubo |
3,000 mm 18 000 mm |
| Altezza delle pinne |
8 mm ️ 19 mm |
| Spessore delle pinne |
00,25 mm 0,50 mm |
| Pianta della pinna |
1.5 mm ️ 3,5 mm (circa 7 ️17 pinne/pollice) |
| Temperatura massima di funzionamento |
Tipicamente fino a 250°C a seconda del materiale delle pinne e delle condizioni di esercizio |
Le dimensioni del tubo a pinne KL personalizzate possono essere prodotte in base ai disegni del cliente, ai requisiti di progettazione termica e alle specifiche del produttore dello scambiatore di calore.
ASME SA179 Composizione chimica
La norma ASME SA179 specifica tubi di acciaio a basso tenore di carbonio senza saldatura a freddo per scambiatori di calore tubulari, condensatori e apparecchiature simili di trasferimento di calore.
Composizione chimica tipica:
| Elemento |
Requisito |
| Carbonio (C) |
00,06 18% |
| Manganese (Mn) |
0.27 0.63% |
| Fosforo (P) |
≤ 0,035% |
| Sulfuro (S) |
≤ 0,035% |
La composizione a basse emissioni di carbonio controllata fornisce un'eccellente lavorabilità, prestazioni di lavoro a freddo e resistenza alle crepe durante il processo di finitura KL.
ASME SA179 Proprietà meccaniche
Requisiti meccanici tipici:
| Immobili |
Requisito minimo |
| Resistenza alla trazione |
325 MPa |
| Forza di resa |
180 MPa |
| L'allungamento |
35% |
| Durezza |
Massimo 72 HRB |
Queste proprietà meccaniche garantiscono che il tubo possa resistere ai processi di fabbricazione e mantenere l'affidabilità strutturale durante il funzionamento dello scambiatore di calore.
Processo di produzione
1. Ispezione dei tubi grezzi
I tubi senza cuciture ASME SA179 sono controllati per:
- Composizione chimica
- Precisione del diametro esterno
- Spessore della parete
- Condizione della superficie
- Diritta
2- Tubo ronzio.
La superficie esterna del tubo è lavorata meccanicamente con un disegno a rughe per aumentare l'area di attacco tra il tubo e la pinna.
3. Rivestimento delle pinne
Un nastro di pinne in alluminio a forma di L è continuamente avvolto intorno al tubo arrotolato, formando una stretta connessione meccanica.
4. Compressione e calibrazione delle pinne
Il piede della pinna viene premuto saldamente sulla superficie del tubo per migliorare la qualità del contatto e l'efficienza del trasferimento di calore.
5. Ispezione finale della qualità
I tubi con pinne KL finiti sono controllati per la precisione delle dimensioni, la qualità del fissaggio delle pinne e la condizione della superficie.
Metodi di ispezione e di prova
Per garantire la conformità ai requisiti ASME SA179 e alle specifiche del cliente, i tubi a pinne KL sono sottoposti a un'ispezione completa:
Prova del tubo di base
- Analisi della composizione chimica mediante spettrometro ottico di emissione
- Prova di resistenza alla trazione
- Prova di resistenza al rendimento
- Prova di allungamento
- Prova di durezza
- Prova di appiattimento
- Prova di accensione
- Prova di pressione idrostatica
- Esame della corrente di Eddy
- Prova ad ultrasuoni (se specificata)
Ispezione terminata del tubo a pinne KL

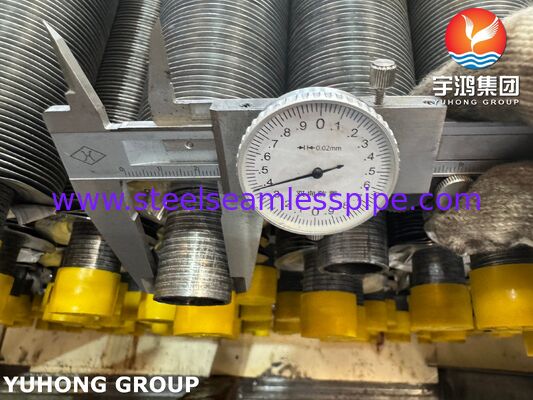

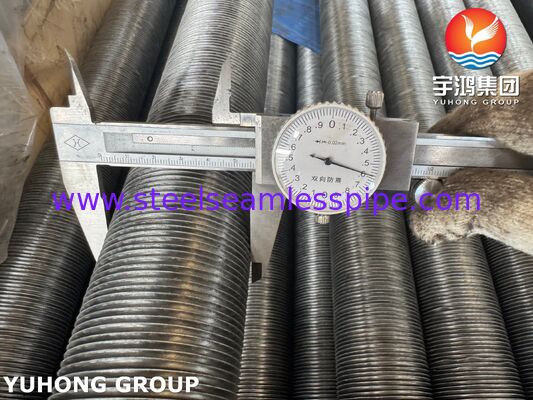

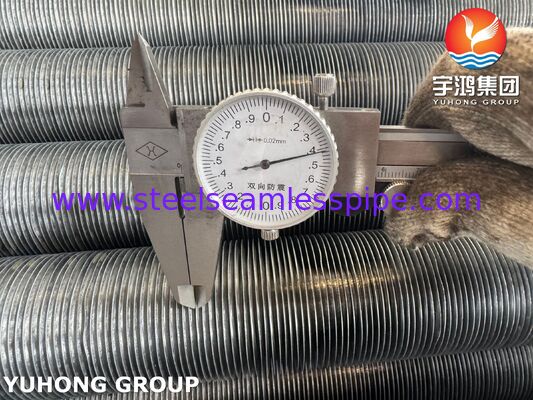

- Misurazione del diametro del tubo
- Verifica della lunghezza del tubo
- Ispezione dell'altezza delle pinne
- Misurazione del passo delle pinne
- Ispezione dello spessore delle pinne
- Esame dell'incollaggio delle pinne
- Controllo della rettitudine
- Ispezione visiva delle superfici
Documenti di qualità
La documentazione disponibile comprende:
- Certificati di materiali ASME SA179
- Certificati di controllo EN 10204 3.1
- Rapporti di prova meccanica
- Rapporti di prova non distruttiva
- Registrazione delle ispezioni dimensionali
Industria servita
| Industria |
Attrezzature tipiche |
| Petrolio e gas |
Altri apparecchi per la produzione di energia elettrica |
| Petrochimico |
Caldaie a gas, scambiatori di idrocarburi |
| Trasformazione chimica |
Sistemi di recupero del calore |
| Generazione di energia |
Attrezzature di raffreddamento |
| Climatizzazione e refrigerazione |
Unità di condensazione |
| Produzione industriale |
Sistemi di raffreddamento dei processi |
Perché scegliere i tubi a pinne ASME SA179 KL?
I tubi a pinne ASME SA179 KL forniscono una soluzione affidabile per le applicazioni di scambiatori di calore raffreddati ad aria che richiedonotrasferimento di calore efficiente, fissaggio sicuro delle pinne e funzionamento economicoLa combinazione di un tubo di acciaio al carbonio senza saldature di alta qualità e pinne di alluminio bloccate meccanicamente offre prestazioni stabili in ambienti industriali esigenti.
Con un'eccellente fabbricabilità, una comprovata capacità di trasferimento di calore e un'ampia flessibilità di applicazione, i tubi a pinne KL rimangono una scelta preferita per gli ingegneri che progettanosistemi di raffreddamento dell'aria, condensatori e scambiatori di calore industriali.
