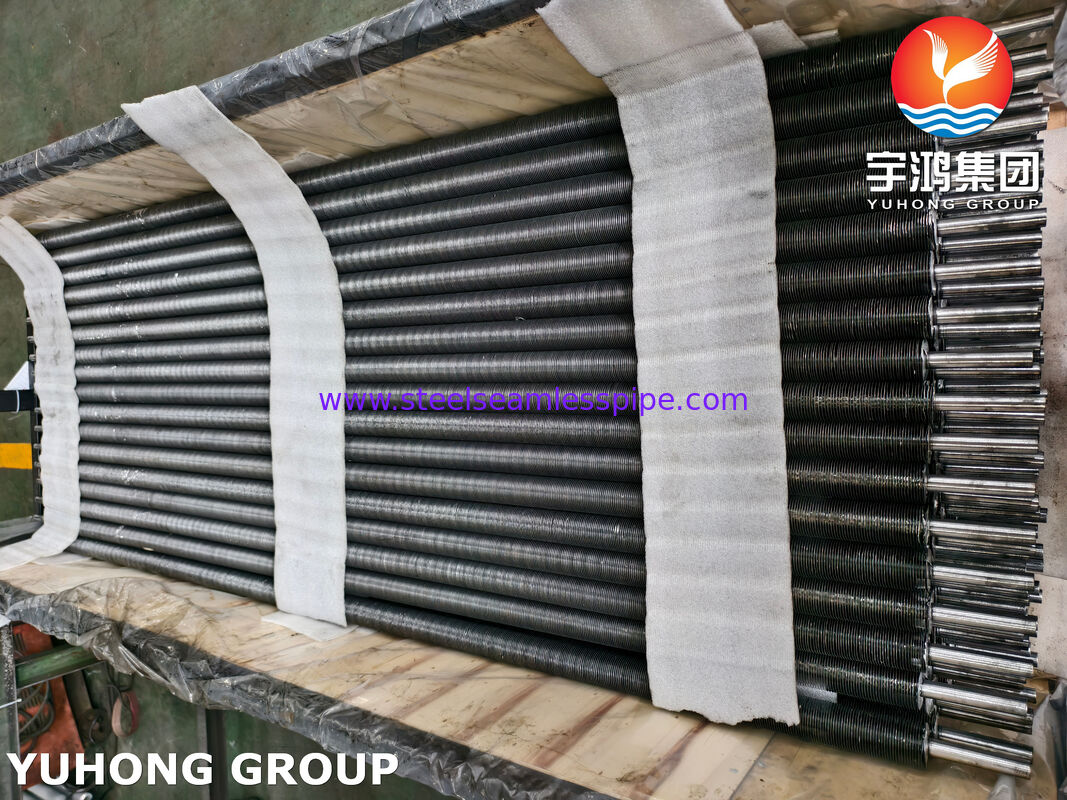

Tubi alettati incorporati per condensatori di raffreddamento dell'aria (GOST 550-2020 + AL1060)
Panoramica del prodotto
Tubi alettati incorporati per condensatori di raffreddamento ad ariasono componenti per il trasferimento di calore ad alte prestazioni progettati persistemi di condensazione raffreddati ad aria (ACC)e applicazioni di raffreddamento industriale su larga scala. Prodotto con aTubo base in acciaio al carbonio GOST 550-2020 combinato con alette integrate in alluminio AL1060, questi tubi offrono un'eccellente conduttività termica, resistenza meccanica e resistenza alla corrosione a lungo termine.
La struttura delle alette incassate è prodotta mediante la lavorazione di scanalature elicoidali nella superficie esterna del tubo d'acciaio e incorporando saldamente le alette di alluminio nelle scanalature. Questo metodo di collegamento meccanico crea una connessione durevole tra aletta e tubo, garantendo un efficiente trasferimento di calore anche in condizioni di vibrazioni elevate, cicli termici e funzionamento esterno.
Questi tubi alettati sono ampiamente applicaticentrali elettriche, impianti petrolchimici, unità di raffineria, impianti di trattamento del gas naturale e sistemi di condensazione del vapore industriale, dove prestazioni affidabili di smaltimento del calore e lunga durata sono essenziali.
Caratteristiche e vantaggi del prodotto
1. Alta efficienza termica
Le alette in alluminio AL1060 garantiscono un'eccellente conduttività termica, aumentando significativamente l'area di trasferimento del calore esterno rispetto ai tubi nudi. L'area superficiale ampliata migliora l'efficienza del trasferimento di calore lato aria, consentendo design del condensatore compatti.
2. Forte legame meccanico tra aletta e tubo
Il processo di produzione delle alette integrate crea una stretta connessione meccanica tra l'aletta in alluminio e il tubo in acciaio. Ciò impedisce l'allentamento delle alette durante le fluttuazioni di temperatura, le vibrazioni e il funzionamento a lungo termine.
3. Eccellente resistenza alla corrosione esterna
Le alette in alluminio formano naturalmente uno strato protettivo di ossido, garantendo resistenza alla corrosione atmosferica. Il tubo in acciaio GOST 550-2020 offre una capacità di carico affidabile per il servizio del condensatore.
4. Adatto ad ambienti industriali difficili
I tubi alettati incorporati sono particolarmente adatti per condensatori raffreddati ad aria esposti a:
- Temperature ambientali elevate
- Polvere e atmosfera industriale
- Vibrazione continua
- Grandi variazioni di temperatura
Processo di produzione
-
Preparazione del tubo base
- I tubi in acciaio al carbonio GOST 550-2020 vengono ispezionati e puliti in superficie.
- Le dimensioni del tubo e la qualità della superficie vengono verificate prima dell'alettatura.
-
Lavorazione di scanalature
- Le scanalature elicoidali sono ricavate con precisione sulla superficie esterna del tubo.
- La profondità e il passo della scanalatura sono controllati per garantire il corretto inserimento delle alette in alluminio.
-
Incorporamento di alette in alluminio
- I nastri di alluminio AL1060 vengono avvolti nelle scanalature sotto tensione controllata.
- Il materiale del tubo viene espanso meccanicamente attorno alla radice della pinna per ottenere un fissaggio sicuro.
-
Trattamento di finitura
- Controllo dimensionale
- Esame della qualità della superficie
- Prova di pressione idraulica
- Verifica finale della qualità
Specifiche comuni
| Articolo |
Gamma di specifiche |
| Materiale del tubo di base |
Acciaio al carbonio GOST 550-2020 |
| Materiale della pinna |
AL1060 Alluminio |
| Tipo di tubo |
Tubo d'acciaio senza saldatura |
| Tipo di produzione |
Tubo con alettatura meccanica con piede a L incorporato/scanalato |
| Diametro esterno del tubo |
25,4 mm – 76,2 mm |
| Spessore della parete del tubo |
2,0 mm – 8,0 mm |
| Lunghezza del tubo |
3.000 mm – 18.000 mm |
| Altezza della pinna |
8 mm – 20 mm |
| Spessore delle pinne |
0,2 mm – 0,5 mm |
| Passo della pinna |
2,0 mm – 5,0 mm |
| Temperatura operativa massima |
Fino a circa 300°C (a seconda delle condizioni di progettazione) |
Sono disponibili dimensioni personalizzate in base ai disegni del cliente e ai requisiti di progettazione del condensatore.
Applicazioni tipiche
Tubi alettati incorporati realizzati conMateriali GOST 550-2020 + AL1060sono comunemente usati in:
- Condensatori raffreddati ad aria (ACC)
- Sistemi di condensazione per turbine a vapore
- Impianti di produzione di energia
- Unità di raffreddamento di processi petrolchimici
- Sistemi di recupero calore di raffineria
- Impianti di trattamento del gas naturale
- Sistemi di raffreddamento industriale
- Attrezzature per scambiatori di calore su larga scala
Metodi di ispezione e prova
Per garantire l'affidabilità e la conformità ai requisiti degli scambiatori di calore industriali, i tubi ad alette incorporati sono sottoposti a procedure di ispezione approfondite.
1. Ispezione delle materie prime
- Verifica dei certificati dei materiali (MTC)
- Analisi della composizione chimica
- Test delle proprietà meccaniche
- Controllo dimensionale
2. Test del tubo base
- Test ad ultrasuoni (UT)
- Test delle correnti parassite (ECT)
- Prova di pressione idraulica
- Ispezione visiva della superficie
3. Ispezione della qualità delle obbligazioni fin
- Esame del legame aletta-tubo

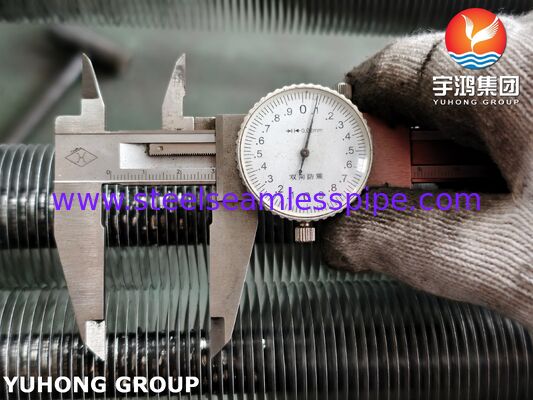

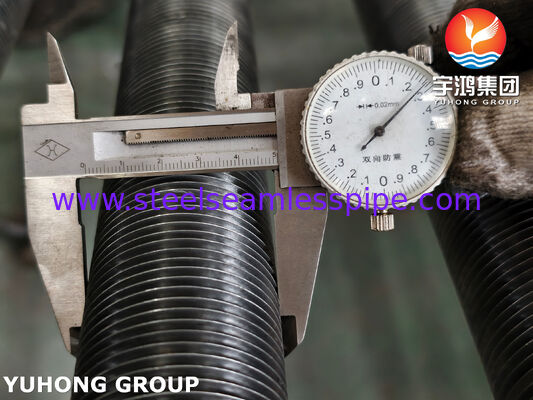

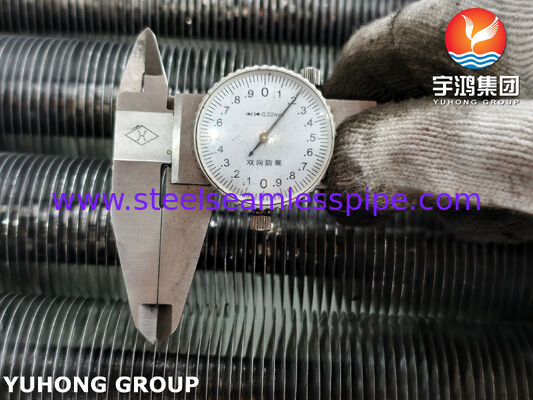

- Misurazione dell'altezza e del passo della pinna
- Verifica della resistenza allo strappo
- Ispezione dei difetti superficiali
4. Ispezione finale
- Misurazione del diametro esterno
- Controllo dello spessore delle pareti
- Controllo della rettilineità dei tubi
- Verifica della lunghezza
- Ispezione degli imballaggi
Composizione chimica
Tubo base in acciaio al carbonio GOST 550-2020 (tipico)
| Elemento |
Contenuto tipico (%) |
| Carbonio (C) |
≤ 0,25 |
| Silicio (Si) |
0,17 – 0,37 |
| Manganese (Mn) |
0,35 – 0,80 |
| Fosforo (P) |
≤ 0,035 |
| Zolfo (S) |
≤ 0,035 |
| Ferro (Fe) |
Bilancia |
La composizione chimica può variare in base alla specifica qualità di acciaio GOST specificata dal cliente.
Materiale dell'aletta in alluminio AL1060
| Elemento |
Contenuto tipico (%) |
| Alluminio (Al) |
≥ 99,60 |
| Silicio (Si) |
≤ 0,25 |
| Ferro (Fe) |
≤ 0,35 |
| Rame (Cu) |
≤ 0,05 |
| Manganese (Mn) |
≤ 0,03 |
| Magnesio (Mg) |
≤ 0,03 |
| Zinco (Zn) |
≤ 0,05 |
Proprietà meccaniche
Tubo in acciaio GOST 550-2020 (tipico)
| Proprietà |
Requisito |
| Resistenza alla trazione |
370 – 500MPa |
| Forza di snervamento |
≥ 215MPa |
| Allungamento |
≥ 20% |
| Durezza |
Secondo i requisiti di grado applicabili |
Materiale dell'aletta in alluminio AL1060
| Proprietà |
Valore tipico |
| Resistenza alla trazione |
70 – 130MPa |
| Forza di snervamento |
20 – 80MPa |
| Allungamento |
≥ 20% |
| Densità |
2,70 g/cm³ |
| Conducibilità termica |
ca. 230 W/m·K |
Perché scegliere i nostri tubi ad aletta incorporati?
- Prodotto secondo i requisiti internazionali del settore degli scambiatori di calore
- Prestazioni affidabili del tubo in acciaio GOST 550-2020
- Alette in alluminio AL1060 ad alta conducibilità
- Forte legame meccanico tra aletta e tubo
- Adatto per applicazioni con condensatori raffreddati ad aria ad alta capacità
- Ispezione rigorosa durante tutta la produzione
- Dimensioni personalizzate disponibili per appaltatori EPC e produttori di scambiatori di calore OEM
