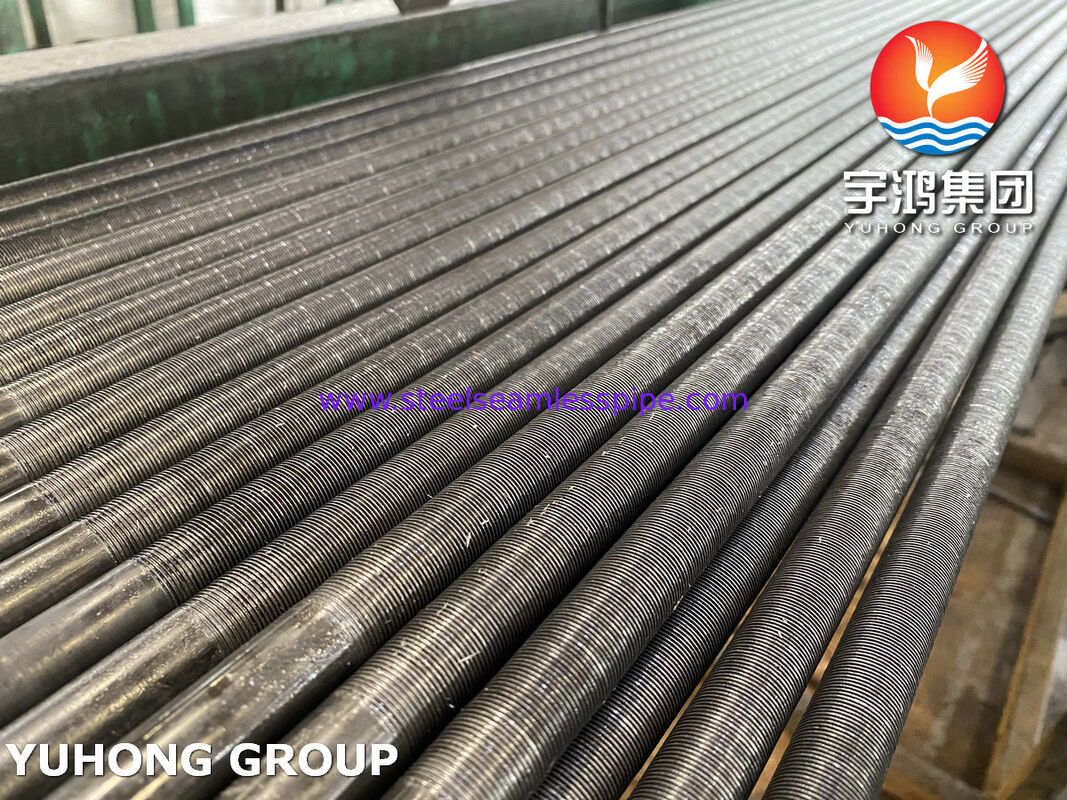

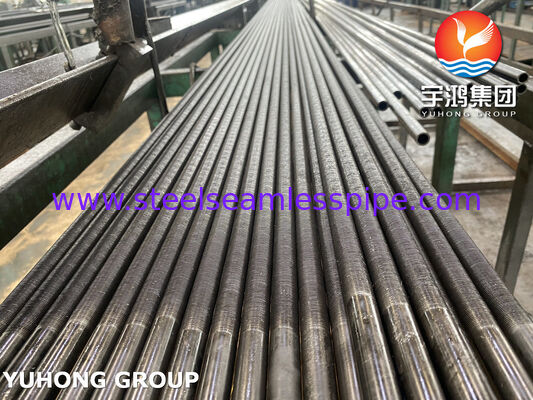

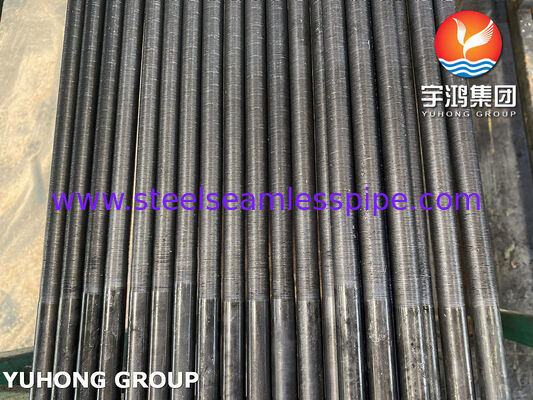

Tubi a pinne basse per condensatori ¢ tubo a pinne basse in acciaio al carbonio ASTM A179
Visualizzazione del prodotto
ASTM A179 Tubi a pinne basse per condensatorisono tubi di trasferimento di calore appositamente progettati per aumentare l'efficienza termica nei condensatori a guscio, evaporatori e altri sistemi di scambiatori di calore compatti.Prodotto a partire da materie prime di alta qualitàTubi di acciaio a basso tenore di carbonio senza saldatura di ASTM A179, questi tubi presentano una struttura a pinna integrata formata sulla superficie esterna del tubo,ampliando significativamente l'area di trasferimento del calore mantenendo un'eccellente resistenza meccanica e resistenza alla pressione.
Rispetto ai tubi lisci convenzionali, i tubi a pinne basse offrono una superficie esterna più ampia, una migliore turbolenza del fluido,e prestazioni migliorate di scambio termico senza aumentare significativamente le dimensioni delle apparecchiature. Sono ampiamente utilizzati incondensatori di vapore, condensatori di refrigerazione, scambiatori di calore di centrali elettriche, sistemi HVAC e apparecchiature di raffreddamento di processi industriali.
I nostri tubi a pinne basse ASTM A179 sono fabbricati secondo rigorose procedure di controllo della qualità per garantire precisione dimensionale, prestazioni affidabili,e lunghezza di vita nelle applicazioni di trasferimento di calore più esigenti.
ASTM A179 Caratteristiche di fabbricazione dei tubi a pinne basse
1. Progettazione integrale a pinne basse
Le pinne sono meccanicamente formate direttamente dalla parete del tubo madre, creando un forte legame metallurgico tra il tubo e le pinne.Questa costruzione integrale elimina il rischio di allentamento delle pinne o resistenza al contatto riscontrata nei disegni di pinne attaccate all'esterno.
I principali vantaggi sono:
- Aumento della superficie di trasferimento del calore
- Miglioramento dell'efficienza del condensatore
- Migliore resistenza alle vibrazioni e al ciclo termico
- Progettazione di scambiatori di calore compatti
- Riduzione dei costi operativi e di manutenzione
2. base di tubo in acciaio al carbonio ASTM A179
La norma ASTM A179 specifica tubi di acciaio a basso tenore di carbonio a freddo senza saldature comunemente utilizzati per scambiatori di calore e condensatori.
- Eccellente conduttività termica
- Buona saldabilità
- Proprietà meccaniche stabili
- Funzionamento affidabile in condizioni di temperatura e pressione moderate
Specificativi comuni di tubi a pinne basse ASTM A179
| Articolo |
Specificità |
| Tipo di prodotto |
Tubo integrale a pinne basse |
| Materiale di base |
ASTM A179 / ASME SA179 Acciaio al carbonio |
| Processo di produzione |
Tiratura a freddo senza saldatura + laminatura integrale delle pinne |
| Applicazione |
Condensatori, scambiatori di calore, evaporatori |
| Tipo di tubo |
Non cucito |
| Tipo di pinna |
Pinne integrali a bassa altezza |
| Condizione della superficie |
Rilasciato / sottaceto / finitura brillante |
| Distanze |
Di solito 3 ̊12 m o su misura |
| Norme |
ASTM A179 / ASME SA179 |
Intervallo di dimensioni comune
I tubi a pinne basse ASTM A179 possono essere fabbricati in base ai disegni degli scambiatori di calore del cliente.
Tubo al di fuori della gamma di diametro
- 12.7 mm (1/2")
- 15.88 mm (5/8")
- 19.05 mm (3/4")
- 220,0 mm
- 25.4 mm (1")
- 31.75 mm (1-1/4")
Intervallo di spessore della parete del tubo
- 10,0 mm
- 1.2 mm
- 1.5 mm
- 1.65 mm
- 20,0 mm
- 2.5 mm
Parametri tipici delle pinne
| Parametro |
Intervallo tipico |
| Altezza delle pinne |
00,8 ∼2,5 mm |
| Densità delle pinne |
16 ̊40 pinne/pollice |
| Pianta della pinna |
00,6 ∼1,6 mm |
| Spessore delle pinne |
0.15 ∙ 0,35 mm |
| Aumento del diametro delle pinne |
Approximatamente 1,2×1,6 volte l' OD del tubo |
Le dimensioni personalizzate sono disponibili in base ai requisiti di progettazione termica del condensatore.
Composizione chimica del materiale ASTM A179
Requisiti chimici tipici secondo ASTM A179:
| Elemento |
Composizione (%) |
| Carbonio (C) |
0.06'0.18 |
| Manganese (Mn) |
0.27 ¢ 0.63 |
| Fosforo (P) |
≤ 0.035 |
| Sulfuro (S) |
≤ 0.035 |
Il contenuto di carbonio controllato a basso contenuto fornisce un'eccellente duttilità e capacità di formazione a freddo, rendendo l'ASTM A179 adatto per la produzione di pinne integrali.
Proprietà meccaniche dei tubi a pinne basse ASTM A179
| Immobili |
Requisito |
| Resistenza alla trazione |
≥ 325 MPa |
| Forza di resa |
≥ 180 MPa |
| L'allungamento |
≥ 35% |
Le proprietà meccaniche assicurano che il tubo possa resistere:
- Espansione durante la fabbricazione di scambiatori di calore
- Lo stress termico causato da variazioni di temperatura
- Funzionamento a pressione interna
- Manipolazione meccanica durante l'installazione
Metodi di ispezione e di prova
Per garantire l'affidabilità del prodotto, i tubi a pinne basse ASTM A179 sono sottoposti a ispezioni e prove complete.
1Analisi chimica
Ogni lotto di produzione viene analizzato utilizzando:
- Spettometro di emissione ottica (OES)
- Verifica della composizione chimica
Ciò garantisce la conformità ai requisiti ASTM A179.
2Ispezione dimensionale.
L'ispezione comprende:
- Misurazione del diametro esterno
- Misura dello spessore della parete
- Ispezione dell'altezza delle pinne
- Misurazione del passo delle pinne
- Verifica della lunghezza del tubo
- Controllo della reticolazione
Le attrezzature di misurazione avanzate garantiscono dimensioni precise della superficie di trasferimento del calore.
3- Prova meccanica
Le prove meccaniche comprendono:
Prova di trazione
Verifica:
- Resistenza alla trazione
- Forza di resa
- Performance di allungamento
Prova di durezza
Garantisce una corretta condizione del materiale e la consistenza della produzione.
4. Prova non distruttiva (NDT)
I metodi di prova disponibili includono:
Esame di corrente eddy (ECT)
Rileva:
- Difetti di superficie
- Fessure
- Discontinuità materiali
Test a ultrasuoni (UT)
Controlli:
- Difetti interni
- Uniformità dello spessore della parete
Prova idrostatica
Conferma:
- Resistenza alla pressione
- Integrità del tubo
- Prevenzione delle perdite
5- Ispezione superficiale e visiva
Ogni tubo viene ispezionato per:
- Deformazione delle pinne
- Rischi superficiali
- Oxidazione
- Difetti di fabbricazione
- Requisiti di pulizia
Applicazioni dei tubi a pinne basse ASTM A179
I tubi di condensazione a pinne basse ASTM A179 sono ampiamente utilizzati in:
Condensatori a vapore
Utilizzato in:
- Sistemi di generazione di energia
- Unità di recupero di vapore industriale
- Impianti di trasformazione
Condensatori frigoriferi
Adatti a:
- Frigoriferi
- Sistemi di refrigerazione HVAC
- Attrezzature di raffreddamento
Scambiatori di calore a conchiglia e tubi
Utilizzato per:
- Trasformazione chimica
- Sistemi petrolchimici
- Applicazioni di raffreddamento industriale
Evaporatori e apparecchiature di trasferimento di calore di processo
Fornire una maggiore efficienza di trasferimento di calore in progetti compatti.
Vantaggi dei tubi a pinne basse ASTM A179
- Capacità di trasferimento di calore superiore rispetto ai tubi lisci
- Dimensioni ridotte degli scambiatori e consumo di materiale
- Eccellente conduttività termica da tubo a pinna
- Performance meccaniche affidabili
- Adatti per la produzione di condensatori di grandi volumi
- Soluzione economica in acciaio al carbonio
- Compatibile con i modelli standard di scambiatori di calore a guscio e tubo
Perché scegliere i nostri tubi a pinne basse ASTM A179
Produciamo tubi a pinne basse con un controllo rigoroso su:
- Qualità delle materie prime
- Dimensioni del tubo
- Precisione della geometria delle pinne
- Finitura superficiale
- Prestazioni meccaniche
- Procedure di prova non distruttiva
I nostri tubi a pinne basse ASTM A179 forniscono una soluzione di trasferimento di calore efficiente ed economica per i produttori di condensatori, appaltatori EPC e fornitori di scambiatori di calore industriali in tutto il mondo.
