Tubi ad aletta borchiati ASTM A335 P22
Panoramica del prodotto
I tubi ad aletta borchiati ASTM A335 P22 sono componenti per il trasferimento di calore in acciaio legato di alta qualità appositamente progettati per servizi ad alta temperatura e alta pressione. Realizzati in lega di acciaio ferritico senza saldatura ASTM A335 grado P22, questi tubi sono dotati di perni solidi saldati a resistenza in modo uniforme attorno alla superficie del tubo, aumentando significativamente l'effettiva area di trasferimento del calore mantenendo un'eccellente integrità meccanica.
La composizione di cromo-molibdeno dell'acciaio P22 fornisce resistenza all'ossidazione, resistenza allo scorrimento viscoso e prestazioni a temperature elevate superiori, rendendo questi tubi con borchie la scelta ideale per ambienti operativi difficili in cui i tubi alettati convenzionali possono subire erosione o incrostazioni.
I tubi ad alette borchiate sono ampiamente installati in caldaie, riscaldatori, unità di recupero del calore di scarto, forni petrolchimici, caldaie a letto fluido, inceneritori e riscaldatori di processo di raffineria dove la durabilità e la lunga durata sono essenziali.
Caratteristiche
- Prodotto in acciaio legato senza saldatura ASTM A335 grado P22
- Eccellente resistenza al creep a temperature elevate
- Elevata resistenza all'ossidazione e alle incrostazioni
- Prestazioni di fatica termica superiori
- La saldatura dei perni garantisce un'eccezionale resistenza meccanica
- Eccellente resistenza all'erosione in ambienti con gas sporchi
- Adatto per applicazioni severe di cicli termici
- Vita operativa più lunga con manutenzione ridotta
- Miglioramento dell'efficienza del trasferimento di calore
- Progettato per il funzionamento continuo ad alta temperatura
Applicazioni tipiche
I tubi ad aletta borchiati ASTM A335 P22 sono ampiamente utilizzati in:
- Riscaldatori a fuoco
- Caldaie a recupero di calore di scarto (WHRB)
- Forni petrolchimici
- Caldaie a letto fluido (CFB e BFB)
- Riscaldatori della raffineria
- Caldaie a vapore
- Economizzatori
- Generatori di vapore a recupero di calore (HRSG)
- Unità di recupero zolfo
- Riscaldatori ad olio diatermico
- Impianti di cemento
- Impianti di produzione di energia
Processo di produzione
I tubi con alette con borchie sono prodotti attraverso un processo automatizzato di saldatura a resistenza in cui i singoli perni in acciaio sono saldati in modo permanente sulla superficie esterna del tubo P22 senza saldatura.
Le fasi di produzione includono:
- Ispezione delle materie prime
- Taglio del tubo e preparazione delle estremità
- Saldatura automatica dei perni
- Verifica dell'integrità della saldatura
- Controllo della rettilineità
- Misurazione dimensionale
- Trattamento termico (quando specificato)
- Pulizia della superficie
- Ispezione finale
- Imballaggio protettivo
Il prodotto finito offre un'eccellente forza di adesione e una distribuzione uniforme dei perni per un trasferimento di calore costante.
Gamma di dimensioni standard
Le seguenti dimensioni rappresentano le capacità di produzione comuni.
Tubo base
| Articolo |
Allineare |
| Diametro esterno |
25,4 mm – 219,1 mm (1" – 8") |
| Spessore della parete |
2,5 mm – 18 mm |
| Lunghezza del tubo |
Fino a 18.000 mm |
| Norma materiale |
ASTM A335 Grado P22 |
| Produzione |
Senza soluzione di continuità |
Dimensioni dei perni
| Articolo |
Gamma tipica |
| Diametro del perno |
6 mm – 15 mm |
| Altezza perno |
10 mm – 35 mm |
| Passo dei perni |
8 mm – 30 mm |
| Materiale del perno |
Acciaio al carbonio/Acciaio legato (secondo le condizioni di servizio) |
Sono disponibili dimensioni personalizzate in base alle specifiche del progetto.
Composizione chimica ASTM A335 P22
| Elemento |
Composizione (%) |
| Carbonio (C) |
0,05–0,15 |
| Manganese (Mn) |
0,30–0,60 |
| Silicio (Si) |
Massimo 0,50 |
| Fosforo (P) |
Massimo 0,025 |
| Zolfo (S) |
Massimo 0,025 |
| Cromo (Cr) |
1,90–2,60 |
| Molibdeno (Mo) |
0,87–1,13 |
Proprietà meccaniche ASTM A335 P22
| Proprietà |
Valore |
| Resistenza alla trazione |
≥415MPa |
| Forza di snervamento |
≥205MPa |
| Allungamento |
≥30% |
| Durezza |
Secondo i requisiti ASTM A335 |
| Temperatura di servizio |
Fino a circa 600°C (a seconda dell'applicazione) |
La lega di cromo-molibdeno fornisce un'eccellente resistenza allo scorrimento a lungo termine a temperature operative elevate.
Ispezione e test
Ogni lotto di tubi ad aletta con borchie ASTM A335 P22 può essere sottoposto a controlli di qualità completi per garantire la conformità alle specifiche del cliente e agli standard internazionali.
I metodi di ispezione tipici includono:
Ispezione delle materie prime
- Identificazione del materiale
- Verifica del certificato di prova del mulino (MTC).
- PMI (identificazione positiva del materiale)
Controllo dimensionale

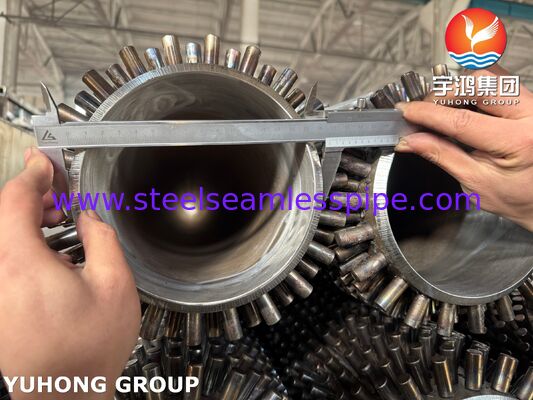

- Diametro esterno
- Spessore della parete
- Lunghezza del tubo

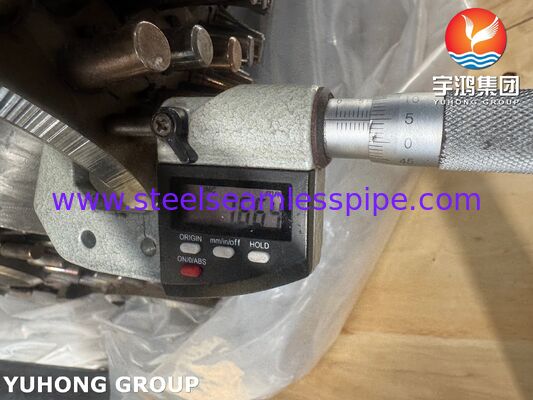

- Spaziatura tra i perni

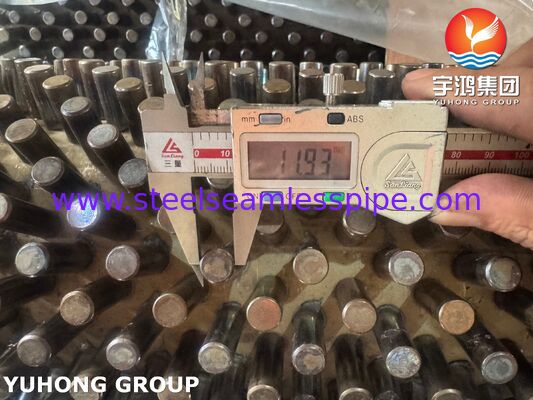

- Altezza perno
- Allineamento dei perni
- Misurazione della rettilineità
Prove meccaniche
- Prova di trazione
- Prova di appiattimento
- Prova di durezza
- Prova di piega (quando richiesto)
Controlli non distruttivi (NDT)
- Prova idrostatica
- Prova delle correnti parassite
- Test ad ultrasuoni (UT)
- Ispezione con particelle magnetiche (MPI)
- Ispezione con liquidi penetranti (PT) per perni saldati
- Ispezione visiva delle saldature dei perni
Ispezione della qualità della saldatura
- Esame dell'integrità della saldatura
- Test di estrazione dei perni (quando specificato)
- Verifica dei parametri di saldatura
Ispezione della superficie
- Esame della finitura superficiale
- Ispezione dell'ossidazione
- Rilevamento dei difetti
- Ispezione degli imballaggi
Vantaggi dei tubi ad aletta borchiati ASTM A335 P22
Rispetto ai tubi semplici convenzionali, i tubi ad alette con borchie P22 forniscono:
- Maggiore superficie di scambio termico esterno
- Maggiore efficienza termica
- Ottima resistenza agli shock termici
- Prestazioni eccezionali con flussi di gas abrasivi
- Ridotto accumulo di cenere rispetto alle alette continue
- Costi di manutenzione inferiori
- Durata operativa più lunga
- Prestazioni affidabili ad alta pressione e temperatura
- Eccellente resistenza alla deformazione da scorrimento
- Miglioramento dell'efficienza della caldaia e del forno
Garanzia di qualità
I nostri tubi ad aletta borchiati ASTM A335 P22 sono prodotti secondo rigorosi sistemi di gestione della qualità per garantire prestazioni e affidabilità costanti del prodotto. La produzione e l'ispezione possono essere eseguite in conformità con gli standard internazionali e i requisiti del progetto del cliente. La tracciabilità dei materiali, il controllo della qualità della saldatura e i test completi vengono mantenuti durante tutto il processo di produzione per fornire prodotti adatti ad applicazioni industriali esigenti.

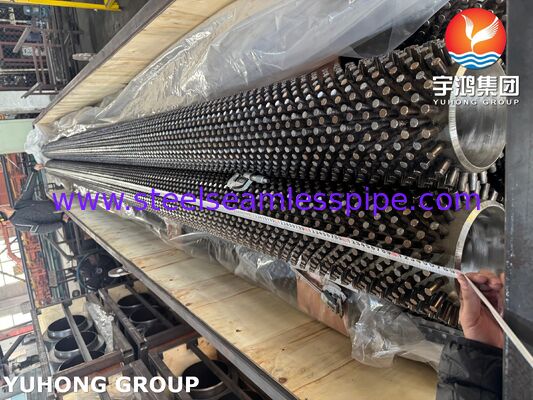

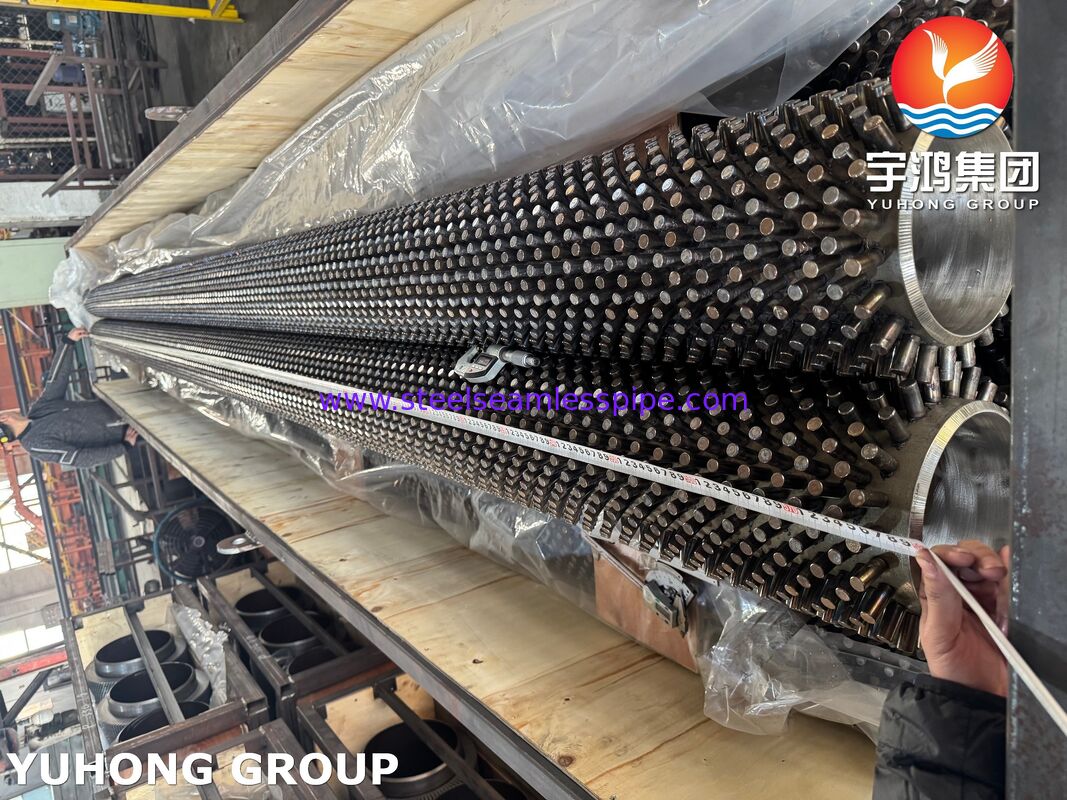

Imballaggio e consegna
I prodotti sono accuratamente imballati per prevenire danni meccanici e corrosione durante il trasporto.
Le opzioni di imballaggio includono:
- Fasci di telai in acciaio
- Casse di legno
- Esportazione di imballaggi idonei alla navigazione marittima
- Tappi terminali in plastica
- Avvolgimento a prova di umidità
- Confezione personalizzata su richiesta
Perché scegliere i nostri tubi ad aletta borchiati ASTM A335 P22?
- Produttore esperto di soluzioni industriali di tubi alettati
- Apparecchiature avanzate per la saldatura automatizzata dei perni
- Controllo di qualità rigoroso durante tutta la produzione
- Produzione personalizzata secondo le specifiche del progetto
- Competenza sui materiali in lega ad alta temperatura
- Servizi completi di ispezione e collaudo
- Consegna globale affidabile
- Supporto tecnico per applicazioni su scambiatori di calore, caldaie e riscaldatori
I nostri tubi ad aletta borchiati ASTM A335 P22 sono progettati per offrire prestazioni affidabili di trasferimento del calore, eccellente resistenza alle condizioni di servizio ad alta temperatura e durata estesa delle apparecchiature nelle applicazioni di produzione di energia, petrolchimica, raffineria e riscaldamento industriale.
