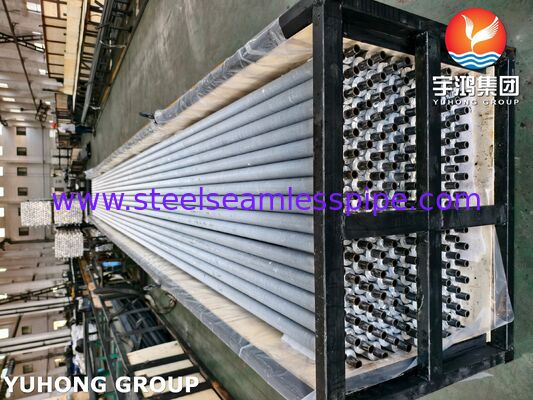

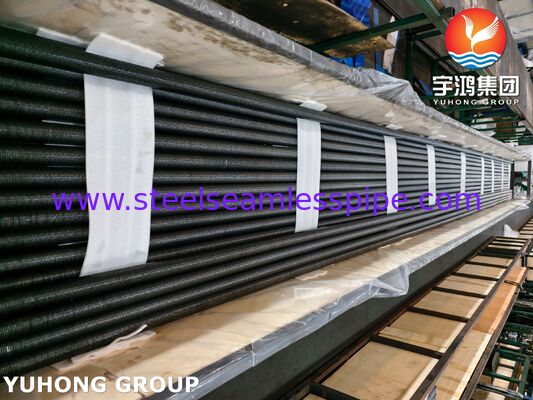

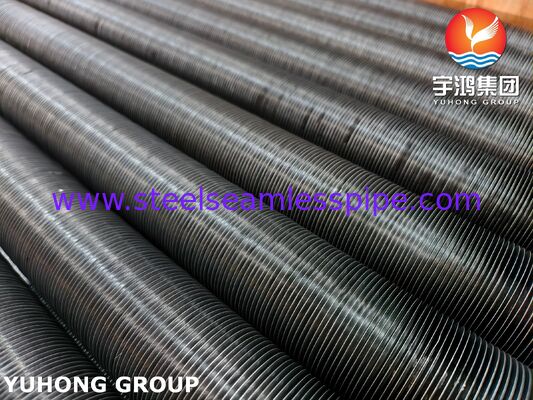

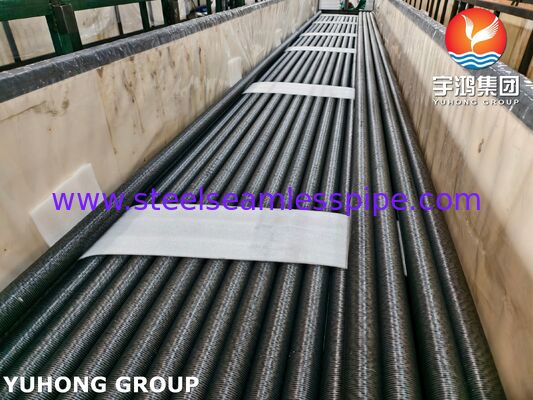

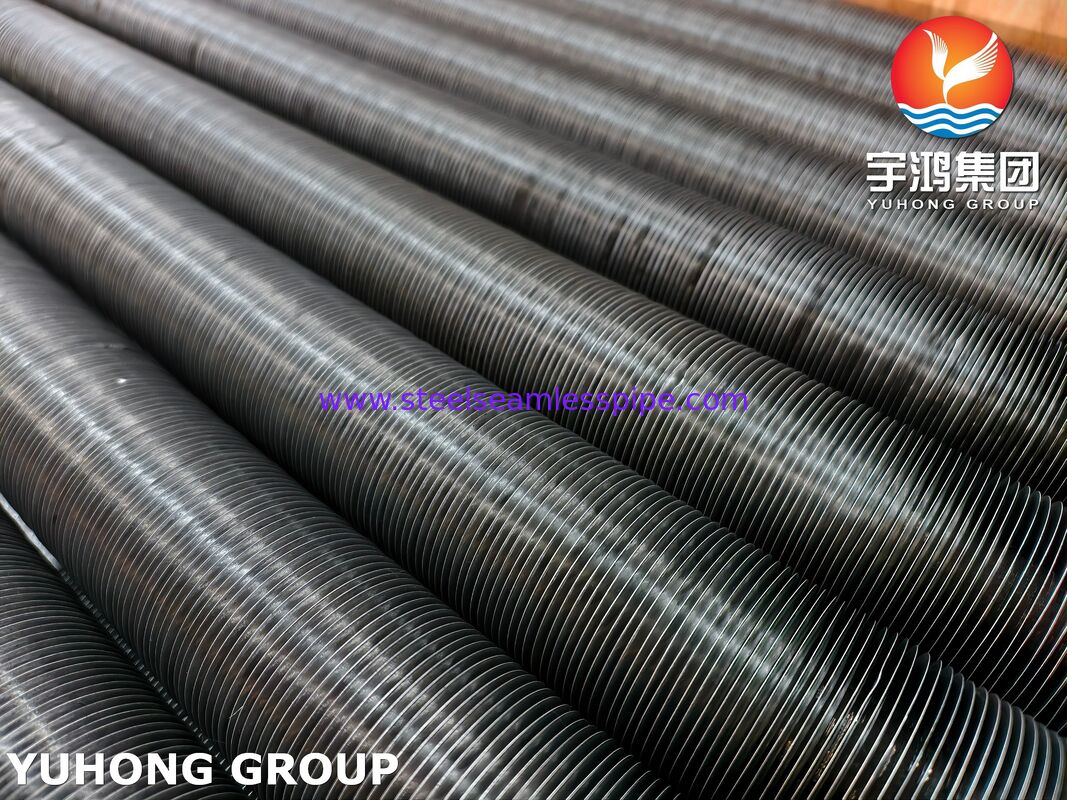

ASTM A179 Tubi a pinna incorporati
Tubi a pinna incorporati (tipo G) ad alta efficienza ASTM A179 per scambiatori di calore industriali
di una lunghezza superiore a 20 mm,Tubi a pinna di tipo G, sono fabbricati lavorando una precisa scanalatura elicoidale nella superficie esterna di un tubo di acciaio al carbonio senza saldatura ASTM A179.e il materiale del tubo circostante viene arrotolato sulla base della pinna per creare un legame meccanico sicuroQuesto processo di produzione garantisce un'eccellente ritenzione delle pinne, un efficiente trasferimento di calore e un'affidabilità operativa a lungo termine.
L'ASTM A179 è un tubo di acciaio a freddo senza saldature a basso tenore di carbonio, specificamente sviluppato per scambiatori di calore, condensatori e apparecchiature simili di trasferimento di calore.buona formabilità, e le proprietà meccaniche affidabili lo rendono un materiale di base ideale per la produzione di tubi a pinna incorporati.
I tubi a pinne incorporati aumentano significativamente l'area superficiale esterna di trasferimento del calore mantenendo al contempo un'eccellente resistenza alle vibrazioni, al ciclo termico e al funzionamento industriale continuo.Sono ampiamente utilizzati nella generazione di energia, lavorazione petrolchimica, sistemi HVAC e applicazioni industriali di recupero del calore.
Caratteristiche del prodotto
- Fabbricati a partire da tubi di acciaio al carbonio a freddo senza saldatura ASTM A179
- Fabbricazione di pinne di tipo G (incorporate) con lavorazioni di precisione
- Eccellente conduttività termica per uno scambio termico efficiente
- Forte legame meccanico tra pinna e tubo
- Alta resistenza al allentamento delle pinne durante il ciclo termico
- Confezionati per il trasporto di merci
- Miglioramento dell'efficienza dell'apparecchiatura con aumento della superficie
- Compatibile con vari materiali delle pinne
- Lunga durata di servizio e manutenzione ridotta
- Dimensioni personalizzate delle pinne disponibili su richiesta
Applicazioni tipiche
I tubi ASTM A179 sono ampiamente utilizzati in:
- Scambiatori di calore a conchiglia e tubi
- Scambiatori di calore raffreddati ad aria
- Condensatori a vapore
- Sistemi di recupero del calore residuo
- Apparecchiature per lo scambio di calore HVAC
- Impianti petrolchimici
- Rafinerie di petrolio
- Impianti di trasformazione chimica
- Centrali di generazione di energia
- Sistemi di raffreddamento dei processi
- Unità di raffreddamento a secco industriali
Specificativi del prodotto
| Articolo |
Specificità |
| Standard del tubo di base |
ASTM A179 |
| Tipo di tubo |
Acciaio a basso tenore di carbonio senza cuciture |
| Tipo di pinna |
Incorporato (tipo G) |
| Materiale delle pinne |
Alumini, rame, acciaio al carbonio, acciaio inossidabile |
| Metodo di produzione |
Incorporazione meccanica delle scanalature |
| Diametro esterno del tubo |
19.05 ∼63,5 mm (3/4" ∼2-1/2") |
| Spessore della parete del tubo |
10,65 ∼ 5,0 mm |
| Lunghezza del tubo |
Fino a 18 000 mm |
| Altezza delle pinne |
8 ̊16 mm |
| Spessore delle pinne |
0.30 ∙ 0,60 mm |
| Pianta della pinna |
2.0 ¥ 6,0 mm |
| Temperatura massima di funzionamento raccomandata |
Fino a circa 400°C (a seconda del materiale delle pinne e delle condizioni di esercizio) |
Sono disponibili dimensioni personalizzate, configurazioni delle pinne e materiali per soddisfare le esigenze specifiche del progetto.
Composizione chimica dell'ASTM A179
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0.06 |
| Manganese (Mn) |
0.27 ¢ 0.63 |
| Fosforo (P) |
≤ 0.035 |
| Sulfuro (S) |
≤ 0.035 |
Il basso contenuto di carbonio fornisce un'eccellente saldabilità, duttilità e conduttività termica per applicazioni di trasferimento di calore.
Proprietà meccaniche
| Immobili |
Valore |
| Resistenza alla trazione |
≥325 MPa |
| Forza di resa |
≥ 180 MPa |
| L'allungamento |
≥ 35% |
| Durezza |
≤ 72 HRB (circa ≤ 137 HB) |
Queste proprietà consentono ai tubi a pinna incorporati ASTM A179 di fornire prestazioni affidabili nei sistemi di scambio di calore a bassa e media pressione.
Ispezione e collaudo
Ogni tubo ASTM A179 può essere ispezionato secondo i requisiti di qualità ASTM, ASME e specifici del cliente.
Le procedure di ispezione tipiche comprendono:
- Revisione della certificazione delle materie prime
- Analisi della composizione chimica
- Prova delle proprietà meccaniche
- Ispezione dimensionale del tubo
- Misurazione dell'altezza delle pinne e del passo delle pinne
- Verifica della profondità della scanalatura
- Ispezione dell'integrità del legame delle pinne
- Prova di pressione idrostatica
- Test di corrente di vorticoso
- Prova ad ultrasuoni (UT)
- Prova di perdita d'aria (su richiesta)
- Identificazione positiva del materiale (PMI) (facoltativo)
- Ispezione visiva delle superfici
- Misurazione della rettitudine
- Imballaggio finale e verifica della qualità
Su richiesta sono disponibili ispezioni di terze parti da parte di SGS, TÜV, BV, DNV, Intertek o di agenzie di ispezione designate dal cliente.
Vantaggi dei tubi a pinna incorporati ASTM A179
La tecnologia delle pinne incorporate fornisce un eccellente equilibrio tra efficienza termica e durata meccanica.riducendo al minimo la possibilità di separazione delle pinne anche durante una prolungata espansione e contrazione termica.
Rispetto ai tubi semplici, i tubi a pinna incorporati ASTM A179 forniscono un'area di trasferimento di calore esterna significativamente maggiore,consentire ai progettisti di ridurre le dimensioni degli scambiatori aumentando al contempo le prestazioni termicheLa loro eccellente conduttività termica, unita a una robustezza meccanica affidabile, le rende una soluzione conveniente per un'ampia varietà di applicazioni industriali di trasferimento di calore.
Perché scegliere i nostri tubi ASTM A179 a pinna incorporata?
- tubi di base senza cuciture in acciaio al carbonio ASTM A179 di qualità superiore
- Tecnologia di finitura CNC di precisione per una qualità costante
- Produzione rigida in conformità alle norme ASTM e ASME
- Eccellente resistenza di legame tra pinna e tubo
- Ispezione completa e tracciabilità completa del materiale
- Disponibile geometria delle pinne e dimensioni del tubo personalizzate
- Capacità di produzione OEM e di progetto
- Imballaggi destinati all'esportazione
- Programmi di produzione veloci e supporto tecnico affidabile
I nostri tubi ASTM A179 sono progettati per massimizzare l'efficienza del trasferimento di calore mantenendo l'integrità meccanica a lungo termine.e configurazioni personalizzabili, sono una scelta ideale per scambiatori di calore, economizzatori, condensatori e altri sistemi termici industriali che richiedono prestazioni affidabili ed efficienti.
