Tubo a pinna incorporato di tipo ASTM A179 G - Pinne in alluminio per scambiatori di calore

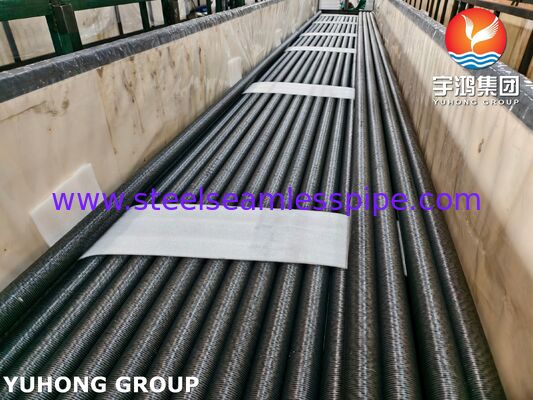

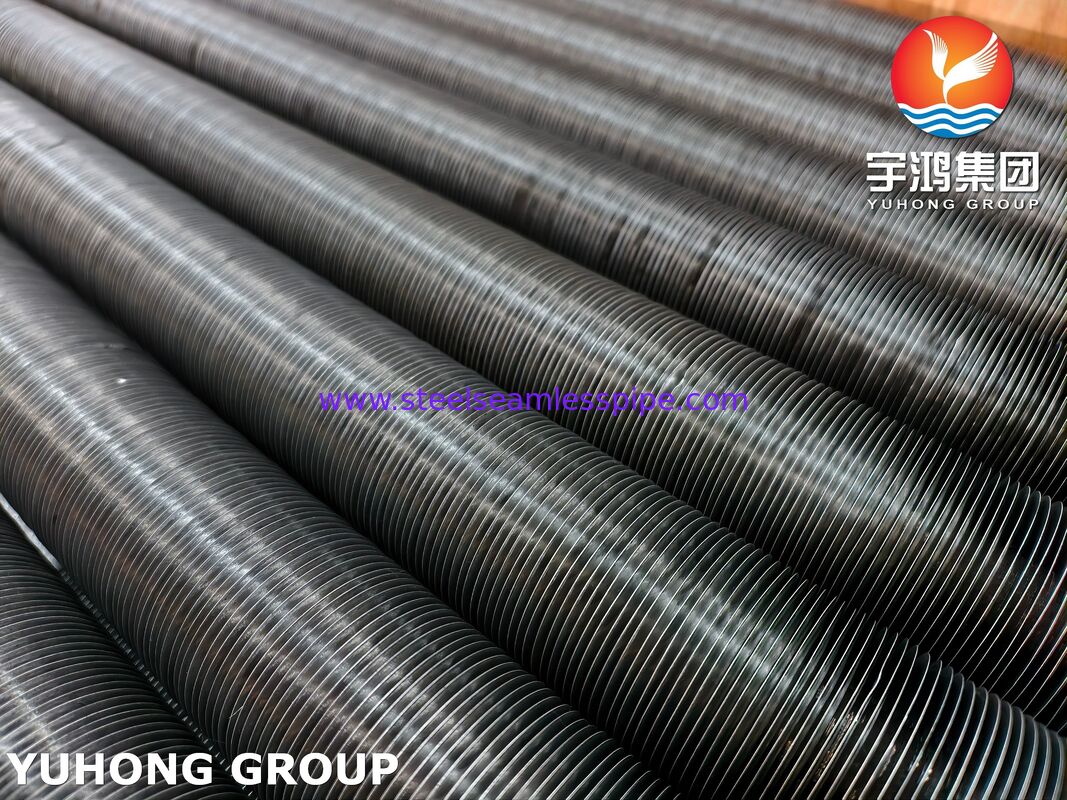

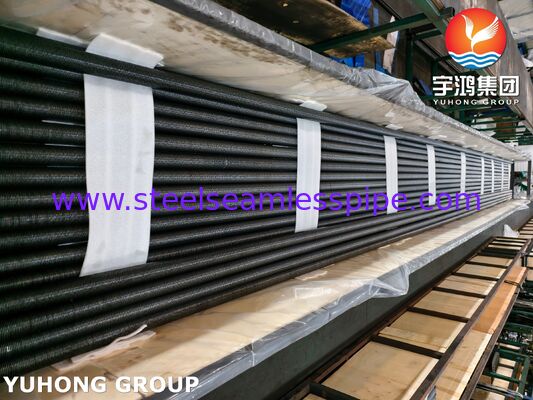

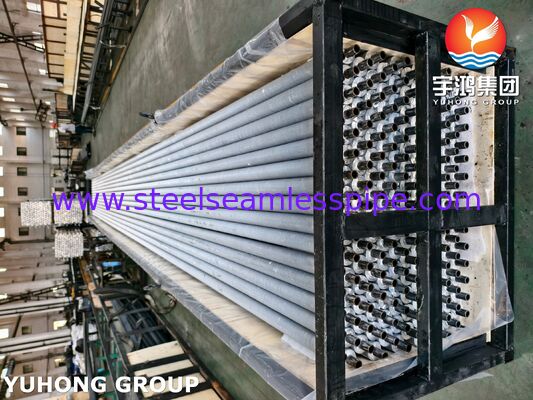

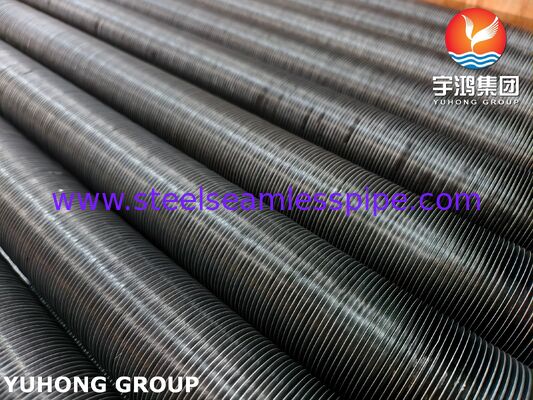

Tubi alettati in alluminio incorporati tipo ASTM A179 G (tubo base A179 + alette AL)

Introduzione al prodotto

I tubi alettati incorporati (tipo G) sono componenti per il trasferimento di calore ad alta efficienza ampiamente utilizzati negli scambiatori di calore raffreddati ad aria e in altri sistemi termici industriali. Realizzati con acciaio a basso tenore di carbonio trafilato a freddo senza saldatura ASTM A179 / SA179 come tubo base e alette in alluminio ad alta conduttività (tipicamente AL1060 o AL1100) incorporate meccanicamente nelle scanalature elicoidali sulla superficie del tubo, questi tubi aumentano significativamente la superficie di scambio termico mantenendo un eccellente contatto termico e integrità meccanica.

Il design di tipo G (incorporato) offre una ritenzione delle alette superiore alle alte temperature e ai cicli termici rispetto alle alternative avvolte o saldate, rendendolo ideale per ambienti industriali esigenti con temperature di esercizio fino a 400°C (752°F).

Specifiche dei materiali del prodotto

• Materiale del tubo base: ASTM A179 / ASME SA179 Acciaio a basso tenore di carbonio trafilato a freddo senza saldatura
• Materiale aletta: lega di alluminio 1060/1100 (elevata purezza per conduttività termica ottimale)
• Tipo di aletta: alette a spirale integrate di tipo G

Struttura del tubo alettato e processo di produzione

Il tubo alettato incassato (tipo G) è costituito da tre elementi principali:

• Tubo base: tubo in acciaio al carbonio ASTM A179 senza saldatura che fornisce robustezza strutturale e resistenza alla pressione.
• Alette: striscia di alluminio avvolta a spirale e bloccata nel tubo.
• Processo di inclusione: nel tubo base viene ricavata una precisa scanalatura elicoidale (profonda circa 0,25–0,40 mm). La striscia dell'aletta in alluminio viene avvolta in tensione nella scanalatura con una forza controllata. Le spalle della scanalatura vengono quindi arrotolate sulla base dell'aletta, creando un forte bloccaggio meccanico riempiendo nuovamente con il materiale del tubo di base. Ciò si traduce in un'eccellente forza di adesione (tipicamente forza di trazione ≥ 70 N) e una bassa resistenza al contatto termico.

Questo processo garantisce che le alette rimangano saldamente attaccate anche in condizioni di vibrazioni, dilatazione termica e temperatura elevata.

Composizione chimica

Tubo base – ASTM A179

Materiale pinna: alluminio 1060

Specifiche dimensionali e tolleranze

Gamme tipiche (dimensioni personalizzate disponibili su richiesta):

Le estremità nude vengono generalmente fornite per la saldatura/assemblaggio e la protezione superficiale (rivestimento metallizzato di zinco o alluminio) può essere applicata alle aree esposte.

Vantaggi prestazionali

• Eccellente ritenzione delle alette: l'incorporamento meccanico garantisce che le alette rimangano sicure fino a 400°C, resistendo all'allentamento dovuto ai cicli termici o alle vibrazioni.
• Elevata efficienza di trasferimento del calore: bassa resistenza di contatto e ampia superficie (le alette aumentano l'area effettiva 3-10 volte).
• Durata superiore: forte legame meccanico (forza di trazione ≥70 N) e resistenza alla corrosione grazie alle alette in alluminio.
• Conveniente: prestazioni affidabili a costi inferiori rispetto alle alette estruse in molte applicazioni ad alta temperatura.
• Buona antivegetativa: il profilo liscio delle alette riduce l'accumulo di polvere.
• Ampio intervallo di temperature: adatto per il funzionamento continuo da basse a alte temperature (max ~400°C).

Applicazioni

I tubi alettati in alluminio incorporati di tipo ASTM A179 G sono ampiamente utilizzati in:

• Petrolchimico e raffineria: scambiatori di calore raffreddati ad aria (ACHE), condensatori e raffreddatori di processo.
• Produzione di energia: caldaie, economizzatori, sistemi di recupero del calore di scarto e condensatori di vapore in impianti termici, nucleari e geotermici.
• Lavorazione chimica: evaporatori, riscaldatori e raffreddatori che gestiscono fluidi corrosivi o ad alta temperatura.
• HVAC e refrigerazione: raffreddatori d'aria, essiccatori e unità di recupero del calore su larga scala.
• Petrolio e gas: trattamento del gas, raffreddatori a compressione e scambiatori di calore per tubazioni.
• Altri settori: metallurgia, lavorazione alimentare e applicazioni marine che richiedono un efficiente trasferimento di calore aria-fluido.

Perché sceglierci: i nostri vantaggi e la nostra esperienza

Con anni di esperienza come produttore professionale ae esportatore di tubi alettati, siamo specializzati in tubi alettati di tipo G incorporato ASTM A179 e abbiamo fornito migliaia di tonnellate a clienti in Medio Oriente, Sud-Est asiatico, Europa e Nord America.

• Rigoroso controllo di qualità: piena conformità agli standard ASTM, ASME e API 661. I test interni comprendono controlli dimensionali, test di trazione della forza di adesione, test idrostatici e ispezioni con correnti parassite.
• Capacità di personalizzazione: Produciamo secondo i disegni e le specifiche del cliente, con lunghezze flessibili, densità delle alette e configurazioni con estremità nude.
• Catena di fornitura affidabile: l'approvvigionamento stabile delle materie prime (tubi A179 e alluminio di elevata purezza) garantisce una qualità costante e una consegna puntuale.
• Prezzi e servizio competitivi: prezzi di fabbrica diretti con supporto tecnico professionale, documentazione in inglese e servizio post-vendita.
• Comprovata esperienza: i nostri prodotti sono ampiamente riconosciuti nei progetti petrolchimici e nelle centrali elettriche per la loro durata e prestazioni.

Che tu abbia bisogno di tubi alettati incorporati A179 + AL standard o completamente personalizzati, siamo il tuo partner di fiducia per soluzioni di scambiatori di calore di alta qualità. Contattaci oggi per un preventivo competitivo o una consulenza tecnica!
