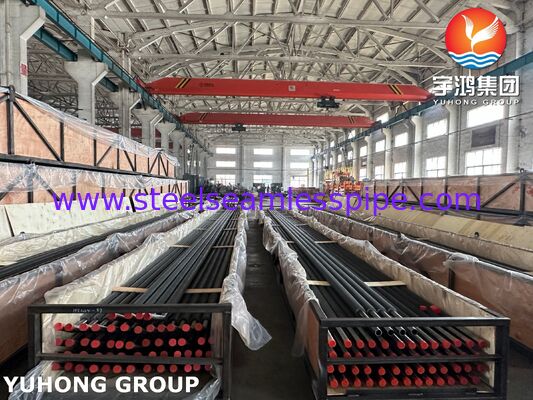

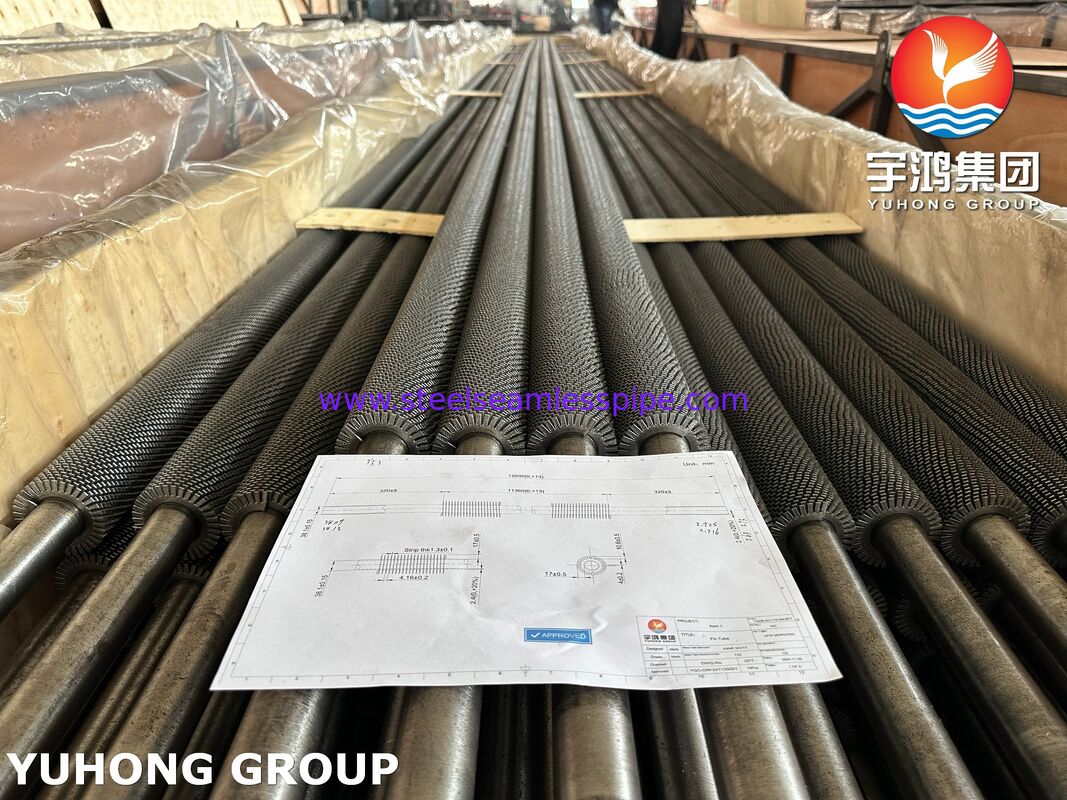

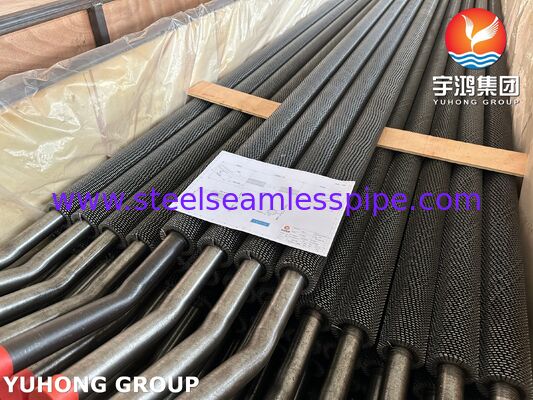

Produttore di tubi alettati seghettati ASTM SA213 T22
Panoramica del prodotto
I tubi alettati seghettati ASTM SA213 T22 sono componenti premium per il trasferimento di calore progettati per ambienti di servizio ad alta temperatura e alta pressione. Realizzati con tubi in acciaio legato ferritico senza saldatura ASTM SA213 grado T22 e dotati di alette dentellate saldate in continuo, questi tubi sono ampiamente utilizzati in caldaie, economizzatori, riscaldatori d'aria, unità di recupero del calore di scarto, impianti petrolchimici e impianti di produzione di energia.
Il design delle alette seghettate migliora le prestazioni termiche interrompendo lo strato limite dei gas in flusso, creando una maggiore turbolenza e migliorando l'efficienza del trasferimento di calore convettivo. Combinati con l'eccellente resistenza allo scorrimento viscoso e alla resistenza all'ossidazione dell'acciaio legato ASTM SA213 T22, questi tubi alettati garantiscono un funzionamento affidabile a lungo termine in applicazioni industriali impegnative.
Cosa sono i tubi alettati seghettati?
I tubi alettati seghettati sono prodotti saldando alette appositamente dentellate (seghettate) sulla superficie esterna di un tubo secondo uno schema elicoidale continuo. Il profilo segmentato dell'aletta aumenta la turbolenza del flusso d'aria riducendo la resistenza termica sulla superficie dell'aletta.
Rispetto ai tubi ad alette solidi semplici, i tubi ad alette seghettati offrono:
- Coefficienti di trasferimento termico più elevati
- Miglioramento dell'efficienza termica lato gas
- Migliori prestazioni in condizioni di incrostazione
- Requisiti di dimensioni ridotte delle apparecchiature
- Costi operativi complessivi inferiori
- Maggiore efficienza di recupero del calore
Per i sistemi di recupero del calore ad alta temperatura, ASTM SA213 T22 è uno dei materiali più ampiamente richiesti grazie alla sua eccellente ritenzione di forza e resistenza alla corrosione.
Caratteristiche principali
Eccellente resistenza alle alte temperature
La composizione della lega di cromo-molibdeno fornisce un'eccezionale resistenza allo scorrimento viscoso e stabilità meccanica a temperature operative elevate.
Prestazioni di trasferimento del calore migliorate
Le alette seghettate creano turbolenza controllata, aumentando la velocità di trasferimento del calore rispetto ai design convenzionali delle alette solide.
Integrità della saldatura superiore
La saldatura a resistenza ad alta frequenza garantisce un legame metallurgico continuo tra aletta e tubo, riducendo al minimo la resistenza al contatto termico.
Resistenza all'ossidazione e al ridimensionamento
Il contenuto di cromo migliora la resistenza all'ossidazione e alle incrostazioni in ambienti con gas di scarico ad alta temperatura.
Lunga durata
Progettato per il funzionamento continuo in processi industriali gravosi dove l'affidabilità e l'efficienza termica sono fondamentali.
Opzioni di progettazione flessibili
Disponibili in dimensioni personalizzate, configurazioni di alette e combinazioni di materiali per soddisfare requisiti di processo specifici.
Applicazioni tipiche
I tubi alettati seghettati ASTM SA213 T22 sono comunemente utilizzati in:
- Economizzatori di caldaia
- Preriscaldatori d'aria
- Generatori di vapore a recupero di calore (HRSG)
- Sistemi di recupero del calore di scarto
- Riscaldatori di processo di raffineria
- Forni petrolchimici
- Scambiatori di calore per centrali elettriche
- Riscaldatori ad olio diatermico
- Unità di Recupero Gas di Scarico Industriale
- Apparecchiature per il raffreddamento del gas di processo
Gamma di produzione standard
| Parametro |
Gamma standard |
| Materiale del tubo di base |
ASTM SA213 T22 |
| Diametro esterno del tubo |
19,05 mm – 63,50 mm |
| Spessore della parete del tubo |
2,0 mm – 8,0 mm |
| Lunghezza del tubo |
Fino a 18.000 mm |
| Materiale della pinna |
Acciaio al carbonio, acciaio legato, acciaio inossidabile |
| Spessore delle pinne |
0,8 mm – 2,0 mm |
| Altezza della pinna |
8 mm – 25 mm |
| Passo della pinna |
3 mm – 12 mm |
| Densità delle pinne |
80 – 330 alette/metro |
| Tipo di pinna |
Aletta saldata seghettata elicoidale |
| Metodo di produzione |
Saldatura a resistenza ad alta frequenza (HFW) |
Le dimensioni personalizzate possono essere prodotte secondo le specifiche del progetto e gli standard internazionali.
Composizione chimica ASTM SA213 T22
| Elemento |
Composizione (%) |
| Carbonio (C) |
0,05 – 0,15 |
| Manganese (Mn) |
0,30 – 0,60 |
| Fosforo (P) |
≤ 0,025 |
| Zolfo (S) |
≤ 0,025 |
| Silicio (Si) |
≤0,50 |
| Cromo (Cr) |
1,90 – 2,60 |
| Molibdeno (Mo) |
0,87 – 1,13 |
Gli elementi di lega di cromo e molibdeno contribuiscono in modo significativo alla resistenza alle alte temperature, alla resistenza all'ossidazione e alle prestazioni di scorrimento a lungo termine.
Proprietà meccaniche ASTM SA213 T22
| Proprietà |
Valore minimo |
| Resistenza alla trazione |
415MPa |
| Forza di snervamento |
205MPa |
| Allungamento |
30% |
| Durezza |
Tipicamente ≤ 163 HB |
| Temperatura di servizio massima consigliata |
ca. 600°C |
Le proprietà meccaniche possono variare a seconda delle condizioni di trattamento termico e dei requisiti di produzione.
Processo di produzione
I nostri tubi alettati seghettati ASTM SA213 T22 sono prodotti utilizzando un processo di produzione controllato:
- Ispezione delle materie prime in entrata e verifica della certificazione.
- Preparazione di precisione dei tubi senza saldatura ASTM SA213 T22.
- Produzione di listelli ad alette seghettate secondo specifiche di progetto.
- Avvolgimento continuo ad alette elicoidali.
- Saldatura a resistenza ad alta frequenza delle alette sulla superficie del tubo.
- Monitoraggio del cordone di saldatura e verifica della qualità.
- Controllo dimensionale e test prestazionali.
- Pulizia, conservazione, marcatura e confezionamento delle superfici.
Questo processo garantisce un forte legame tra aletta e tubo e una conduttività termica ottimale.
Ispezione e garanzia di qualità
Ogni lotto viene sottoposto a procedure complete di test e ispezione per garantire la conformità alle specifiche del cliente e agli standard internazionali.
Verifica dei materiali
- Revisione del certificato della materia prima
- Tracciabilità del numero di calore
- Identificazione positiva del materiale (PMI) su richiesta

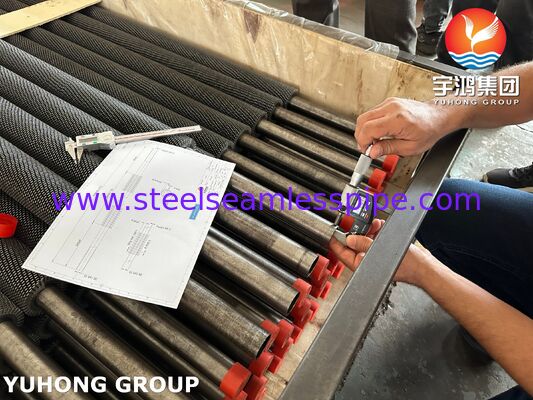

Controllo dimensionale
- Misurazione del diametro esterno
- Verifica dello spessore delle pareti
- Misurazione dell'altezza della pinna
- Ispezione del passo delle alette
- Verifica della rettilineità del tubo
- Controllo della tolleranza sulla lunghezza
Prove meccaniche
- Prova di trazione
- Prova di durezza
- Prova di appiattimento
- Test di espansione (ove applicabile)
Controlli non distruttivi (NDT)
- Test delle correnti parassite (ECT)
- Test ad ultrasuoni (UT)
- Test con liquidi penetranti (PT)
- Test con particelle magnetiche (MT) su richiesta
Ispezione della qualità della saldatura
- Esame del legame aletta-tubo
- Monitoraggio continuo della saldatura
- Test di integrità dell'attacco delle pinne
Test di pressione
- Test idrostatico secondo i requisiti ASTM quando specificato.
Vantaggi dei tubi alettati seghettati ASTM SA213 T22
- Maggiore area di scambio termico esterno
- Miglioramento dell'efficienza termica nelle applicazioni lato gas
- Eccellente resistenza alla deformazione da scorrimento
- Impatto incrostante ridotto rispetto ai tubi ad alette solidi
- Prestazioni superiori in ambienti ad alta temperatura
- Minore consumo di carburante grazie a un migliore recupero del calore
- Ingombro ridotto delle apparecchiature
- Durata operativa estesa
Documentazione disponibile
Al momento della spedizione potrà essere fornita la seguente documentazione:
- EN 10204 3.1 Certificato di prova dei materiali
- Rapporto sull'analisi chimica
- Rapporto di prova meccanica
- Rapporto di controllo dimensionale
- Rapporto di prova idrostatica
- Rapporto PMI (facoltativo)
- Rapporti NDT
- Lista imballaggio
- Certificato di conformità
Perché scegliere i nostri tubi alettati seghettati ASTM SA213 T22?
I nostri tubi alettati seghettati sono progettati per massimizzare l'efficienza termica pur mantenendo una durata eccezionale in condizioni operative severe. Attraverso una tecnologia di saldatura avanzata, un rigoroso controllo di qualità e una completa tracciabilità dei materiali, forniamo soluzioni di tubi alettati che soddisfano i severi requisiti della produzione di energia, della lavorazione petrolchimica, delle operazioni di raffineria e dei sistemi di recupero del calore industriale in tutto il mondo.
Sia che il vostro progetto richieda dimensioni standard o design di tubi alettati completamente personalizzati, i nostri tubi alettati seghettati ASTM SA213 T22 offrono prestazioni affidabili di trasferimento del calore, costi di manutenzione ridotti e valore operativo a lungo termine.
