Tubo a pinna arrotolata di tipo L (tubo in acciaio ASME SA179 con pinna in alluminio AL1060)

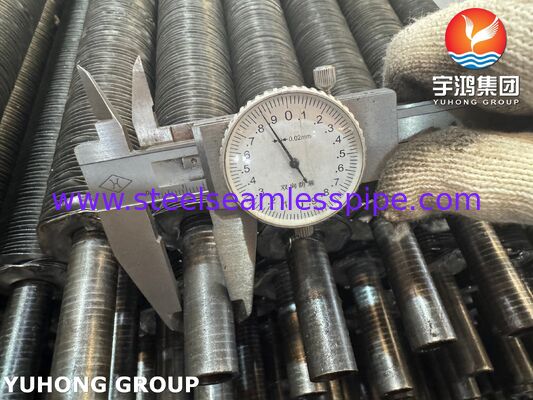

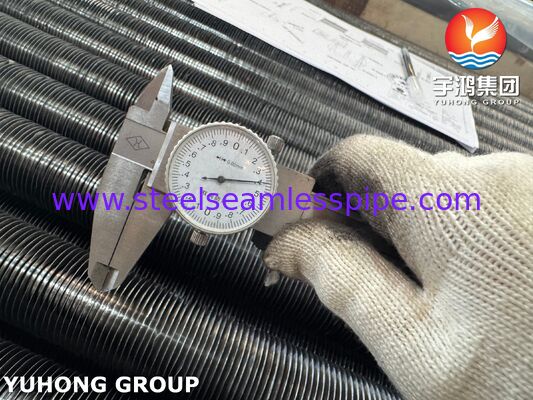

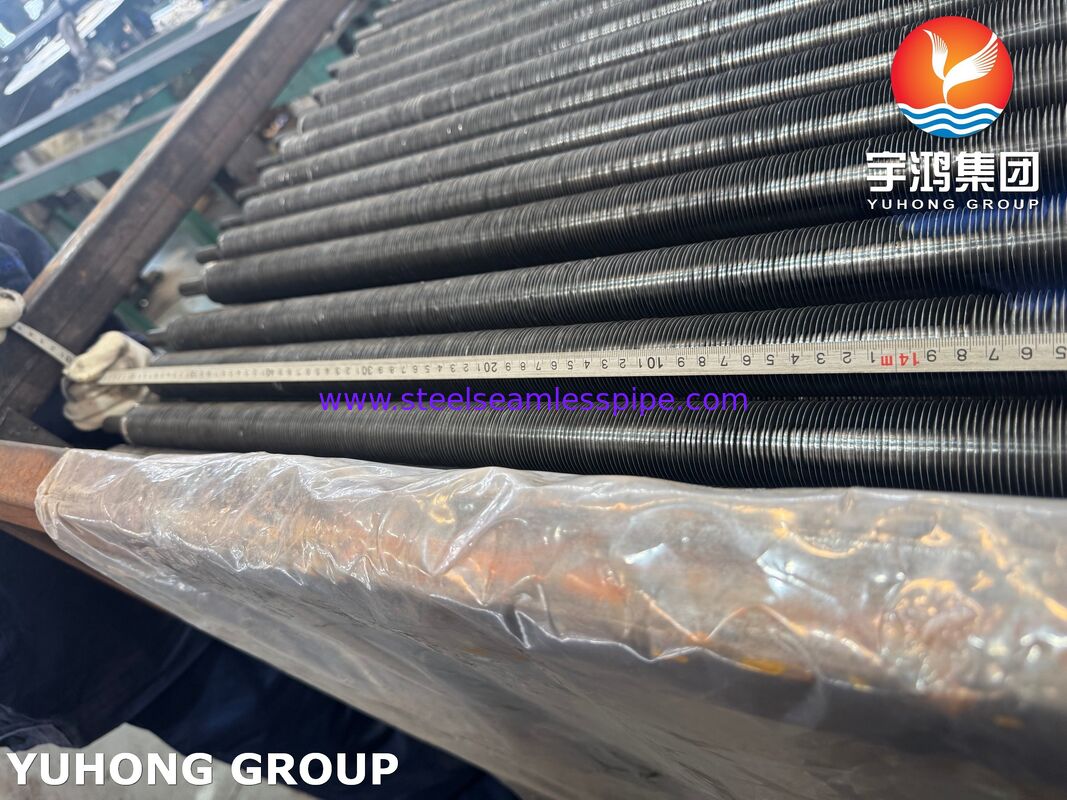

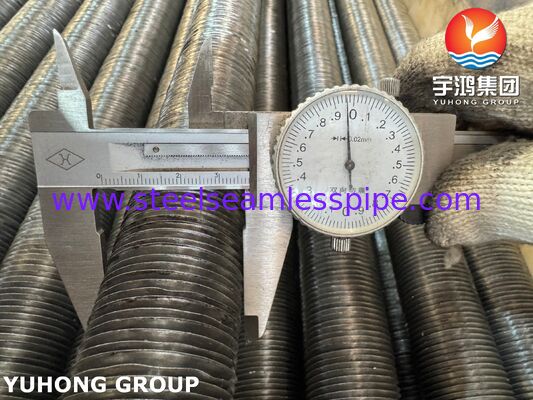

Visualizzazione del prodotto
Il tubo laminato a pinne di tipo L è una soluzione di trasferimento di calore economicamente conveniente ed efficiente dal punto di vista termico, sviluppata per scambiatori di calore raffreddati ad aria a bassa o media temperatura, condensatori, raffreddatori di olio,e sistemi di raffreddamento industriali. fabbricato utilizzando un tubo di acciaio al carbonio senza saldatura ASME SA179 e una striscia di pinna di alluminio di alta purezza AL1060,questo tubo a pinne fornisce un aumento sostanziale dell'area di trasferimento di calore esterno mantenendo un'eccellente affidabilità meccanica.
La pinna è meccanicamente modellata in un profilo a "L" e arrotolata a elica attorno alla superficie del tubo sotto tensione controllata.creare contatto continuo tra metalli che favorisca un efficiente trasferimento di caloreInoltre, il piede di pinna sovrapposto protegge parzialmente la superficie del tubo dall'esposizione atmosferica, contribuendo a ridurre la corrosione esterna in condizioni di funzionamento adeguate.
A causa della sua costruzione economica e delle sue prestazioni comprovate, il tubo a pinne di tipo L rimane una delle configurazioni di tubo a pinne più utilizzate nelle apparecchiature di trasferimento di calore raffreddate ad aria.
Caratteristiche chiave
- Alta efficienza termica grazie all'ampliamento della superficie esterna.
- Eccellente conduttività termica dal materiale AL1060 di pinne di alluminio.
- Progettazione economica per progetti di scambiatori di calore su larga scala.
- La struttura leggera riduce il peso complessivo dell'attrezzatura.
- Il contatto continuo tra pinna e tubo migliora le prestazioni di trasferimento di calore.
- Protezione parziale della superficie del tubo dall'esposizione ambientale.
- Adatto a temperature di funzionamento basse e moderate.
- La geometria uniforme delle pinne garantisce prestazioni costanti.
- Facile integrazione in vari modelli di scambiatori di calore.
- Disponibile in dimensioni e configurazioni di pinne personalizzate.
Metodo di produzione
I tubi a pinne a forma di L sono prodotti avvolgendo meccanicamente una striscia di alluminio preformata intorno alla superficie esterna del tubo di base.la striscia di alluminio è a forma di profilo in L, e il piede della pinna è strettamente avvolto sotto tensione per ottenere un contatto intimo con la parete del tubo.
A differenza dei tubi con pinne saldate, non è necessario un processo di fusione ad alta temperatura, preservando le proprietà metallurgiche originali sia del tubo di acciaio che della pinna di alluminio.
Il processo di produzione fornisce:
- Peso delle pinne costante
- Altezza uniforme delle pinne
- Attachamento stabile delle pinne
- Eccellente precisione dimensionale
- Performance termica affidabile
- Superficie esterna liscia delle pinne
Applicazioni tipiche
Scambiatori di calore raffreddati ad aria (ACHE)
Ideale per lavori di raffreddamento a bassa e media temperatura nelle industrie di processo dove è necessario un miglior trasferimento di calore da parte dell'aria.
Condensatori a vapore
Fornisce una superficie maggiore per una condensazione efficiente e un rigetto del calore.
Sistemi di raffreddamento ad olio
Adatti al raffreddamento:
- Oli lubrificanti
- Oli idraulici
- Olio di compressione
- Fluidi di processo industriale
Apparecchiature di climatizzazione e refrigerazione
Ampiamente utilizzato nei sistemi di raffreddamento commerciali e industriali che richiedono una dissipazione del calore efficiente.
raffreddamento dei processi industriali
Applicabile in:
- Impianti petrolchimici
- Impianti di trasformazione chimica
- Stazioni di generazione di energia
- Industria della trasformazione alimentare
- Operazioni di produzione
Specifiche tecniche standard
| Parametro |
Intervallo tipico |
| Materiale del tubo di base |
ASME SA179 Acciaio al carbonio senza saldatura |
| Materiale delle pinne |
AL1060 alluminio |
| Diametro esterno del tubo |
15.88 mm |
| Spessore della parete del tubo |
10,24 mm 4,11 mm |
| Lunghezza del tubo |
Fino a 18 000 mm |
| Altezza delle pinne |
7 mm 16 mm |
| Spessore delle pinne |
00,25 mm 0,40 mm |
| Pianta della pinna |
20,0 mm 5,0 mm |
| Densità delle pinne |
5 13 pinne per pollice (FPI) |
| Intervallo di temperatura di funzionamento |
Fino a 150°C ∼ 180°C |
| Tipo di pinna |
Pinna a ferita di tipo L |
| Standard di fabbricazione |
Specifica del cliente/norma industriale |
La geometria delle pinne e le dimensioni del tubo possono essere fornite in base alle esigenze del progetto.
ASME SA179 Composizione chimica dei tubi
| Elemento |
Composizione (%) |
| Carbonio (C) |
≤ 0.18 |
| Manganese (Mn) |
0.27 ¢ 0.63 |
| Fosforo (P) |
≤ 0.035 |
| Sulfuro (S) |
≤ 0.035 |
La composizione in acciaio a basso tenore di carbonio offre un'eccellente conducibilità termica, formabilità e saldabilità, rendendolo adatto per il servizio di scambiatori di calore.
ASME SA179 Proprietà meccaniche
| Immobili |
Valore minimo |
| Resistenza alla trazione |
325 MPa |
| Forza di resa |
180 MPa |
| L'allungamento |
35% |
| Durezza |
Conformemente ai requisiti ASME |
Queste proprietà garantiscono prestazioni strutturali affidabili in condizioni di funzionamento normali.
AL1060 Pin di alluminio Composizione chimica
| Elemento |
Composizione (%) |
| Alumini (Al) |
≥ 99.60 |
| Silicio (Si) |
≤ 0.25 |
| Ferro (Fe) |
≤ 0.35 |
| Copper (Cu) |
≤ 0.05 |
| Manganese (Mn) |
≤ 0.03 |
| Magnesio (mg) |
≤ 0.03 |
| Zinc (Zn) |
≤ 0.05 |
| Titanio (Ti) |
≤ 0.03 |
L'alta purezza dell'alluminio contribuisce a una conduttività termica eccezionale e ad eccellenti caratteristiche di formazione delle pinne.
AL1060 Proprietà meccaniche
| Immobili |
Valore tipico |
| Resistenza alla trazione |
60 ¥ 110 MPa |
| Forza di resa |
≥ 20 MPa |
| L'allungamento |
≥ 20% |
| Conduttività termica |
Circa 230 W/m·K |
Queste proprietà consentono un efficiente trasferimento di calore mantenendo la flessibilità durante il processo di avvolgimento.
Ispezione e garanzia della qualità
Ogni tubo a pinne avvolto di tipo L è sottoposto a rigorose procedure di ispezione durante tutta la produzione per garantire la consistenza e l'affidabilità del prodotto.
Ispezione delle materie prime
- Verifica del certificato di prova di mulino
- Controllo della tracciabilità dei materiali
- Validazione della composizione chimica
- Test PMI disponibili su richiesta
Ispezione dimensionale
- Misurazione del diametro esterno del tubo
- Verifica dello spessore della parete
- Ispezione dell'altezza delle pinne
- Verifica della discesa delle pinne
- Misurazione della tolleranza di lunghezza
- Controllo della rettitudine
Prova meccanica
- Prova di trazione
- Prova di appiattimento
- Prova di espansione
- Valutazione dell'integrità dell'avvolgimento delle pinne
Esame non distruttivo
- Test di corrente di vorticoso
- Prova di pressione idrostatica
- Prova di perdita pneumatica (se specificata)
- Ispezione dei difetti di superficie
Esame visivo
- Ispezione dell'uniformità delle pinne
- Valutazione della finitura superficiale
- Verifica dell'attacco delle pinne
- Ispezione degli imballaggi
Ispezione da parte di terzi
I servizi di ispezione indipendenti possono essere organizzati attraverso agenzie riconosciute a livello internazionale come SGS, TÜV, Bureau Veritas, Intertek e Lloyd's Register.
Vantaggi dei tubi a pinne a forma di L
Rispetto ai tubi nudi, i tubi a pinne a forma di L offrono:
- Superficie di trasferimento di calore significativamente maggiore
- Miglioramento dell'efficienza termica
- Riduzione dell'impronta degli scambiatori
- Bassi costi complessivi dell'attrezzatura
- Costruzione leggera
- Affidabilità comprovata nelle applicazioni a basse temperature
- Processo di fabbricazione economico
Questi vantaggi rendono i tubi a pinne di tipo L una scelta eccellente per i progetti che richiedono un miglioramento del trasferimento di calore conveniente.
Imballaggio e consegna
Per evitare danni alle pinne durante il trasporto e lo stoccaggio, i prodotti sono forniti con imballaggi protettivi di qualità per l'esportazione, tra cui:
- Casse in legno idonee per la navigazione
- Fabbricazione a partire da prodotti della voce 8528
- Distanze protettive
- Cappucci di protezione per le estremità dei tubi
- Soluzioni di imballaggio personalizzate per progetti
Tutti i metodi di imballaggio sono progettati per preservare la geometria delle pinne e la qualità del prodotto durante la spedizione e la movimentazione in loco.
