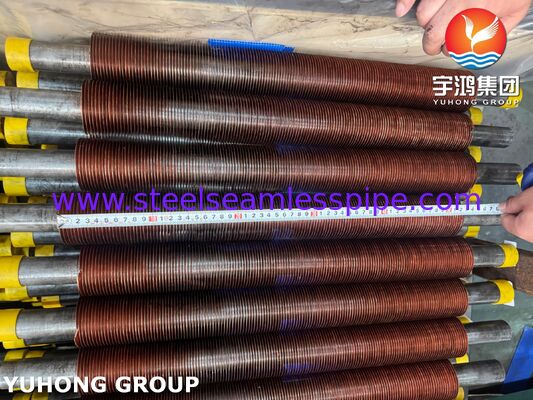

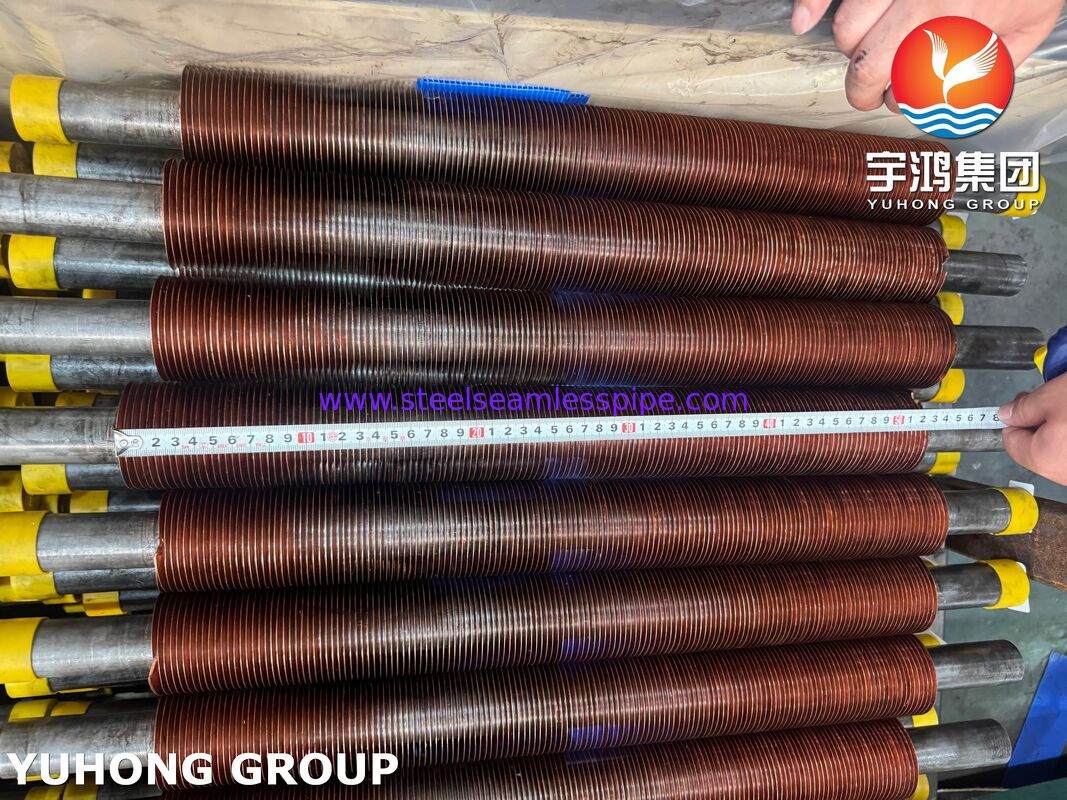

Tubi alettati incorporati ASTM A106 Gr.B con alette in rame CU-T2 per raffreddatori ad aria

I tubi alettati incorporati ASTM A106 Gr.B con alette in rame CU-T2 sono progettati per scambiatori di calore raffreddati ad aria ad alta efficienza e sistemi di raffreddamento industriale che richiedono conduttività termica superiore e affidabilità operativa a lungo termine. Il processo di produzione delle alette integrate inserisce e blocca meccanicamente la striscia di alette di rame in una scanalatura lavorata con precisione sulla superficie del tubo in acciaio al carbonio, creando un forte legame di tipo metallurgico che garantisce eccellenti prestazioni di trasferimento di calore e resistenza all'allentamento delle alette sotto cicli termici.

Combinando la resistenza meccanica dei tubi in acciaio senza saldatura ASTM A106 Grado B con l'eccezionale conduttività termica delle alette in rame CU-T2, questi tubi alettati sono ampiamente utilizzati nei raffreddatori ad aria, nei raffreddatori di processo, nei raffreddatori di gas, nei raffreddatori dell'olio, nei postrefrigeratori dei compressori, negli impianti di produzione di energia, negli impianti petrolchimici e nei sistemi di recupero del calore HVAC.

• Elevata efficienza di trasferimento del calore grazie alle alette in rame CU-T2 ad alta conduttività.
• Eccellente resistenza meccanica fornita dal tubo in acciaio senza saldatura ASTM A106 Gr.B.
• Forte legame tra aletta e tubo ottenuto grazie alla tecnologia delle alette integrate.
• Resistenza superiore alle vibrazioni e alla fatica termica.
• Ridotta resistenza termica lato aria.
• Vita utile prolungata nelle applicazioni di raffreddamento industriale.
• Adatto per sistemi di processo ad alta pressione.
• Design ottimizzato per la costruzione compatta dello scambiatore di calore.
• Costi operativi inferiori grazie a una migliore efficienza energetica.

I tubi alettati incorporati sono prodotti mediante lavorazione di una scanalatura elicoidale continua nella superficie esterna del tubo ASTM A106 Gr.B. Una striscia di alette di rame CU-T2 viene quindi avvolta meccanicamente e incorporata saldamente nella scanalatura. Il materiale del tubo di base viene spostato attorno alla radice dell'aletta per bloccare saldamente l'aletta in posizione.

Questo metodo di produzione fornisce:

• Elevata forza di attacco delle pinne.
• Eccellente contatto termico tra aletta e tubo.
• Geometria uniforme delle alette.
• Funzionamento affidabile in condizioni di ciclo termico continuo.
• Rischio ridotto di separazione delle alette rispetto ai tubi ad alette avvolti convenzionali.

Tubo base (ASTM A106 Gr.B)

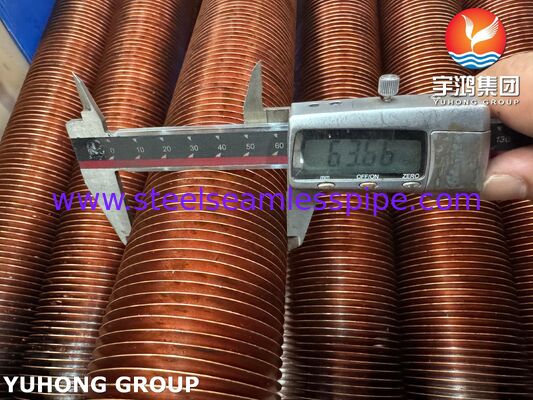

Gamma di diametri esterni:

• 19,05 mm (3/4")
• 25,40 mm (1")
• 31,75 mm (1-1/4")
• 38,10 mm (1-1/2")
• 50,80 mm (2")
• 57,15 mm (2-1/4")
• 60,33 mm (2-3/8")
• 63,50 mm (2-1/2")

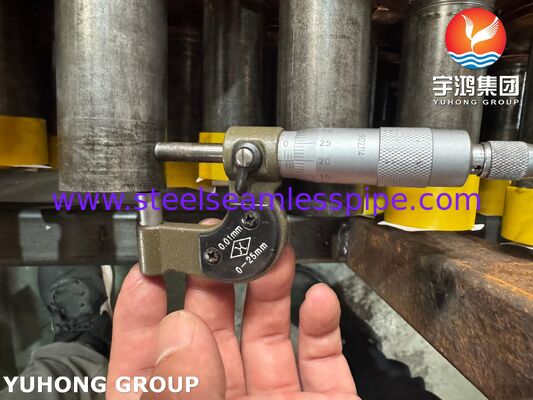

Spessore della parete:

• 2,0 mm – 8,0 mm

Lunghezza del tubo:

• Fino a 18.000 mm

CU-T2 Aletta in rame

Altezza pinna:

• 8 mm – 16 mm

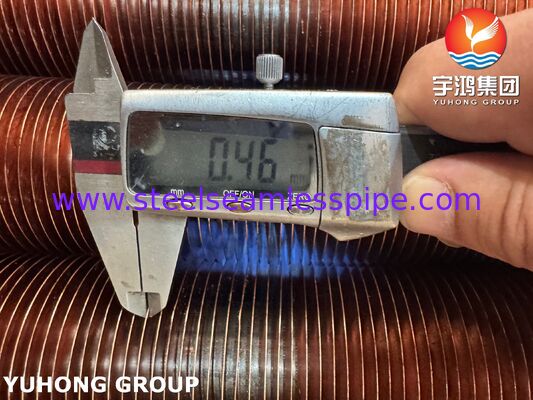

Spessore dell'aletta:

• 0,30 mm – 0,60 mm

Passo dell'aletta:

• 2,0 mm – 5,0 mm

Densità delle pinne:

• 5 FPI – 13 FPI

Le dimensioni possono essere personalizzate in base ai requisiti di progettazione termica.

Materiale del tubo di base

Tubo in acciaio al carbonio senza saldatura ASTM A106 grado B

Standard applicabili:

• ASTM A106
• ASME SA106

Applicazioni tipiche:

• Scambiatori di calore
• Raffreddatori d'aria
• Tubazioni di processo
• Attrezzature di raffineria
• Sistemi di generazione di energia

Materiale della pinna

CU-T2 Rame

Standard applicabili:

• ASTM B152
• GB/T5231
• EN CW004A

Caratteristiche:

• Alta conduttività termica
• Eccellente duttilità
• Buona resistenza alla corrosione
• Capacità superiore di formazione delle alette

ASTM A106 Grado B

Materiale dell'aletta in rame CU-T2

Tubo ASTM A106 grado B

CU-T2 Aletta in rame

Per garantire qualità costante e conformità alle specifiche di progetto, ogni lotto di tubi alettati incassati può essere sottoposto alle seguenti ispezioni:

Ispezione delle materie prime

• Verifica del certificato dei materiali
• Analisi della composizione chimica
• Controllo dimensionale
• Esame della qualità della superficie

Ispezione della produzione

• Misurazione del passo delle alette
• Verifica dell'altezza delle pinne
• Ispezione dello spessore delle alette
• Ispezione della profondità della scanalatura
• Esame dell'integrità dell'avvolgimento delle alette

Prove meccaniche

• Test di resistenza del legame delle alette
• Prova di appiattimento
• Prova di trazione
• Prova di durezza

Prove non distruttive

• Prova di pressione idrostatica
• Test delle correnti parassite
• Test ad ultrasuoni (UT)
• Test con particelle magnetiche (quando richiesto)

Ispezione finale

• Ispezione visiva
• Verifica della lunghezza
• Controllo della rettilineità
• Ispezione dell'imballaggio
• Disponibile ispezione di testimoni di terze parti

I tubi alettati incorporati ASTM A106 Gr.B con alette in rame CU-T2 sono ampiamente utilizzati in:

• Scambiatori di calore raffreddati ad aria (ACHE)
• Impianti petrolchimici
• Raffinerie
• Impianti di trattamento del gas naturale
• Centrali elettriche
• Sistemi di raffreddamento a compressore
• Unità di raffreddamento dell'olio
• Raffreddatori di processo
• Sistemi di recupero del calore di scarto
• Apparecchiature di raffreddamento industriale HVAC

La combinazione di acciaio al carbonio ASTM A106 Gr.B e alette in rame CU-T2 offre un equilibrio ideale tra resistenza meccanica e prestazioni termiche. Le alette in rame aumentano significativamente la superficie esterna di trasferimento del calore mantenendo una bassa resistenza termica, consentendo una maggiore efficienza di raffreddamento e un ingombro ridotto delle apparecchiature.

Per i produttori di raffreddatori ad aria che cercano soluzioni di trasferimento di calore affidabili ed economiche, i tubi alettati in rame incorporati rimangono una delle opzioni più efficaci per massimizzare le prestazioni termiche garantendo al contempo stabilità operativa a lungo termine.
