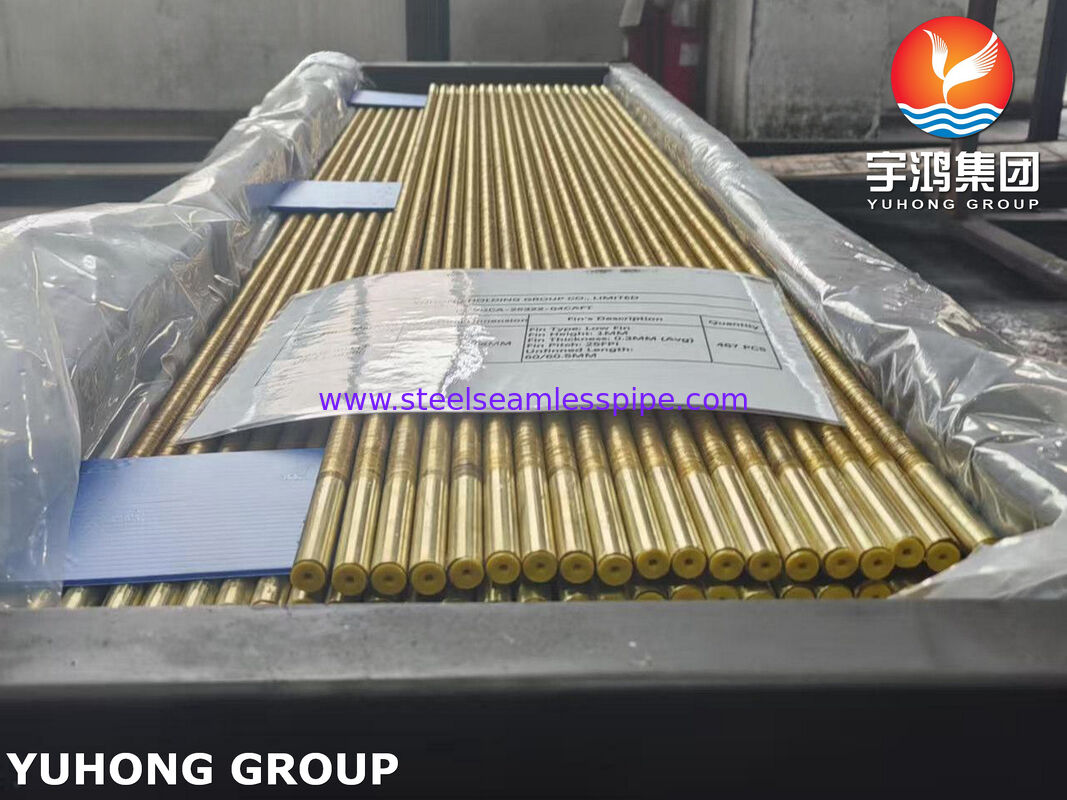

ASME SB111 C68700 Tubi ad aletta bassa per scambiatori di calore a fascio tubiero
Panoramica del prodotto
I tubi ad aletta bassa ASME SB111 C68700 sono tubi per trasferimento di calore a superficie migliorata di alta qualità, realizzati con tubi senza saldatura in ottone e alluminio (UNS C68700) e progettati specificamente per scambiatori di calore a fascio tubiero ad alta efficienza. La geometria ad aletta bassa è formata meccanicamente dalla parete del tubo di base, creando una struttura ad aletta integrale che aumenta significativamente l'area di trasferimento del calore esterno pur mantenendo un'eccellente conduttività termica e integrità meccanica.
L'ottone in alluminio C68700 è ampiamente riconosciuto per la sua eccezionale resistenza alla corrosione dell'acqua di mare, all'erosione, all'attacco e al biofouling, rendendolo uno dei materiali più ampiamente specificati per condensatori, refrigeratori marini, impianti di desalinizzazione, centrali elettriche e scambiatori di calore petrolchimici.
La combinazione della metallurgia dell'alluminio-ottone e del miglioramento delle alette basse consente ai progettisti di ottenere prestazioni termiche più elevate, dimensioni ridotte dello scambiatore e costi operativi inferiori rispetto ai tubi semplici convenzionali.
Caratteristiche principali
- Prodotto con tubi in ottone alluminio ASME SB111 UNS C68700 senza saldatura
- Costruzione integrale a pinne basse senza saldature o incollaggi
- Maggiore superficie di scambio termico esterno
- Eccellente resistenza alla corrosione dell'acqua di mare e dell'acqua salmastra
- Elevata resistenza all'erosione-corrosione e agli attacchi da urto
- Migliore efficienza dello scambiatore di calore
- Dimensioni del guscio e ingombro dell'attrezzatura ridotti
- Adatto per condensatori, evaporatori e raffreddatori di liquido
- Lunga durata in ambienti marini e industriali
- Geometria personalizzata delle alette disponibile per soddisfare i requisiti di progettazione termica
Applicazioni tipiche
Generazione di energia
- Condensatori di superficie del vapore
- Riscaldatori dell'acqua di alimentazione
- Sistemi di raffreddamento ausiliari
Industria marina
- Raffreddatori d'acqua di mare
- Sistemi di raffreddamento centralizzati
- Raffreddatori d'acqua della camicia del motore
- Scambiatori di calore per piattaforme offshore
Impianti di dissalazione
- Evaporatori flash multistadio
- Riscaldatori della salamoia
- Condensatori
Petrolchimico e raffinazione
- Raffreddatori di processo
- Condensatori di idrocarburi
- Sistemi di recupero del calore
HVAC e refrigerazione
- Condensatori raffreddati ad acqua
- refrigeratori
- Recuperatori di calore
Processo di produzione
Le alette basse sono formate attraverso un processo di lavorazione a freddo di precisione che sposta il materiale dalla parete del tubo per creare alette elicoidali continue. Poiché le alette sono solidali al tubo, non vi è alcuna discontinuità metallurgica tra l'aletta ed il materiale di base.
Questo metodo di produzione fornisce:
- Massima efficienza di trasferimento del calore
- Eccellente conduttività termica tra aletta e tubo
- Resistenza meccanica superiore
- Resistenza ai danni indotti dalle vibrazioni
- Affidabilità operativa a lungo termine
Gamma di dimensioni standard
| Parametro |
Gamma standard |
| Diametro esterno del tubo base |
15,88 mm – 31,75 mm |
| Spessore della parete del tubo |
0,70 mm – 3,00 mm |
| Lunghezza del tubo |
Fino a 18.000 mm |
| Altezza della pinna |
0,8 mm – 2,5 mm |
| Passo della pinna |
8 – 26 alette per pollice (FPI) |
| Spessore delle pinne |
0,25 mm – 0,50 mm |
| Lunghezza alettata |
Secondo le esigenze del cliente |
| Lunghezza dell'estremità nuda |
50 mm – 300 mm |
| Rapporto di miglioramento dell'area superficiale |
Tubo semplice da 2 a 4 volte |
Dimensioni personalizzate e configurazioni delle alette possono essere prodotte in base alle specifiche di progetto e ai calcoli di progettazione termica.
Composizione chimica di ASME SB111 C68700 (alluminio-ottone)
| Elemento |
Composizione (%) |
| Rame (Cu) |
76,0 – 79,0 |
| Zinco (Zn) |
Bilancia |
| Alluminio (Al) |
1,8 – 2,5 |
| Arsenico (As) |
0,02 – 0,06 |
| Ferro (Fe) |
0,06 massimo |
| Manganese (Mn) |
0,01 massimo |
| Nichel (Ni) |
0,50 massimo |
| Piombo (Pb) |
0,07 massimo |
L'aggiunta controllata di alluminio forma una pellicola protettiva superficiale che migliora significativamente la resistenza alla corrosione e all'erosione dell'acqua di mare.
Proprietà meccaniche
Proprietà meccaniche tipiche (condizione ricotta)
| Proprietà |
Valore |
| Resistenza alla trazione |
≥ 360MPa |
| Carico di snervamento (0,5% di estensione sotto carico) |
≥ 125MPa |
| Allungamento |
≥ 30% |
| Durezza |
Tipico 70–100 HRB |
| Conducibilità termica |
Circa 115–125 W/m·K |
| Densità |
Circa 8,33 g/cm³ |
I valori possono variare a seconda delle dimensioni del tubo, delle condizioni di produzione e delle specifiche del cliente.
Ispezione e test
Verifica delle materie prime
- Revisione del certificato dei materiali
- Tracciabilità del numero di calore
- Identificazione positiva del materiale (PMI) su richiesta

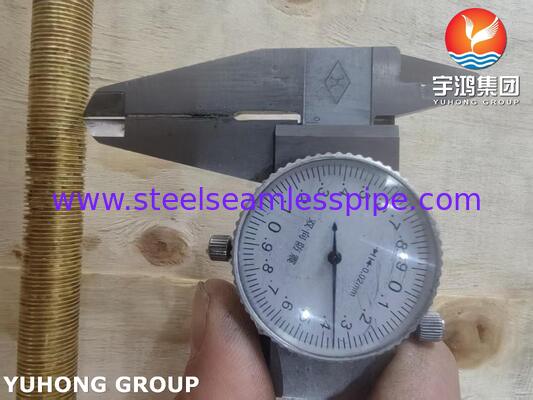

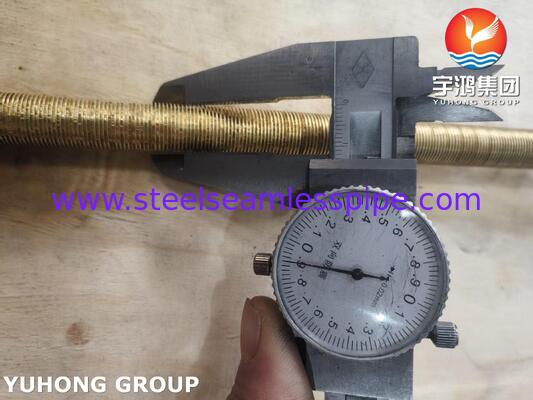

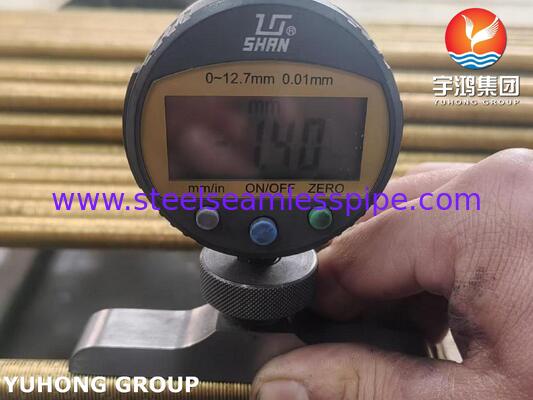

Controllo dimensionale
- Misurazione del diametro esterno
- Verifica dello spessore delle pareti
- Ispezione dell'altezza delle alette
- Misurazione del passo delle alette
- Verifica dello spessore delle alette
- Verifiche dimensionali bare-end
- Controllo della rettilineità e della lunghezza
Prove meccaniche
- Prove di trazione
- Prova di appiattimento
- Prova di svasatura
- Prova di espansione
- Test di durezza
Controlli non distruttivi (NDT)
- Test delle correnti parassite (ECT)
- Prova di pressione idrostatica
- Test di tenuta aria-sott'acqua
- Test ad ultrasuoni (UT) quando specificato
Esame della superficie
- Ispezione visiva
- Valutazione dei difetti superficiali
- Verifica del profilo della pinna
- Ispezione della pulizia
Documentazione fornita
- EN 10204 3.1 Certificato di prova dei materiali
- Rapporti di controllo dimensionale
- Rapporti di prove meccaniche
- Rapporti NDT
- Documentazione di ispezione di terze parti (TÜV, SGS, BV, DNV, Lloyd's Register) disponibile su richiesta
Vantaggi dei tubi ad aletta bassa C68700
Il profilo ad alette basse aumenta la superficie esterna, con conseguente miglioramento significativo dell'efficienza termica rispetto ai tubi semplici.
L'ottone in alluminio offre un'eccellente protezione contro la corrosione dell'acqua di mare, rendendolo ideale per applicazioni marine e di desalinizzazione.
I coefficienti di trasferimento termico migliorati consentono design dello scambiatore più compatti e un utilizzo ridotto di materiale.
L'eccellente resistenza all'erosione-corrosione e al biofouling contribuisce a ridurre i costi di manutenzione e a prolungare la vita operativa.
Combina elevate prestazioni termiche con durata, riducendo i costi totali del ciclo di vita.
Standard applicabili
La produzione e l'ispezione possono essere eseguite secondo:
- ASME SB111
- ASTM B111
- Standard TEMA
- Codice ASME per caldaie e recipienti a pressione
- EN10204
- Specifiche del progetto del cliente
Perché scegliere i tubi ad aletta bassa ASME SB111 C68700?
I tubi ad aletta bassa in ottone alluminio ASME SB111 C68700 forniscono una combinazione ideale di efficienza di trasferimento di calore, resistenza alla corrosione dell'acqua di mare, affidabilità meccanica e durata a lungo termine. Il loro design superficiale migliorato consente prestazioni termiche più elevate mantenendo la comprovata resistenza alla corrosione dell'alluminio-ottone, rendendoli la scelta preferita per gli scambiatori di calore a fascio tubiero che operano in ambienti marini, di produzione di energia, di desalinizzazione, HVAC e petrolchimici.
