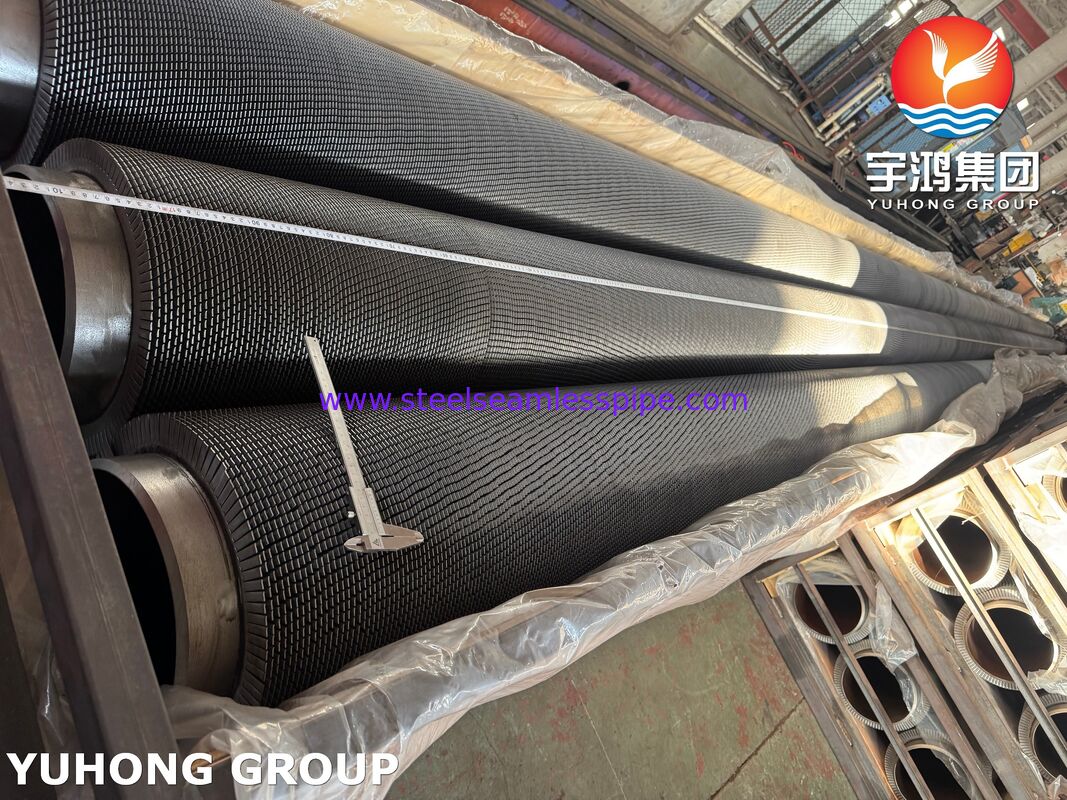

Tubi ad aletta seghettata Base ASTM A335 P22 e alette 1Cr13

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello:	N / A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500kg
Prezzo:	To be discussed
Imballaggi particolari:	cassa in compensato
Tempi di consegna:	50-120 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	5000 metri/giorno

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (337)

Tubo senza saldatura di acciaio inossidabile (329)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (165)

Tubo di pinna (714)

scambiatori di calore (31)

tubo dello scambiatore di calore (469)

Fusoli di tubi per scambiatori di calore (51)

Piastra tubiera dello scambiatore di calore (126)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (13)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (132)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (104)

Metropolitana della lega di rame (252)

Metropolitana dell'acciaio legato (212)

Metropolitana di titanio (21)

tubo temprato luminoso (174)

Metropolitana di caldaia (153)

montaggio d'acciaio (866)

Flangia d'acciaio (664)

Altri (408)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Prodotto:

Alette tubolari dentate

Grado materiale:

Tubo base: ASTM A335 P22; Tubo di aletta: 1Cr13

Applicazione:

Economizzatori e surriscaldatori per caldaie industriali

Pacchetto:

cassa in compensato

Evidenziare:

Tubi a pinna serrata ASTM A335 P22

1Cr13 Tubi a pinna per scambiatori di calore

tubi a pinna serrata ASTM A335 P22

Tubi ad alette seghettate (ASTM A335 P22 / 1Cr13)

Panoramica

I nostri tubi ad alette seghettate sono progettati per la massima efficienza di trasferimento del calore in caldaie industriali, surriscaldatori e scambiatori di calore. Il tubo di base, realizzato in lega di acciaio ASTM A335 P22, garantisce resistenza e durata alle alte temperature, mentre le alette in acciaio inossidabile 1Cr13 forniscono un'eccellente resistenza alla corrosione e mantengono l'integrità strutturale in caso di funzionamento prolungato ad alta temperatura. Il design delle alette seghettate migliora la turbolenza attraverso il flusso di gas, migliorando l'efficienza termica rispetto alle alette diritte convenzionali.

Applicazioni:

Economizzatori e surriscaldatori per caldaie industriali
Scambiatori di calore raffreddati ad aria
Recupero calore da processi petrolchimici e di raffineria
Caldaie a recupero di calore residuo (WHRB)
Centrali elettriche e sistemi di energia termica

Intervalli di dimensioni standard

Parametro	Gamma tipica
Diametro esterno del tubo base	25 mm – 76 mm
Spessore della parete del tubo	2,77 mm – 10 mm
Altezza della pinna	8 mm – 25 mm
Spessore delle pinne	0,8 mm – 2,0 mm
Passo della pinna	3,5 mm – 10 mm
OD alettato	Fino a 150 mm
Lunghezza del tubo	Fino a 18 metri
Densità delle pinne	Personalizzabile per design termico

Sono disponibili dimensioni personalizzate per soddisfare i requisiti specifici del progetto.

Composizione chimica

Tubo base – ASTM A335 P22

Elemento	Composizione (%)
Carbonio (C)	0,05 – 0,15
Manganese (Mn)	0,30 – 0,60
Fosforo (P)	≤ 0,025
Zolfo (S)	≤ 0,025
Silicio (Si)	≤ 0,50
Cromo (Cr)	1,90 – 2,60
Molibdeno (Mo)	0,87 – 1,13

Materiale dell'aletta: acciaio inossidabile 1Cr13

Elemento	Composizione (%)
Carbonio (C)	≤ 0,12
Cromo (Cr)	12 – 14
Manganese (Mn)	≤ 1,00
Silicio (Si)	≤ 1,00
Fosforo (P)	≤ 0,04
Zolfo (S)	≤ 0,03

La combinazione garantisce elevata resistenza allo scorrimento viscoso, resistenza all'ossidazione e protezione dalla corrosione in condizioni di gas di combustione ad alta temperatura.

Proprietà meccaniche

Tubo base – ASTM A335 P22

Proprietà	Valore
Resistenza alla trazione	≥ 415MPa
Forza di snervamento	≥ 205MPa
Allungamento	≥ 30%
Durezza	≤ 163 HBW
Temp. operativa massima	Fino a 600°C

Alette – Acciaio inossidabile 1Cr13

Proprietà	Valore
Resistenza alla trazione	520 – 700MPa
Forza di snervamento	≥ 205MPa
Allungamento	≥ 12%
Durezza	187 – 229 HB

Ispezione e garanzia di qualità

Tutti i tubi ad alette seghettate sono sottoposti a controlli rigorosi per garantire la conformità agli standard industriali:

Verifica delle materie prime
- Certificato Mill Test (MTC) sia per il tubo che per le alette
- Verifica della composizione chimica

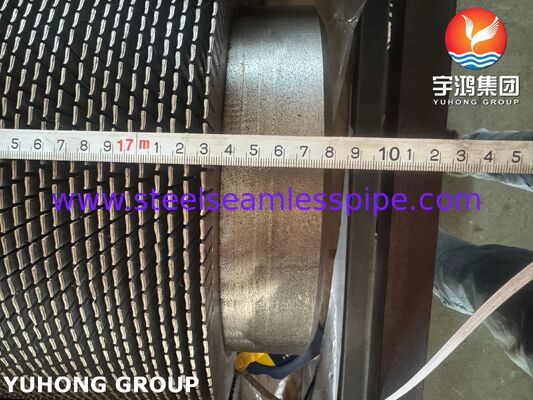

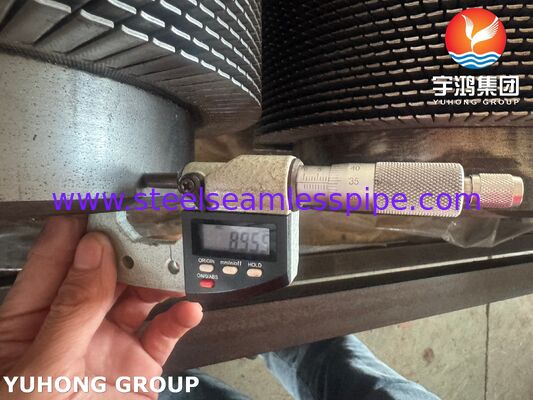

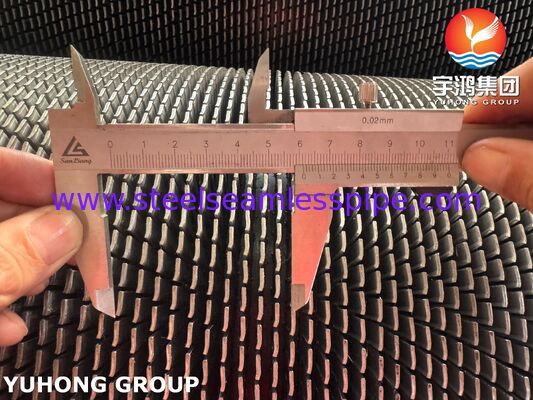

Controllo dimensionale
- Diametro esterno del tubo, spessore della parete e lunghezza
- Altezza, spessore, passo e diametro esterno complessivo dell'aletta
- Verifiche di rettilineità e allineamento
Ispezione di saldature e alette
- Ispezione visiva della saldatura per l'attacco della pinna
- Test ad ultrasuoni (UT) del tubo base
- Test delle correnti parassite (ECT) per l'integrità delle pinne
Test di pressione (opzionale)
- Collaudo idrostatico o pneumatico su richiesta del cliente
Documentazione fornita
- Certificato di prova dei materiali (MTC)
- Rapporto di controllo dimensionale
- Rapporto di ispezione NDT
- Registri dei trattamenti termici (se applicabile)

Vantaggi

Trasferimento di calore migliorato grazie alla geometria delle alette seghettate
Resistenza alle alte temperature grazie al tubo base ASTM A335 P22
Eccellente resistenza alla corrosione dalle alette 1Cr13
Dimensioni personalizzabili per progetti specifici del progetto
Affidabilità operativa a lungo termine nelle caldaie e negli scambiatori di calore industriali
Manutenzione e incrostazioni ridotte grazie al design interrotto delle alette
