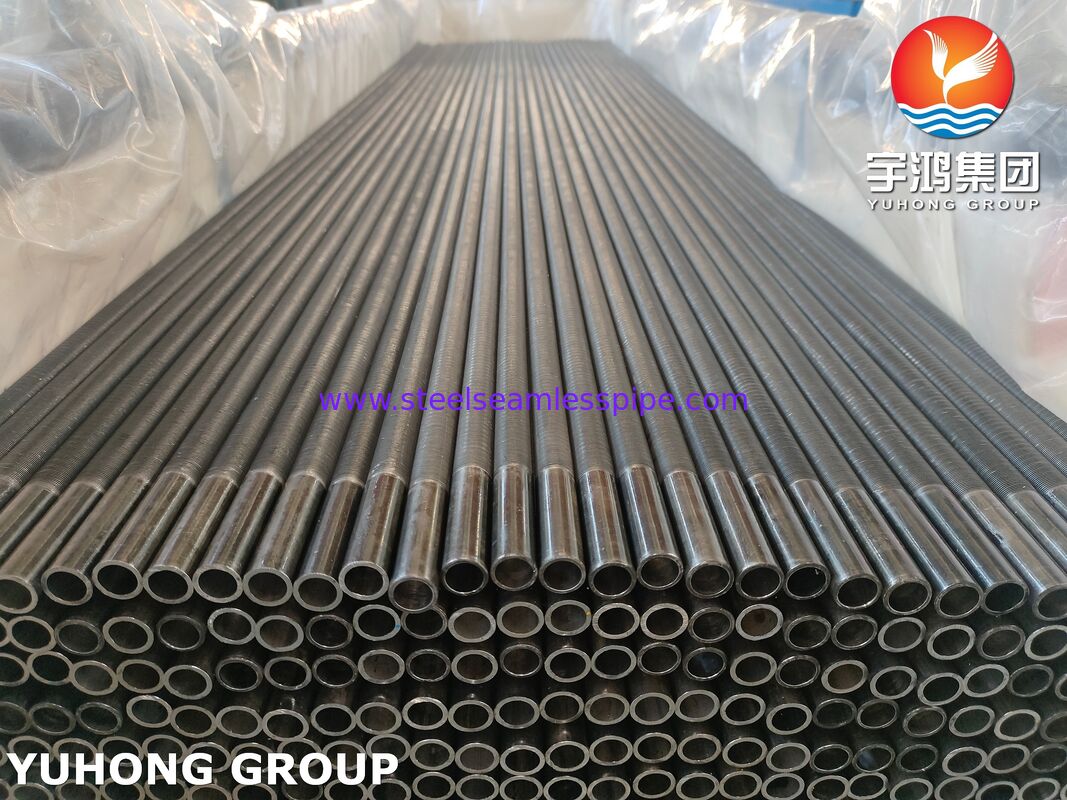

ASTM A333 Grado 1 Tubi a pinne basse per scambiatori di calore a conchiglia e tubi

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello:	N / A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500kg
Prezzo:	To be discussed
Imballaggi particolari:	cassa in compensato
Tempi di consegna:	50-120 giorni
Capacità di alimentazione:	5000 metri/giorno

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (337)

Tubo senza saldatura di acciaio inossidabile (329)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (165)

Tubo di pinna (714)

scambiatori di calore (31)

tubo dello scambiatore di calore (469)

Fusoli di tubi per scambiatori di calore (51)

Piastra tubiera dello scambiatore di calore (126)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (13)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (132)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (104)

Metropolitana della lega di rame (252)

Metropolitana dell'acciaio legato (212)

Metropolitana di titanio (21)

tubo temprato luminoso (174)

Metropolitana di caldaia (153)

montaggio d'acciaio (866)

Flangia d'acciaio (664)

Altri (408)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Prodotto:

Tubo a pinna bassa

Materiale:

ASTM A333 Grado 1

Applicazione:

Scambiatori di calore a fascio tubiero

Pacchetto:

cassa in compensato

Evidenziare:

Tubi a pinne di grado 1 ASTM A333

tubi a pinna bassa per scambiatori di calore

tubi a pinna per scambiatori di calore a guscio e tubo

ASTM A333 Grado 1 Tubi a pinne basse per scambiatori di calore a conchiglia e tubi

ASTM A333 Grade 1 Low Fined Tubes sono progettati per migliorare l'efficienza del trasferimento di calore negli scambiatori di calore a guscio e tubo che operano a bassa temperatura e pressione moderata.Fabbricato con acciaio al carbonio di grado 1 ASTM A333, questi tubi sono dotati di pinne basse esterne integralmente formate che aumentano significativamente l'area superficiale effettiva di trasferimento del calore mantenendo l'integrità meccanica del tubo di base.

Rispetto ai tubi semplici, i tubi a pinne basse offrono prestazioni termiche migliorate, consentendo disegni di scambiatori più compatti, riducendo i requisiti di materiale e migliorando l'efficienza energetica.La costruzione integrale delle pinne elimina il rischio di separazione delle pinne associato alle pinne attaccate meccanicamente, garantendo un'affidabilità a lungo termine in ambienti industriali esigenti.

Questi tubi sono ampiamente utilizzati in impianti petrolchimici, terminali di GNL, sistemi di refrigerazione, centrali elettriche, impianti di trasformazione chimica, impianti di trattamento del gas,e sistemi industriali di recupero del calore in cui un efficiente scambio di calore e prestazioni affidabili a basse temperature sono fondamentali.

Caratteristiche chiave

Costruzione integrale a pinne basse per una conduttività termica superiore
Aumento della superficie esterna di trasferimento del calore
Ottima robustezza a basse temperature di servizio
Adatti per le applicazioni di scambiatori di calore a guscio e tubo
Miglioramento dell'efficienza degli scambiatori e riduzione dell'impronta dell'attrezzatura
Buone caratteristiche di saldabilità e di fabbricazione
Geometria uniforme delle pinne per prestazioni termiche ottimizzate
Disponibile in configurazioni di tubi senza cuciture e saldate
Lunga durata di servizio in condizioni termiche cicliche

Dimensioni e dimensioni standard

Specifiche del tubo di base

Parametro	Intervallo standard
Diametro esterno (OD)	12.7 mm - 63,5 mm (1/2" - 2-1/2")
Spessore della parete	1.65 mm - 8.00 mm
Lunghezza del tubo	Fino a 18 000 mm
Tipo di tubo	di larghezza inferiore o uguale a 50 mm
Grado del materiale	ASTM A333 Grado 1

Specificativi per le pinne basse

Parametro	Intervallo tipico
Altezza delle pinne	00,8 mm - 2,5 mm
Pianta della pinna	8 - 28 pinne per pollice (FPI)
Spessore delle pinne	Come specificato dal progetto
Rapporto di potenziamento superficiale	Fino a 3:1 rispetto ai tubi semplici

Le dimensioni dei tubi e le geometrie delle pinne possono essere realizzate su misura per soddisfare specifici calcoli di progettazione termica e requisiti di progetto.

Composizione chimica dell'ASTM A333 grado 1

Elemento	Massimo / intervallo (%)
Carbonio (C)	0.30 Max
Manganese (Mn)	0.40 a 1.06
Fosforo (P)	0.025 Max
Sulfuro (S)	0.025 Max

La chimica controllata fornisce un efficace equilibrio di resistenza, saldabilità, robustezza e capacità di servizio a basse temperature.

Proprietà meccaniche

Immobili	Requisito minimo
Resistenza alla trazione	380 MPa (55 ksi)
Forza di resa	205 MPa (30 ksi)
L'allungamento	35%
Durezza di impatto	Adatti per applicazioni a bassa temperatura secondo i requisiti ASTM A333

Queste caratteristiche meccaniche fanno dell'ASTM A333 Gr.1 una scelta eccellente per il servizio di scambiatori di calore che comportano cicli termici e basse temperature di funzionamento.

Ispezione, collaudo e garanzia della qualità

Ogni lotto di tubi a pinna bassa ASTM A333 di grado 1 può essere sottoposto a procedure di ispezione complete per verificare la conformità alle specifiche del cliente e alle norme applicabili.

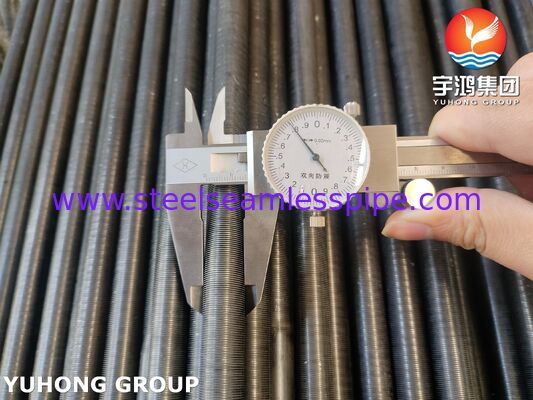

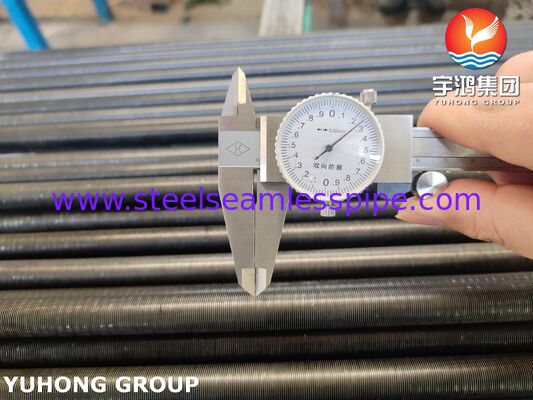

Verificazione dimensionale

Misurazione del diametro esterno
Ispezione dello spessore delle pareti

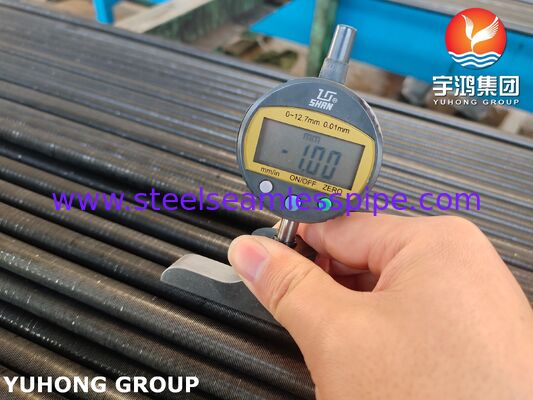

Verifica dell'altezza delle pinne
Ispezione della discesa delle pinne
Esame della rettitudine del tubo
Controlli di tolleranza di lunghezza

Prova meccanica

Prova di trazione
Prova di appiattimento
Prova di durezza
Prova di impatto (quando specificata)

Prova non distruttiva (NDT)

Esame di corrente eddy (ECT)
Test a ultrasuoni (UT)
Controllo delle particelle magnetiche (MPI) se necessario
Ispezione visiva delle superfici

Verifica dei materiali

Analisi della composizione chimica
Identificazione positiva del materiale (PMI)
Revisione del certificato di prova di mulino (MTC)

Prova dell'integrità della pressione

Prova idrostatica
Prova di perdite nell'aria sotto l'acqua, se specificata

Applicazioni

Impianti di trasformazione del GNL
Sistemi di refrigerazione e raffreddamento
Impianti petrolchimici
Impianti di trasformazione del petrolio e del gas
Attrezzature per la lavorazione chimica
Centrali di produzione di energia
Unità di recupero del calore
Condensatori
Dispositivi per la produzione di energia elettrica
Sistemi di raffreddamento dei processi

Vantaggi per le prestazioni degli scambiatori di calore

Il design a pinne basse aumenta notevolmente l'area di trasferimento di calore esterno senza richiedere gusci di scambiatori più grandi.costi operativi inferioriIn combinazione con la resistenza a basse temperature dell'acciaio al carbonio ASTM A333 di grado 1,Questi tubi forniscono una soluzione affidabile ed economica per le moderne applicazioni di scambiatori di calore a guscio e tubo.
