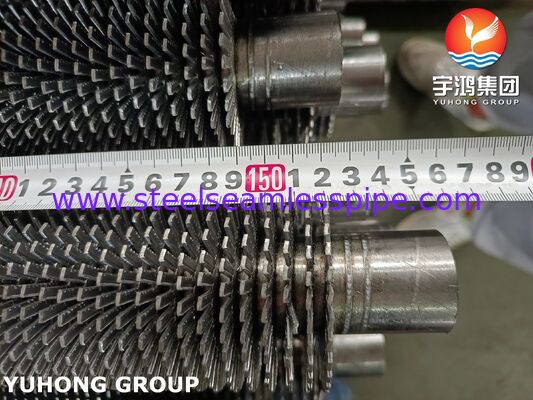

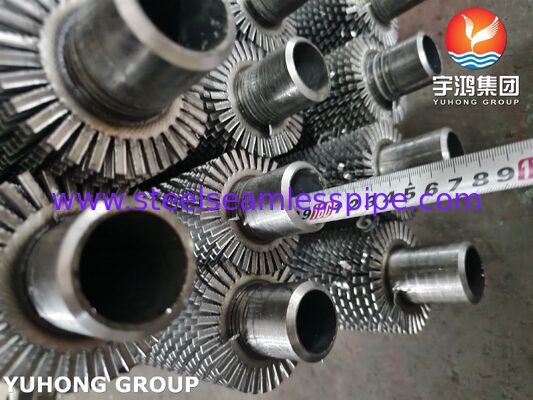

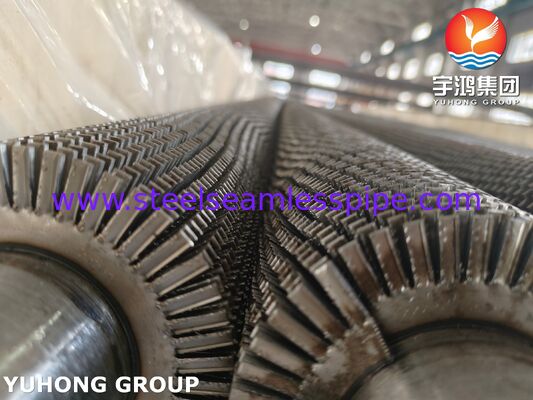

Alette in acciaio al carbonio con tubo ad aletta seghettata ASTM A192 per scambiatore di calore

Tubi a pinne segate (tubo di base ASTM A192 + pinne in acciaio al carbonio)

Tubi a pinne serrate incorporati ad alte prestazioni per un miglior trasferimento di calore

I nostri tubi a pinne dentate, con un tubo di base in acciaio al carbonio senza cuciture ASTM A192 di alta qualità con pinne dentate incorporate in acciaio al carbonio (CS),fornire un'efficienza superiore di trasferimento di calore in applicazioni industriali esigentiQuesti tubi sono progettati per ambienti ad alta pressione, offrendo eccellenti prestazioni termiche, resistenza meccanica e affidabilità a lungo termine.

In qualità di esportatore esperto di componenti per scambiatori di calore, siamo specializzati nella produzione e nella fornitura di tubi a pinne dentate di qualità superiore che soddisfano o superano gli standard internazionali.I nostri prodotti aiutano i clienti a ottimizzare l'efficienza energetica, ridurre le dimensioni delle attrezzature e ridurre i costi operativi delle caldaie, degli scambiatori di calore e dei sistemi di raffreddamento ad aria.

Specifiche del materiale del prodotto

Materiale del tubo di base: ASTM A192 / ASME SA192 Tubi di caldaia in acciaio al carbonio senza saldatura Materiale delle pinne: acciaio al carbonio (classi comuni: 08F, SPCC,o acciaio a basse emissioni di carbonio equivalente per una formabilità e una conduttività termica ottimali)

Composizione chimica

ASTM A192 Composizione chimica del tubo di base (in peso %):

Materiale a pinna di acciaio al carbonio Composizione chimica (tipica per 08F/SPCC): acciaio a basso tenore di carbonio con C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%.Questo garantisce un'eccellente duttilità per la formazione di serrature e un forte legame meccanico.

Struttura e processo di fabbricazione dei tubi a pinne segate

I nostri tubi a pinne dentate utilizzano un processo incorporato (tipo G) per una forza di legame superiore:

• Tubo di base: il tubo di acciaio al carbonio ASTM A192 senza saldature ad alta pressione fornisce l'integrità strutturale del nucleo e la resistenza alla pressione.

• Pinne: la striscia in acciaio al carbonio è seghetata (intagli in "U" o "V") per aumentare la turbolenza superficiale e interrompere gli strati di confine per un migliore trasferimento di calore convettivo.

• Processo incorporato: una scanalatura viene lavorata con precisione nel tubo di base.La striscia a pinne segate è arrotolata nella scanalatura e bloccata meccanicamente arrotolando il materiale del tubo sulla base della pinnaQuesto crea un legame forte, simile a quello metallurgico, senza materiali di riempimento aggiuntivi, resistente alle vibrazioni, al ciclo termico e alle alte temperature (fino a ~ 400 ° C / 752 ° F).

Questa progettazione incorporata offre prestazioni migliori rispetto alle alternative avvolte o saldate in applicazioni ad elevato stress, riducendo al minimo la resistenza termica all'interfaccia pin-tubo.

Dimensioni e tolleranze

Manteniamo strette tolleranze di produzione per garantire il perfetto adattamento negli impianti degli scambiatori di calore.

Dimensioni tipiche (personalizzabili):

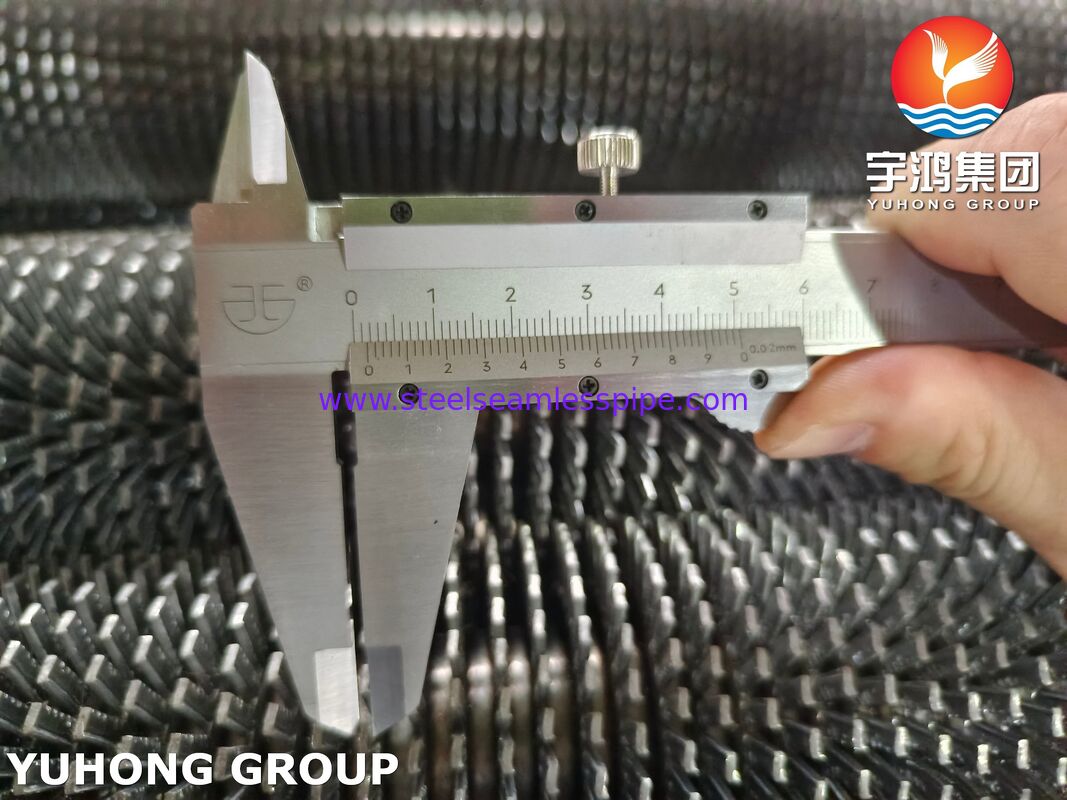

• OD del tubo di base: 16 mm ∼ 63 mm (comune: 25-57 mm)

• Altezza delle pinne: 8 mm 35 mm

• Spessore delle pinne: 0,4 mm ± 1,5 mm (serrato)

• Fino di pinna: 3 333 pinne per metro (1-8 FPI)

• Lunghezza del tubo: fino a 10-12 metri o secondo necessità

Tolleranze dimensionali (intervalli standard):

• OD del tubo di base: ±0,1 mm a ±0,2 mm

• Spessore della parete: ±10% o per ASTM A192

• Altezza delle pinne: ±0,5 mm

• Fino di pinna: ±1-2%

• Dirittura: ≤ 1 mm per metro

Tutti i tubi sono sottoposti a rigorosi controlli di qualità, tra cui test idrostatici, verifica delle dimensioni e valutazione della resistenza dei legami.

Vantaggi di prestazione

• Trasferimento di calore superiore: le pinne dentate aumentano la superficie effettiva e favoriscono la turbolenza,miglioramento del coefficiente complessivo di trasferimento di calore del 20-30% o più rispetto alle pinne solide nelle applicazioni di flusso di gas.

• Forte legame meccanico: il design incorporato resiste a forti vibrazioni, espansione termica e cicli di pressione senza allentamento delle pinne.

• Resistenza alle alte temperature e alla pressione: adatta per il funzionamento continuo in condizioni di caldaia e super riscaldamento impegnative.

• Resistenza all'inquinamento e pulizia: la progettazione serrata e i percorsi di gas dritti riducono l'inquinamento nei flussi di gas più puliti; facile da mantenere.

• Cost-Effective: la costruzione in acciaio al carbonio bilancia prestazioni ed economia per ambienti non corrosivi o leggermente corrosivi.

• Progettazione compatta: consente scambiatori di calore più piccoli con un carico equivalente, risparmiando spazio e costi di materiali.

Campi di applicazione dettagliati

I nostri tubi a pinne seghe ASTM A192 sono ampiamente utilizzati in tutti i settori:

• Generazione di energia elettrica: Economizers, pre riscaldatori d'aria, super riscaldatori e recupero del calore di scarto nelle caldaie e nelle centrali elettriche.

• Trattamento petrolchimico e chimico: scambiatori di calore per il riscaldamento/raffreddamento dei processi, condensatori e ribotellatori.

• Petrolio e gas: riscaldatori a fuoco, scambiatori di calore raffreddati ad aria (ACHE) e applicazioni nelle raffinerie.

• HVAC e refrigerazione: sistemi di trattamento dell'aria e recupero del calore su larga scala.

• Caldaie e inceneritori industriali: trasferimento di calore efficiente nella generazione di vapore e raffreddamento dei gas di combustione.

• Metallurgia e cemento: caldaie e sistemi di asciugatura dei rifiuti.

Questi tubi eccellono nello scambio di calore gas-liquido o gas-gas, dove il coefficiente di trasferimento di calore sul lato del gas è il fattore limitante.

Perché scegliere noi?

Con anni di esperienza specializzata nella produzione di tubi a pinne e nell'esportazione internazionale, ci distinguiamo per:

• Fabbricazione avanzata: macchine di finitura incorporate all'avanguardia che garantiscono una qualità costante e tolleranze rigorose.
• Espertato in materia: fornitura rigorosa di tubi ASTM A192 e di materiale di finitura CS di alta qualità, con certificati di prova di fabbricazione completa (MTC).
• Personalizzazione: produzione flessibile per dimensioni, lunghezze e configurazioni di pinne non standard per corrispondere esattamente ai vostri disegni.
• Assicurazione della qualità: processi conformi all'ISO, opzioni di ispezione da parte di terzi (SGS, BV, ecc.) e tracciabilità al 100%.
• Esperienza di esportazione globale: comprovata esperienza di fornitura in Europa, Medio Oriente, Asia sudorientale e Americhe.
• Supporto tecnico: i nostri ingegneri aiutano con i calcoli termici, la selezione dei materiali e consigli di integrazione per prestazioni ottimali del sistema.
• Tempo di consegna affidabile e prezzi competitivi: la produzione efficiente e l'approvvigionamento diretto in fabbrica garantiscono il valore senza compromettere la qualità.

Sia che abbiate bisogno di tubi a pinne dentate standard o su misura con base A192 e pinne CS, offriamo soluzioni che migliorano l'efficienza e la durata.

Contattateci oggi per preventivi dettagliati, schede tecniche o campioni.
