Tubi alettati di tipo G incorporati ad alte prestazioni per un efficiente trasferimento di calore
I nostri tubi alettati di tipo G incorporati (noti anche come tubi alettati G-Fin o scanalati) offrono un'efficienza di trasferimento del calore superiore in applicazioni industriali esigenti. Questi tubi sono caratterizzati da un tubo base in acciaio a basso tenore di carbonio ASTM A179 senza giunture con alette in alluminio incorporate meccanicamente in una scanalatura elicoidale lavorata con precisione sulla superficie del tubo.
Questo robusto legame meccanico garantisce un eccellente contatto termico, resistenza alle alte temperature (fino a circa 350–400°C) e durata a lungo termine in condizioni di cicli termici e vibrazioni. Produttori e ingegneri scelgono ampiamente questi tubi per scambiatori di calore raffreddati ad aria, condensatori e altri sistemi di recupero del calore.
Materiale del prodotto: tubo base in acciaio al carbonio senza saldatura ASTM A179 + alette in alluminio
Materiale del tubo base: tubi in acciaio a basso tenore di carbonio trafilati a freddo ASTM A179 / ASME SA179, ideali per scambiatori di calore e condensatori grazie all'eccellente formabilità, saldabilità e conduttività termica.
Materiale dell'aletta: alluminio di elevata purezza (tipicamente lega 1060 o 1100), selezionato per eccezionale conduttività termica, proprietà leggere e resistenza alla corrosione in condizioni atmosferiche.
Composizione chimica
Tubo base (acciaio al carbonio ASTM A179)
| Elemento |
Composizione (%) |
| Carbonio (C) |
0,06 - 0,18 |
| Manganese (Mn) |
0,27 - 0,63 |
| Fosforo (P) |
≤ 0,035 |
| Zolfo (S) |
≤ 0,035 |
| Silicio (Si) |
≤ 0,25 (tipico) |
Alette (lega di alluminio 1060 - tipica)
| Elemento |
Composizione (%) |
| Alluminio (Al) |
≥ 99,60 |
| Rame (Cu) |
≤ 0,05 |
| Ferro (Fe) |
≤ 0,35 |
| Silicio (Si) |
≤ 0,25 |
| Altri (ciascuno) |
≤ 0,03 |
Struttura del tubo alettato e processo di inclusione
Il design incorporato di tipo G crea un legame meccanico forte e permanente:
- Alette: nastro continuo di alluminio avvolto sotto tensione.
- Processo di inclusione: nella parete del tubo viene praticata una scanalatura elicoidale (profonda circa 0,25–0,5 mm). La base della pinna si inserisce nella scanalatura e il metallo del tubo spostato torna indietro per bloccare saldamente la pinna. Ciò si traduce in un eccellente contatto metallo-metallo con una resistenza termica minima.
Questo processo garantisce che le alette rimangano saldamente attaccate anche in condizioni di alte temperature, vibrazioni o dilatazione termica, superando in termini di affidabilità le alette avvolte o di tipo L.
Dimensioni e tolleranze standard
Specifiche tipiche (dimensioni personalizzate disponibili):
| Parametro |
Allineare |
| Diametro esterno del tubo base |
15,88 mm – 50,8 mm (comunemente 19–38,1 mm) |
| Spessore della parete del tubo base |
1,0 – 3,0 mm (min. ~2,11 mm / 14 BWG per molte applicazioni) |
| Altezza della pinna |
6,35 – 25,4 mm (comunemente 9,5–16 mm) |
| Spessore delle pinne |
~0,3 – 0,5 mm (tipicamente 0,4 mm) |
| Passo dell'aletta (FPI) |
5 – 13 alette per pollice (comunemente 8–11 FPI) |
| Diametro esterno del tubo alettato (sopra le alette) |
Fino a ~57–70 mm a seconda dell'altezza |
| Lunghezza del tubo |
Fino a 18.500 mm (taglio su misura personalizzato) |
Tolleranze (standard tipici del settore):

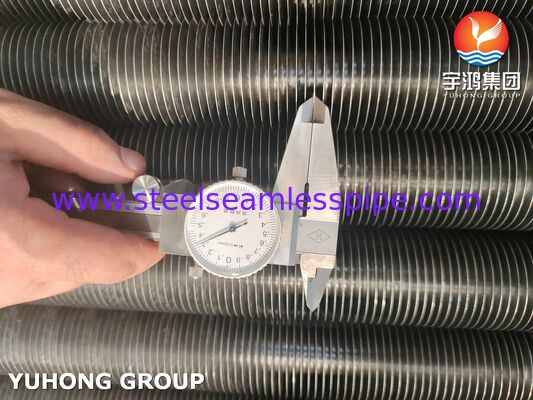

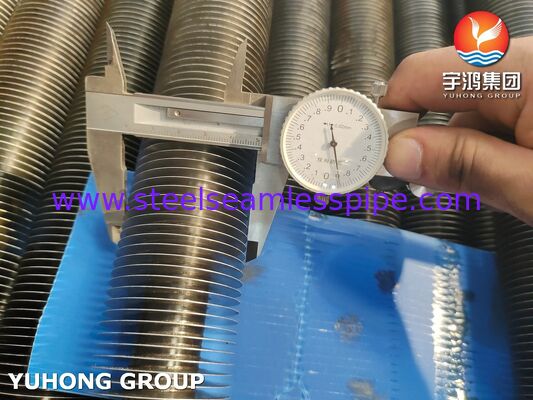

- Diametro esterno dell'aletta: +0 / -0,38 mm (o come specificato)

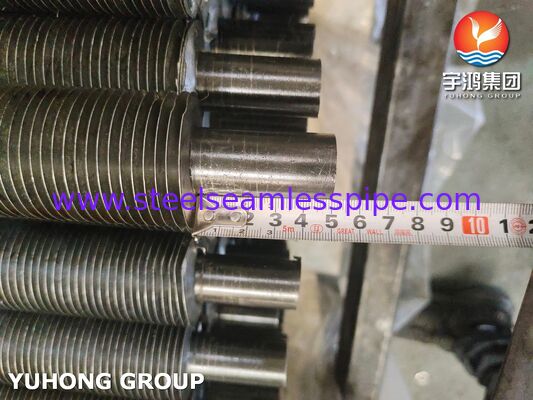

- Estremità del tubo nudo: ±6 mm

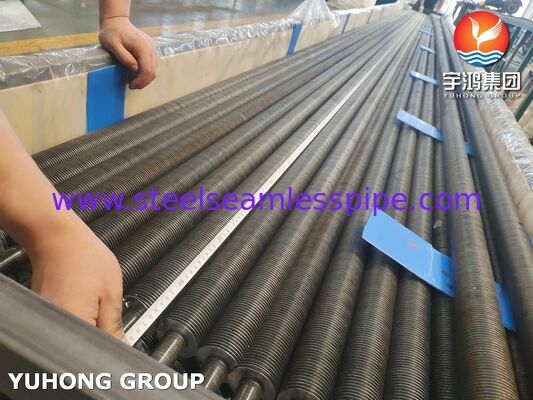

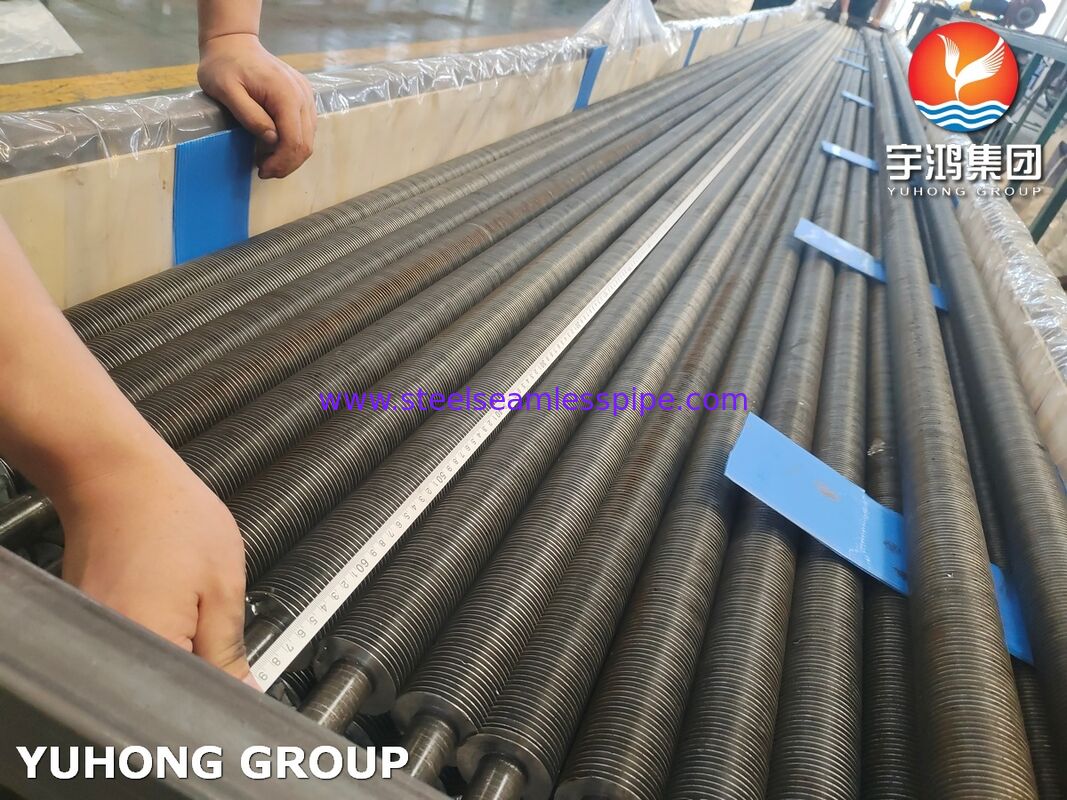

- Lunghezza: ±3 mm o secondo specifica del cliente (ad esempio, ±3,2 mm per <7,3 m)
Vantaggi prestazionali
- Eccellente trasferimento di calore: lo stretto legame meccanico riduce al minimo la resistenza di contatto per un'efficienza superiore.
- Resistenza alle alte temperature: adatto per il funzionamento continuo fino a 350–400°C.
- Legame durevole: le alette resistono all'allentamento dovuto ai cicli termici, alle vibrazioni o al flusso d'aria ad alta velocità.
- Resistenza alla corrosione: le alette in alluminio funzionano bene in ambienti atmosferici e leggermente corrosivi.
- Design compatto: la maggiore superficie consente scambiatori di calore più piccoli ed efficienti.
- Resistenza meccanica: il design integrato gestisce efficacemente la pressione e le sollecitazioni meccaniche.
Campi di applicazione dettagliati
I tubi alettati di tipo G integrati eccellono in:
- Petrolchimico e raffinazione: scambiatori di calore raffreddati ad aria (raffreddatori con ventola), condensatori e recupero del calore di scarto.
- Generazione di energia: condensatori di vapore, economizzatori e raffreddamento degli scarichi delle turbine.
- Oil & Gas: raffreddatori di processo e sistemi di compressione del gas.
- Industria metallurgica e siderurgica: unità di raffreddamento del gas e di recupero del calore ad alta temperatura.
- Lavorazioni chimiche: reattori e condensatori per colonne di distillazione.
- HVAC e refrigerazione: condensatori ed evaporatori raffreddati ad aria su larga scala.
Questi tubi sono stati testati in progetti per importanti clienti nei settori Sinopec, PetroChina e globale dell'energia/metallurgia.
Perché scegliere i nostri tubi alettati integrati di tipo G?
I nostri vantaggi includono:
- Linee di produzione avanzate di scanalatura e inclusione CNC per una qualità precisa e ripetibile.
- Rigorosa tracciabilità dei materiali con certificati di prova completi (EN10204 3.1/3.2).
- Supporto tecnico personalizzato per dimensioni, materiali e requisiti prestazionali specifici.
- Controllo qualità accurato: controlli dimensionali, test idrostatici, durezza e ispezione visiva.
- Forte esperienza di esportazione con imballaggi ottimizzati per il trasporto marittimo verso i mercati di tutto il mondo.
I nostri tubi soddisfano o superano gli standard ASTM, ASME e internazionali, garantendo una lunga durata e prestazioni ottimali nei vostri sistemi di trasferimento di calore.
Contattaci oggi per preventivi dettagliati, disegni tecnici o specifiche personalizzate. Ti aiutiamo a selezionare la giusta soluzione di tubi alettati di tipo G per la massima efficienza e affidabilità.
