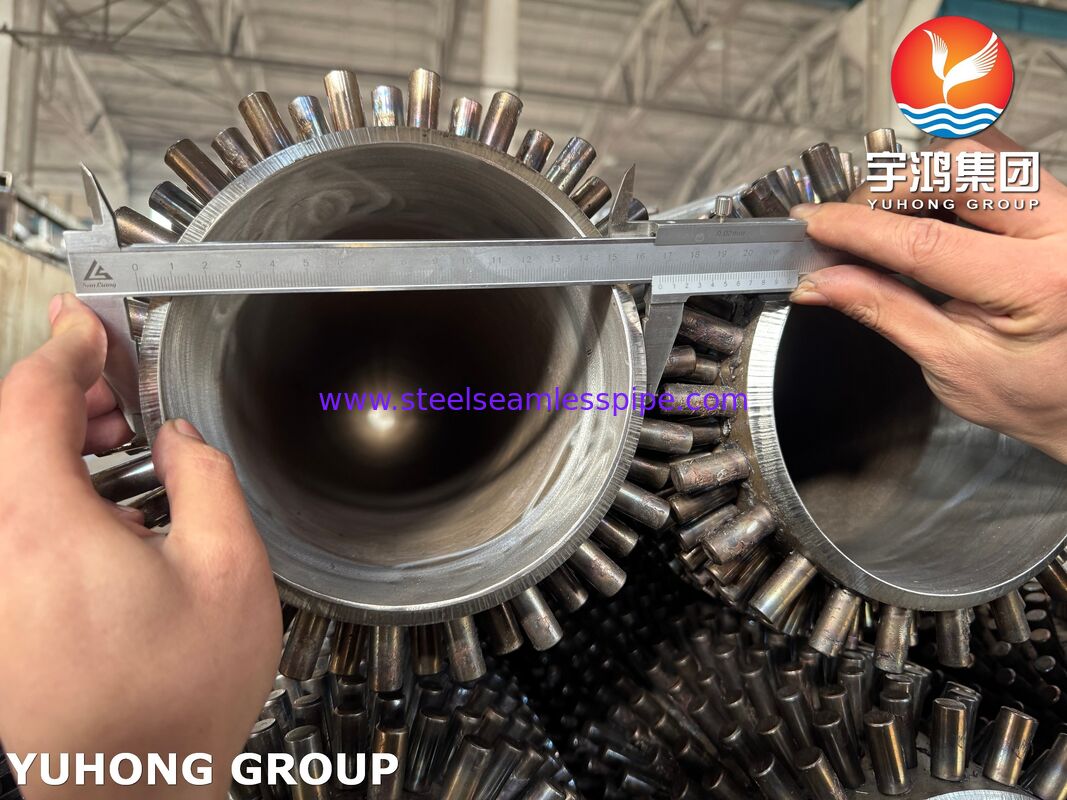

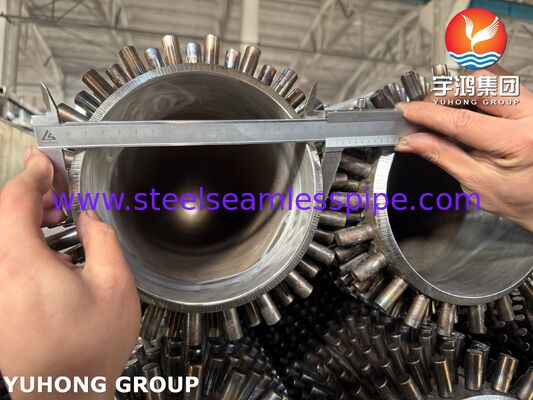

Tubo alettato con borchie ASTM A335 P22 con borchie in acciaio al carbonio (CS)

Come componente critico in scambiatori di calore per impieghi gravosi e forni, il tubo alettato con borchie ASTM A335 P22 con borchie in acciaio al carbonio (CS) offre un'efficienza termica e una durabilità meccanica senza pari. Progettato per resistere ad ambienti ad alta temperatura e alta pressione, questo tubo borchiato per impieghi gravosi è la soluzione definitiva per le industrie petrolchimica, di raffinazione e di generazione di energia.

Struttura dettagliata del tubo base A335 P22 e delle alette in acciaio al carbonio

I nostri tubi alettati borchiati sono progettati per la massima trasmissione di calore e integrità strutturale. La costruzione è composta da tre elementi critici:

• Il tubo base (acciaio legato ASTM A335 P22): il nucleo è realizzato in tubo di acciaio legato ferritico senza saldatura (P22). Questo materiale contiene cromo (Cr) e molibdeno (Mo), che forniscono un'eccezionale resistenza alle alte temperature, resistenza allo scorrimento e proprietà anticorrosione.

• Le alette/borchie (acciaio al carbonio / CS): borchie cilindriche o ellittiche in acciaio al carbonio sono disposte in uno schema sfalsato specifico attorno alla circonferenza del tubo. L'acciaio al carbonio è selezionato per le borchie per fornire un'eccellente conducibilità termica rimanendo conveniente.

• Il processo di incastonamento e saldatura: utilizziamo la tecnologia avanzata di saldatura a resistenza elettrica (ERW). Una corrente ad alta frequenza passa attraverso l'area di contatto del tubo base e della borchia, riscaldandoli a una temperatura di forgiatura. Viene quindi applicata pressione per forgiare senza soluzione di continuità le borchie CS sul tubo base A335 P22. Questo processo richiede zero metallo d'apporto, risultando in un legame metallurgico al 100% che garantisce una resistenza termica di contatto pari a zero e impedisce alle borchie di staccarsi sotto stress termico.

Composizione chimica del tubo base A335 P22 e delle borchie CS

La rigorosa aderenza agli standard dei materiali è fondamentale per le operazioni ad alta temperatura. Di seguito è riportata la precisa composizione chimica del tubo base in lega A335 P22 e delle borchie standard in acciaio al carbonio.

Tabella 1: Composizione chimica del tubo base in acciaio legato ASTM A335 P22 (%)

Tabella 2: Composizione chimica tipica delle borchie in acciaio al carbonio (CS) (%) (Nota: le borchie CS sono tipicamente conformi agli standard ASTM A105 o equivalenti acciai a basso tenore di carbonio per una saldabilità ottimale)

Intervallo di dimensioni e tolleranza per tubi borchiati P22 e CS

Produciamo secondo gli standard internazionali o disegni personalizzati del cliente. I nostri macchinari all'avanguardia garantiscono un controllo dimensionale preciso.

Tabella 3: Specifiche standard e tolleranze di produzione

Vantaggi prestazionali dei tubi borchiati in lega A335 P22 + acciaio al carbonio

Perché gli ingegneri preferiscono la combinazione di lega A335 P22 + borchie CS per ambienti estremi?

• Trasferimento di calore superiore: le borchie CS aumentano drasticamente l'area superficiale esterna, massimizzando la dissipazione e il recupero di calore nelle sezioni di convezione.

• Design anti-incrostazione e autopulente: rispetto ai tubi alettati ad alta aletta o estrusi, i tubi borchiati sono altamente resistenti all'incrostazione di cenere e all'accumulo di fuliggine, rendendoli ideali per flussi di gas sporchi o oli combustibili pesanti.

• Stabilità ad alta temperatura: il tubo base A335 P22 mantiene la sua resistenza strutturale a temperature superiori a 500°C, mentre la robusta saldatura ERW impedisce alle borchie CS di separarsi sotto cicli termici estremi.

• Efficienza dei costi: la combinazione di un tubo base in lega di alta qualità (P22) con borchie economiche in acciaio al carbonio (CS) raggiunge il perfetto equilibrio tra prestazioni premium e ottimizzazione del budget di progetto.

Campi di applicazione dettagliati per tubi borchiati in acciaio al carbonio A335 P22

Grazie alla loro robusta costruzione, i tubi alettati borchiati ASTM A335 P22 con borchie CS sono la scelta standard per le seguenti applicazioni industriali:

• Raffinerie petrolchimiche: sezioni di convezione di forni, forni per greggio e forni a vuoto.

• Generazione di energia: caldaie di servizio, economizzatori e unità di recupero del calore di scarto (WHRU).

• Lavorazione chimica: raffreddatori di gas, scambiatori di calore che gestiscono fluidi interni altamente corrosivi o ad alta temperatura.

• Acciaio e metallurgia: sistemi di recupero del calore dei gas di combustione dove sono presenti polvere e cenere pesanti.

Perché scegliere noi come produttore di tubi alettati borchiati P22 e CS?

In qualità di produttore specializzato con decenni di esperienza nell'esportazione di soluzioni per il trasferimento di calore industriale, garantiamo valore e affidabilità:

• Qualità certificata: operiamo secondo rigorosi sistemi di controllo qualità ISO 9001 e ASME. Ogni tubo borchiato A335 P22 viene sottoposto a test rigorosi, inclusi test idrostatici, test di trazione della saldatura e PMI (Positive Material Identification).

• Attrezzature avanzate: le nostre linee di saldatura a resistenza automatizzate garantiscono un tasso di successo della saldatura del 100% con un perfetto allineamento delle borchie e zone termicamente alterate (HAZ) minime.

• Esperti di personalizzazione: possiamo regolare la densità, le altezze e i modelli delle borchie in base ai tuoi specifici calcoli termodinamici.

• Imballaggio pronto per l'esportazione: per prevenire l'ossidazione o danni durante il transito, tutti i tubi borchiati vengono rivestiti con olio antiruggine, vengono applicati essiccanti e vengono imballati in modo sicuro in casse di legno fumigate o telai in acciaio.

Pronto per migliorare l'efficienza del tuo scambiatore di calore? Invii i tuoi disegni o requisiti tecnici oggi stesso! Il nostro team di vendita tecnica fornirà un preventivo competitivo per i tuoi tubi alettati borchiati ASTM A335 P22 con borchie in acciaio al carbonio entro 24 ore.
