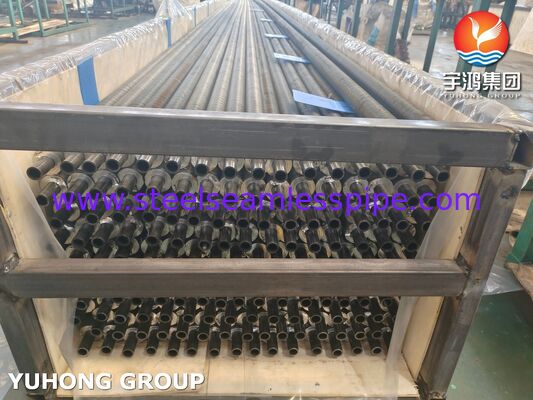

ASTM A179 Tubo a pinna incorporato perHRSG
ⅠChe cos'è il tubo A179 per HRSG?

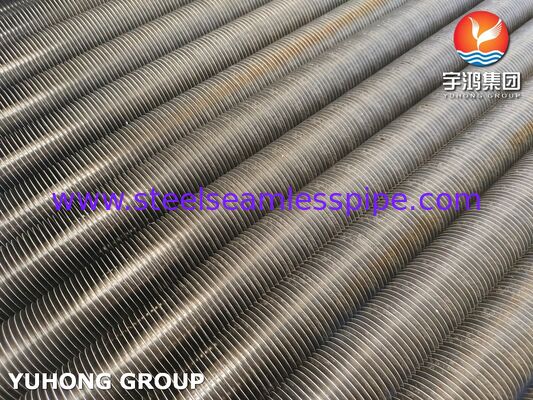

I tubi ASTM A179 con pinne incorporate con pinne Al1060 sono utilizzati principalmente per il recupero del calore nelle apparecchiature HRSG. Il tubo di base è realizzato in acciaio al carbonio ASTM A179 senza saldature,che ha una conduttività termica stabile e un costo favorevoleLe pinne di alluminio di alta purezza Al1060 sono incorporate sulla superficie del tubo attraverso processi meccanici, assicurando un legame meccanico a scarico zero.
Questa struttura aumenta notevolmente l'area di scambio termico e migliora l'efficienza di recupero del calore per i gas di combustione a media temperatura.ridurre l'usura e l'ossidazione causate dai gas di combustioneNel frattempo, il tubo di base in acciaio al carbonio può contenere in modo sicuro acqua e vapore ad alta pressione.Questo tubo a pinne è un'opzione pratica ed economica sia per i sistemi HRSG industriali che per quelli delle centrali elettriche.
II. Proprietà chimiche e meccaniche
Composizione chimica del tubo di base (ASTM A179) (%)
| Elemento |
C |
Si (massimo) |
M |
P (max) |
S (max) |
| Distanza |
0.06'0.18 |
0.25 |
0.27 ¢ 0.63 |
0.035 |
0.035 |
Composizione chimica (Al1060) (%)
| Elemento |
Al (min) |
Si + Fe (massimo) |
Cu (max) |
Mn (massimo) |
Mg (max) |
Zn (max) |
Altri (ognuno) |
| Distanza |
99.60 |
0.35 |
0.05 |
0.03 |
0.03 |
0.05 |
0.03 |
Proprietà meccaniche (tubo base)
| Resistenza alla trazione (min) |
Forza del rendimento (min) |
L'allungamento (min) |
| 325 MPa |
180 MPa |
35% |
ⅢI principali vantaggi dei sistemi HRSG
●Stabilità a temperatura (fino a 400°C):A differenza delle pinne di tipo L/LL, che perdono aderenza a temperature elevate, le pinne incorporate rimangono bloccate.
●Alta rigidità meccanica:La turbolenza e le vibrazioni degli scarichi della turbina non allentano il nostro design G-fin, garantendo decenni di integrità strutturale.
●Flusso termico ottimizzato:Al1060 pinne aumentare la superficiefino a 20 volte l'ampliamento della superficierispetto ai tubi nudi, consentendo moduli HRSG più piccoli e CAPEX più bassi, corrispondendo alla potenza di vapore.
●Resistenza al ciclo termico:Il nostro legame incorporato gestisce frequenti cicli di start-stop molto meglio delle pinne saldate/avvolte, offrendo prestazioni costanti.
ⅣApplicazioni chiave nell'HRSG
●Sezioni Economizer:Pre riscaldamento dell'acqua di alimentazione, eliminando la massima energia dai gas di scarico più freddi.
● A bassa pressione(LP)Evaporatori:Azionamento dell'efficienza di cambio di fase nei circuiti a vapore a bassa pressione.
●Unità di recupero del calore di scarico (WHRU):Colmare il divario tra i gas di scarico delle turbine a gas e il riscaldamento del processo nell'intervallo 200°C-350°C.
●Calore urbano:Fornire un'affidabilità a lungo termine nelle reti di scambio termico esterne in cui lo strato di ossido naturale dell'alluminio resiste alla corrosione atmosferica.
