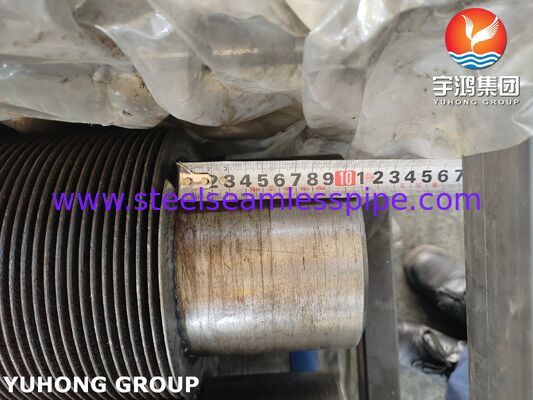

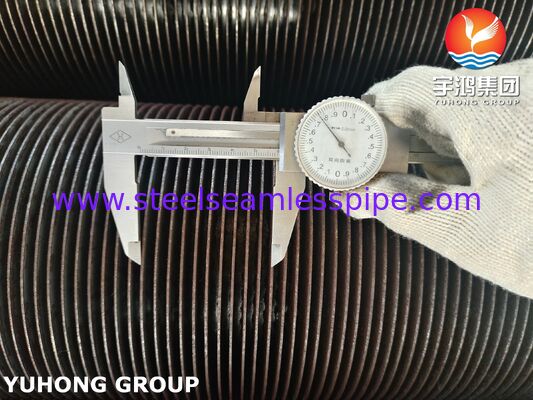

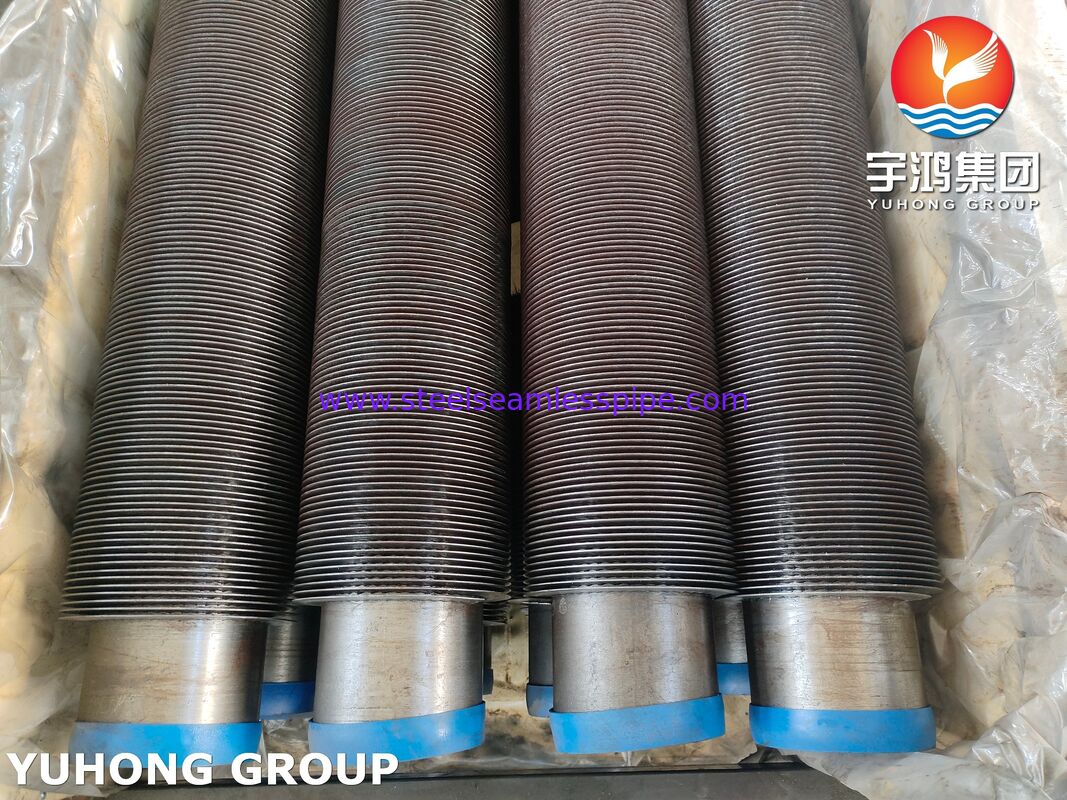

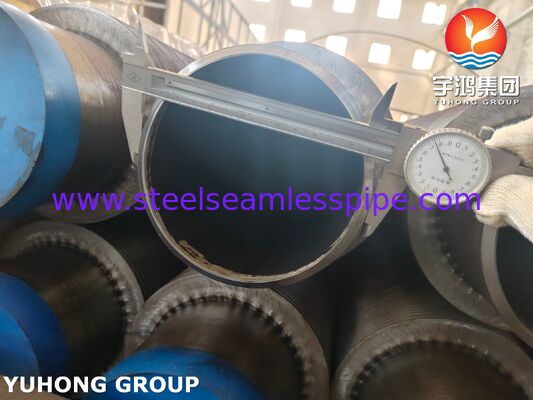

Tubi a pinne saldate a spirale con pinne CS per scambiatori di calore

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Tubo di pinna HFW

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10 pezzi
Prezzo:	Negoziabile
Imballaggi particolari:	CASSA IN LEGNO CON STRUTTURA IN FERRO
Tempi di consegna:	Dipende dalla quantità
Termini di pagamento:	L/C,T/T
Capacità di alimentazione:	1000 tonnellate al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (324)

Tubo senza saldatura di acciaio inossidabile (318)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (36)

Tubo ad ago (149)

Tubo di pinna (692)

scambiatori di calore (23)

tubo dello scambiatore di calore (456)

Fusoli di tubi per scambiatori di calore (46)

Piastra tubiera dello scambiatore di calore (122)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (10)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (59)

Metropolitana saldata dell'acciaio inossidabile (127)

Tubo della lega di nichel (270)

Metropolitana della lega di nichel (95)

Metropolitana della lega di rame (247)

Metropolitana dell'acciaio legato (208)

Metropolitana di titanio (18)

tubo temprato luminoso (171)

Metropolitana di caldaia (151)

montaggio d'acciaio (852)

Flangia d'acciaio (650)

Altri (404)

Parti di rivestimento (8)

Descrizione di prodotto dettagliata

Standard del materiale del tubo base:

ASTM A106 Gr.B Senza giunture

Metodo di attacco delle pinne:

Saldatura ad alta frequenza (HFW)

Temperatura operativa massima:

400 ° C.

Intervallo di densità delle alette:

150-250 alette per metro

Evidenziare:

Tubi a pinne a spirale saldate per scambiatori di calore

Tubi alettati di acciaio al carbonio A106

Tubi a pinne CS con saldatura a spirale

Tubi alettati saldati ad alta frequenza: Tubo base in acciaio al carbonio ASTM A106 + Alette in acciaio al carbonio (CS)

1. Panoramica del prodotto

I tubi alettati saldati ad alta frequenza (HFW) combinano tubi base in acciaio al carbonio senza saldatura ASTM A106 Gr.B

con alette in acciaio al carbonio utilizzando una tecnologia di saldatura allo stato solido avanzata.Questi tubi

offrono un'efficienza di trasferimento del calore 8-10 volte superiore rispetto ai tubi nudi, ideali per sistemi di recupero del caloresistemi,

caldaie e riscaldatori di processo operanti a ≤400°C.

2. Struttura del tubo alettato e processo di produzione

Componente	Materiale	Processo chiave
Tubo base	ASTM A106 Gr.B	Trafilato a freddo senza saldatura, OD 25,4-114,3 mm
Alette	Acciaio al carbonio (CS)	Saldatura ad alta frequenza (2.000 Hz), senza materiale d'apporto
Qualità del legame	Fusione metallurgica	Testato al 100% con ultrasuoni, resistenza al taglio ≥35 MPa

3. Composizione chimica (Standard ASTM)

Tubo base (A106 Gr.B):

Elemento	C	Mn	P (max)	S (max)	Si
%	≤0,30	0,29-1,06	0,035	0,035	≥0,10

Alette (Acciaio al carbonio SPHC):

Elemento	C (max)	Mn (max)	P (max)	S (max)	Al (min)
%	0,12	0,50	0,040	0,040	0,020

4. Dimensioni critiche e tolleranze

Parametro	Intervallo/Tolleranza	Standard
OD tubo base	25,4 - 219 mm (±0,15 mm)	ASTM A106
Altezza aletta (H)	5 - 30 mm (±0,5 mm)	Standard HEI
Spessore aletta (T)	0,8 - 3,0 mm (±0,1 mm)	Personalizzato
Passo aletta	4-25 (±0,2)	ASME B36.10M
Lunghezza massima	24 metri (rettilineità ≤1 mm/m)	Personalizzato

5. Vantaggi prestazionali

✅ Coefficiente di trasferimento del calore: 45-65 W/m²K (vs. 5-8 W/m²K per tubi nudi)

✅ Resistenza alla corrosione: rivestimento zincato/alluminato opzionale per ambienti acidi

✅ Pressione nominale: fino a 15 MPa a 350°C (conforme ASME B31.1)

✅ Vita a fatica termica: >10.000 cicli (secondo ASTM E606)

6. Soluzioni specifiche per l'applicazione

Industria	Caso d'uso	Esempio di configurazione del tubo
Centrali elettriche	Economizzatori, preriscaldatori d'aria	OD 50,8 mm + alette da 16 mm @ 197 FPM
Petrolchimico	Riscaldatori di gas di processo, reattori	OD 76,2 mm + alette da 19 mm @ 230 FPM
HVAC	Riscaldatori a fluido termico, deumidificatori	OD 38,1 mm + alette da 12,7 mm @ 180 FPM
Recupero di calore di scarto	Caldaie a gas di scarico (≤550°C)	Rivestimento alluminato + alette da 25,4 mm

7. Perché scegliere i nostri tubi alettati HFW?

Oltre 15 anni di esperienza: oltre 200 progetti in 30 paesi

Certificazioni: ISO 9001, ASME Sezione VIII, PED 2014/68/UE

Ingegneria personalizzata: densità delle alette/velocità di traslazione ottimizzate per fluidodinamica

Garanzia di qualità:
- Test a correnti indotte sui tubi base
- Misurazione laser 3D per la geometria delle alette
- Test idrostatico a 1,5 volte la pressione di progetto

8. Supporto tecnico e consegna

Assistenza alla progettazione: simulazione CFD per una disposizione ottimale delle alette

Tempi di consegna: 25-35 giorni per dimensioni standard (MOQ: 500 metri)

Imballaggio: rivestito VCI, casse di legno per trasporto marittimo

Tubi a pinne saldate a spirale con pinne CS per scambiatori di calore 0
