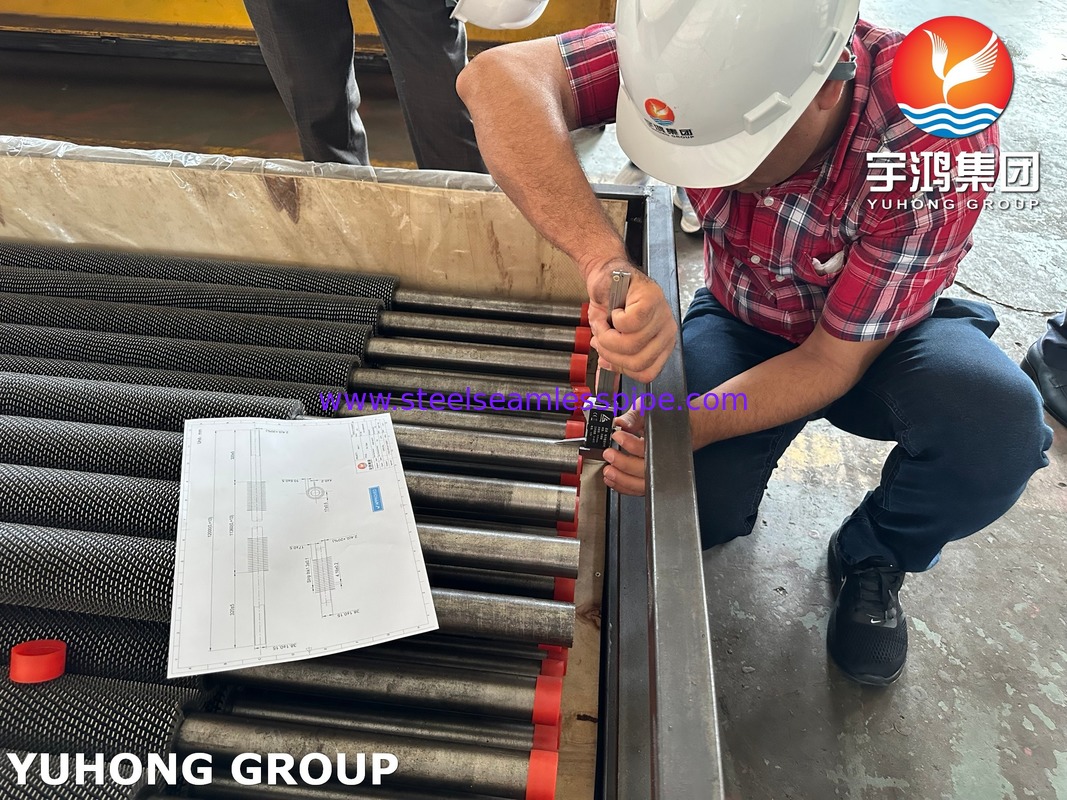

Tubo alettato HFW seghettato ASME SA213 T22 con aletta in CS
Materiale del tubo base: ASME SA213 T22
ASME SA213 T22 è un acciaio legato a basso tenore di cromo-molibdeno ampiamente utilizzato in servizi ad alta temperatura e alta pressione. Con una composizione di 2,25% di cromo e 1% di molibdeno, offre un'eccellente resistenza all'ossidazione ad alta temperatura, all'attacco da idrogeno e alla resistenza allo scorrimento. Questo lo rende particolarmente adatto per caldaie di centrali elettriche, surriscaldatori, sezioni di riscaldamento e apparecchiature di scambio termico. Il materiale mantiene proprietà meccaniche superiori e stabilità strutturale a temperature elevate sostenute, rendendolo una scelta ideale per componenti a pressione ad alta temperatura.
Cos'è un tubo alettato HFW seghettato?
Un tubo alettato HFW seghettato è un elemento di trasferimento del calore ad alta efficienza prodotto utilizzando la tecnologia di saldatura ad alta frequenza. Una striscia di acciaio seghettata è avvolta a spirale e saldata sulla superficie esterna del tubo base. Il design dell'aletta seghettata aumenta significativamente l'area superficiale di trasferimento del calore e migliora la turbolenza del fluido, portando a un'efficienza di trasferimento del calore notevolmente migliorata. Questo tipo di tubo alettato combina un tubo base ad alta resistenza con alette in acciaio al carbonio, garantendo durata alle alte temperature mantenendo al contempo l'economicità, rendendolo adatto a varie applicazioni industriali esigenti.
Tipi di tubi alettati e specifiche dei materiali
Composizione chimica di SA213 T22 (%)
| Elemento |
C |
Mn |
P ≤ |
S ≤ |
Si |
Cr |
Mo |
| Intervallo |
0.05–0.15 |
0.30–0.60 |
0.025 |
0.025 |
≤0.50 |
1.90–2.60 |
0.87–1.13 |
Proprietà meccaniche
|
Resistenza alla trazione
|
Resistenza allo snervamento
|
Durezza
|
Allungamento
|
|
≥415 MPa
|
≥205 MPa
|
≤163 HB
|
≥20%
|
Vantaggi competitivi
1. Eccellenti prestazioni ad alta temperatura:
Il materiale T22 mantiene una buona resistenza e resistenza all'ossidazione a temperature elevate, adatto per il funzionamento continuo ad alta temperatura.
2. Trasferimento di calore migliorato con alette seghettate:
La struttura ad alette seghettate aumenta la turbolenza del fluido ed espande l'area di trasferimento del calore, migliorando significativamente l'efficienza termica complessiva.
3. Processo HFW robusto e affidabile:
La tecnica di saldatura ad alta frequenza garantisce un forte legame tra le alette e il tubo base, fornendo un'elevata resistenza agli shock termici e alla fatica, con conseguente lunga durata.
4. Soluzione conveniente:
La combinazione di un tubo base in acciaio legato con alette in acciaio al carbonio offre una soluzione equilibrata, offrendo prestazioni a un costo gestibile per una vasta gamma di applicazioni industriali.
Applicazioni del tubo alettato HFW seghettato ASME SA213 T22
1. Surriscaldatori e riscaldatori in caldaie di potenza
2. Riscaldatori di processo e scambiatori di calore in impianti petrolchimici
3. Preriscaldatori d'aria in sistemi di recupero del calore di scarto
4. Unità di idrotrattamento e reforming catalitico nelle raffinerie
5. Caldaie industriali e generatori di aria calda
