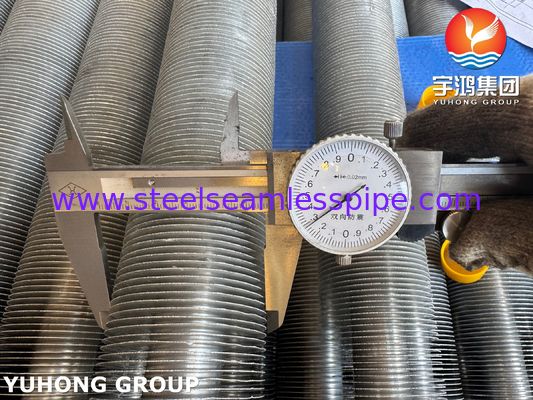

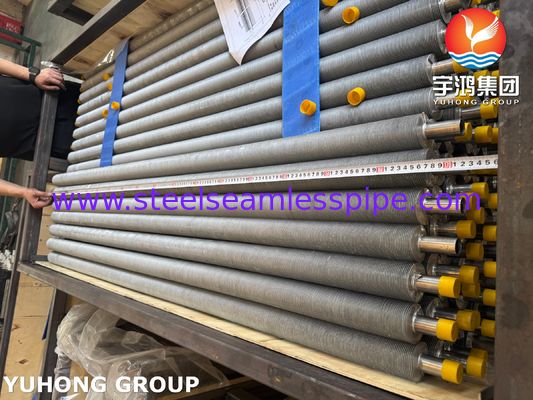

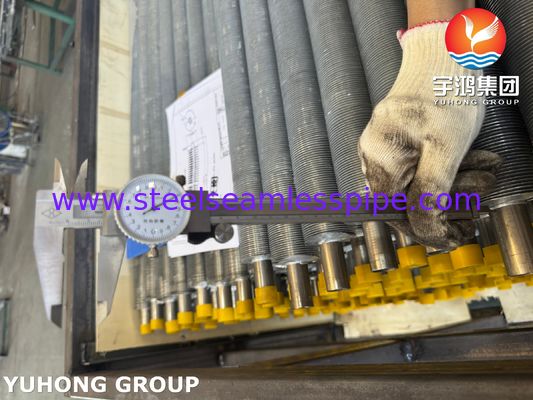

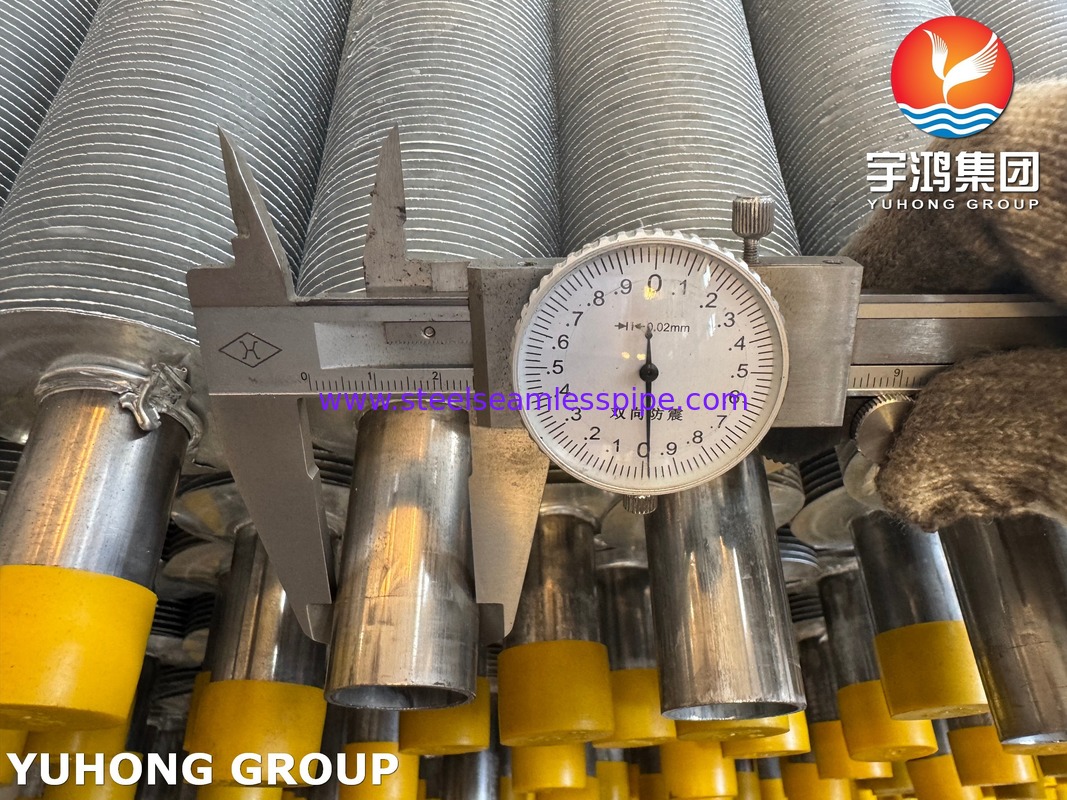

Tubo in acciaio inossidabile EN10217-7 1.4301 con alette in alluminio per HVAC&R
Questo prodotto è un'alta efficienza Tubo alettato bimetallico, progettato specificamente per applicazioni di trasferimento di calore. È costituito da un tubo centrale prodotto secondo lo standard europeo EN 10217-7(ASTM A312), realizzato in acciaio inossidabile austenitico grado 1.4301 (equivalente a AISI 304). Una superficie alettata è permanentemente legata a questo tubo centrale tramite un processo di estrusione.
Il principio fondamentale di questo design è quello di sfruttare le proprietà superiori di entrambi i metalli:
-
Il tubo interno in acciaio inossidabile 1.4301 fornisce un'eccellente resistenza alla corrosione, un'elevata tenuta alla pressione e resistenza, rendendolo ideale per il trasporto di fluidi come acqua, vapore o vari prodotti chimici.
-
Il alette esterne in alluminio aumentano notevolmente la superficie esterna del tubo. L'elevata conducibilità termica dell'alluminio facilita un trasferimento di calore altamente efficiente tra il fluido all'interno del tubo e l'aria (o gas) che scorre attraverso l'esterno alettato.
1. Proprietà chimiche e meccaniche
EN10217-7 1.4301(TP304) Composizione chimica (%)
|
| C |
Mn |
P |
S |
Si |
Ni |
Cr |
| 0.08% |
≤2.00% |
≤0.045% |
≤0.030% |
≤1.0% |
8.0%-11.0% |
18.0%-20.0% |
| Composizione chimica delle alette in alluminio 1060 (%) |
| Al |
Fe |
Si |
Cu |
Mn |
Zn |
Else |
| ≥ 99.60% |
≤ 0.35% |
≤ 0.25% |
≤ 0.05% |
≤ 0.03% |
≤ 0.05% |
≤ 0.40% |
Proprietà meccaniche
| Componente |
Prestazioni meccaniche |
Caratteristiche principali |
EN10217-7 1.4301
Tubo base |
· Resistenza alla trazione: ≥515 MPa
· Limite di snervamento: ≥205 MPa
· Allungamento (in 50 mm): ≥35%
· Temperatura di trattamento termico: 1900℉(1040℃) |
· Combinazione di elevata resistenza e buona tenacità
· Eccellente resistenza alla fatica da corrosione
· Eccellente plasticità e formabilità
· Buona saldabilità
|
| Alette in alluminio 1060 |
· Resistenza alla trazione: 70-110 MPa
· Allungamento: 15-25%
· Durezza: 23 HB. |
· Design leggero riduce il carico del sistema
· Duttile per l'assorbimento delle vibrazioni |
2. Caratteristiche principali
Le alette in alluminio aumentano significativamente la superficie di contatto con l'aria, mentre l'elevata conducibilità termica dell'alluminio consente un trasferimento di calore rapido ed efficiente dal fluido all'interno del tubo in acciaio all'aria esterna.
- Combinazione di materiali ottimizzata, eccezionale rapporto costo-efficacia
Il tubo interno utilizza acciaio inossidabile resistente alla corrosione/alla pressione, mentre le alette esterne utilizzano alluminio altamente conduttivo ed economico. Questa combinazione garantisce prestazioni fondamentali a un costo molto inferiore rispetto ai tubi alettati interamente in acciaio inossidabile.
- Eccellente resistenza alla corrosione e lunga durata
Il 1.4301 (304) il tubo interno in acciaio inossidabile resiste alla corrosione causata da acqua, vapore, molti prodotti chimici e atmosfere marine, garantendo l'affidabilità a lungo termine del canale di flusso principale in applicazioni impegnative.
- Legame meccanico robusto e durevole
Il processo di estrusione crea un forte legame meccanico tra l'aletta in alluminio e il tubo centrale in acciaio inossidabile, con conseguente minima resistenza termica di contatto. Resiste anche alle vibrazioni e agli shock termici, prevenendo l'allentamento delle alette.
- Superiore capacità di sopportare la pressione del tubo interno
Il tubo centrale in acciaio inossidabile conforme allo standard EN10217-7 è progettato per scopi di pressione, resistendo in sicurezza alla pressione interna di fluidi ad alta temperatura e alta pressione (ad esempio vapore, acqua ad alta pressione).
- Ampia applicabilità e leggerezza
Le alette in alluminio sono leggere, riducendo il peso complessivo dello scambiatore di calore. Questo design è adatto per un'ampia gamma di temperature, dalla refrigerazione a bassa temperatura al riscaldamento ad alta temperatura.
3. Principali applicazioni
- Riscaldamento, ventilazione, condizionamento dell'aria e refrigerazione
(1) Caldaie a gas/a condensazione
(2) Unità di trattamento aria
(3) Ventilatori a recupero di calore
(4) Sistemi di refrigerazione
(1) Refrigeratori d'aria industriali
(2) Sistemi di recupero del calore di scarto
(3) Centrali elettriche
(4) Chimica e petrolchimica
- Tecnologia di essiccazione
Apparecchiature di essiccazione industriali
(1) Settore marittimo e offshore
(2) Apparecchiature meccaniche
____________________________________________________________________________________________________________________________________________________
Se hai bisogno di un preventivo rapido, invia quanto segue:
1. Tubo base: (1) Specifiche e materiale (2) Diametro (3) Spessore della parete (4) Lunghezza
2. Alette: (1) Specifiche e materiale (2) Tipo (solido o seghettato) (3) Altezza aletta (4) Spessore aletta (5) Passo aletta (6) Lunghezza aletta e sezione senza alette.
3. Quantità dei tubi alettati
4. Data di consegna prevista
