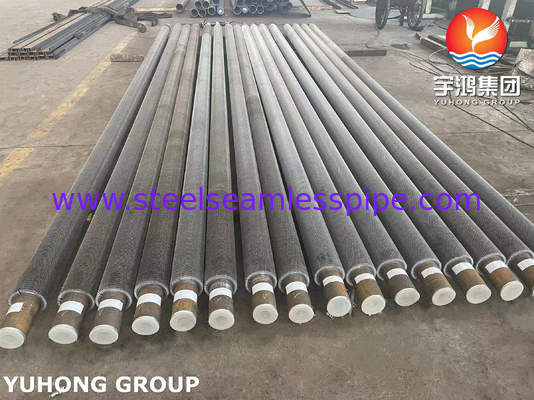

ASTM A335 P9 TUBO A FINNA SERRATED per condensatore di raffinazione di petrolio

L'ASTM A335 P9 è un acciaio legato al cromo-molibdeno ampiamente utilizzato in applicazioni ad alta temperatura e alta pressione. È noto per la sua eccellente resistenza, resistenza alla corrosione e capacità di resistere a sollecitazioni termiche e meccaniche. Le caratteristiche principali dell'ASTM A335 P9 includono:

• Composizione del materiale:

  • Cromo (Cr): 8,0-10,0%
  • Molibdeno (Mo): 0,90-1,10%
  • Carbonio (C), Manganese (Mn), Silicio (Si), Fosforo (P), Zolfo (S) e altri.

• Applicazioni:

  • Centrali elettriche
  • Caldaie
  • Scambiatori di calore
  • Industrie petrolchimiche e chimiche

• Vantaggi:

  • Elevata resistenza all'ossidazione e alla formazione di scaglie ad alte temperature.
  • Eccellente resistenza e resistenza allo scorrimento.
  • Saldabilità e lavorabilità superiori.

2. Cos'è un Tubo Alettato Serrato?

• Caratteristiche principali dei tubi alettati serrati:

  • Maggiore conducibilità termica grazie all'aumento della superficie.
  • Riduzione dell'incrostazione e dei depositi grazie al design seghettato.
  • Design compatto e leggero per un'installazione efficiente.

• Applicazioni:

  • Scambiatori di calore raffreddati ad aria
  • Raffreddatori di gas
  • Economizzatori
  • Unità di trattamento di petrolio e gas

3. Tubo Alettato Serrato ASTM A335 P9

• Processo di fabbricazione:

  • Produzione del tubo di base: Il tubo di base è realizzato in acciaio legato ASTM A335 P9, garantendo elevata resistenza e resistenza alle sollecitazioni termiche.
  • Fissaggio delle alette: Le alette serrate, tipicamente realizzate con materiali simili o compatibili, sono avvolte a spirale e fissate saldamente al tubo di base. Il fissaggio può essere ottenuto tramite tecniche come la saldatura ad alta frequenza o l'avvolgimento meccanico.
  • Serratura delle alette: Le alette sono serrate (intagliate) per aumentare la turbolenza nel flusso del fluido, il che migliora l'efficienza del trasferimento di calore.

• Specifiche:

  • Materiale:
    • Tubo di base: ASTM A335 P9
    • Alette: acciaio al carbonio, acciaio inossidabile o acciaio legato
  • Dimensioni del tubo:
    • Diametro esterno (OD): secondo i requisiti di progettazione (comunemente tra 1" e 8")
    • Spessore della parete: secondo gli standard ASTM A335 P9
  • Dimensioni delle alette:
    • Altezza aletta: tipicamente 5 mm-15 mm
    • Passo aletta: 2 mm-10 mm
    • Spessore aletta: 0,5 mm-1,5 mm
  • Condizioni operative:
    • Temperatura: fino a 600–650°C (a seconda della selezione del materiale)
    • Pressione: Adatto per sistemi ad alta pressione

4. Vantaggi dei tubi alettati serrati ASTM A335 P9

• Elevata efficienza termica: Il design seghettato promuove la turbolenza nel flusso del fluido, migliorando i tassi di trasferimento di calore.
• Durata: Il tubo di base in acciaio legato P9 offre un'eccezionale resistenza alle alte temperature, all'ossidazione e alle sollecitazioni termiche.
• Resistenza alla corrosione: Il cromo e il molibdeno in P9 migliorano la resistenza alla corrosione e alla formazione di scaglie.
• Risparmio energetico: L'efficienza del trasferimento di calore migliorata riduce il consumo di energia e i costi operativi.
• Personalizzazione: Le alette serrate possono essere adattate a dimensioni, passi e spessori specifici per soddisfare i requisiti dell'applicazione.

5. Applicazioni dei tubi alettati serrati ASTM A335 P9

• Generazione di energia:

  • Caldaie a vapore
  • Economizzatori
  • Generatori di vapore a recupero di calore (HRSG)

• Petrolchimico e Raffineria:

  • Scambiatori di calore raffreddati ad aria
  • Riscaldatori di processo
  • Raffreddatori di gas

• Petrolio e gas:

  • Piattaforme offshore
  • Impianti di trattamento del gas
  • Terminali GNL

• Trattamento chimico:

  • Scambiatori di calore nei reattori chimici
  • Condensatori ed evaporatori

6. Standard di qualità e test

• Test dei materiali:

  • Analisi della composizione chimica
  • Test delle proprietà meccaniche (resistenza alla trazione, durezza, ecc.)

• Test non distruttivi (NDT):

  • Test a ultrasuoni
  • Test radiografici
  • Test a correnti parassite

• Ispezione dimensionale:

  • Verifica delle dimensioni del tubo e delle alette
  • Integrità del fissaggio delle alette

• Test operativi:

  • Test delle prestazioni termiche
  • Valutazione della resistenza alla corrosione

7. Conclusione
