ASTM A179 Tubo a pinne incorporato di tipo G, in alluminio 1060, per scambiatori di calore

Tubo alettato incorporato di tipo G ASTM A179, Alluminio 1060, per scambiatori di calore

Il Tubo alettato incorporato di tipo G ASTM A179 è un componente di trasferimento di calore ad alte prestazioni comunemente utilizzato in settori come la produzione di energia, la petrolchimica e i sistemi HVAC. Questo tipo di tubo alettato è progettato per migliorare l'efficienza dello scambio termico aumentando la superficie disponibile per il trasferimento di calore.

Caratteristiche principali:

• Materiale del tubo base:
  Il tubo base è conforme allo standard ASTM A179, che specifica tubi in acciaio a basso tenore di carbonio senza saldatura trafilati a freddo. Questi tubi sono noti per le loro eccellenti proprietà di trasferimento del calore e l'elevata resistenza meccanica.

• Tipo di aletta:
  L'aletta incorporata di tipo G prevede l'incorporazione meccanica di alette in alluminio in una scanalatura praticata sulla superficie esterna del tubo. Ciò garantisce un forte legame meccanico tra le alette e il tubo, fornendo un'eccellente conducibilità termica e durata.

• Materiale aletta:
  Le alette sono realizzate in Alluminio 1060, un materiale in alluminio ad alta purezza con eccezionale resistenza alla corrosione, conducibilità termica e proprietà di leggerezza. L'alluminio 1060 è particolarmente adatto per applicazioni in cui sono richiesti un efficiente trasferimento di calore e una lunga durata.

• Vantaggi di progettazione:

  • Trasferimento di calore migliorato: Il design delle alette incorporate aumenta l'area di scambio termico, migliorando le prestazioni termiche complessive.
  • Durata: Il legame meccanico garantisce una connessione stretta tra le alette e il tubo, riducendo il rischio di distacco in condizioni di ciclo termico.
  • Resistenza alla corrosione: Le alette in alluminio 1060 offrono un'eccellente resistenza alla corrosione, anche in ambienti difficili.

• Applicazioni:
  Il tubo alettato incorporato di tipo G ASTM A179 è ampiamente utilizzato in varie applicazioni, tra cui:

  • Scambiatori di calore
  • Raffreddatori d'aria
  • Caldaie
  • Condensatori ed evaporatori

1. Dimensioni del tubo base (ASTM A179):

• Diametro esterno (OD):

  • Gamma standard: da 15,88 mm (5/8") a 50,8 mm (2").
  • Tolleranza: ± 0,1 mm per diametri piccoli; ± 0,15 mm per diametri maggiori (secondo ASTM A179).

• Spessore della parete (WT):

  • Gamma standard: da 1,5 mm a 4 mm.
  • Tolleranza: ± 10% dello spessore della parete specificato.

• Lunghezza:

  • Generalmente fornito in lunghezze fino a 6 metri (20 piedi) o più, a seconda delle esigenze del cliente.
  • Tolleranza: ± 5 mm per lunghezze fisse.

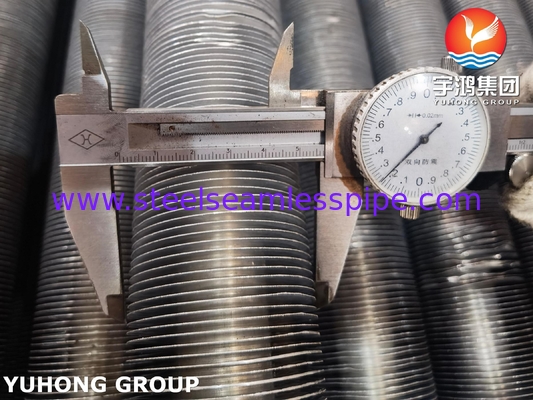

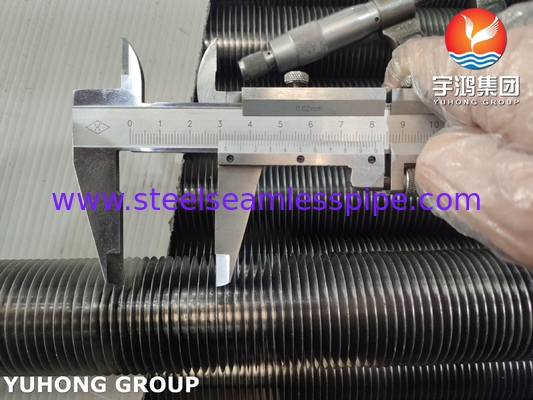

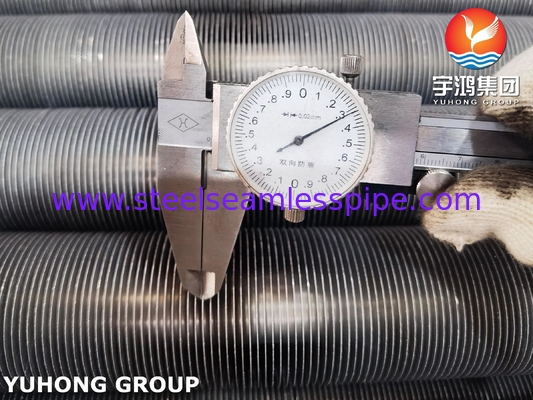

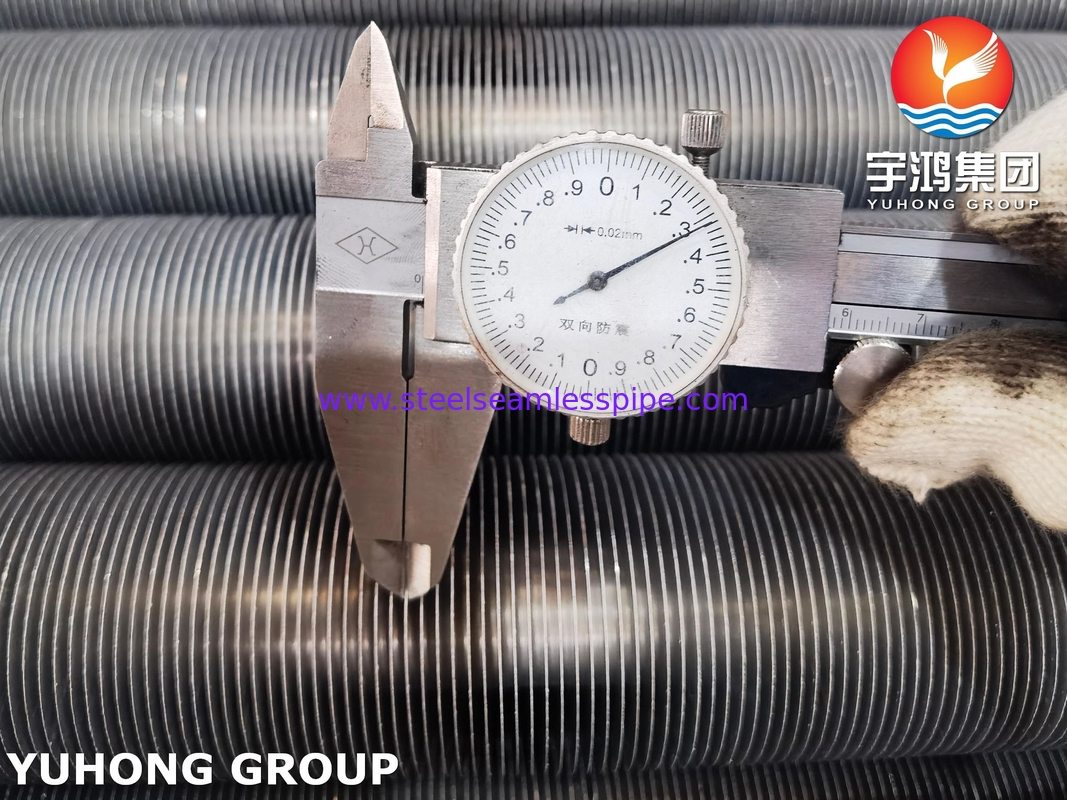

2. Dimensioni delle alette (alette incorporate di tipo G):

• Materiale aletta: Alluminio 1060 (o equivalente).

• Altezza aletta (H):

  • Gamma: da 6 mm a 16 mm.
  • Tolleranza: ± 0,2 mm.

• Spessore aletta (t):

  • Gamma: da 0,3 mm a 0,6 mm.
  • Tolleranza: ± 0,05 mm.

• Passo aletta (P) (Numero di alette per pollice):

  • Gamma: da 5 FPI a 11 FPI (Alette per pollice).
  • Tolleranza: ± 0,5 alette.

3. Scanalatura e incollaggio delle alette:

• Profondità della scanalatura:
  • Generalmente da 0,3 mm a 0,6 mm, a seconda dello spessore dell'aletta e delle dimensioni del tubo base.
• Resistenza di incollaggio delle alette:
  • Il processo di incorporazione meccanica garantisce un accoppiamento stretto, con una resistenza termica minima all'interfaccia aletta-tubo.
