Tubo alettato in acciaio al carbonio ASME SA192 con aletta seghettata in CS per economizzatori e recupero di calore

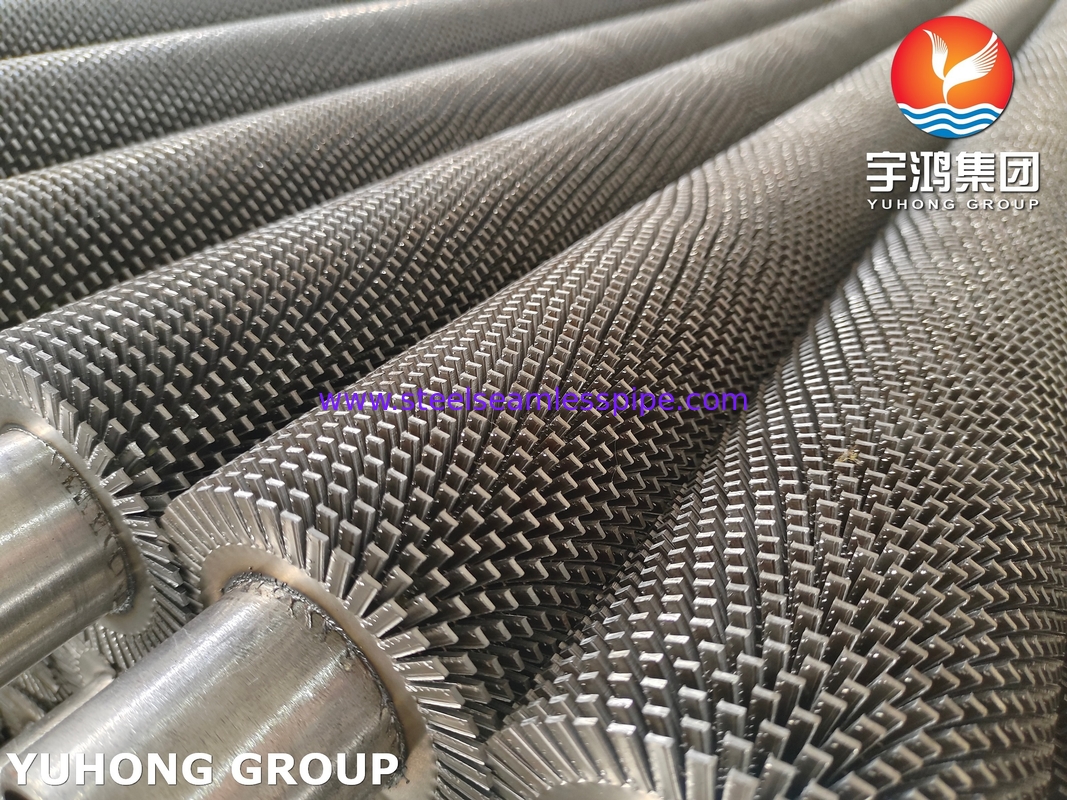

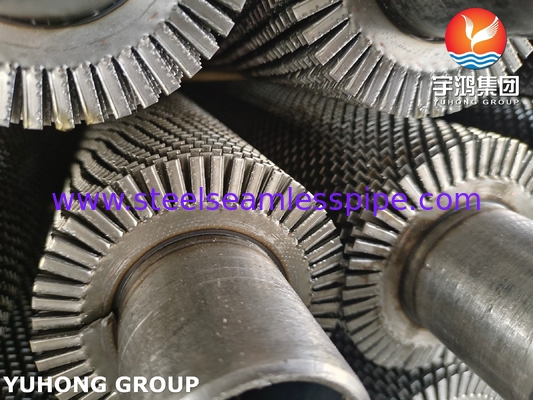

Questo componente di scambio termico ad alta efficienza è progettato specificamente per economizzatori di caldaie e sistemi industriali di recupero del calore di scarto. Utilizza l'acciaio al carbonio ASME SA192 come materiale del tubo base, la striscia alettata in acciaio al carbonio è avvolta a spirale e saldata saldamente sulla superficie esterna del tubo base tramite processo di saldatura ad alta frequenza, formando una caratteristica geometria alettata seghettata.
Questo design unico interrompe efficacemente gli strati limite del fluido, aumenta la turbolenza e migliora significativamente l'efficienza del trasferimento di calore (20%-30% in più rispetto alle alette lisce). Il prodotto è particolarmente adatto per condizioni operative gravose, inclusi ambienti ad alta temperatura/pressione e applicazioni con gas di scarico polverosi in caldaie a carbone, generatori di vapore a recupero di calore (HRSG) e impianti petrolchimici,garantendo sia il miglioramento dell'efficienza energetica che l'affidabilità operativa a lungo termine.
1. Proprietà chimiche e meccaniche
| Composizione chimica ASME SA192 (%) |
| C |
Mn |
P |
S |
Cr |
Ni |
|
0,15% - 0,35%
|
0,30% - 0,90% |
≤ 0,035% |
≤ 0,035% |
≤ 0,30% |
≤ 0,25% |
Proprietà meccaniche
| Componente |
Prestazioni meccaniche |
Caratteristiche principali |
ASME SA192
Tubo base |
· Resistenza alla trazione: 415 - 535 MPa
· Limite di snervamento: ≥ 240 MPa
· Allungamento: ≥ 30%
· Durezza: 160-190 HB |
· Eccellenti proprietà di piegatura e saldatura a freddo, fabbricazione in sistemi di tubazioni complessi.
· Temperatura di servizio a lungo termine fino a 400°C con forte resistenza allo scorrimento.
· Più economico dei tubi in acciaio legato pur soddisfacendo i requisiti di pressione per caldaie e scambiatori di calore standard.
|
| Aletta in CS |
· Resistenza alla trazione: 350 - 500 MPa
· Limite di snervamento: ≥ 200 MPa
· Allungamento: ≥ 25%
· Durezza: 160-210 HB
|
· Legame metallurgico HFW. Alta resistenza, resistente alle vibrazioni, senza sfaldamento.
· L'elevata durezza resiste all'abrasione dei gas di scarico. Prolunga significativamente la durata in condizioni difficili.
· Espansione termica abbinata al tubo base. Si espande/contrae come un tutt'uno, previene lo stress termico.
· Equilibrio ideale tra resistenza e tenacità. Resiste alla fatica indotta dal flusso per un funzionamento sicuro e stabile.
|
2. Caratteristiche principali
- Elevata resistenza e resistenza alla pressione. Il tubo base è realizzato in acciaio al carbonio senza saldatura di grado caldaia ASME SA192, che offre un'eccezionale capacità di sopportare la pressione, resistenza allo scorrimento e resistenza alle alte temperature per un funzionamento sicuro e affidabile.
- Efficienza di trasferimento del calore eccezionalmente elevata. L'esclusivo design alettato seghettato aumenta notevolmente l'area superficiale di dissipazione del calore e crea turbolenza nel flusso di gas, interrompendo lo strato limite. Ciò si traduce in un'efficienza di scambio termico significativamente maggiore rispetto ai tubi nudi e ai tubi alettati comuni.
- Elevata resistenza di legame e resistenza alle vibrazioni/shock termici. L'avanzata tecnologia di saldatura a incastro + ad alta frequenza (HFW) garantisce un legame metallurgico tra le alette e il tubo base. Ciò fornisce una resistenza di legame superiore, resistendo efficacemente alle vibrazioni e allo stress termico causati dal flusso di gas e dalle fluttuazioni di temperatura, prevenendo l'allentamento delle alette.
- Resistenza all'abrasione e lunga durata. La striscia alettata in acciaio al carbonio offre un'eccellente rigidità, resistenza all'abrasione e resistenza alla corrosione (adatta per ambienti specifici), garantendo durata a lungo termine e prestazioni stabili anche in condizioni operative difficili.
3. Applicazioni principali
Economizzatori di caldaie di centrali elettriche
Generatori di vapore a recupero di calore (HRSG) per turbine a gas
Preriscaldatori d'aria
Recupero del calore di scarto in unità di cracking catalitico
Sezioni di convezione di riscaldatori petrolchimici
Apparecchiature per la lavorazione del gas naturale
- Recupero del calore di scarto industriale
Recupero del calore di scarto della macchina di sinterizzazione negli impianti siderurgici
Caldaie a recupero di calore per forni per cemento
Scambiatori di calore di processo negli impianti chimici
- Altri settori industriali
Sistemi di essiccazione nell'industria della carta
Apparecchiature di scambio termico per la trasformazione alimentare
Utilizzo del calore di scarto per motori diesel marini
