ASTM A106 Gr.B Acciaio al carbonio U Bend HFW Solid Fin Tube Per Economizers di scarico dei motori diesel

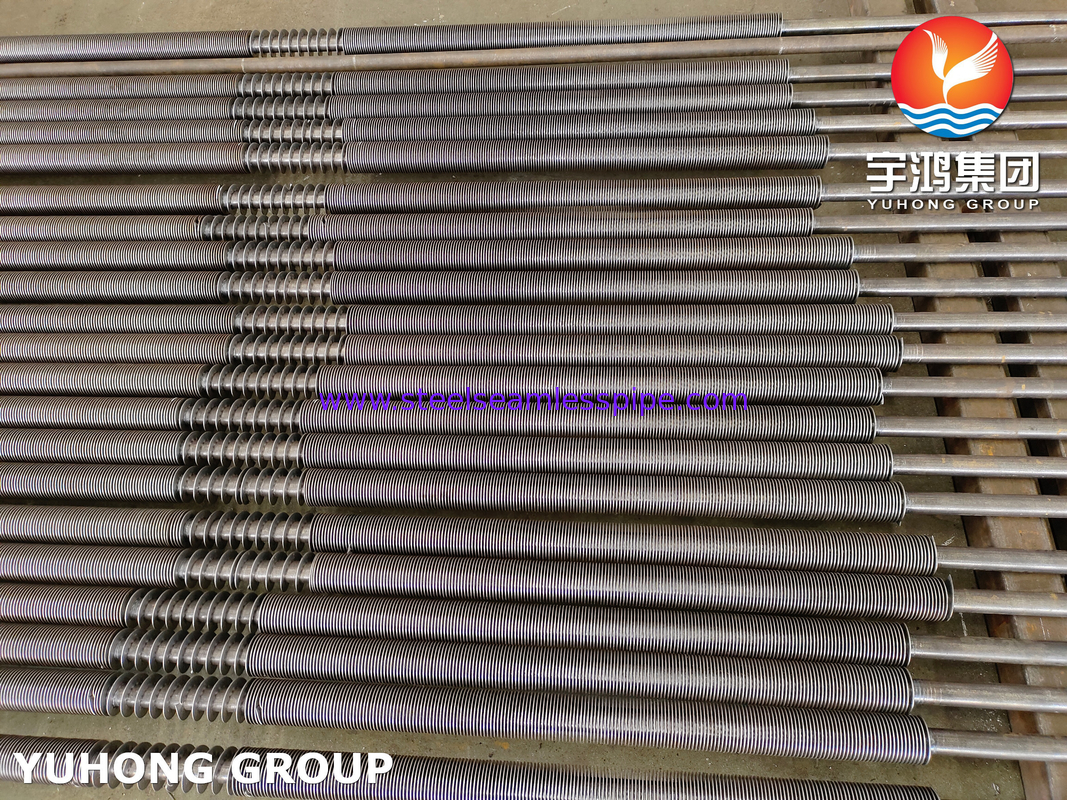

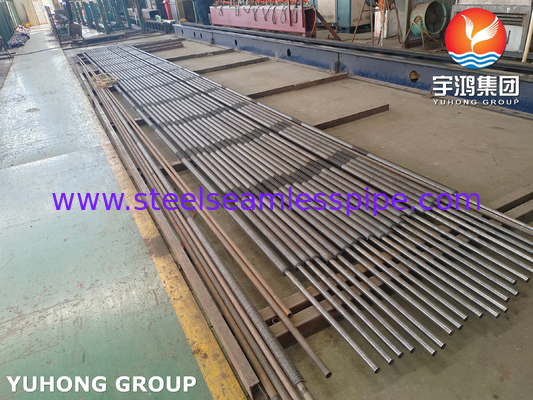

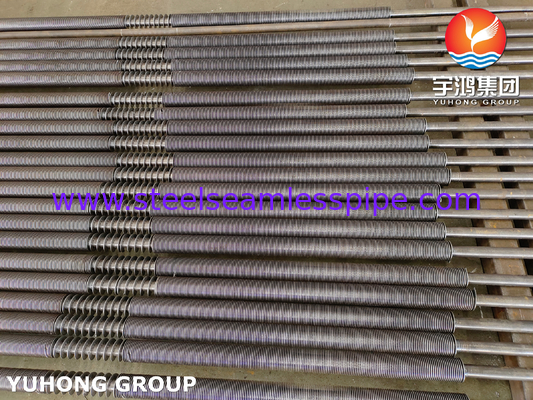

I tubi con pinne a curva U in acciaio al carbonio A106 Gr.B sono elementi di trasferimento di calore altamente efficienti.Le pinne esterne sono attaccate a forma di elica al tubo di base per aumentare significativamente la sua superficie esternaLa corrente ad alta frequenza genera effetti sulla pelle e sulla prossimità, generando istantaneamente un calore elevato ai punti di contatto tra il tubo di base e il materiale delle pinne.causando loro di sciogliersi e fondersi sotto pressione.

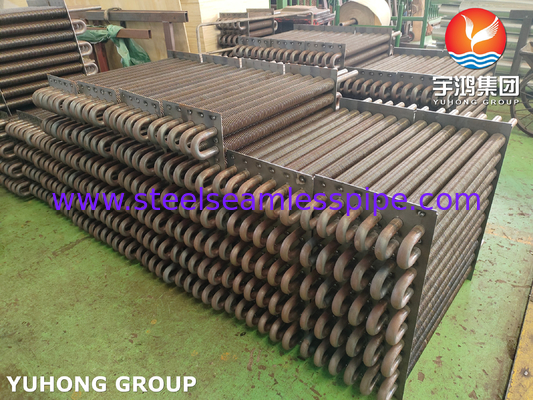

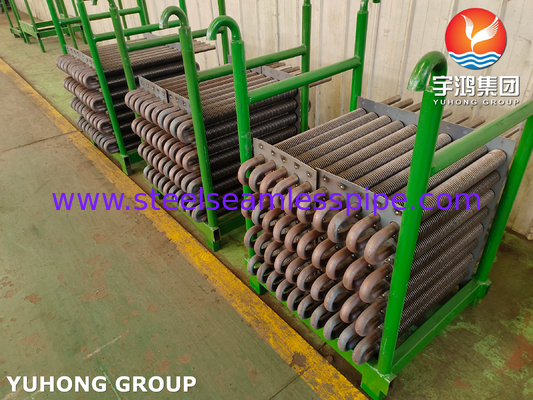

I tubi a pinne sono piegati in forma di "U".
ASME SA / ASTM A106 GR.B Tubi e tubi senza saldatura in acciaio al carbonio Composizione chimica:
| Composizione chimica (%) |
| Grado |
C (max) |
M |
Si(Min) |
Cu ((Max) |
Ni ((Max) |
Cr ((Max) |
Mo ((Max) |
V (max) |
P (max) |
S (max) |
| B |
0.3 |
0.29 ~ 1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
A 106 Classe B SMLS Tubi e tubi Proprietà meccaniche:
| Proprietà meccaniche: |
| Grado |
Resistenza alla trazione (Mpa), min. |
Forza di resa (Mpa), min. |
| B |
415 |
240 |
Terreno
Processo: la striscia d'acciaio viene inserita nella saldatrice ad alta frequenza in uno stato liscio.la radice liscia della striscia si scioglie e si salda immediatamente alla superficie del tubo di base.
Vantaggi:
Il processo è maturo, efficiente e dominante sul mercato.
La conduttività termica ottimale è raggiunta perché la zona di saldatura è continua e completa.
Adatto per tubi di base di varie specifiche, compresi i tubi a parete sottile.
Con denti
Perforazione: le serrature uniformi vengono perforate alla radice della striscia della pinna.
Rotoli: Rotoli a spirale superficiali sono pre-arrotolati nella superficie del tubo di base.
Inserimento e saldatura: la striscia di pinne dentate viene avvolta e premuta nelle scanalature, causando la deformazione plastica dei denti e l'incorporazione nel tubo di base.La saldatura non avviene solo alla radice della pinna, ma anche negli spazi tra i denti e il tubo di base.
Vantaggi:
Anche se ci sono anche piccole aree di saldature incomplete, i denti meccanicamente collegati forniscono una forte resistenza all'estrazione, riducendo significativamente il rischio di guasto generale.
Eccellente resistenza alla stanchezza: la struttura meccanicamente interconnessa resiste efficacemente alle sollecitazioni termiche alternate causate da frequenti partenze e fermate e da improvvise fluttuazioni di temperatura,prevenzione di crepe indotte dalla fatica alle radici delle pinne.
Applicazione
Generatori di vapore a recupero di calore (HRSG): utilizzati in economizers o sezioni di evaporatore per recuperare il calore dai gas di scarico delle turbine a gas.
Pre riscaldatori d'aria: utilizzare gas di combustione caldi per riscaldare l'aria di combustione della caldaia.
Caldaie a tubi a pinne: utilizzate per generare i tubi all'interno della caldaia.
Riscaldatori e raffreddatori a gas di processo: utilizzati nelle industrie petrolchimiche e di raffinazione.
Riscaldatori a olio termico: utilizzare olio termico come fluido laterale del tubo per riscaldare l'aria o altri gas.
Economisatori di scarico per motori diesel.
