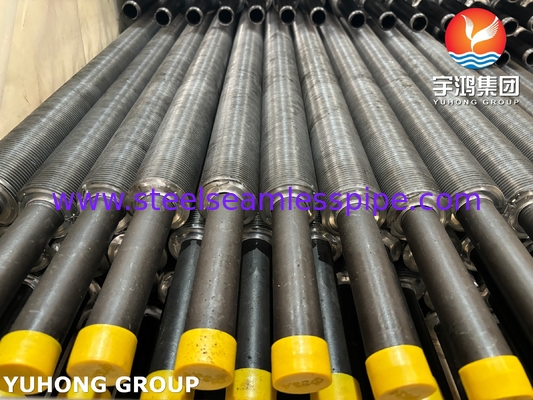

ASME SA179 Tubo senza cuciture in acciaio al carbonio tipo L con pinna in alluminio 1060

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Tubo senza saldatura in acciaio al carbonio ASME SA179 con alette in alluminio 1060

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pezzo
Prezzo:	Negoziabile
Imballaggi particolari:	Casse in legno piatto con cornici in acciaio (le due estremità dei tubi hanno tappi di plastica)
Tempi di consegna:	±7 giorni lavorativi
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	Secondo i requisiti dei clienti

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Nome prodotto:	Tubo a pinna di tipo L	Specifiche e materiale a tubo nudo:	ASME SA179
Materiale pinno:	Alluminio 1060	Tubo nudo OD:	16-63mm
Altezza delle pinne:	<17mm>	Spessore delle pinne:	~ 0,4 mm
Pitch pin:	2.1-5mm	Tipo:	Tipo L/ KL/ LL
Test:	HT/ET	Applicazione:	Caldaia aria/Riscaldatore/Petrochimico/Scambiatore di calore
Evidenziare:	tubo di pinna in acciaio al carbonio ASME SA179 , tubo di pinna di tipo L senza cuciture , tubo di pinna di alluminio con garanzia

I prodotti del marchio YUHONG sono già stati esportati in più di 85 paesi. Con oltre 35 anni di esperienza, grazie alla rigorosa politica di controllo qualità, all'eccellente servizio di vendita e alla consegna puntuale, YUHONG ha conquistato sempre più nuovi clienti e ottenuto sempre più ordini ripetuti dai vecchi clienti. Nella mente delle persone di YUHONG: la qualità è la cosa più importante!

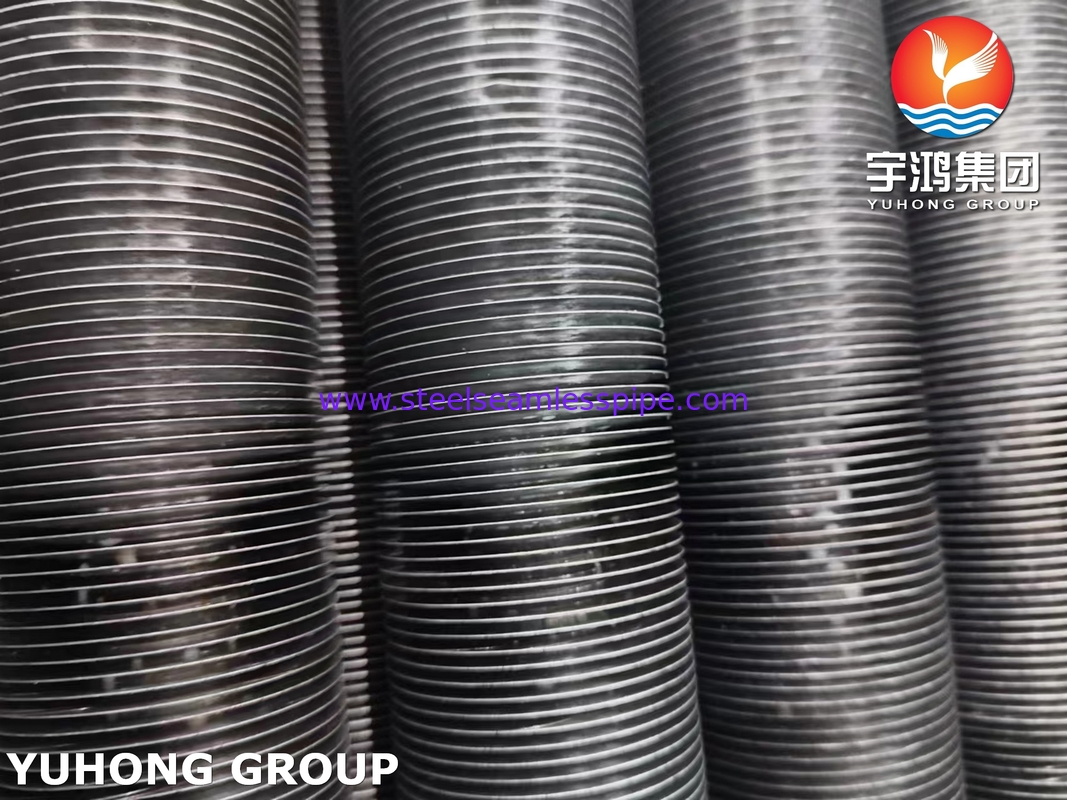

Tubo senza saldatura in acciaio al carbonio ASME SA179 con aletta in alluminio 1060 avvolta a forma di L per raffreddatori/riscaldatori d'aria

Il tubo base senza saldatura in acciaio al carbonio ASME SA179 con aletta avvolta in alluminio 1060 di tipo L è un elemento di trasferimento di calore composito ad alte prestazioni progettato permigliorare le prestazioni termiche lato aria. È caratterizzato da un recipiente a pressione in acciaio al carbonio senza saldatura trafilato a freddo (conforme a ASME SA179) con alette in alluminio 1060 avvolte elicoidalmente in una configurazione a profilo L ad incastro. Questo design unico combina l'elevata conduttività termica delle alette in alluminio (~200 W/m·K) con la robustezza meccanica -l'ancoraggio a L impedisce l'allentamento delle alette sotto l'erosione del flusso d'aria e i cicli termici, progettato per raffreddatori d'aria, riscaldatori e scambiatori di calore a tubi alettati.

1. Panoramica del prodotto

La sezione trapezoidale formata dalla laminazione del tubo alettato a forma di L è coerente con la distribuzione della densità del flusso di calore e i tubi sono strettamente combinati con un'elevata efficienza termica,eliminando così la resistenza termica di contatto causata dallo spazio tra le alette.

Temperatura di esercizio: 230°C caratteristiche: processo di avvolgimento, elevata efficienza di produzione, spaziatura uniforme, buon trasferimento di calore, elevato rapporto di alettatura, il tubo base può essere protetto dall'erosione dell'aria.

2. Proprietà chimiche e meccaniche

Composizione chimica ASME SA179 (%)
C	Mn	P	S	Si	Fe
≤ 0,06 - 0,18%	0,27 - 0,63%	≤ 0,035%	≤ 0,035%	≥ 0,10% (tipicamente 0,25-0,50%)	Equilibrio (≥ 98%)

Composizione chimica delle alette in alluminio 1060 (%)
Al	Fe	Si	Cu	Mn	Zn	Else
≥ 99,60%	≤ 0,35%	≤ 0,25%	≤ 0,05%	≤ 0,03%	≤ 0,05%	≤ 0,40%

Proprietà meccaniche

Componente

Prestazioni meccaniche

Caratteristiche principali

ASME SA179
Tubo base

· Resistenza alla trazione: ≥325 MPa
· Limite di snervamento: ≥180 MPa
· Allungamento (in 50 mm): ≥35%
· Durezza: ≤ 72HRB

· Tubi senza saldatura trafilati a freddo di precisione per spessore minimo della parete spessore

· Conduttività termica: 52 W/m·K a 20°C

· Resistenza superiore all'ossidazione e alla corrosione dell'acqua

· Temperatura massima di esercizio: 450°C (843°F) per servizio continuo

· Resistenza moderata: Adatto per scambiatori di calore a bassa/media pressione.

Alette in alluminio 1060

· Resistenza alla trazione: 70-110 MPa
· Allungamento: 15-25%
· Durezza: 23 HB.

· Design leggero che riduce il carico del sistema
· Duttile per l'assorbimento delle vibrazioni

3. Caratteristiche principali

Design per il trasferimento di calore ad alta efficienza

Design ad aletta avvolta elicoidale di tipo L massimizza l'area di dissipazione del calore per prestazioni termiche lato aria superiori

Eccezionale stabilità meccanica

Alette bloccate meccanicamente resistono alle vibrazioni e all'allentamento, ideali per condizioni di flusso d'aria ad alta velocità

Combinazione resistente alla corrosione

Tubo base in acciaio al carbonio (protezione interna) + alette in alluminio 1060 (resistenti all'ossidazione) per ambienti esterni/chimici aggressivi

Ampia gamma di temperature

Il tubo base resiste 400°C, le alette in alluminio funzionano stabilmente fino a 250°C

4. Applicazioni chiave

Economizzatori di caldaie e preriscaldatori d'aria per centrali elettriche
Sezioni di convezione di riscaldatori/forni per processi petrolchimici
Sistemi di recupero del calore di scarto per forni/forni industriali
Vari scambiatori di calore industriali (gas-liquido, gas-gas)
Sistemi HVAC
Apparecchiature di essiccazione
Caldaie marine e apparecchiature di scambio termico

Dimensione	Tubo alettato di tipo L	Tubo alettato di tipo KL	Tubo alettato di tipo LL
Struttura	• Aletta in alluminio con gancio singolo a forma di L alla radice • Contatto lineare con tubo base	• Piede a L zigrinato design • Scanalature pressate nella radice dell'aletta per il bloccaggio meccanico	• Piede a L esteso (Gamba lunga) • Struttura a doppio gancio alla radice
Resistenza alle vibrazioni	★★☆ (Migliore di incorporato, più debole di KL/LL)	★★★ (Eccellente) (La zigrinatura migliora la presa)	★★★ (I doppi ganci impediscono l'allentamento)
Resistenza termica di contatto	• Relativamente alta (Limitata dal contatto lineare)	• Più basso (La zigrinatura aumenta l'area di contatto)	• Basso (Migliorato rispetto al tipo L, ma superiore a KL)
Complessità del processo	• Semplice e maturo (Costo più basso)	• Più alto (Richiede zigrinatura di precisione; costo ↑)	• Moderato (È necessaria una formatura di precisione per i doppi ganci)
Temperatura massima di servizio	≤ 250°C (aletta in Al)	≤ 280°C (La zigrinatura resiste all'espansione termica)	≤ 260°C (I doppi ganci resistono all'affaticamento termico)
Applicazioni tipiche	• Serpentini HAVC, economizzatori • Ambienti a basse vibrazioni	• Preriscaldatori d'aria per centrali elettriche • Recupero di calore da gas ad alto flusso/alte vibrazioni	• Condensatori raffreddati ad aria (ACC) • Scambiatori di calore marini • Sistemi a vibrazioni medie
