Tubo alettato solido ASTM A335 P9 Materiale aletta CS Generatore di vapore per recupero di calore

Tubo alettato solido ASTM A335 P9 Materiale aletta CS Generatore di vapore a recupero di calore

Specifiche dei materiali

 Tubo base (ASTM A335 P9):

 Acciaio legato al cromo-molibdeno (Cr-Mo) con buona resistenza alle alte temperature e alla corrosione.

 Composizione: ~9% Cr, ~1% Mo, bilanciato con Fe.

 Applicazioni comuni: centrali elettriche, raffinerie, servizi ad alta temperatura/pressione (fino a ~650°C/1200°F).

Costruzione del tubo alettato

• Tipo: Tubo alettato solido (le alette sono saldate o estruse integralmente al tubo base).
• Metodi di fissaggio delle alette:
• Saldatura ad alta frequenza (HFW): più comune per le alette CS su tubi in lega.
• Alette estruse: il materiale del tubo base viene deformato per creare le alette (raro per P9 a causa della durezza).

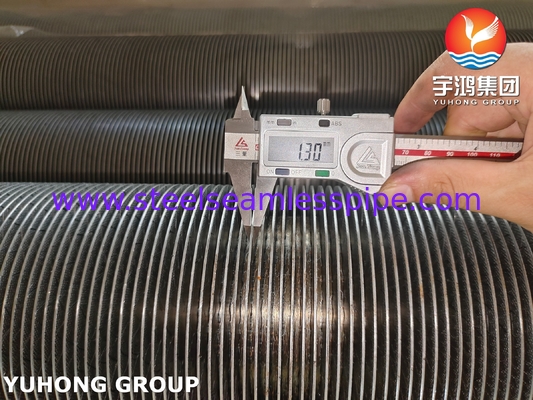

• Dimensioni delle alette:
• Altezza: 5–16 mm (tipico).
• Densità: 5–11 alette per pollice (FPI), a seconda delle esigenze di trasferimento di calore.

Considerazioni sulle prestazioni

Conducibilità termica: le alette CS hanno un'efficienza di trasferimento del calore inferiore rispetto alle alette in alluminio, ma sono più resistenti.

Limiti di temperatura:

Tubo P9: fino a 650°C (1200°F).

Alette CS: Max ~400°C (750°F); oltre questo, si verifica ossidazione/incrostazione.

Resistenza alla corrosione:

P9 resiste all'ossidazione/sulfurazione; le alette CS potrebbero aver bisogno di rivestimenti (ad es. zincatura, alluminizzazione) in ambienti corrosivi.

Applicazioni:

- Scambiatori di calore: caldaie, economizzatori, preriscaldatori d'aria.

- Industrie di processo: raffinerie, impianti petrolchimici (per flussi di gas/liquidi ad alta temperatura).

- Generazione di energia: sistemi di recupero del calore di scarto.

Specifiche:
