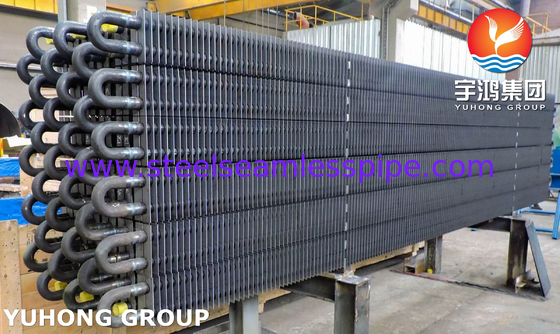

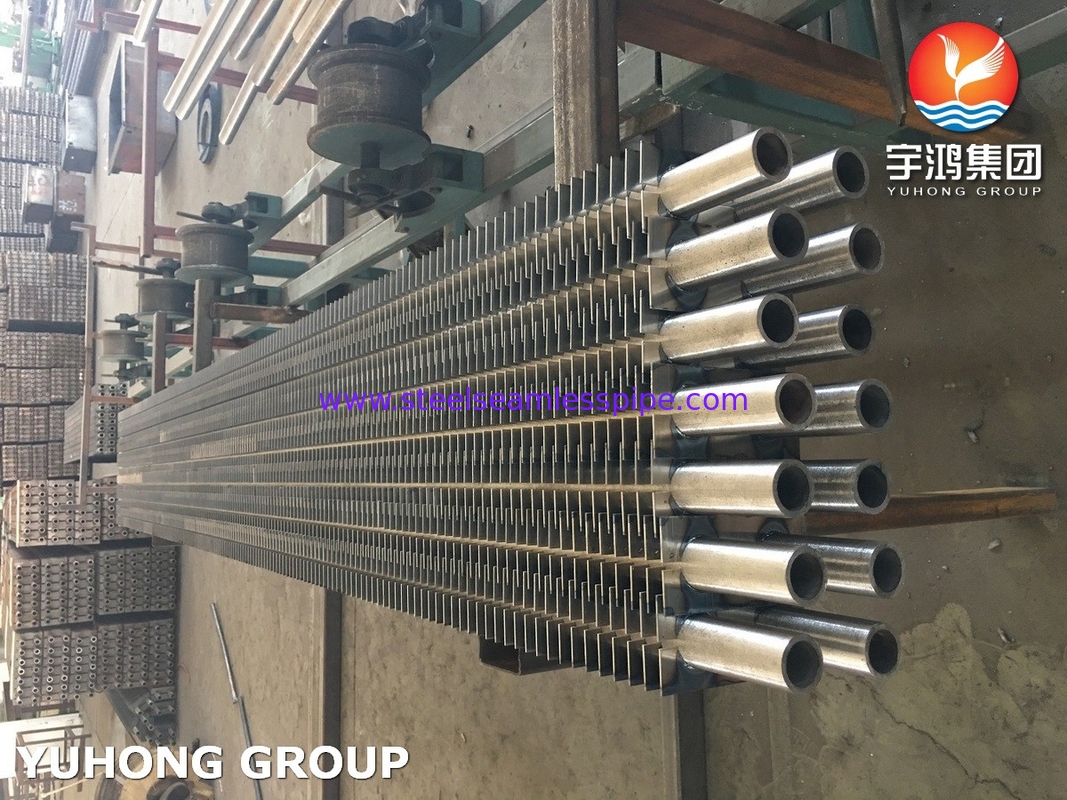

Scambiatore di calore Acciaio inossidabile tubo a pinne a forma di H A312 TP304L TP316L
Il tubo a pinna a forma di H è un componente di scambio termico specializzato progettato per migliorare l'efficienza termica in varie applicazioni industriali.La sua configurazione unica a forma di pinna H (simile alla lettera "H" se vista in sezione trasversale) aumenta l'area superficiale di trasferimento del calore migliorando al contempo la stabilità strutturale.
Qual è la caratteristica del tubo a pinna a forma di H?
- La pinna è suddivisa in due parti simmetriche, la parete del tubo viene premuta da entrambi i lati e la saldatura a resistenza viene utilizzata per saldare la parete del tubo con un certo vuoto nel mezzo;
- Due tubi circolari possono condividere un gruppo di pinne, chiamate doppie pinne a forma di H, oppure un singolo tubo a forma di H può essere posizionato al centro;
- Lo scambiatore di calore composto da tubi a pinne di tipo H è disposto in modo stretto e i fasci di tubi sono disposti in ordine;
- Le pinne sono parallele e indipendenti l'una dall'altra, e non c'è alcuna influenza dell'angolo della elica, quindi è facile rimuovere le ceneri.
Applicazioni dei tubi a pinna a forma di H
1Sistemi di recupero del calore di scarico
- utilizzato in caldaie, economizers e pre riscaldatori per recuperare il calore dai gas di combustione, migliorando l'efficienza energetica nelle centrali elettriche e nei processi industriali.
2. Caldaie delle centrali elettriche
- Migliora il trasferimento di calore nelle caldaie a carbone, a gas e a biomassa, riducendo il consumo di combustibile e le emissioni.
3Industria chimica e petrolchimica
- utilizzati in scambiatori di calore, riformatori e reattori in cui ambienti ad alta temperatura e corrosivi richiedono superfici di trasferimento di calore durevoli.
4Impianti siderurgici e metallurgici
- utilizzato nei recuperatori e scambiatori di calore per il recupero del calore di scarico dei forni e dei gas di scarico.
5Applicazioni marine e offshore
- adatto alle caldaie a gas di scarico delle navi, dove è fondamentale un trasferimento di calore compatto ed efficiente.
6. Climatizzazione e refrigerazione
- Occasionalmente utilizzato nei ventilatori a recupero di calore su larga scala (HRV) e nei refrigeratori industriali.
Vantaggi dei tubi a pinna a forma di H
- Alta efficienza di trasferimento di calore
- Riduzione dell'inquinamento e della deposizione di fuliggine ️ Il progetto riduce al minimo l'accumulo di cenere e particolato, comuni nelle applicazioni di gas di scarico.
- Fortezza strutturale
- Progettazione compatta: consente uno scambio di calore più elevato in un'impronta inferiore rispetto ai tubi lisci.
- Resistenza alla corrosione ️ Spesso realizzato in acciaio inossidabile o in leghe resistenti alla corrosione per ambienti difficili.
I tubi a pinna a forma di H sono ideali per ambienti ad alta temperatura, ad alta contaminazione e ad alta corrosione, rendendoli una scelta preferita nella generazione di energia, nel recupero del calore di scarto e nelle industrie pesanti.Il loro design bilancia le prestazioni termiche, la durata e l'efficienza della manutenzione.
Specifica del tubo a pinna
| Prodotto |
TIPO |
NOME |
Materiale di tubo nudo |
MATERIALE FIN |
|
Scambiatore di calore
Finoli
Tubo
|
INTEGRATO |
G-TYPE FIN TUBE |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Aluminici |
| di cui al capitolo 1 |
SINGLE METAL METAL combinato con gomma |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Copper, ALUMINIUM |
|
Tubo a pinna bassa
T-TYPE FIN TUBE
|
Acciaio al carbonio, rame, acciaio inossidabile, lega |
/ |
|
BAMBOU TUBE
Tubo ondulato
|
Acciaio al carbonio, rame, acciaio inossidabile, lega |
/ |
| Ferita |
L/KL/LL TIPO TUBO FIN |
Acciaio al carbonio, rame, acciaio inossidabile, lega |
Copper, ALUMINIO |
| String |
Tubo a pinna di corda |
Alumini, rame, acciaio al carbonio, acciaio inossidabile |
Alumini, rame, acciaio al carbonio, acciaio inossidabile |
| U-TYPE |
Tubo di tipo U |
Acciaio al carbonio, rame, acciaio inossidabile |
/ |
| Saldatura |
Fino di saldatura HF |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
| U-TYPE |
H/HH TYPE FIN TUBE |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
| Saldatura |
Tubo di pinna a striscio |
Acciaio al carbonio, acciaio inossidabile, lega |
Acciaio al carbonio, acciaio inossidabile, lega |
