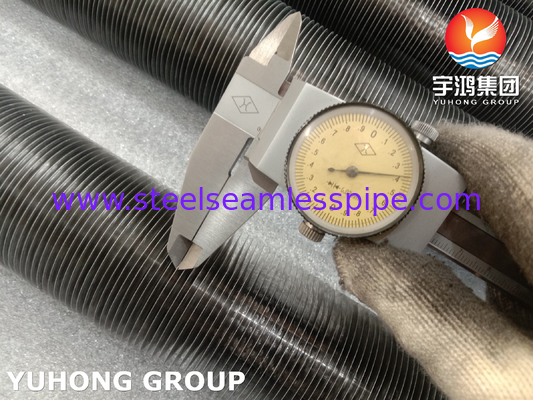

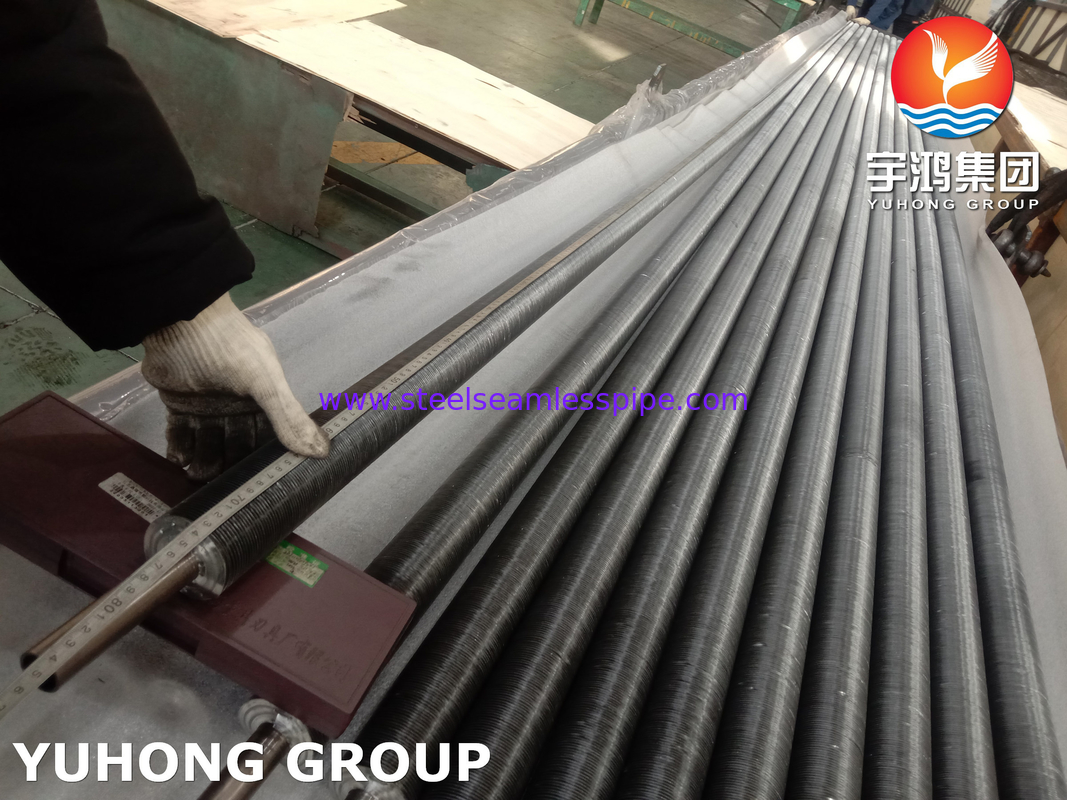

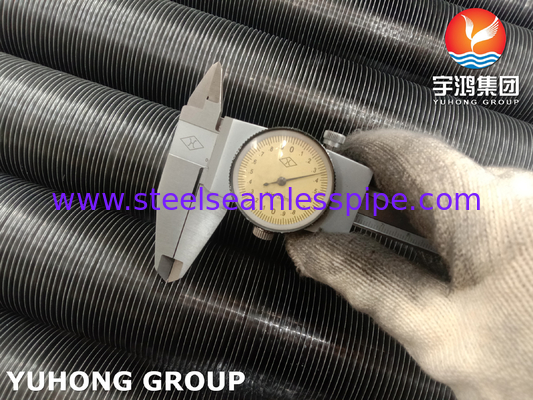

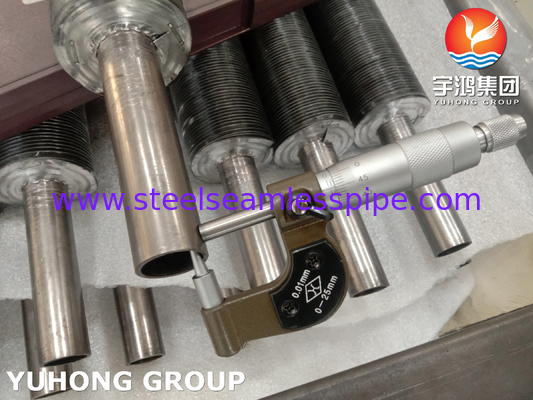

ASME SB163 N04400 Tubo a pinna incorporato con pinna di alluminio per raffreddatore d'aria e ribotellina a gas

1Materiale del tubo di base: Monel 400 (UNS N04400)

Composizione:

• Nikkel (Ni): 63 ∼ 67%

• Copper (Cu): 28 ∼ 34%

• Ferro (Fe): ≤ 2,0%

• Manganese (Mn): ≤ 2,0%

• Carbonio (C): ≤ 0,3%

• Sulfuro (S): ≤ 0,024%

Proprietà meccaniche:

• Resistenza alla trazione: 550-780 MPa
• Forza di potenza: 240-550 MPa
• L'allungamento: 35-50% (a lunghezza di scartamento di 50 mm)
• Durezza: 70 ‰ 90 HRB (Rockwell B)

Limiti di temperatura:

• Servizio continuo: fino a 600°C
• Utilizzo a bassa temperatura: mantiene la duttilità fino a -200°C (-328°F).

Resistenza alla corrosione:

• Resiste alla corrosione da stress indotta da cloruro (SCC), alla crepa e alla corrosione delle fessure.
• Compatibile con acido solforico (concentrazione < 50%), acido cloridrico (< 20%), acido fluoridrico e alcali.

2Materiale delle pinne: alluminio (Al)

• Alta conduttività termica: la superiorità dell'alluminio nell'efficienza di trasferimento del calore migliora il tasso complessivo di scambio termico.
• Leggerezza: riduce il peso totale dell'insieme mantenendo l'integrità strutturale.
• Rispetto costi-efficacia: offre un equilibrio tra prestazioni e convenienza rispetto alle leghe esotiche.
• Resistenza alla corrosione: forma naturalmente uno strato di ossido protettivo, adatto per ambienti moderati (quando combinato con Monel 400, estende l'applicabilità a condizioni più dure).

3. Caratteristiche del progetto

• Tecnologia delle pinne incorporate: le pinne in alluminio sono strettamente attaccate al tubo di base Monel 400 tramite espansione meccanica o idraulica, garantendo un contatto termico e una durata ottimali.
• Personalizzazione: disponibile in varie densità di pinne, altezze e lunghezze di tubo per soddisfare specifiche esigenze di trasferimento di calore.
• Flessibilità di applicazione: adatto per scambiatori di calore, condensatori, caldaie e sistemi di raffreddamento in settori come la petrolchimica, la generazione di energia e l'ingegneria navale.

4Applicazione

• Sistemi marini e offshore
• Scambiatori di calore di impianti di desalinizzazione
• Acido solforico (H2SO4) refrigeratori
• Recaldaie a gas acido (H2S)
• Condensatori di vapore nelle centrali geotermiche
• Ricupero del calore dei gas di scarico
• Evaporatori di ammoniaca (NH3)
• Ventilatori di recupero del calore (HRV)

5. Vantaggi

Durabilità: il Monel 400 resiste alle fessure, alla corrosione delle fessure e alla rottura da corrosione da stress.

Efficienza: le pinne in alluminio massimizzano la superficie per una rapida dissipazione del calore.

Adattabilità: funziona in modo affidabile a temperature estreme e in ambienti corrosivi.
