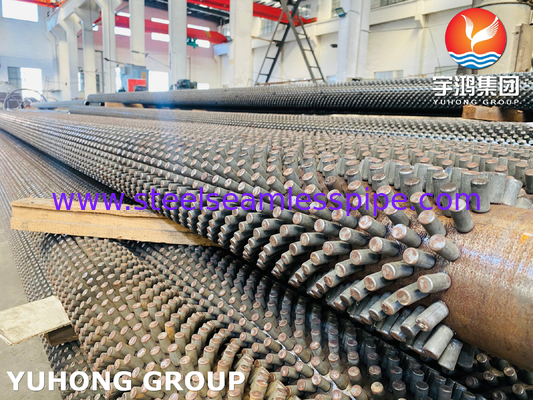

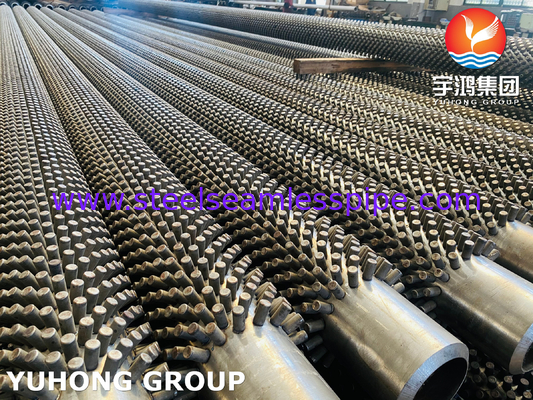

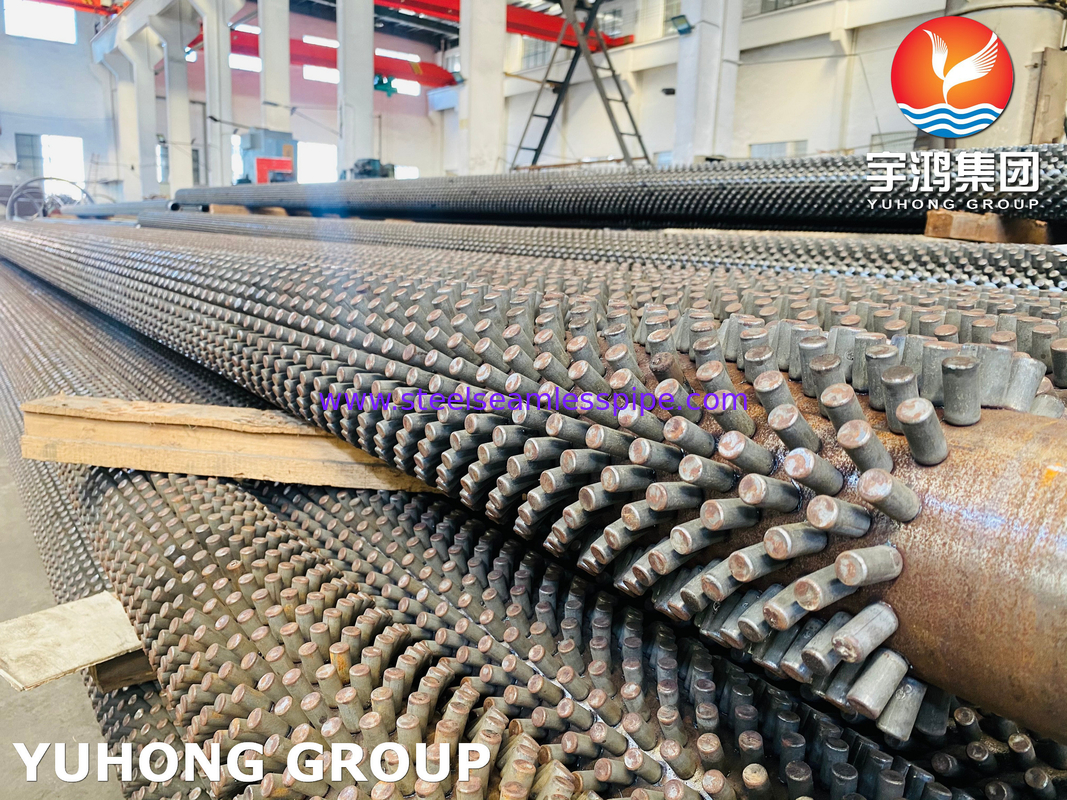

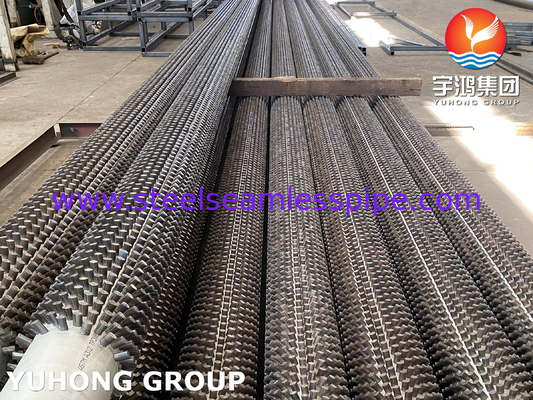

Tubo a stucco ASTM A312 TP316L di alta qualità per forni e impianti siderurgici

1. Specificità del materiale:

ASTM A312: Standard per tubi in acciaio inossidabile austenitici senza saldatura/saldati, adatti ad ambienti ad alta temperatura e corrosivi.

TP316L: variante a basso tenore di carbonio (0,03% max) dell'acciaio inossidabile 316, che migliora la saldabilità e la resistenza alla corrosione riducendo la precipitazione di carburo.

Punte: piccole sporgenze (in genere saldate con resistenza) sulla superficie del tubo, realizzate con materiali compatibili (spesso identici al tubo) per prevenire la corrosione galvanica.

Scopo: Isolamento di ancoraggio o rivestimenti refrattari in impianti ad alta temperatura (ad esempio caldaie, riscaldatori).

2. Componenti specializzati

A. Pini di ancoraggio

Materiali:

Tipicamente realizzato in TP316L per abbinare la resistenza alla corrosione del tubo.

Leghe alternative (ad esempio, Inconel 601 o RA253MA) per ambienti ad altissima temperatura (> 1000 °C) o resistenti alla solfidazione.

Variazioni di progettazione:

Stampi elicoidali: modelli a spirale per un ancoraggio refrattario migliorato.

Stampi dritti: allineamento verticale per una distribuzione uniforme del carico.

Forme personalizzate: puntini a testa di fungo, incrinati o filettati per adesione refrattaria specifica.

Processo di saldatura:

Saldatura a scarico di condensatore (CD): Saldatura ad alta velocità e a basso calore per ridurre al minimo la distorsione del tubo di base.

Saldatura ad arco tracciato: per puntini più spessi che richiedono una maggiore resistenza al taglio.

B. tubo di base (TP316L)

Maggiore resistenza alla corrosione:

Basso tenore di carbonio (0,03% max): previene la sensibilizzazione nelle zone di saldatura.

Molibdeno (2%): Migliora la resistenza alle buche in ambienti ricchi di cloruri (ad esempio, impianti marini o chimici).

Trattamenti superficiali:

Acidificazione/passivazione: rimuove la contaminazione da ferro e ripristina lo strato di ossido dopo la saldatura.

Blasting a colpo: superficie rugosa per un miglior legame refrattario.

C. Interfaccia stud-tube

Zona critica:

La zona a effetto termico (HAZ) attorno alle saldature a puntini deve mantenere la resistenza alla corrosione.

Laser Re-Melting: tecnica avanzata per raffinare la microstruttura HAZ.

Resistenza al taglio:

I puntini vengono testati per il carico minimo di taglio (ad esempio, 500 ‰ 1000 libbre per puntino) per garantire la ritenzione refrattaria durante il ciclo termico.

3Applicazioni:

Industria: produzione di energia, petrochimico, lavorazione chimica, incenerimento.

Casi d'uso: scambiatori di calore, scaldabagni, sistemi di recupero del calore di scarto e ambienti che richiedono un'integrità dell'isolamento termico in condizioni corrosive.

4Considerazioni di fabbricazione e qualità:

Saldatura a bastone: saldatura di precisione per evitare di compromettere l'integrità del tubo.

Norme: le dimensioni/distanze tra i puntini possono seguire le linee guida specifiche del progetto o del settore (ad esempio, ASME per le applicazioni delle caldaie).

Test: il tubo di base subisce test idrostatici, NDE, chimici e meccanici per ASTM A312.

5. Fattori di prestazione:

Ciclismo termico: le concentrazioni di stress nei siti di stacco richiedono una progettazione attenta per evitare le crepe.

Resistenza alla corrosione: il TP316L con basso contenuto di carbonio attenua la sensibilizzazione, ma le zone di saldatura rimangono aree critiche per la potenziale corrosione.
