ASTM A335 P11 HFW tubo serrato tipo a pinne per sistema di recupero del calore HRSG

Dettagli:

Luogo di origine:	Cina, Corea
Marca:	YUHONG
Certificazione:	ISO , PED, API , CE
Numero di modello:	Tubo a pinna serrato HFW

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	0~ 10000 usd
Imballaggi particolari:	Cassa di legno della piega
Tempi di consegna:	15--45days
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	50000m/month

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (277)

Tubo senza saldatura di acciaio inossidabile (269)

Tubo di acciaio inossidabile del duplex (128)

Metropolitana di acciaio inossidabile del duplex (27)

Tubo ad ago (86)

Tubo di pinna (596)

scambiatori di calore (10)

tubo dello scambiatore di calore (419)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (117)

deflettore dello scambiatore di calore (35)

Aria di raffreddamento (7)

Contenitore a pressione (2)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (113)

Tubo della lega di nichel (258)

Metropolitana della lega di nichel (75)

Metropolitana della lega di rame (210)

Metropolitana dell'acciaio legato (173)

Metropolitana di titanio (9)

tubo temprato luminoso (153)

Metropolitana di caldaia (138)

montaggio d'acciaio (784)

Flangia d'acciaio (574)

Altri (384)

Descrizione di prodotto dettagliata

Dimensione del tubo di base:	4 pollici x sch40s x 5020 mm	Materiale del tubo di base:	ASTM A335 P11
Materiale delle pinne:	Acciaio al carbonio di grado 11	Tipo di pinna:	Tubo HFW Fin
Altezza delle pinne:	25.4 mm	Spessore delle pinne:	1.27mm
Pianta della pinna:	5 pinne	Applicazione:	HRSG, sistema di recupero del calore a vapore, Economizer
Evidenziare:	P11 Tubo a pinne , ASTM A335 Tubo a pinne , Metropolitana alettata di HFW

ASTM A335 P11 HFW tubo serrato tipo a pinne per sistema di recupero del calore HRSG

Tra i nostri prodotti avanzatiASTM A335 P11 HFW tubo a pinne di tipo serrato, appositamente progettati per generatori di vapore a recupero termico (HRSG) e altri sistemi di recupero termico ad alte prestazioni.Questo prodotto è progettato per soddisfare le rigide esigenze di ambienti ad alta temperatura e pressione, garantendo un'efficienza e una durata ottimali del trasferimento di calore.

Composizione chimica di ASTM A335 P11

(Fonte: ASTM A335-22, Tabella 1)

Elemento	Composizione (%)
Carbonio (C)	0.05 0.15
Manganese (Mn)	0.30 ¢ 0.60
Fosforo (P)	≤ 0.025
Sulfuro (S)	≤ 0.025
Silicio (Si)	0.50 ¢ 1.00
Cromo (Cr)	1.00 ¢ 1.50
Molibdeno (Mo)	0.44 ¢ 0.65

Gli elementi di lega, in particolareCromo (Cr)- emolibdeno (Mo), offrono un'eccellente resistenza all'ossidazione, alla fatica termica e alla corrosione, rendendolo adatto per ambienti ad alta temperatura.

Proprietà meccaniche di ASTM A335 P11

(Fonte: ASTM A335-22, tabella 2)

Immobili	Valore
Resistenza alla trazione	≥ 415 MPa (60,200 psi)
Forza di resa	≥ 205 MPa (30.000 psi)
L'allungamento	≥ 30%
Durezza	≤ 163 HB

Ispezione del tubo di base (ASTM A335)

(Fonte: ASTM A335-22, sezione 11)

Prova idrostatica:
Ogni tubo di base è sottoposto a una prova idrostatica per verificare la sua capacità di resistere a pressioni specifiche senza perdite.
Prova non distruttiva (NDT):
- Per individuare difetti interni e superficiali si esegue una prova ad ultrasuoni o radiografica.
Ispezione dimensionale:

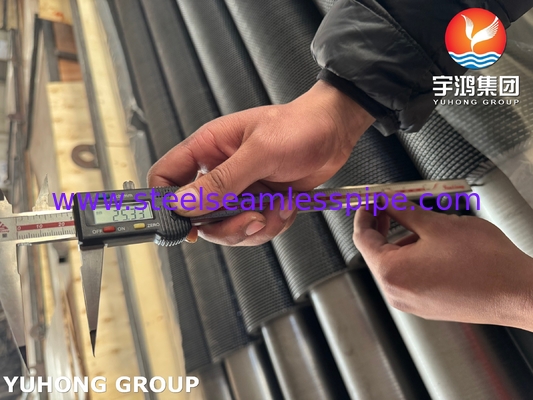

- Il diametro esterno, lo spessore della parete e la lunghezza sono misurati per garantire il rispetto delle tolleranze specificate.

Test di tubi a pinne completati

Prova di legame delle pinne (Fonte: ASME SA803, sezione 9.2):
- Si effettua una prova di strappaggio per verificare la resistenza del legame meccanico tra le pinne e il tubo di base.
- La resistenza ad estirpazione delle pinne accettabile è ≥ 80% della resistenza alla trazione del materiale delle pinne.
Ispezione visiva (Fonte: ASME SA803, sezione 10):
- La superficie viene ispezionata per individuare difetti visibili come pinne non legate, imperfezioni di saldatura o deformazioni del tubo di base.
Accuratezza dimensionale (Fonte: Norme TEMA, Tabella RCB-2):

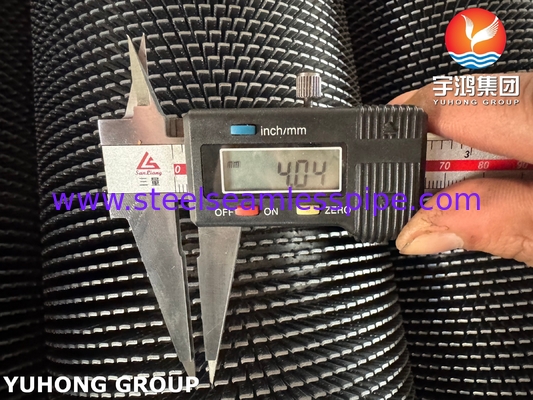

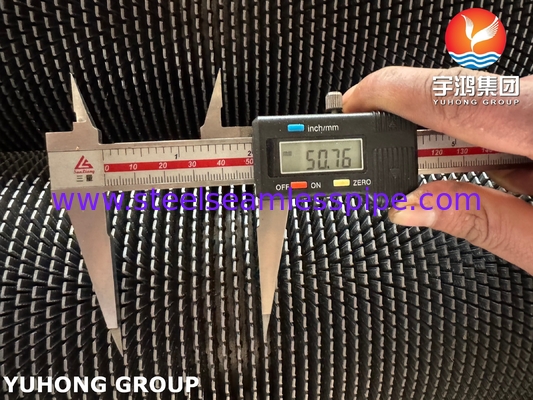

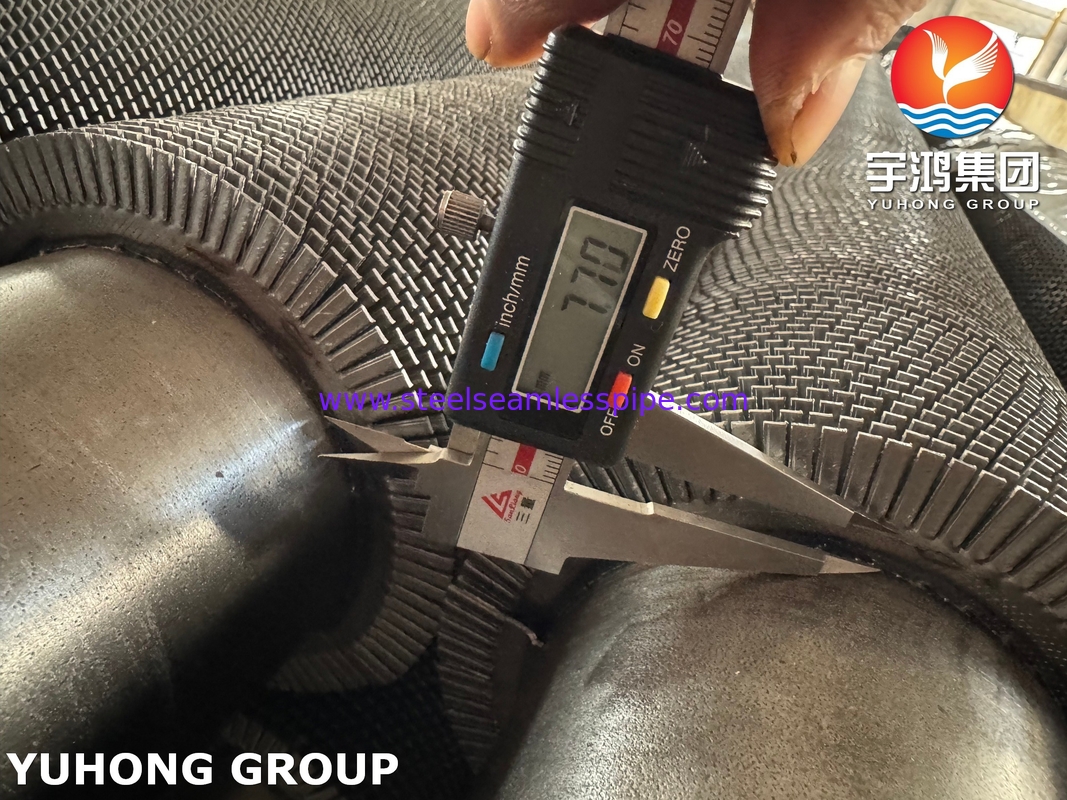

- L'altezza delle pinne, l'altezza e lo spessore sono misurati per garantire la conformità alle specifiche di progettazione.

Dimensioni comuni dei tubi a pinne segate

Parametro	Distanza
OD del tubo di base	25.4 mm 50.8 mm (1" 2")
Spessore del tubo di base	20,0 mm 5,0 mm
Altezza delle pinne	10 mm 20 mm
Pianta della pinna	3 FPI 10 FPI (Fini per pollice)
Spessore delle pinne	0.5 mm 1.2 mm
Lunghezza del tubo	Fino a 12 metri
