ASME SA249 Acciaio inossidabile Tubo a pinna di tipo L per raffreddatore d'aria

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Tubo a pinna di Wuond tipo L

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	Negoziabile

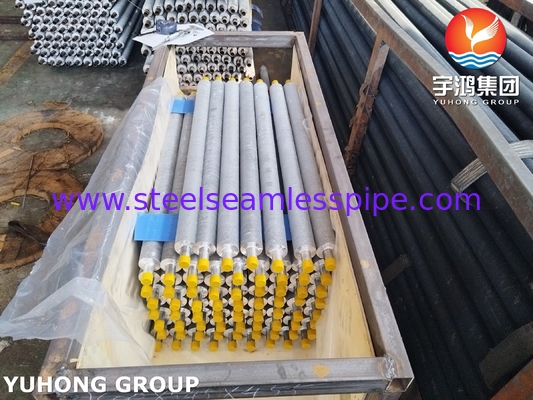

Imballaggi particolari:	Cassa in legno piatto/cassa in ferro/confezione con tappo in plastica
Tempi di consegna:	Secondo QTY
Termini di pagamento:	T/T, L/C a vista
Capacità di alimentazione:	100 tonnellate al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (277)

Tubo senza saldatura di acciaio inossidabile (269)

Tubo di acciaio inossidabile del duplex (128)

Metropolitana di acciaio inossidabile del duplex (27)

Tubo ad ago (86)

Tubo di pinna (596)

scambiatori di calore (10)

tubo dello scambiatore di calore (419)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (117)

deflettore dello scambiatore di calore (35)

Aria di raffreddamento (7)

Contenitore a pressione (2)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (113)

Tubo della lega di nichel (258)

Metropolitana della lega di nichel (75)

Metropolitana della lega di rame (210)

Metropolitana dell'acciaio legato (173)

Metropolitana di titanio (9)

tubo temprato luminoso (153)

Metropolitana di caldaia (138)

montaggio d'acciaio (784)

Flangia d'acciaio (574)

Altri (384)

Descrizione di prodotto dettagliata

Norme:	ASMESA249	Tipo:	Tubo a pinna di Wuond tipo L
Metropolitana basata:	Acciaio al carbonio, rame, acciaio inossidabile, acciaio legato	Spessore basso della metropolitana:	16-63 mm
Materiale delle pinne:	Acciaio	Altezza delle pinne:	17 mm Max.
Lunghezza del tubo:	50 mm-12000 mm	Spessore della pinna:	- 0,4 mm
Pianta della pinna:	2.1-5mm	Applicazione:	Parti di riscaldamento, parti di refrigerazione, scambiatore di calore, raffreddatore, raffreddament
Evidenziare:	Tubo a pinna di raffreddatore d'aria , ASME SA249 Tubo a pinna , Tubo a pinna di raffreddatore d'aria in acciaio inossidabile

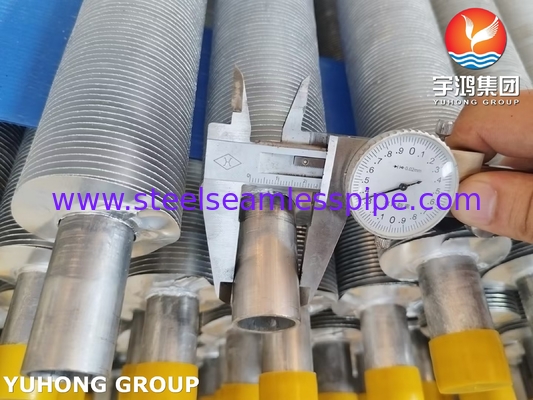

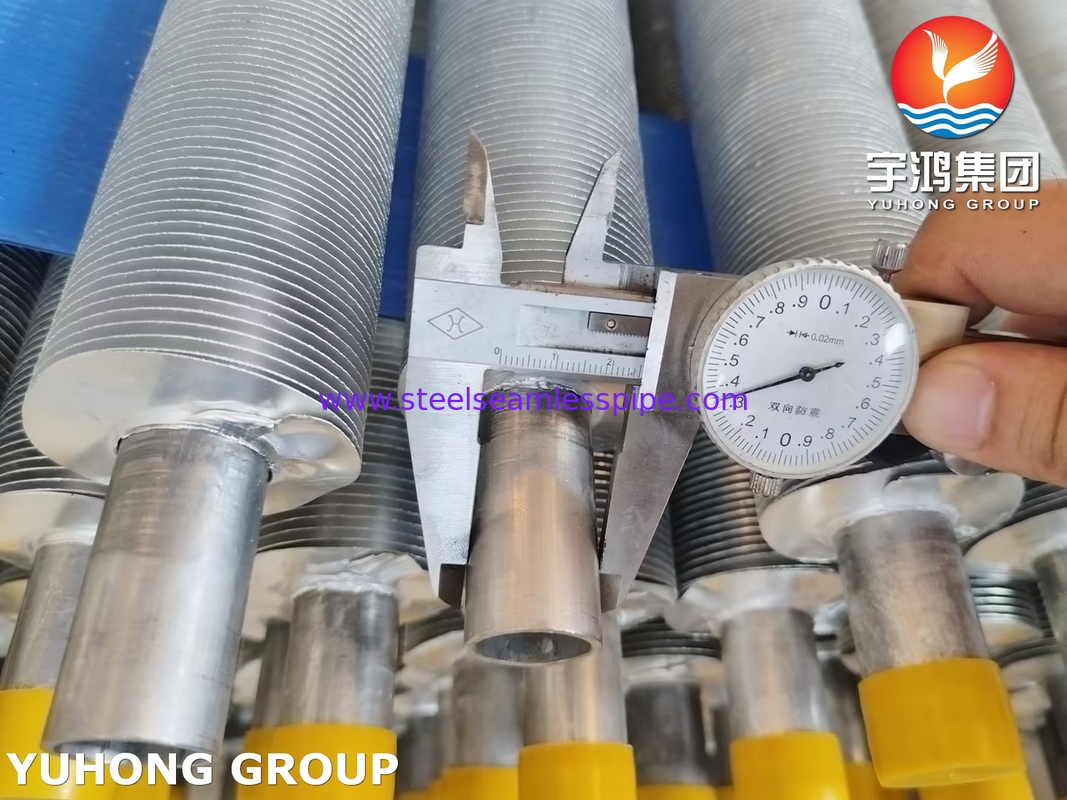

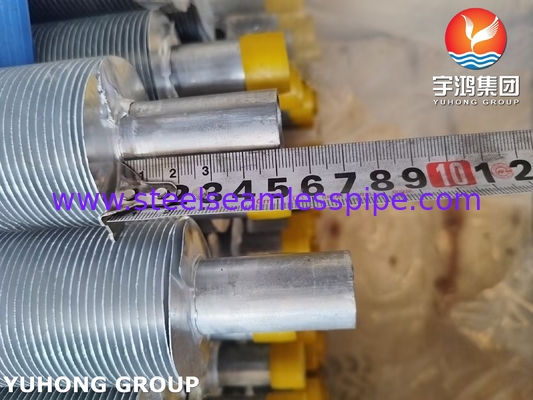

ASME SA249 Acciaio inossidabile Tubo a pinna di tipo L

A cosa servono i tubi a pinne?

I tubi a pinne sono i principali componenti degli scambiatori di calore: sono una serie di tubi con pinne aggiunte all'esterno per aumentare l'area di contatto con il fluido esterno,per scambiare calore e tra il fluido all'interno del tubo e il fluido al di fuori del tuboI tubi a pinne sono tubi piatti di acciaio al carbonio rivestiti di alluminio allungati con pinne di alluminio brasate.

La striscia metallica (di alluminio, rame o acciaio inossidabile) è fissata alla superficie esterna del tubo di base mediante avvolgimento, saldatura o intarsiamento.La sua funzione principale consiste nell'aumentare l'area di scambio termico e nel migliorare l'efficienza del trasferimento termico sul lato aereo.

La striscia della pinna è arrotolata ad un angolo specifico (come un angolo elicoidale di 30°~60°) per formare una pinna a spirale continua, che può essere contrassegnata come "Tipo L".

La radice della pinna è a forma di "L" e fissata al tubo di base mediante blocco meccanico o saldatura per aumentare la resistenza al contatto tra la pinna e il tubo di base e prevenire lo scioglimento.

Il vantaggio principale può essere la prestazione anti-vibrazione o la struttura speciale di trasferimento di calore.recupero del calore residuo e altri scenari, e devono essere selezionati in base alle caratteristiche del mezzo (temperatura, corrosività), alle condizioni ambientali (velocità del vento, polvere) e ai fattori di costo.

Vantaggi principali

Trasferimento di calore efficiente: la superficie estesa della pinna può raggiungere 10 ~ 30 volte quella del tubo di base, migliorando significativamente l'efficienza di trasferimento di calore sul lato aereo.

Resistenza alla corrosione: se vengono utilizzati tubi di base in pinne di alluminio + acciaio al carbonio (Al-Fe bimetallico), ha sia vantaggi di costo che resistenza alla corrosione atmosferica.

Resistenza meccanica: la progettazione della radice a forma di L o il processo di saldatura assicurano che le pinne non cadano facilmente nel flusso d'aria ad alta velocità.

Economica: meno costosa del tubo a pinne laminato (Incrusted Fin), adatta per applicazioni su larga scala.

SS304 Composizioni chimiche

Elemento	% presente
Carbonio (C)	0.07
Cromo (Cr)	17.50 - 19.50
Manganese (Mn)	2.00
Silicio (Si)	1.00
Fosforo (P)	0.045
Sulfuro (S)	0.015b)
Nilo (Ni)	8.00 - 10.50
Acido nitrico (N)	0.10
Ferro (Fe)	Bilancio

SS304 Proprietà meccaniche

Immobili	Valore
Fortezza completa	210 MPa
Prova dello stress	210 min MPa
Resistenza alla trazione	520 - 720 MPa
L'allungamento	45 Min%

Applicazione

Air Cooler:

Utilizzato per raffreddare petrolio e gas ad alta temperatura (come il gas di uscita dell'unità di cracking catalitico), condensazione di idrocarburi leggeri (come il recupero del GPL).

Esempio: il tubo a pinna a ferita è comunemente utilizzato nel raffreddatore d'aria standard API 661, e il tipo di pinna è selezionato in base alla temperatura media (come la pinna in acciaio inossidabile per le alte temperature).

Sistema di recupero del calore residuo:

Per recuperare il calore nella caldaia a gas di scarico, il materiale delle pinne deve essere resistente all'ossidazione ad alta temperatura (come l'acciaio inossidabile 409).

Apparecchiature di refrigerazione:

Tubi esterni con pinne di condensatori di ammoniaca o freon, pinne di alluminio possono ridurre il peso e prevenire la corrosione.
